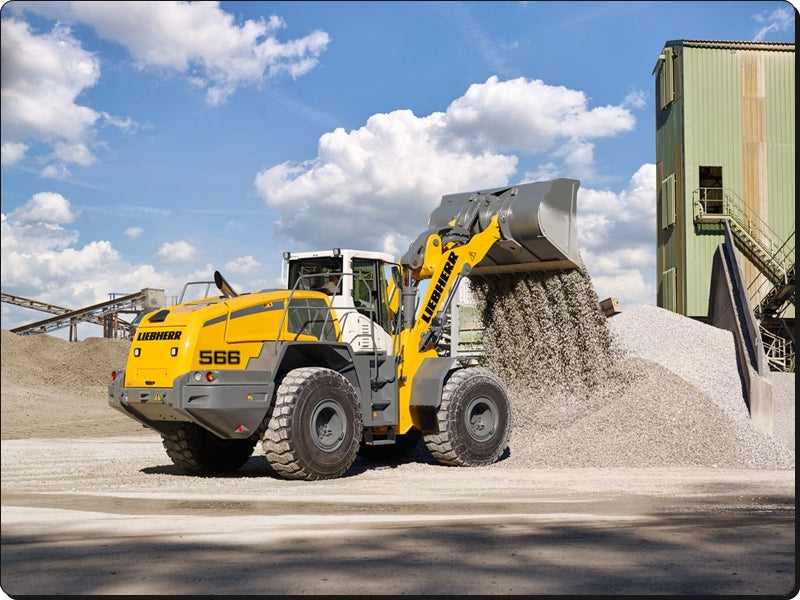

O Manual de Serviço Liebherr L566-1168 é o documento técnico oficial em PDF, com 890 páginas em inglês, da pá carregadeira de rodas de grande porte fabricada em Bischofshofen. Ele traz os dados da máquina completa e dos componentes, o plano de manutenção, as tarefas de teste e regulagem e a descrição de funcionamento do motor Liebherr de 6 cilindros com filtro de partículas, do arrefecimento, das hidráulicas de trabalho e de translação, da direção, dos freios, do sistema elétrico, da transmissão, dos eixos, da cabine e do diagnóstico.
Edição de abril de 2019 (versão 17) da L566-1168 em nível Stage IIIB, com motor de 10.521 cm³, 190 kW e 1.400 Nm, filtro de partículas de 12 polegadas com regeneração de serviço pelo display e proteção contra sobrevelocidade; o conteúdo se divide nas faixas de série 27707, 34157, 35542, 37528 e 40349.
Destaques deste material
- Peso operacional de 23.150 a 26.080 kg, caçambas de 3,5 a 4,5 m³ e força de desagregação de até 200 kN.
- Translação com bomba A4VG 125 EV e motores A6VM 107 EP e A6VM 140 EP sobre uma caixa de 3 marchas (6,103 / 3,033 / 1,342) com 3 embreagens a 19 bar.
- Hidráulica de trabalho com bomba A11VO 130 LRDS, alívio primário de 380 bar e secundárias de 400 e 420 bar.
- Direção com bomba A10VO 71 DFR e alívio secundário de 285 bar; freios com válvula LT17M4X.
- Eixos MT-L 3105 II e MT-L 3095 II com bitola de 2.230 mm e relação total de 24,66; tanque de combustível de 400 l.

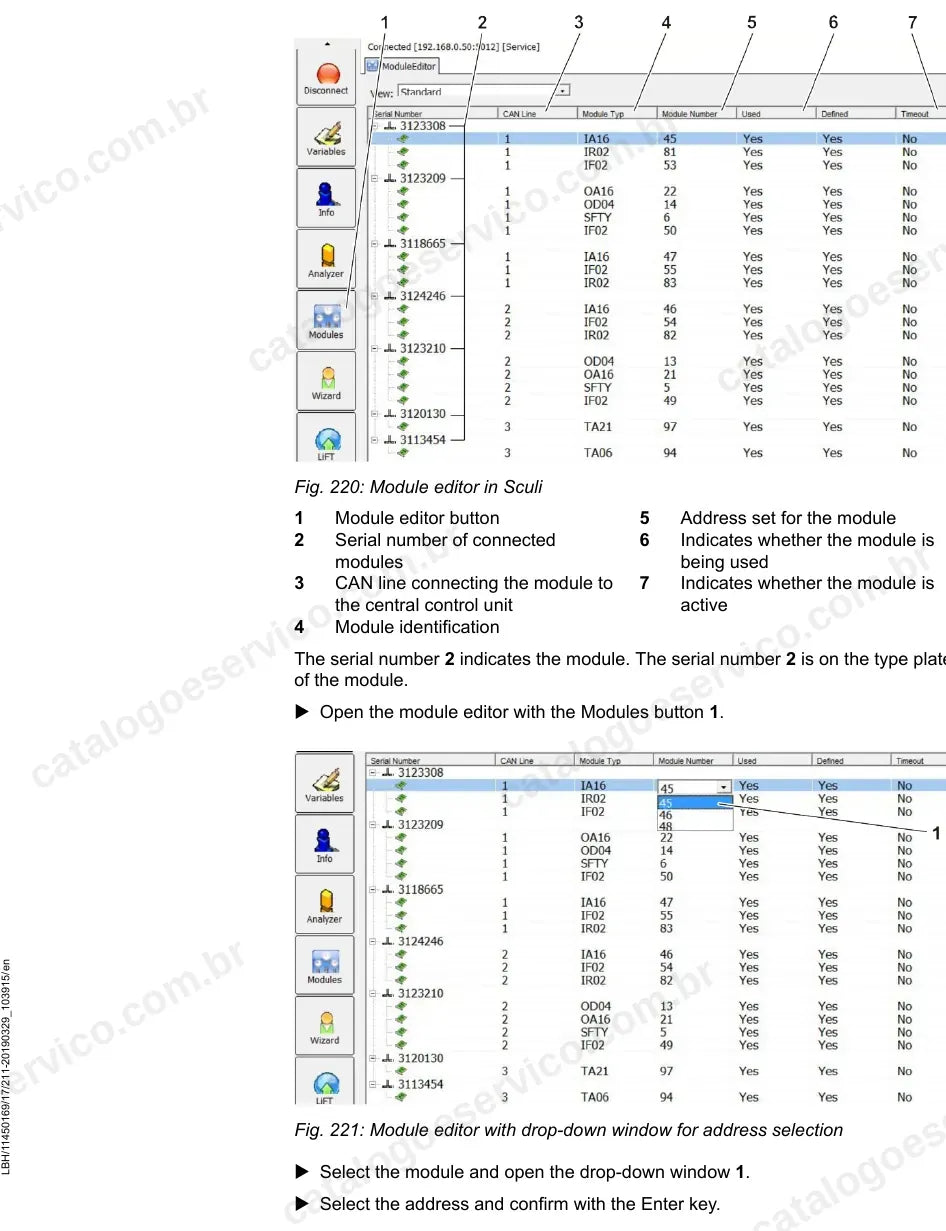

- Regeneração de serviço do filtro de partículas, editor de módulos no Sculi, câmera de ré e LiDAT.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, lubrificantes e quantidades
- Testes e regulagens
- Grupo motriz (motor diesel e filtro de partículas)

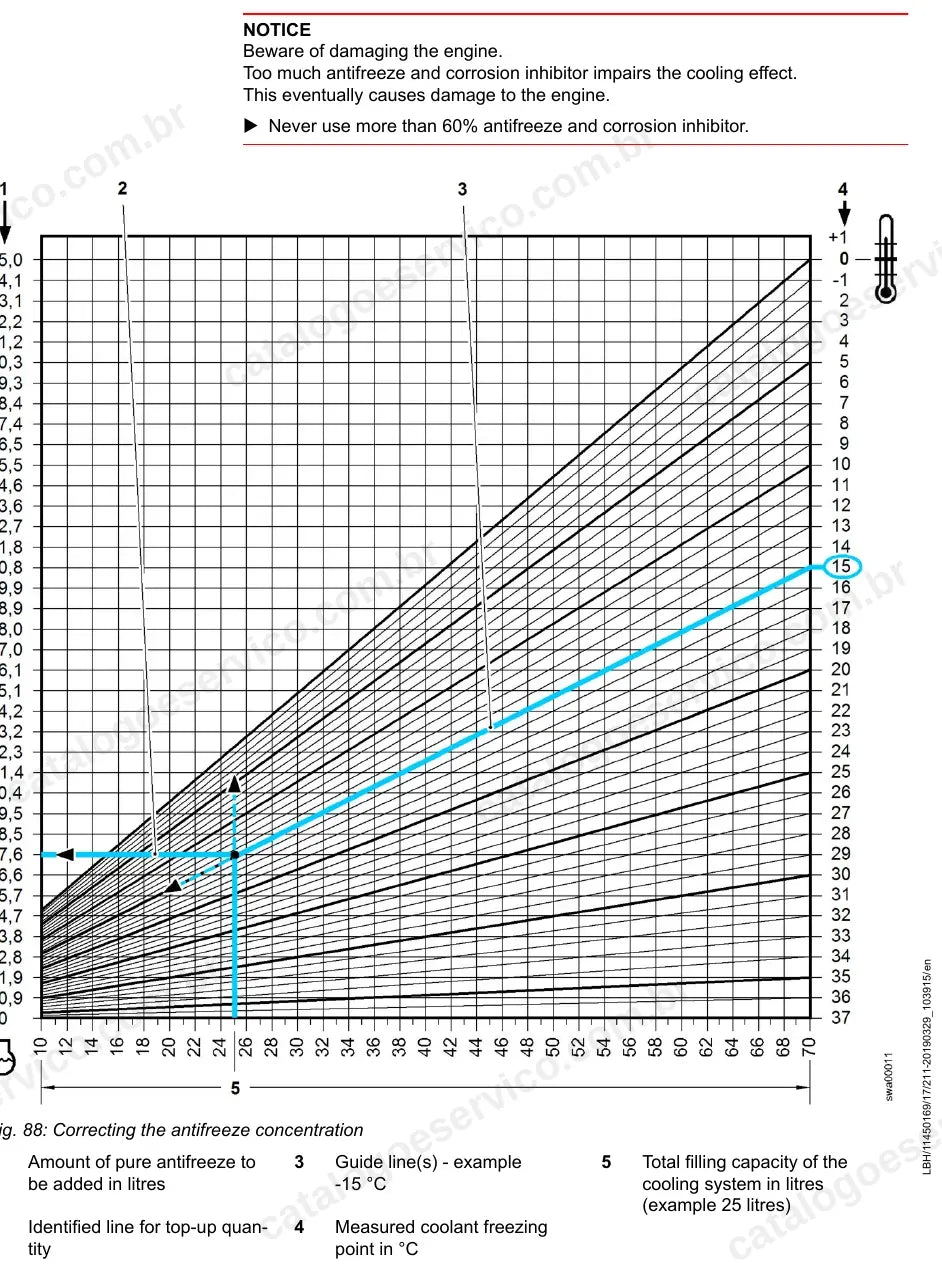

- Sistema de arrefecimento

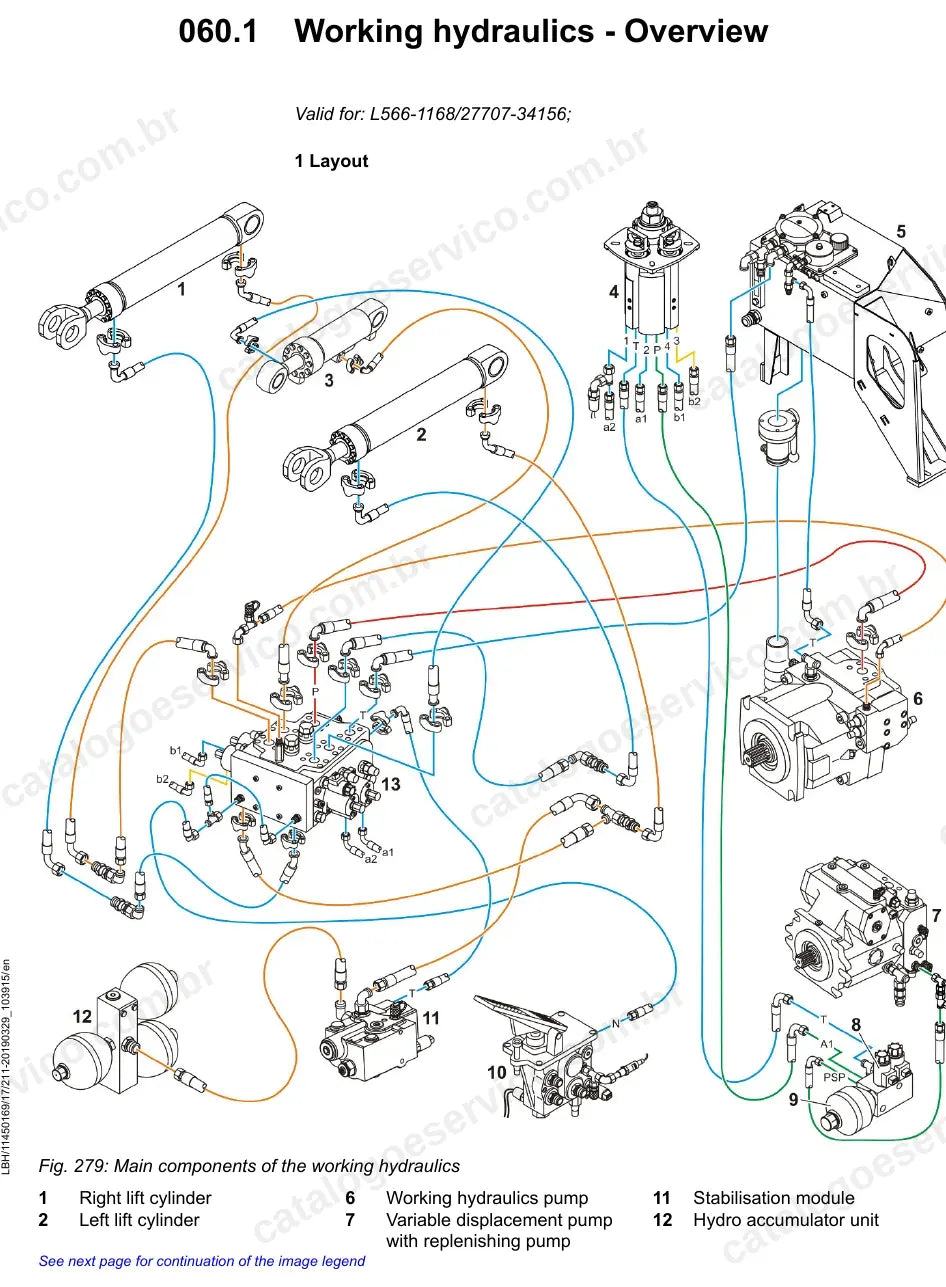

- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores)
- Componentes hidráulicos e tanque
- Direção e direção de emergência
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade de controle
- Transmissão: hidráulica e eletrônica
- Eixos e cardãs
- Chassi, carenagem, braço de elevação Z e engate rápido
- Cabine, lubrificação central, LiDAT e diagnóstico
Por que vale a pena
- Torques de aperto e valores nominais da L566-1168 para cada etapa de reparo e ajuste.
- Pressões de teste da hidráulica de trabalho, translação, direção, freios e da transmissão, com pontos de medição.

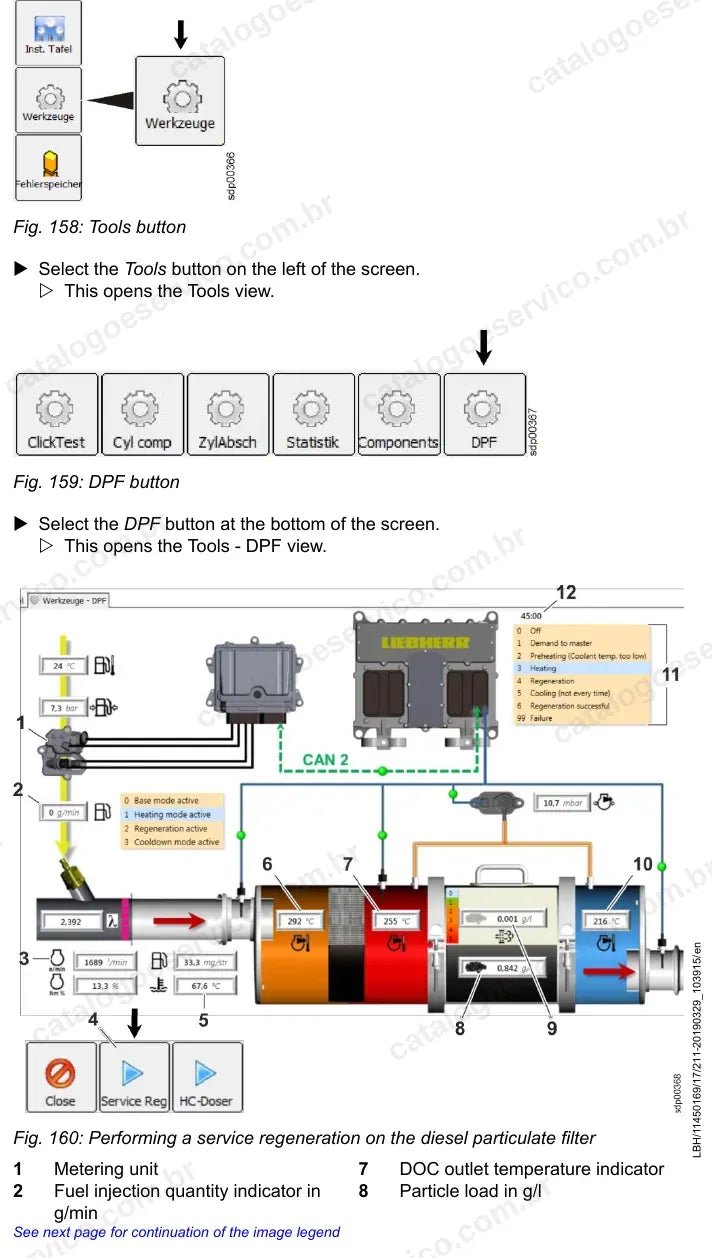

- Regeneração do filtro de partículas e calibrações pela central eletrônica e pelo Sculi.
- Diagnóstico por símbolos de alerta, códigos de serviço no display e troca de fusíveis.
Para quem é
Indicado para oficinas de linha amarela, equipes de manutenção de mineração e pedreiras, usinas e locadoras que operam a L566-1168 Stage IIIB e precisam dominar o filtro de partículas e o conjunto hidrostático.
Perguntas frequentes
Este manual é da L566-1168 ou da L566-1616?
Da L 566-1168 fabricada em Bischofshofen, com motor Liebherr Stage IIIB e filtro de partículas. A L566-1616, de Dalian, com motor John Deere, tem manual próprio.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Traz diagramas hidráulicos do arrefecimento, da hidráulica de trabalho, da pilotagem, do ride control e do módulo de estabilização, entre outros.
Como recebo o arquivo?
O PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
