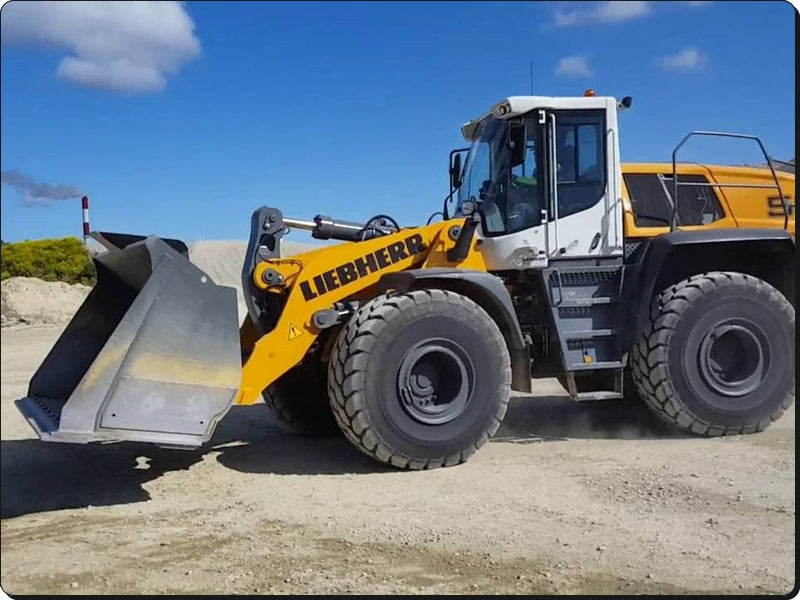

O Manual de Serviço Liebherr L566-1484 é o documento técnico oficial em PDF, com 1.096 páginas em inglês, para a pá carregadeira de rodas fabricada pela Liebherr-Werk Bischofshofen. Ele reúne dados técnicos, plano de manutenção, tarefas de teste e regulagem e a descrição de funcionamento de cada sistema da máquina — do motor diesel D936 A7 de 6 cilindros e 10,5 litros à transmissão XP-S, passando pela hidráulica de trabalho, direção, freios, sistema elétrico, cabine e diagnóstico.
Esta edição de julho de 2021 (versão 21) trata da L566-1484 com motor D936 A7 de 200 kW e pós-tratamento SCR com AdBlue para Stage IV / Tier 4, e separa os procedimentos por faixa de número de série — por exemplo, cilindro de direção até 50692 e a partir de 50693, componentes elétricos a partir de 54428 e display Display5 a partir de 51690.
Destaques deste material
- Motor D936 A7: 6 cilindros, 10,5 l, 1.910 Nm a 1.000 rpm, injeção common rail de 2.000 bar e folga de válvulas de 0,3/0,4 mm a frio.
- Transmissão XP-S (CP 290) com unidade hidrostática de pistões axiais de 233 cm³, 2 embreagens de faixa, calibração básica e de serviço, teste de reversão e atualização do software da TCU.
- Bomba de trabalho A11VO130LRS de 130 cm³ (até 300 l/min), com ajuste de standby, pressão diferencial e regulador de potência.
- Dados de pesos operacionais de 23.900 a 26.950 kg conforme a configuração, caçambas de 4,2 m³ e força de desagregação de 200 kN.
- Sistema SCR: tanque de AdBlue/DEF de 67,5 l, pressão de operação de 2,2 bar, filtro de partículas e diretrizes de conservação do sistema.

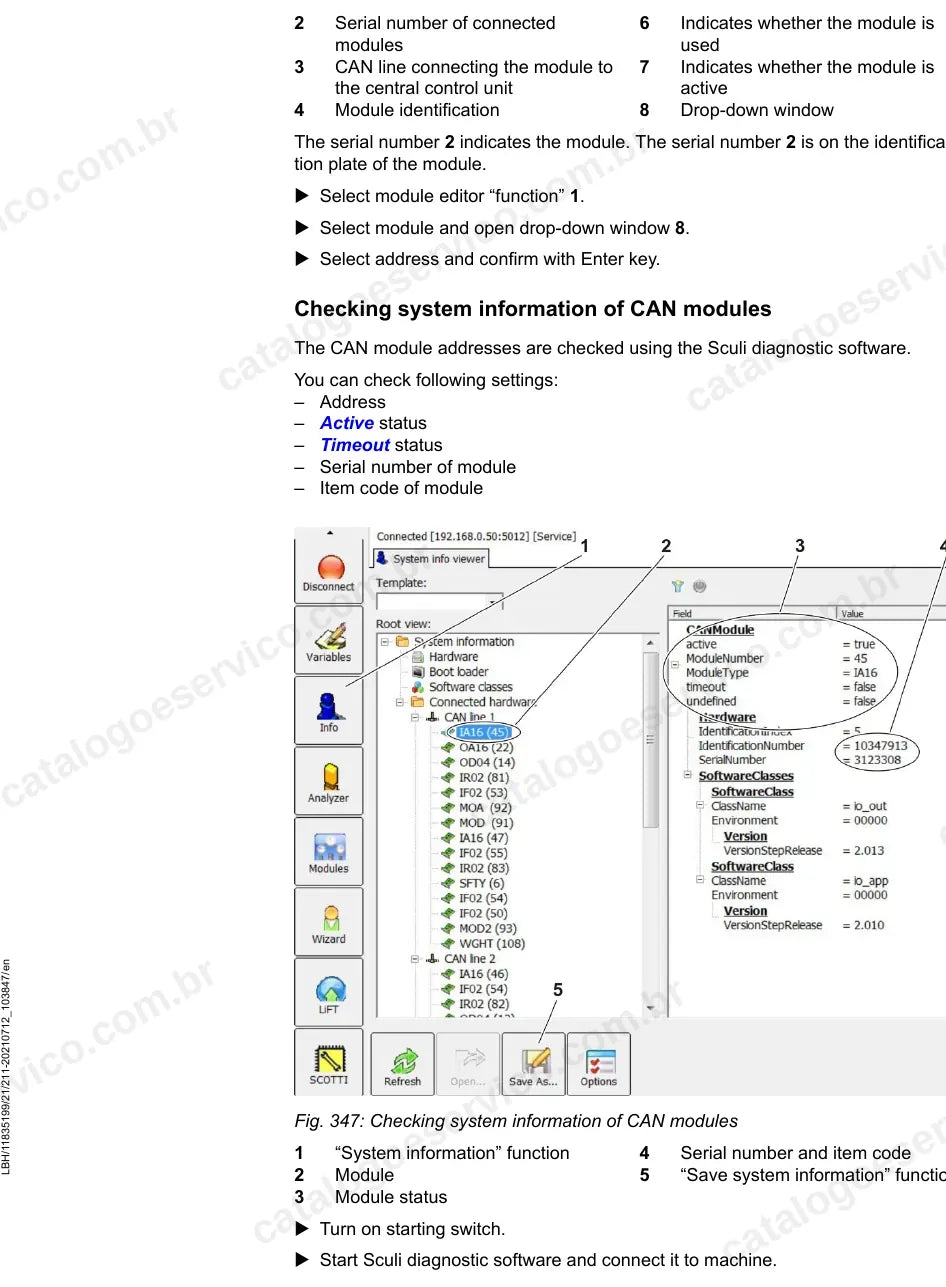

- Diagnóstico com o software Sculi: endereçamento de módulos CAN, atualização da central Master4, calibração do Skyview 360° e consulta de códigos de serviço no display.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel e pós-tratamento)

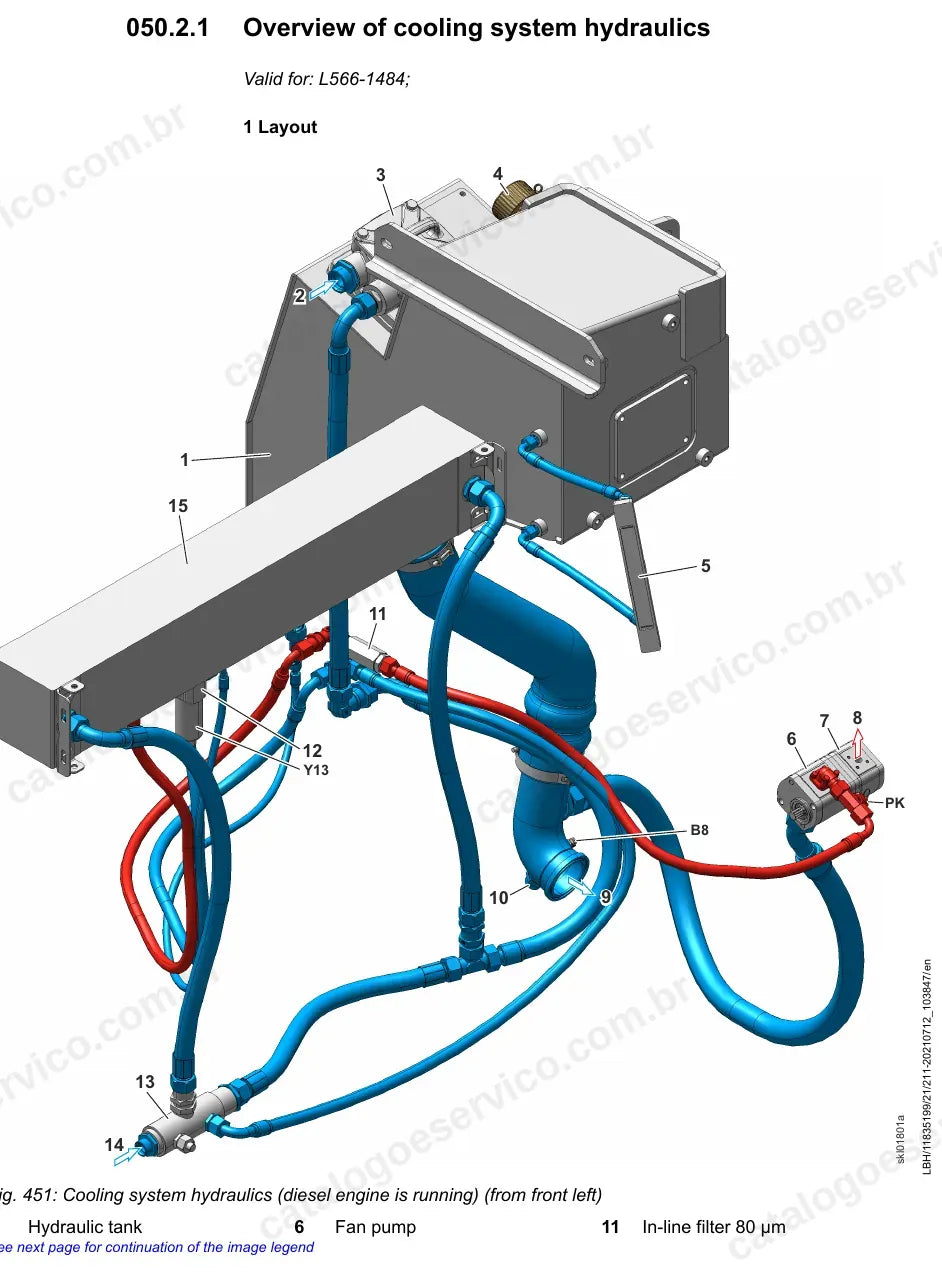

- Sistema de arrefecimento e ventilador reversível
- Hidráulica de trabalho e ride control
- Componentes hidráulicos e tanque

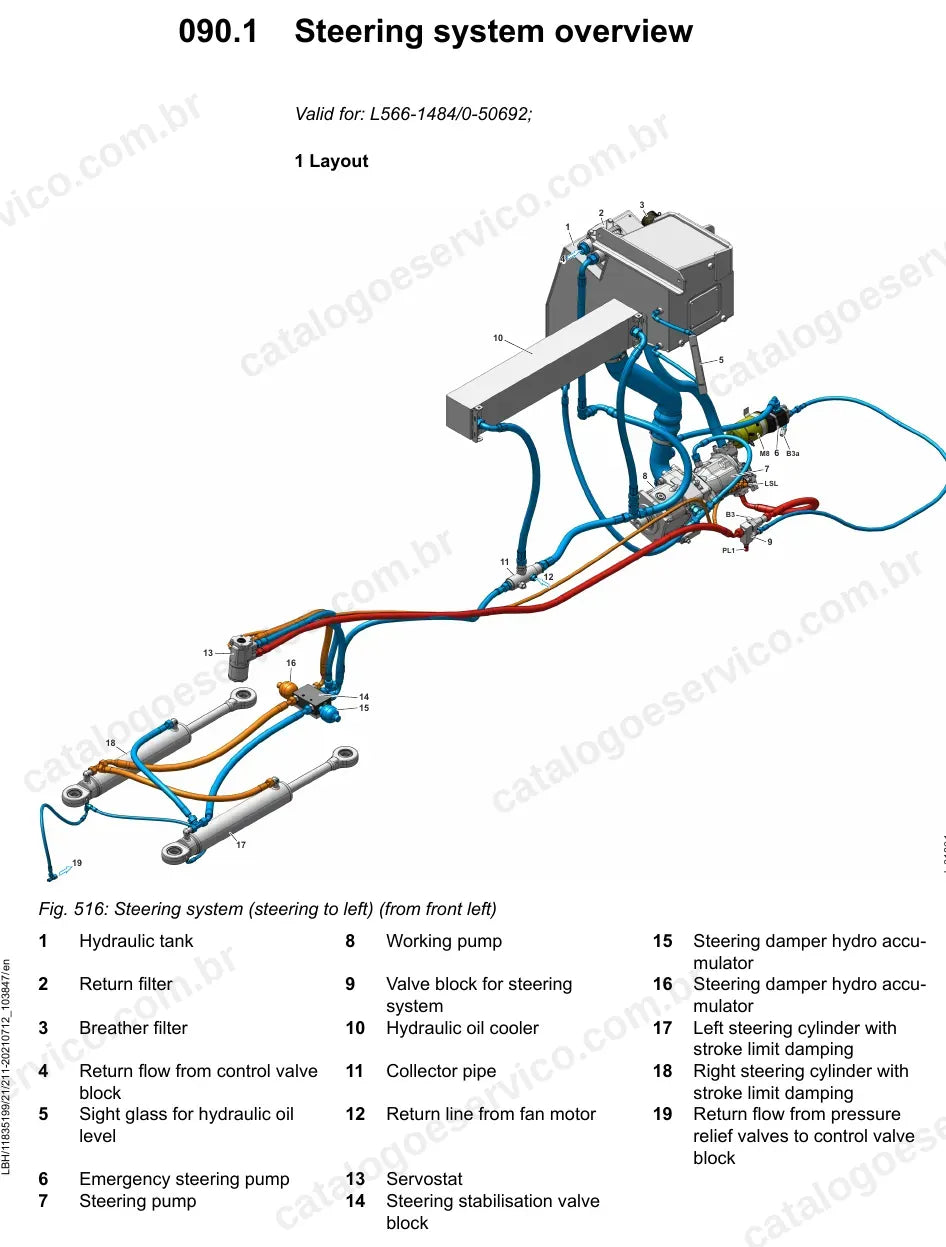

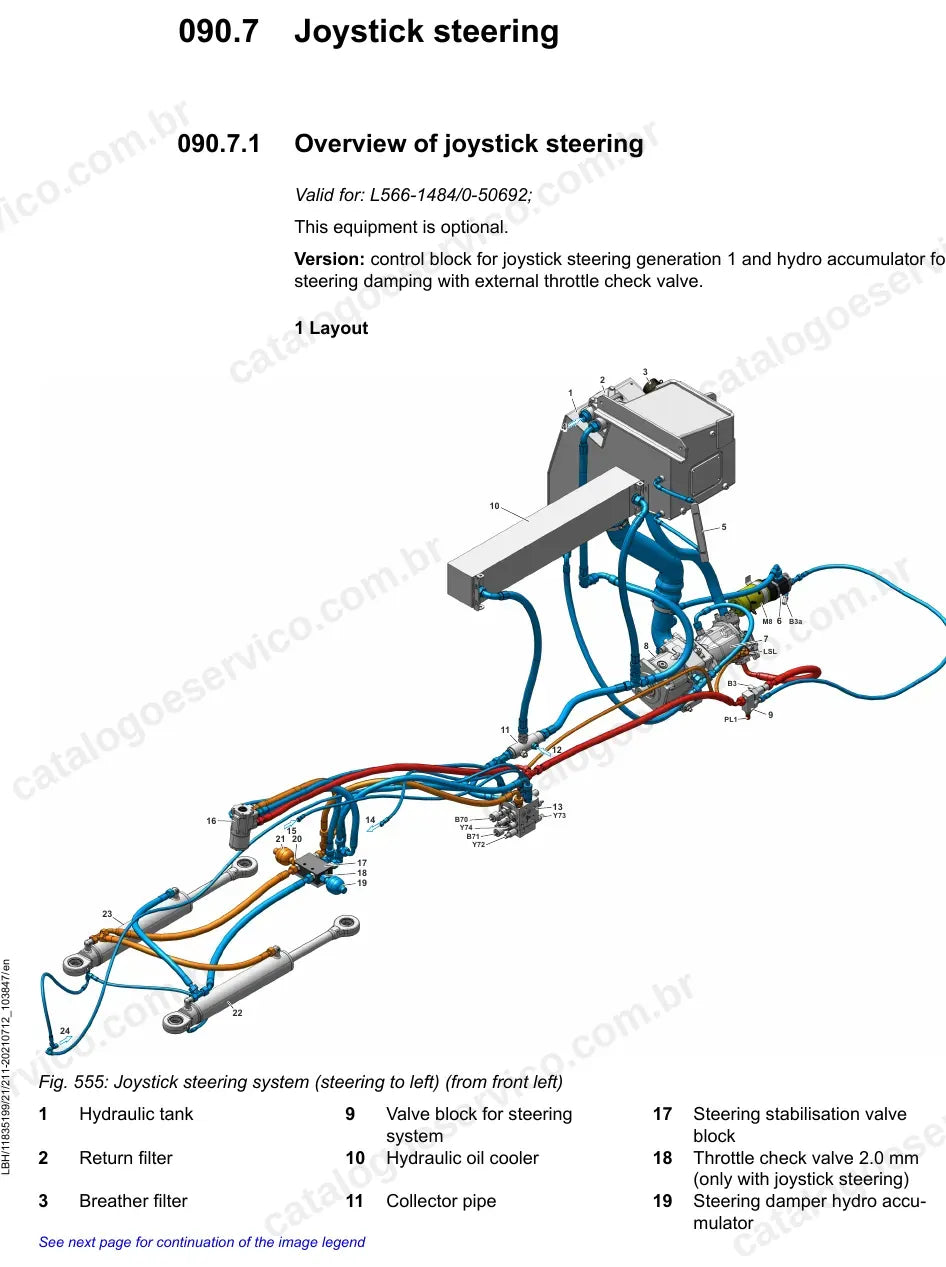

- Sistema de direção, direção de emergência e joystick
- Sistema de freios
- Sistema elétrico e unidades de controle
- Transmissão
- Eixos e cardãs
- Estrutura, braços de elevação e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Opcionais (LiDAT, Skyview 360°, balança) e diagnóstico
Por que vale a pena
- Sequências de desmontagem, montagem e ajuste com torques de aperto e valores nominais da L566-1484.
- Valores de teste e regulagem de pressões da hidráulica de trabalho, direção, freios e arrefecimento, com os pontos de medição.
- Diagnóstico de falhas com símbolos de alerta, códigos de serviço no display e tabelas de fusíveis e relés.
- Calibrações e atualizações de software da transmissão, da central eletrônica e dos displays, passo a passo.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, frotistas de mineração, pedreiras e usinas de asfalto e locadoras que mantêm a L566-1484 em operação e precisam dos valores de fábrica para regular, testar e reparar a máquina com segurança.
Perguntas frequentes
Serve para qual versão da L566?
Para a pá carregadeira L 566-1484, motor D936 A7 Stage IV / Tier 4. Os procedimentos que mudam ao longo da produção vêm separados por faixa de número de série.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos?
Sim. Traz diagramas hidráulicos da bomba de trabalho, dos blocos de comando, da pilotagem, do ventilador e da direção, além de figuras de layout dos componentes.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
