Em PDF de 1.040 páginas em inglês, o Manual de Serviço Liebherr L556-1757 é o documento técnico oficial da pá carregadeira XPower da geração 6.1, fabricada em Bischofshofen. Ele reúne pesos, cargas e dimensões da máquina completa, dados de cada componente, manutenção e conservação do SCR, testes e regulagens e a descrição de funcionamento do motor, do arrefecimento, da hidráulica de trabalho, da direção, dos freios, da eletrônica, da transmissão, dos eixos, da cabine e dos opcionais.
O que muda nesta L556 é o motor Liebherr D944 A7 de 8 litros, com 165 kW e 1.430 Nm, em versões Stage V (SCR e filtro de partículas) e Tier 4f (SCR); a edição de julho de 2021 separa os eixos até o nº 60811 e a partir de 60812 e combina eixo dianteiro MT-L3105II com traseiro MT-L3095II.
Destaques deste material
- Peso operacional de 18.400 a 21.300 kg, caçambas de 3,6 e 4,0 m³, força de desagregação de até 150 kN e carga de tombamento de até 15.750 kg.
- Motor D944 A7 de 4 cilindros, diâmetro de 130 mm e curso de 150 mm, injetor common rail de 1.800 bar e folga de válvulas de 0,3/0,4 mm a frio.
- Transmissão XP-M (CP 210) com grupo hidrostático de 160 cm³ e 2 embreagens de faixa.
- Contrapesos de 320, 550 ou 850 kg por lado, conforme a configuração.
- Bomba de trabalho A11VO95LRS (244 l/min), bomba de direção A10VO 45 DFR e válvulas de freio LT17M4X.
- Operação em silo, braços de elevação industriais, Skyview 360° e LiDAT, com calibrações pelo Sculi.
O que este manual cobre
- Introdução, segurança e conservação (incluindo o sistema SCR)
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel Liebherr e sistema SCR

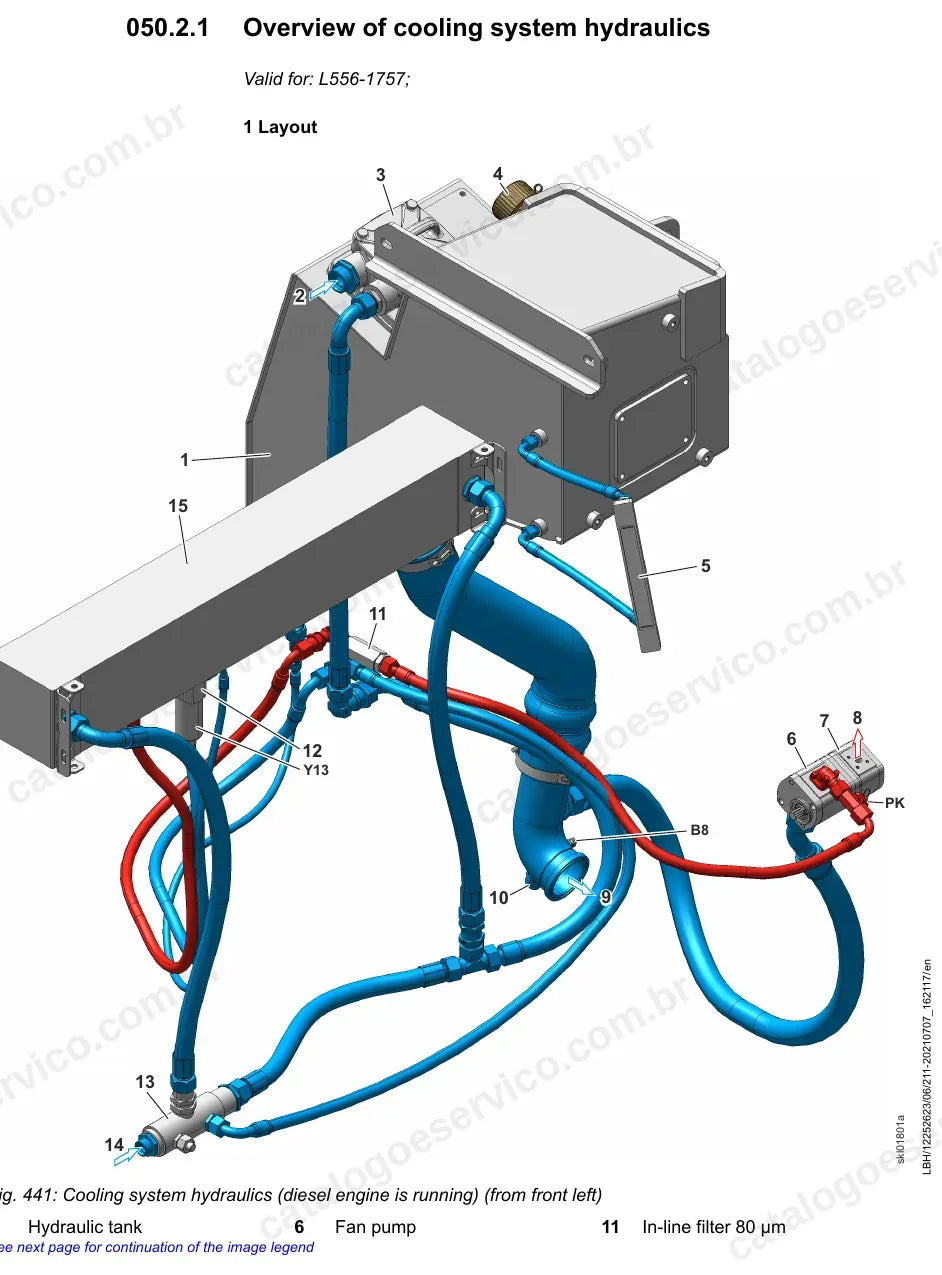

- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, ride control e proteção contra ruptura de mangueira
- Componentes hidráulicos e tanque

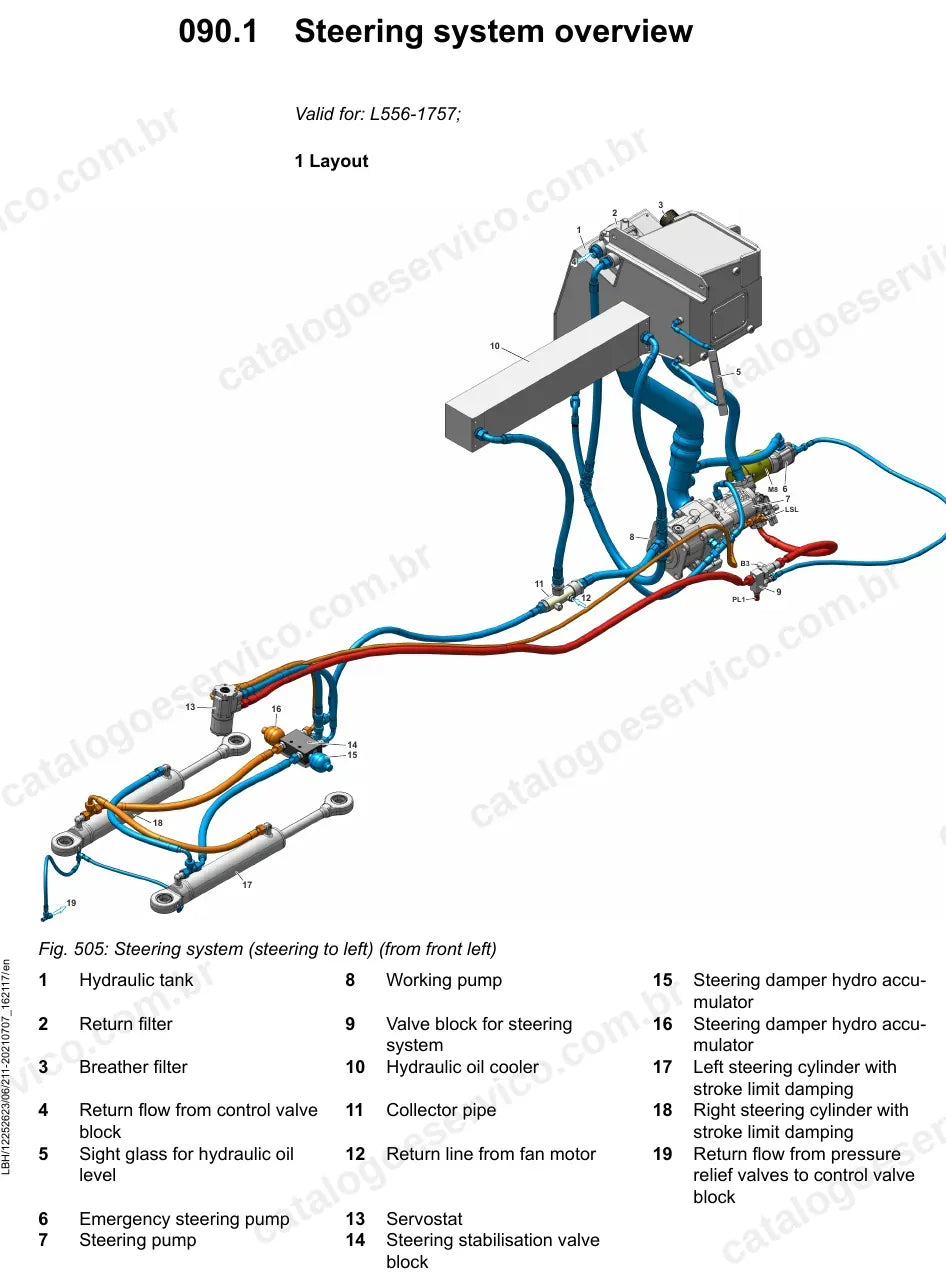

- Direção, direção de emergência e direção por joystick

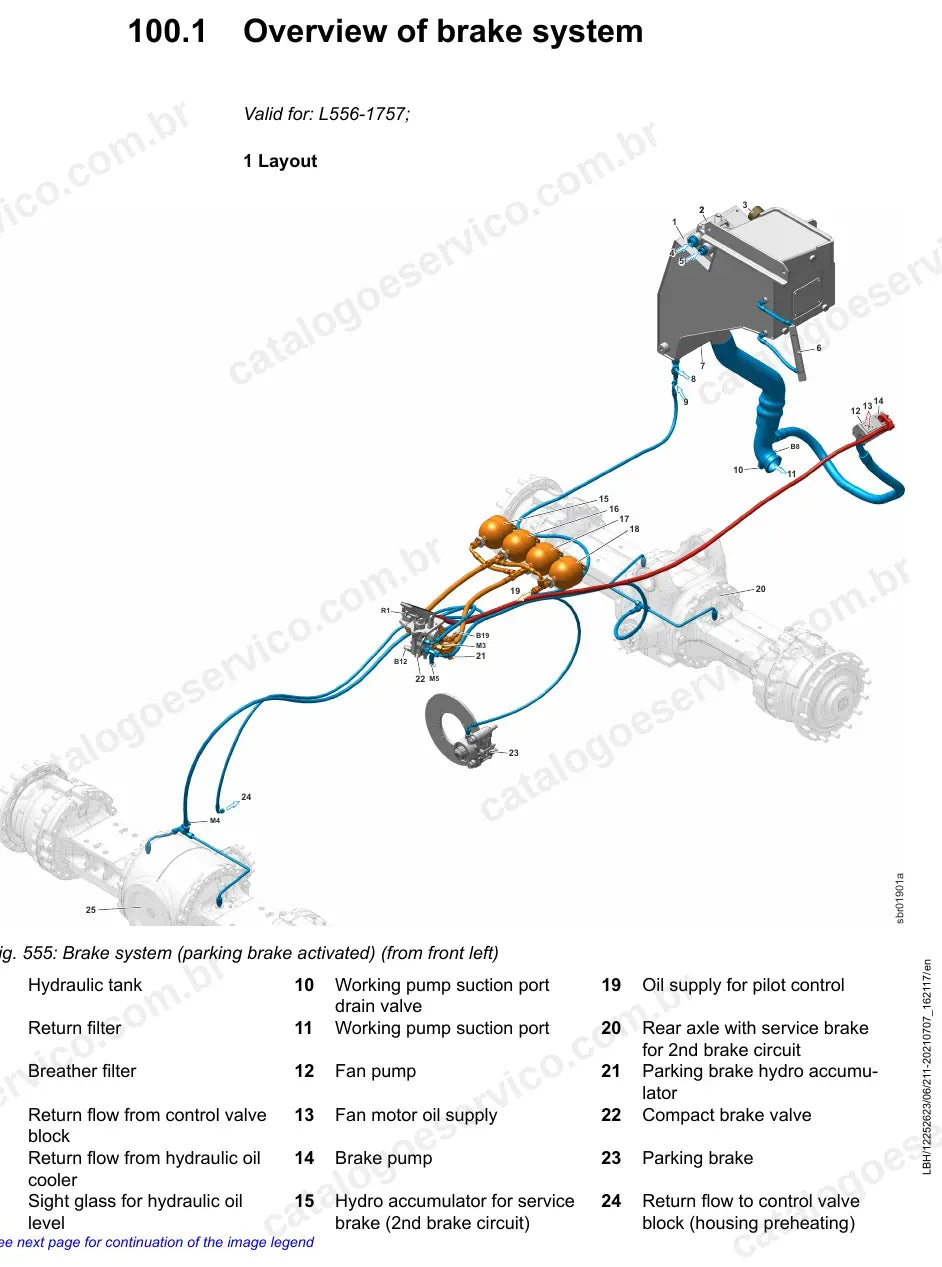

- Sistema de freios
- Sistema elétrico e unidades de controle
- Transmissão XPower (hidráulica e eletrônica)
- Eixos e cardãs
- Chassi, carenagem, braços de elevação e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central e opcionais (LiDAT, Skyview 360°)
- Diagnóstico de falhas
Por que vale a pena
- Valores nominais e torques de aperto da L556-1757 para montar, desmontar e ajustar cada conjunto.
- Pressões de teste e regulagem de cada circuito hidráulico e do sistema de freios, com pontos de medição.

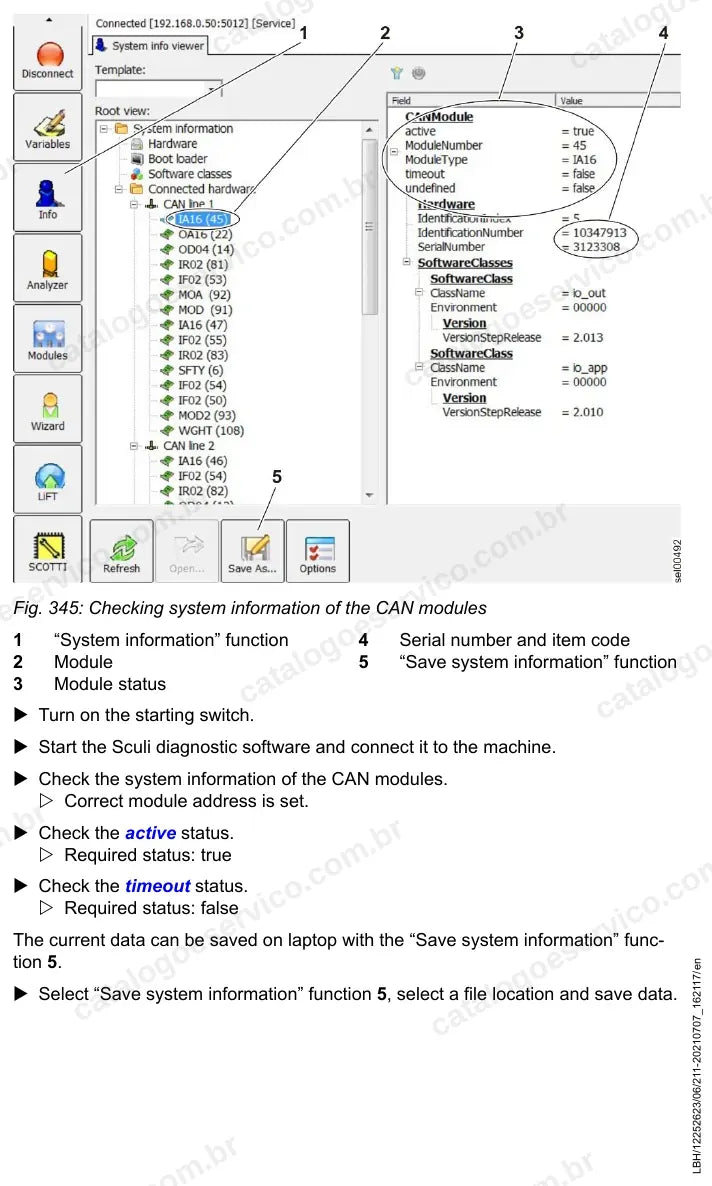

- Calibrações da transmissão XPower e atualização de software das unidades de controle Master5.
- Diagnóstico com avisos do pós-tratamento, códigos de serviço e quadros de fusíveis e relés.
Para quem é
Indicado para oficinas de linha amarela, técnicos de campo, locadoras e frotistas que usam a L556-1757 em pedreiras, reciclagem, portos e agronegócio e precisam dos dados oficiais para o motor D944, o pós-tratamento e a transmissão XPower.
Perguntas frequentes
Qual a diferença para o manual da L550-1756?
Este é o da L 556-1757, com motor D944 A7 de 165 kW, eixo dianteiro MT-L3105II e pesos operacionais maiores. A L550-1756 usa o D934 A7 de 140 kW e tem manual próprio.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Inclui diagramas hidráulicos de trabalho, direção, freios, arrefecimento e do módulo hidrostático, além de figuras de layout.
Como recebo?
O PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
