Fabricada pela Liebherr Machinery em Dalian, na China, a pá carregadeira L556-1289 tem no Manual de Serviço Liebherr seu documento técnico oficial: um PDF de 632 páginas em inglês com dados técnicos da máquina e dos componentes, plano de manutenção e inspeção, lubrificantes, testes e regulagens e a descrição de funcionamento do motor diesel, do arrefecimento, das hidráulicas de trabalho e de translação, da direção, dos freios, do sistema elétrico, da transmissão, dos eixos e da cabine.
Versão 16, de novembro de 2016, para a L556-1289 a partir do nº de série 24140, com motor Deutz BF6M 2012 C de 6 cilindros, 140 kW a 2.500 rpm e 671 Nm em nível Stage II, transmissão DANA 319/64 e eixos AP 412 HK; há divisões de série em 29031 e 31680.
Destaques deste material

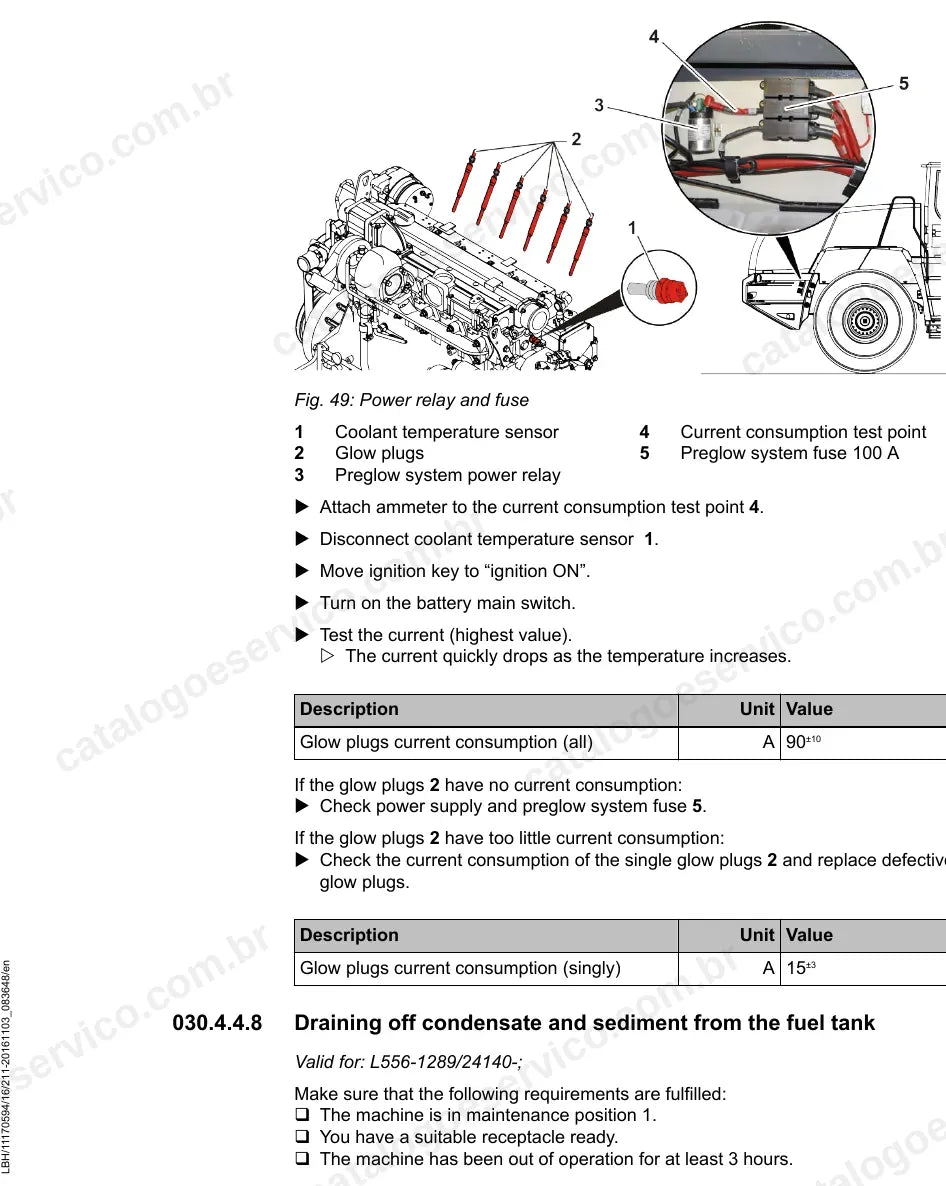

- Motor Deutz BF6M 2012 C de 6.057 cm³, tanque de 290 l e teste do sistema de pré-aquecimento com relé de potência e fusível de 100 A.
- Bomba de trabalho A11VO 95 LRDS e bloco M6-22 com alívio primário de 360 bar e secundárias de 380 bar.
- Translação hidrostática com bomba A4VG 110 EV e motores A6VM 115 HA1R e A6VM 170 EP; cardã a 3.250 rpm a 40 km/h.
- Eixos AP 412 HK com bitola de 2.090 mm e relação total de 23,51; contrapesos de 901 kg em cada lado.
- Peso operacional de 17.140 a 17.790 kg, caçamba de 3,5 m³ e força de desagregação de 130 kN.

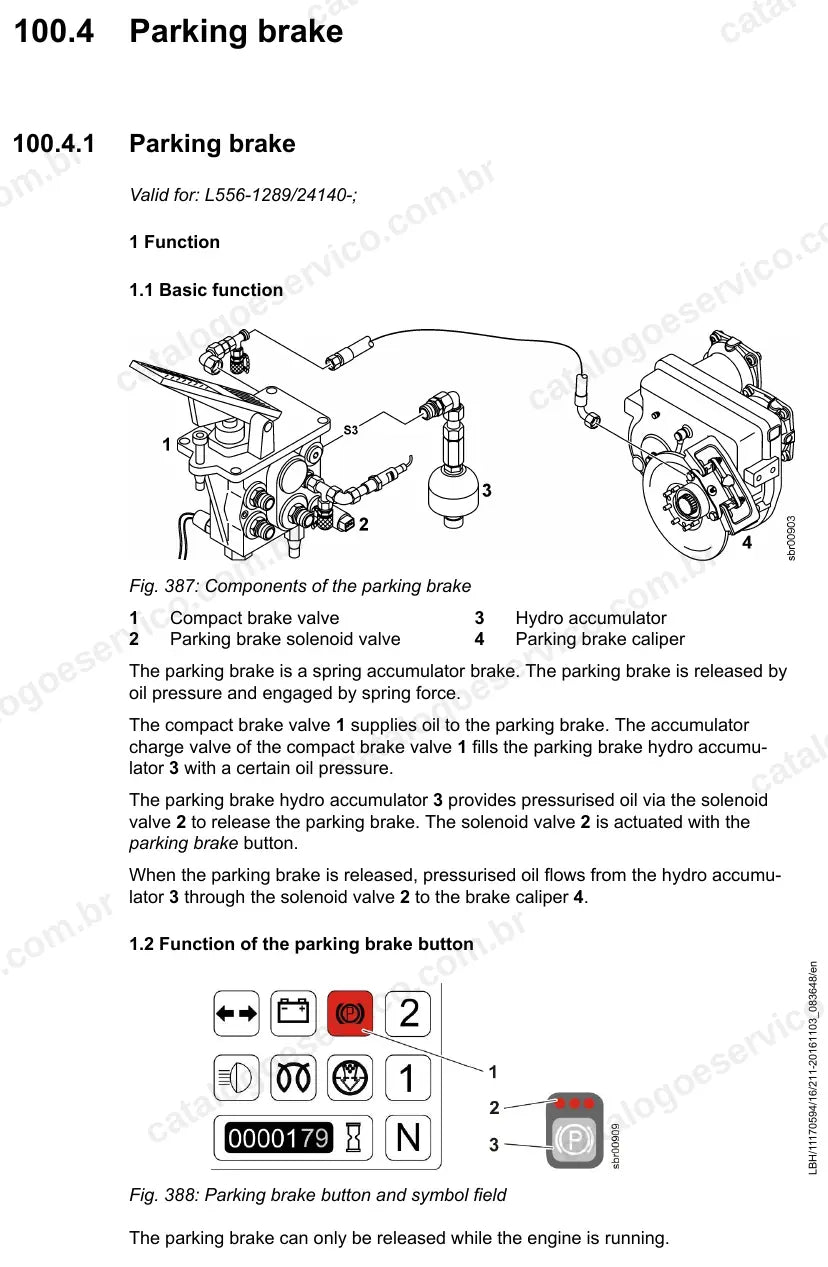

- Válvula de direção LPS 120 com alívio secundário de 285 bar e freio de estacionamento por acumulador de mola.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, lubrificantes e quantidades
- Testes e regulagens
- Grupo motriz (motor diesel)

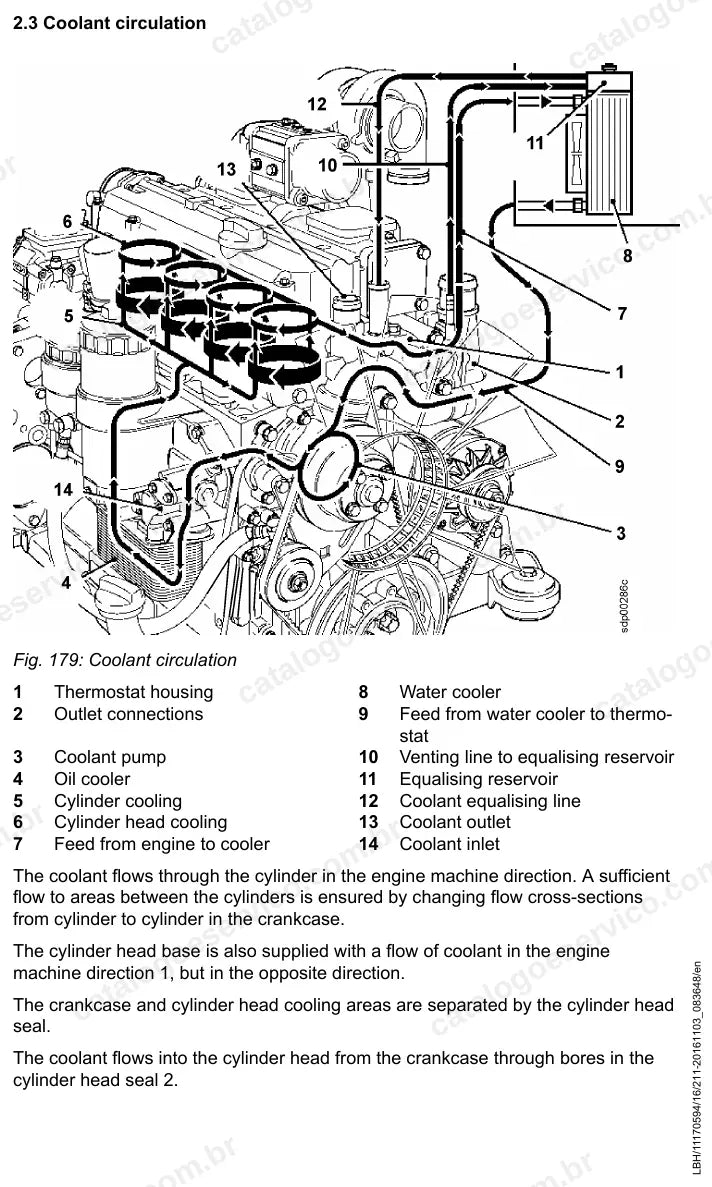

- Sistema de arrefecimento
- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores)
- Componentes hidráulicos e tanque
- Direção e direção de emergência
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade de controle
- Transmissão: hidráulica e eletrônica
- Eixos e cardãs

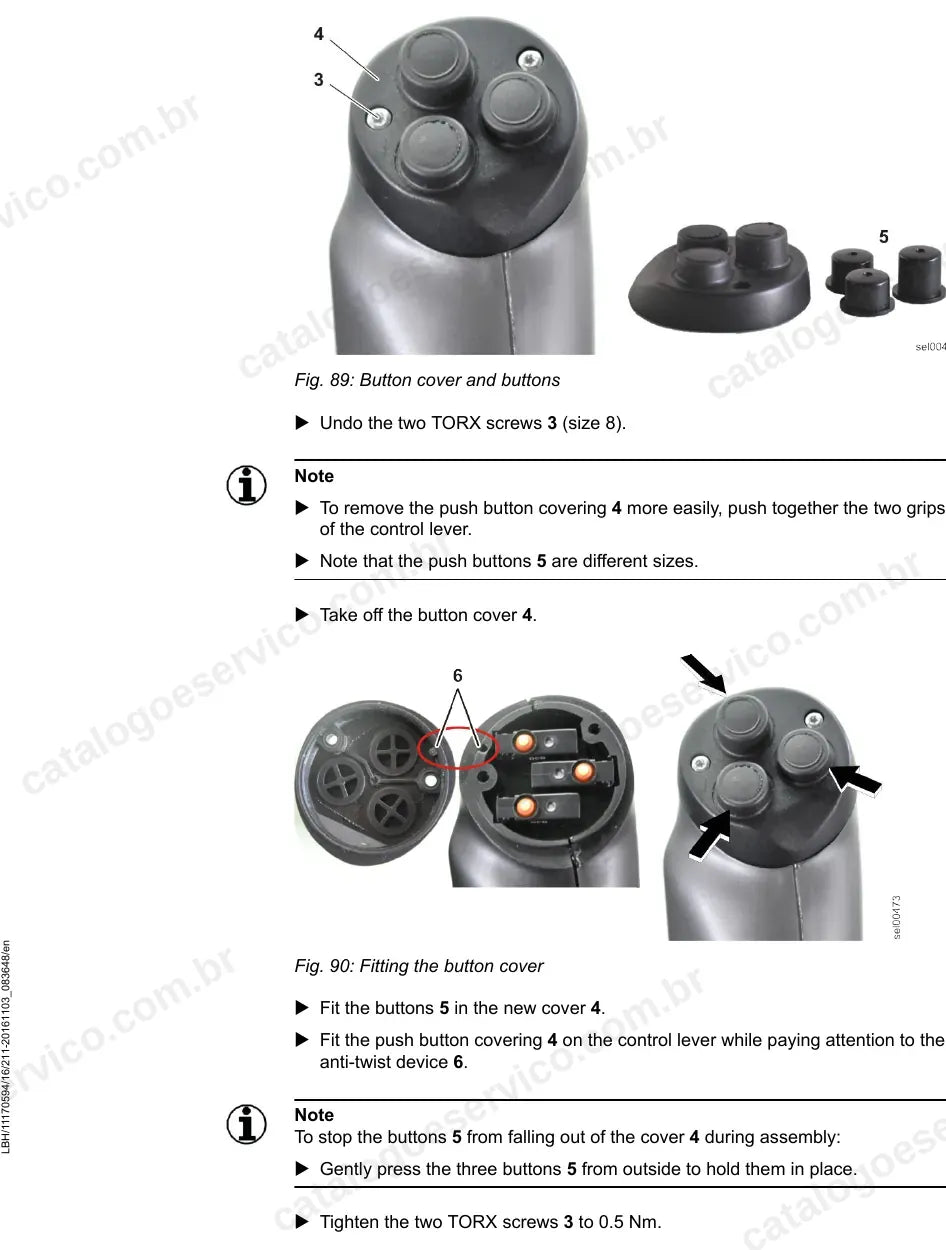

- Chassi, braço de elevação Z, engate rápido e cabine
- Lubrificação central automática e diagnóstico
Por que vale a pena
- Torques de aperto e valores nominais da L556-1289 em cada etapa de reparo e ajuste.
- Pressões de teste e de regulagem da hidráulica de trabalho, translação, direção e freios, com pontos de medição.
- Ajustes da unidade de controle com o software Sculi.
- Diagnóstico por símbolos de alerta, códigos de serviço no display e troca de fusíveis.
Para quem é
Feito para oficinas, mecânicos de campo e frotistas que operam a L556-1289 de Dalian em mineração, portos, construção e agronegócio e precisam dos dados de fábrica do motor Deutz e do conjunto hidrostático.
Perguntas frequentes
Este manual é da L556 com motor Deutz?
Sim. É o manual da L 556-1289 fabricada em Dalian, com motor Deutz BF6M 2012 C Stage II, a partir do nº de série 24140.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Traz diagramas hidráulicos do acionamento do ventilador, da hidráulica de trabalho, da pilotagem, do ride control e do módulo de estabilização, entre outros.
Como recebo?
Após a aprovação do pagamento, o PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
