O Manual de Serviço Liebherr L550-1796 é o documento técnico oficial em PDF, com 628 páginas em inglês, dedicado à pá carregadeira de rodas produzida pela Liebherr Machinery (Dalian). O livro reúne instruções de segurança, ferramentas especiais, dados técnicos, plano de manutenção e inspeção, tabelas de abastecimento, tarefas de teste e regulagem e a descrição de funcionamento do motor diesel de 6 cilindros e 6,8 litros, do arrefecimento com ventilador reversível, da hidráulica de trabalho e de translação, da direção, dos freios, do sistema elétrico com central Master5-Premium, da cabine e da lubrificação central.
A L550-1796 é a versão fabricada em Dalian, com tração hidrostática (bomba de translação e dois motores hidráulicos) e motor 6068 oferecido em três pacotes de emissões — Stage III-A/Tier 3, Stage V/Tier 4 com SCR e filtro de partículas, e Stage III-B/Tier 4i —, cada um com seus próprios valores de potência, torque e folga de válvulas.
Destaques deste material
- Motor de 6 cilindros em linha, 6,8 litros, common rail, de 155 a 161 kW (ISO 9249) e torque de 890 a 941 Nm, conforme o pacote de emissões.
- Tração hidrostática com testes da bomba de translação: pressão de alimentação de 35 ±3 bar, válvulas de alta pressão de 505 ±15 bar e corte de pressão de 440 ±10 bar.
- Calibração da curva de bloqueio (manual e automática) da bomba de translação e calibração automática do motor de translação 2.
- Hidráulica de trabalho com pressão de standby de 32 ±2 bar, pressão diferencial de 24 ±2 bar e alívio de elevação de 405 ±5 bar.
- Central Master5-Premium e display Display5: criação de arquivo de serviço, atualização de software, restauração de fábrica e conexão do diagnóstico Sculi.
- Abastecimento de referência: 224 l no sistema hidráulico, 300 l de diesel, 22 l de óleo do motor e 32 l em cada eixo.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes e testes e regulagens

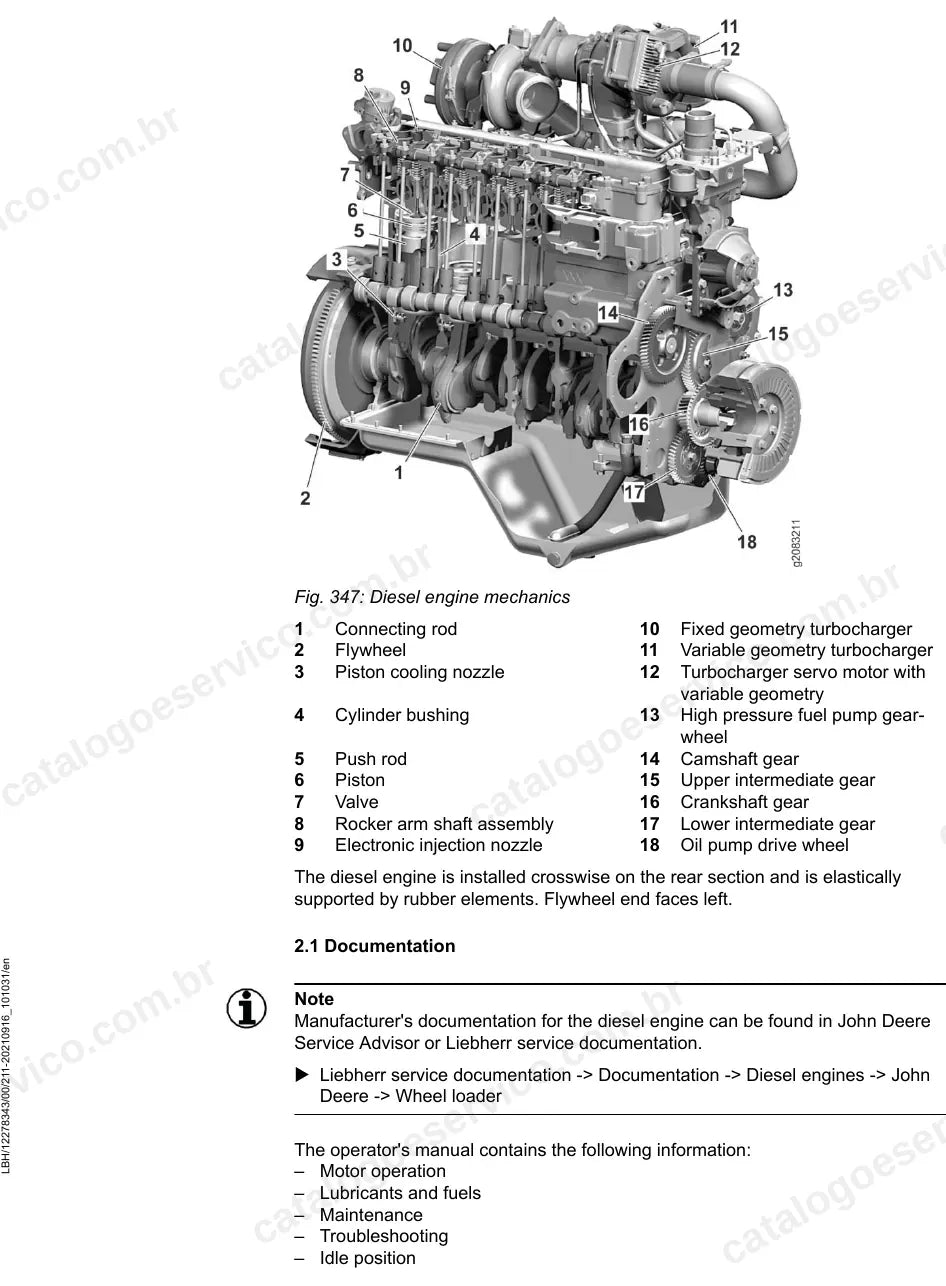

- Grupo motriz (motor diesel, combustível e escapamento)

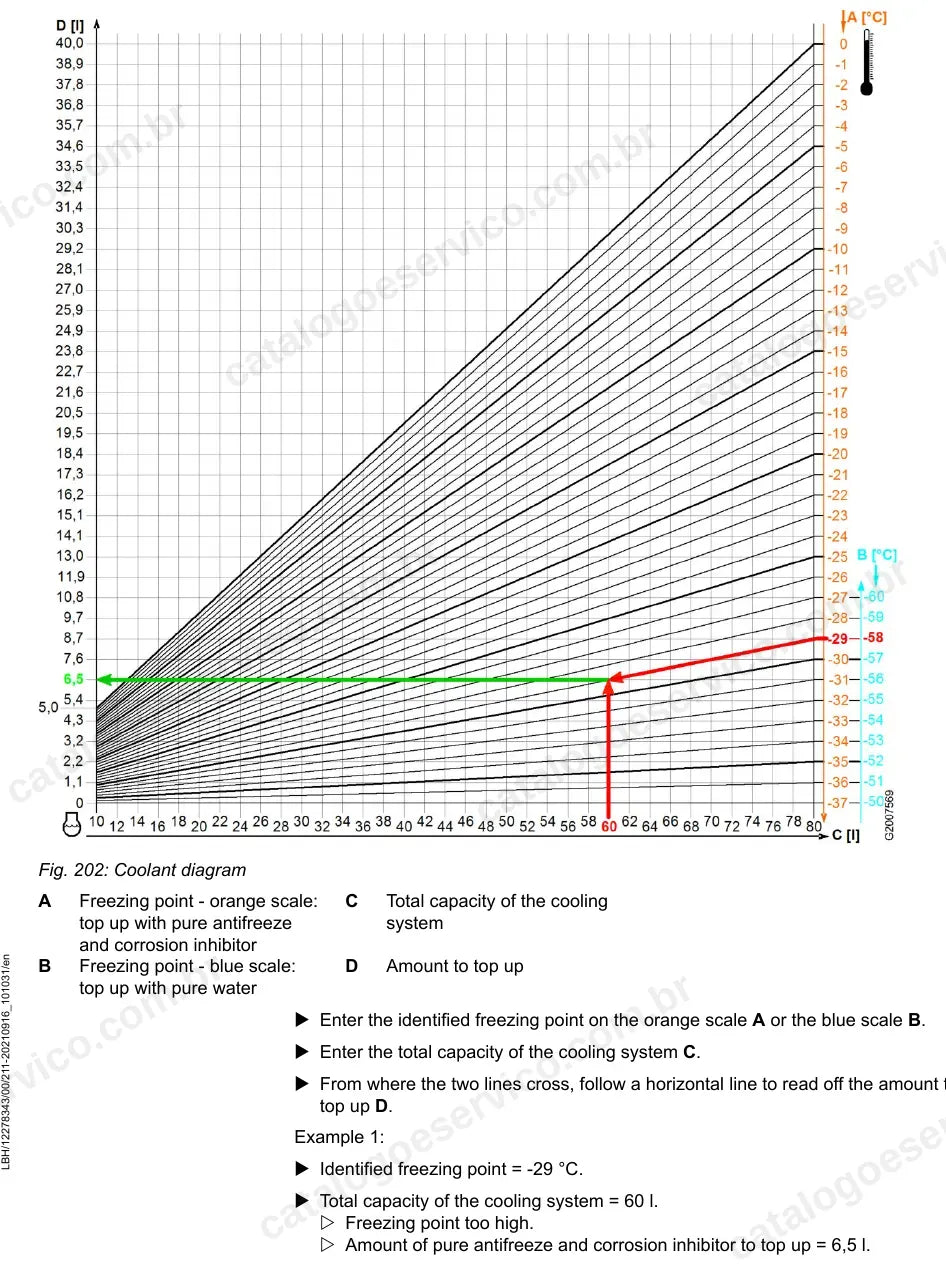

- Sistema de arrefecimento e ventilador reversível

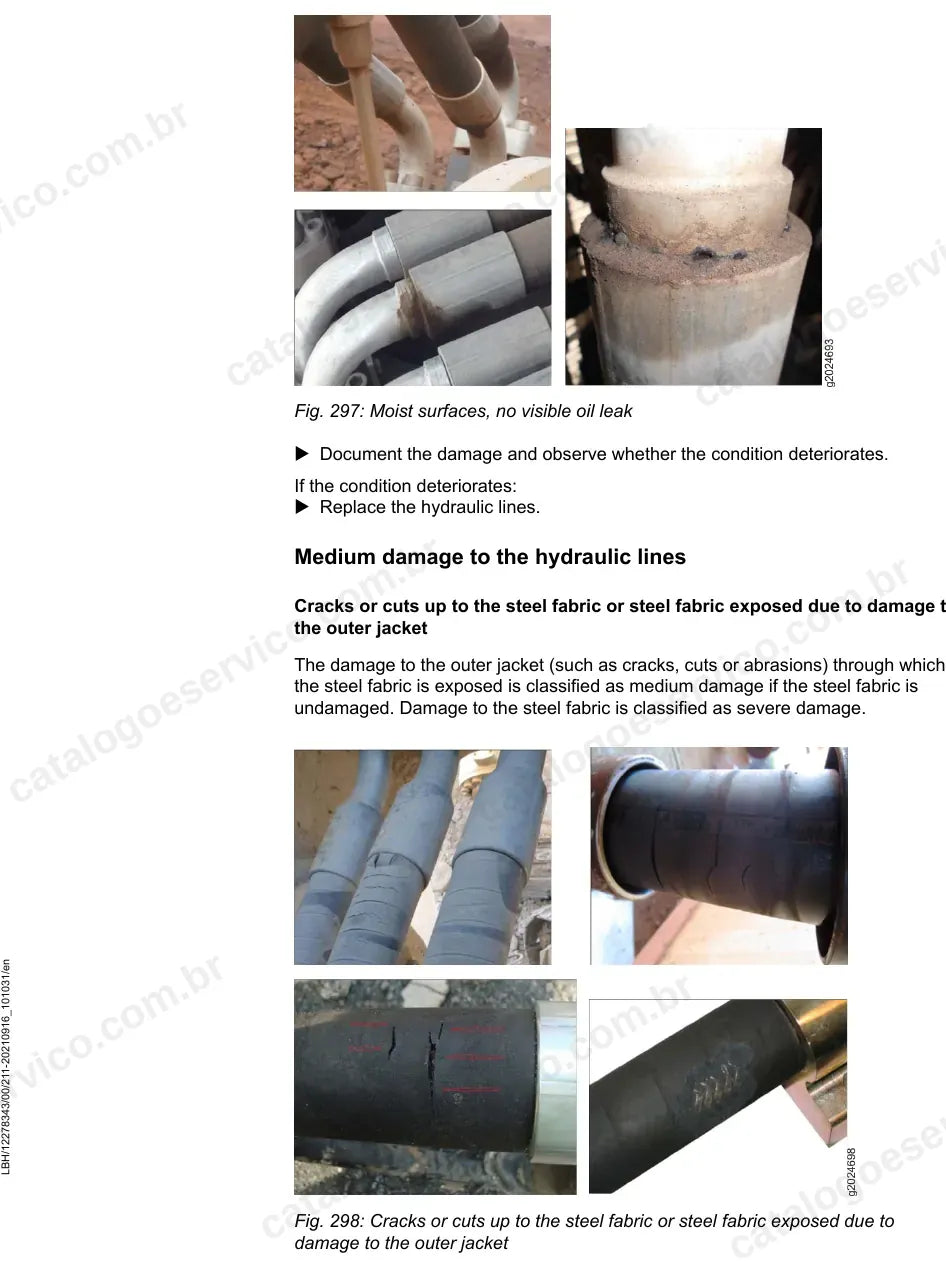

- Hidráulica de trabalho (braço em Z e braço industrial) e proteção contra ruptura de tubulação
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Direção e direção por joystick
- Sistema de freios
- Sistema elétrico, esquemas elétricos e central eletrônica
- Caixa de transmissão

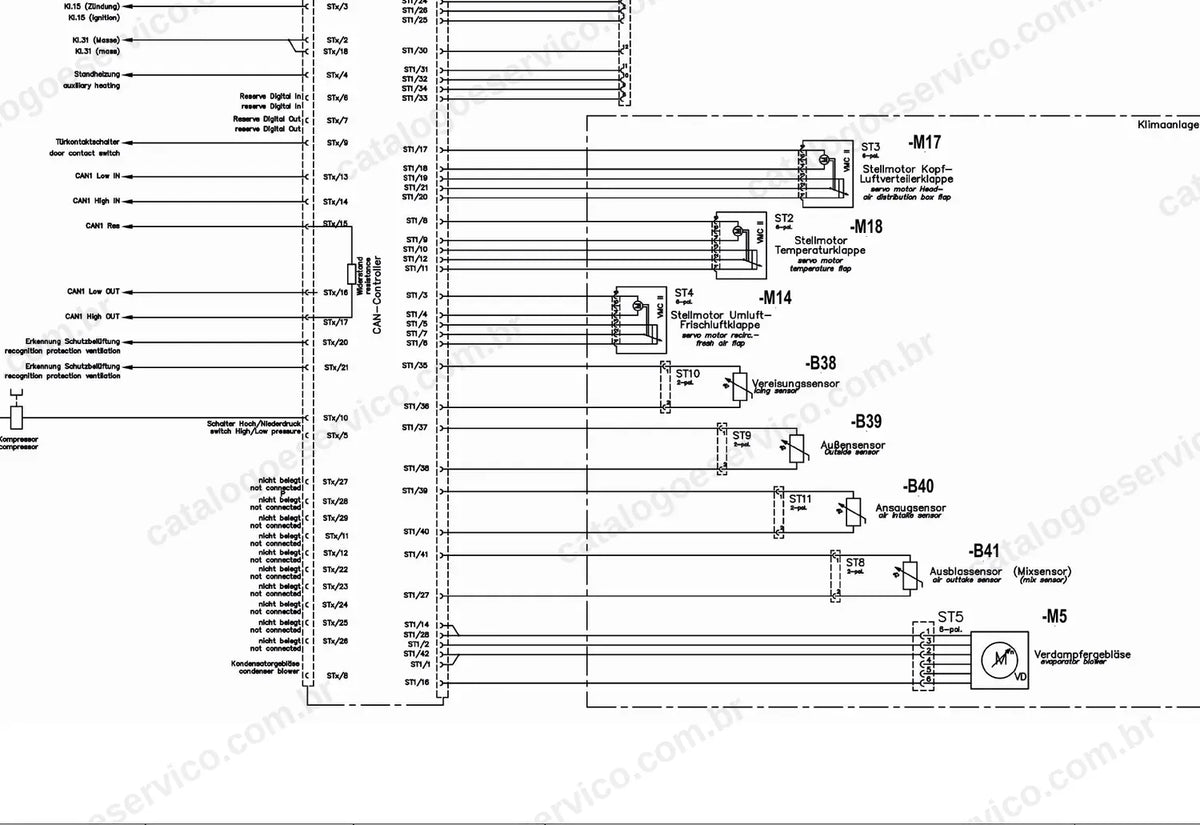

- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática e diagnóstico
Por que vale a pena
- Valores nominais de teste e regulagem para a bomba de translação, a bomba de trabalho, a direção e os freios, com os pontos de medição indicados.
- Torques de aperto da norma Liebherr e das válvulas, como o aperto de 250 Nm da válvula de alta pressão da bomba de translação.
- Diagnóstico com indicação de códigos de serviço no display, tabela de fusíveis e esquemas elétricos completos da máquina.
- Sequências de manutenção passo a passo, incluindo limpeza ou troca do filtro de partículas e tarefas de conservação da máquina parada.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, frotistas e locadoras que mantêm a L550-1796 em pátios, pedreiras e obras e precisam dos valores de fábrica para regular a tração hidrostática, a hidráulica e a parte elétrica.
Perguntas frequentes
Serve para qual L550?
Para a pá carregadeira L 550-1796, fabricada pela Liebherr Machinery (Dalian), nas versões de motor Stage III-A/Tier 3, Stage V/Tier 4 e Stage III-B/Tier 4i.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos e hidráulicos?
Sim. O capítulo de sistema elétrico traz os esquemas elétricos completos da máquina, e os capítulos de hidráulica trazem as visões gerais de componentes e diagramas hidráulicos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
