Destinado à pá carregadeira XPower da geração 6.1, o Manual de Serviço Liebherr L550-1756 é o documento técnico oficial em PDF, com 1.040 páginas em inglês. Ele apresenta os dados da máquina completa e de cada componente, a manutenção e a conservação do sistema SCR, as tarefas de teste e regulagem e o funcionamento do motor D934 A7, do arrefecimento, da hidráulica de trabalho, da direção, dos freios, da eletrônica Master5, da transmissão XP-M, dos eixos e dos opcionais.
Edição de julho de 2021 para a L550-1756, que atende duas configurações de emissões — Stage V, com SCR e filtro de partículas, e Tier 4f, só com SCR —, injetor common rail de 1.800 bar e central Master5; os eixos mudam a partir do nº de série 60842, e o livro inclui opcionais como operação em silo e braços de elevação industriais.
Destaques deste material
- Motor Liebherr D934 A7 de 4 cilindros e 7 litros, 140 kW e 1.215 Nm a 1.000 rpm, com dados de folga de válvulas e do SCR (2,2 bar).
- Transmissão XP-M (CP 210) com grupo hidrostático de 160 cm³ e 2 embreagens de faixa.
- Hidráulica de trabalho com A11VO95LRS (244 l/min), ride control RSM16B3X e proteção contra ruptura de mangueira.
- Pesos operacionais de 17.700 a 20.400 kg conforme braço e caçamba, com força de desagregação de até 140 kN.
- Opcional de operação em silo com sensor de inclinação, Skyview 360°, LiDAT e eliminação do interruptor da coluna de direção.

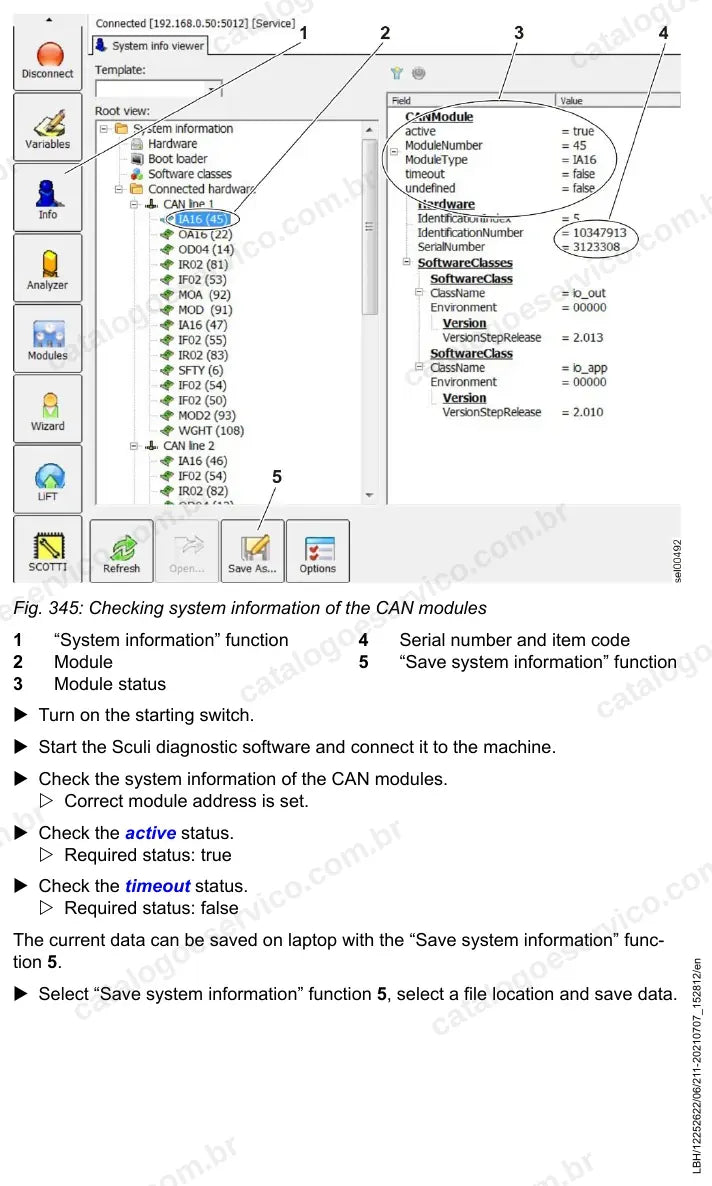

- Verificação das informações de sistema dos módulos CAN e atualizações de software com o Sculi.
O que este manual cobre
- Introdução, segurança e conservação (incluindo o sistema SCR)
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel Liebherr e sistema SCR

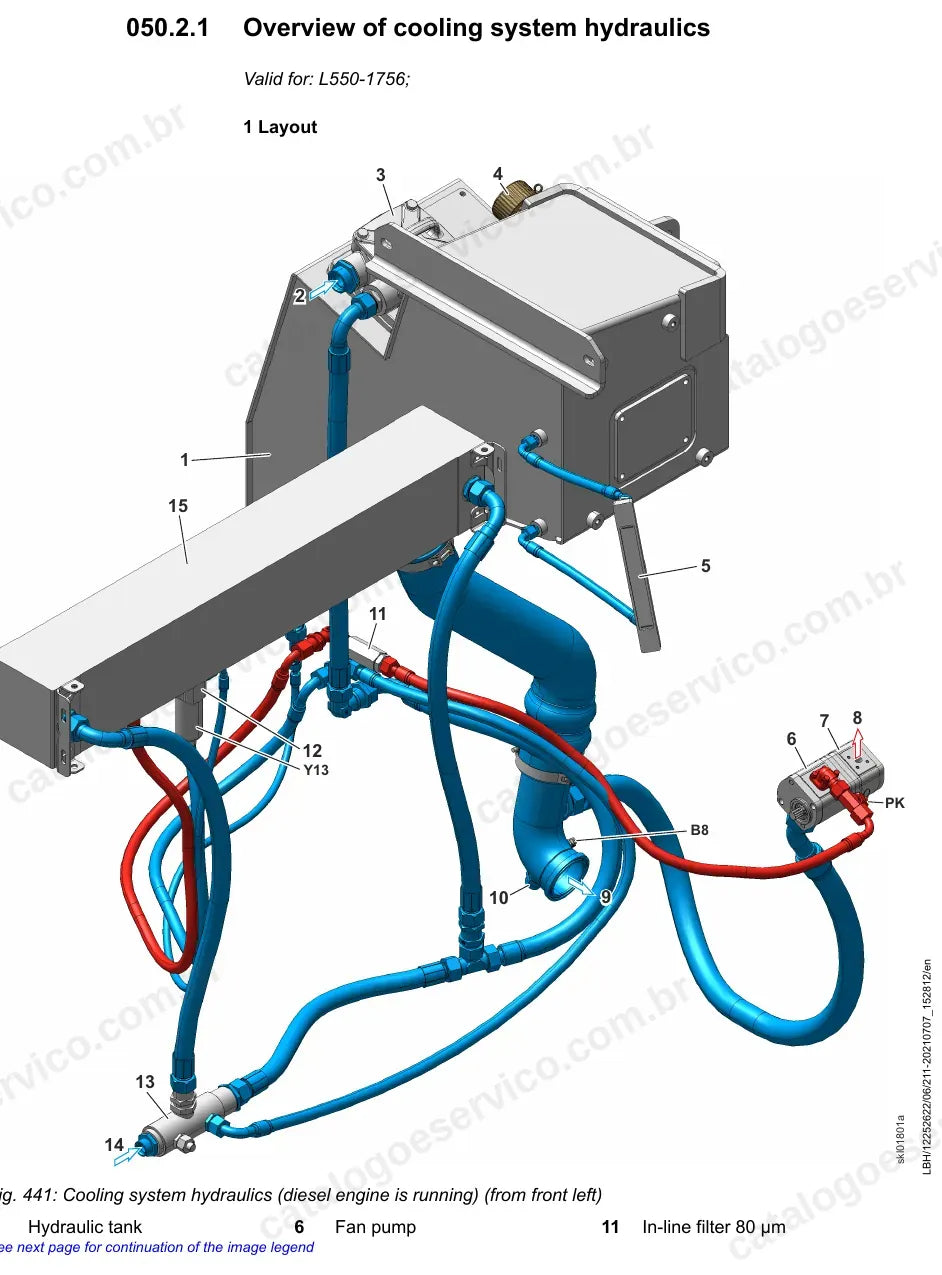

- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, ride control e proteção contra ruptura de mangueira
- Componentes hidráulicos e tanque

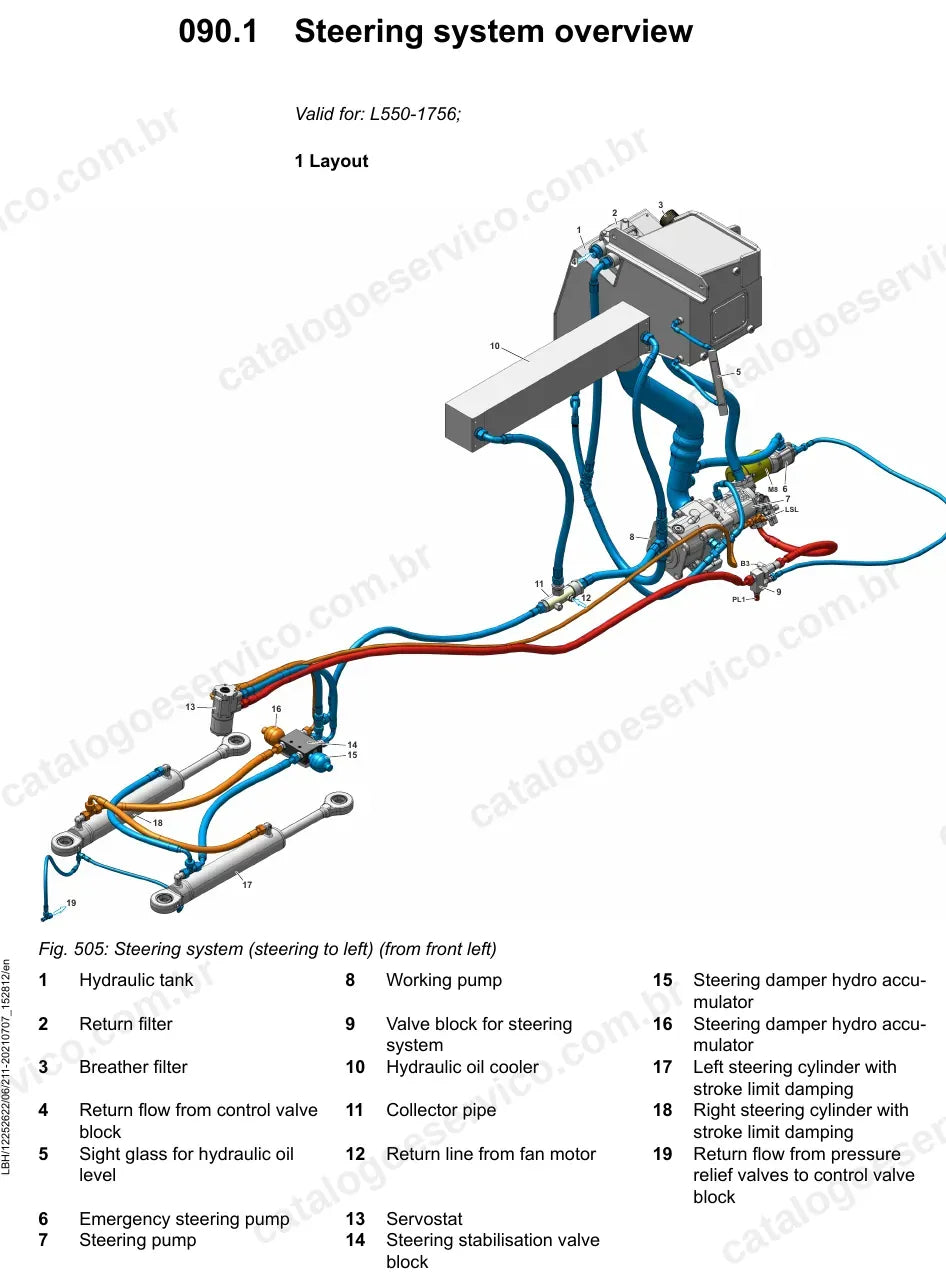

- Direção, direção de emergência e direção por joystick

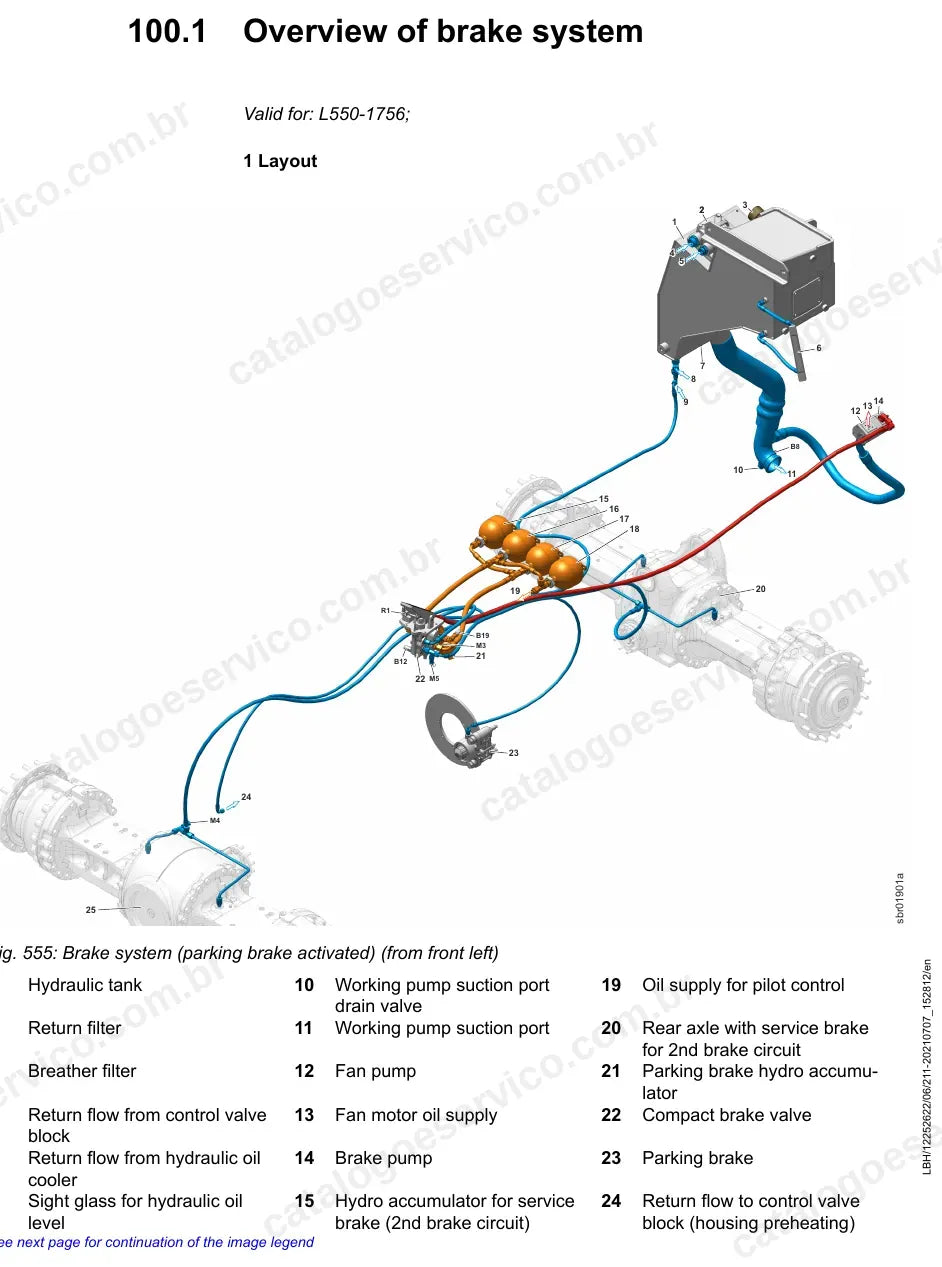

- Sistema de freios
- Sistema elétrico e unidades de controle
- Transmissão XPower (hidráulica e eletrônica)
- Eixos e cardãs
- Chassi, carenagem, braços de elevação e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central e opcionais (LiDAT, Skyview 360°)
- Diagnóstico de falhas
Por que vale a pena
- Torques de aperto, folgas e valores nominais da L550-1756 para reparar e ajustar cada conjunto.
- Pressões de teste da hidráulica de trabalho, direção, freios e arrefecimento, com pontos de medição definidos.
- Calibrações, atualização de software e parametrização da eletrônica Master5 pelo Sculi.
- Diagnóstico com avisos do pós-tratamento, códigos de serviço e quadros de fusíveis e relés.
Para quem é
Para oficinas, mecânicos de campo, locadoras e frotistas que mantêm a L550-1756 em pedreiras, portos, reciclagem e agronegócio, inclusive nas versões Stage V e Tier 4f, e querem trabalhar com os dados oficiais.
Perguntas frequentes
Serve para a versão Stage V e para a Tier 4f?
Sim. O manual da L 550-1756 descreve as duas configurações de pós-tratamento: Stage V (SCR e filtro de partículas) e Tier 4f (SCR).
Está em português?
Não. É em inglês técnico.
Tem diagramas hidráulicos?
Sim. Inclui diagramas hidráulicos de trabalho, direção, freios e arrefecimento, além de figuras de layout.
Como recebo?
O PDF fica disponível para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
