O Manual de Serviço Liebherr L550-1214 é o documento técnico oficial da pá carregadeira de rodas XPower da geração 6.0, em PDF com 1.098 páginas em inglês. Inclui pesos e dimensões da máquina completa, dados de cada componente, plano de manutenção, testes e regulagens e a descrição de funcionamento do motor diesel Liebherr com SCR, do arrefecimento, da hidráulica de trabalho, da direção, dos freios, do sistema elétrico, da transmissão XP-M, dos eixos, da cabine, dos opcionais e do diagnóstico.
A versão 22, de julho de 2021, traz a L550-1214 com motor Liebherr D934 A7 de 140 kW e 1.215 Nm (Stage IV / Tier 4, SCR) e acompanha a evolução da série: hidráulica revisada a partir de 50693, bloco de direção por joystick a partir de 51487, nova eletrônica da direção por joystick a partir de 55878 e sistema elétrico atualizado a partir de 54427.
Destaques deste material
- Transmissão XP-M (CP 210) com 2 embreagens de faixa e grupo rotativo hidrostático de eixo inclinado de 160 cm³; solenoides de troca com pressão máxima de 8,3 bar.
- Motor D934 A7 de 4 cilindros e 7 litros, injeção common rail de 2.000 bar, folga de válvulas de 0,3/0,4 mm a frio e SCR com pressão de operação de 2,2 bar.
- Bomba de trabalho A11VO95LRS (244 l/min) e bomba de direção A10VO 45 DFR (115 l/min), com blocos de comando M6-1477 e M6-1475.
- Pesos operacionais de 17.700 a 20.400 kg, caçambas de 3,2 e 3,6 m³ e força de desagregação de até 140 kN.
- Eixos MT-L3095II com relação total de 23,34 e contrapesos de 320 kg ou 550 kg por lado.
- Diretrizes de conservação do sistema SCR, proteção contra ruptura de mangueira e calibrações pelo software Sculi.
O que este manual cobre
- Introdução, segurança e conservação (incluindo o sistema SCR)
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel Liebherr e sistema SCR

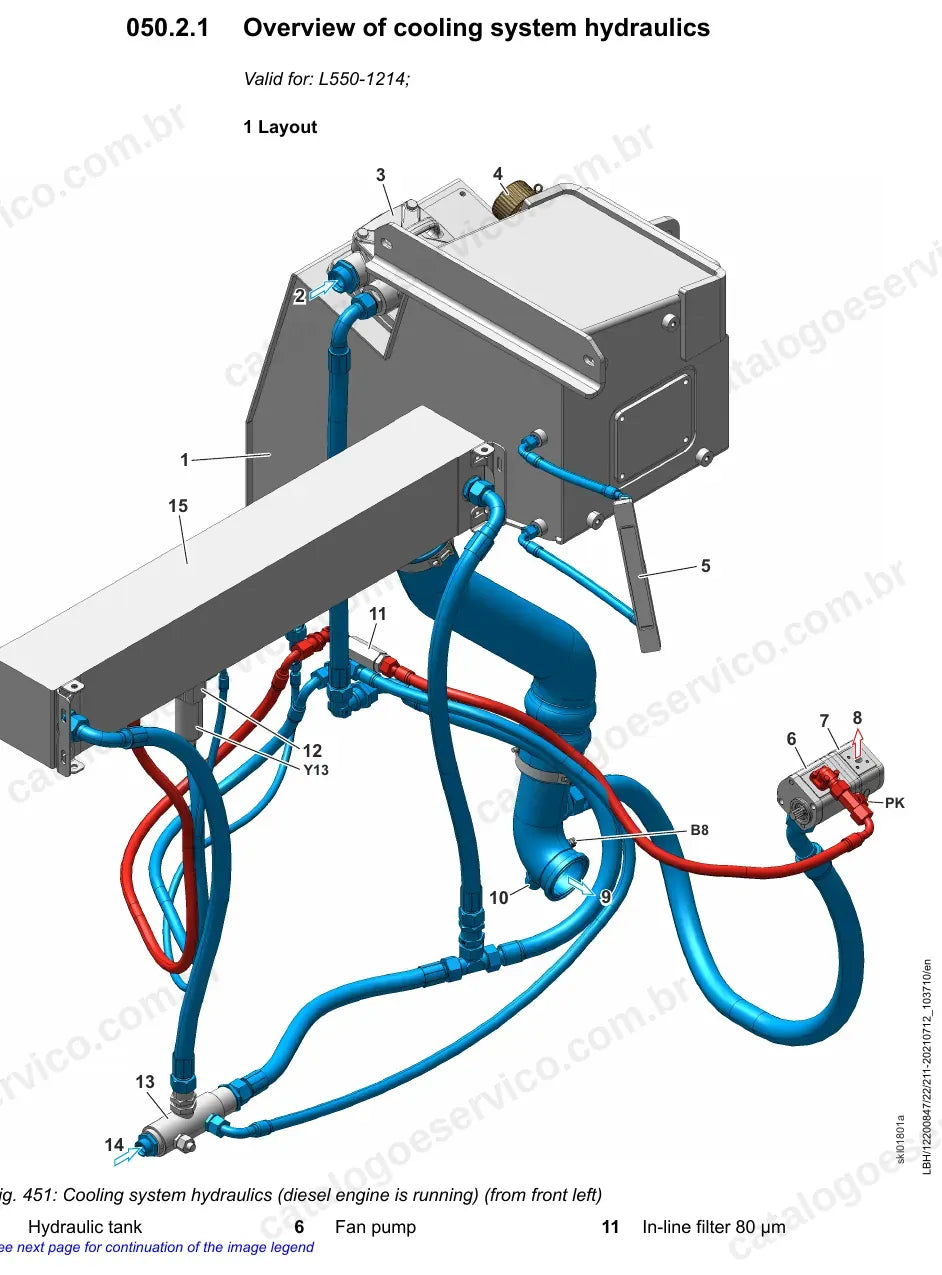

- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, ride control e proteção contra ruptura de mangueira
- Componentes hidráulicos e tanque

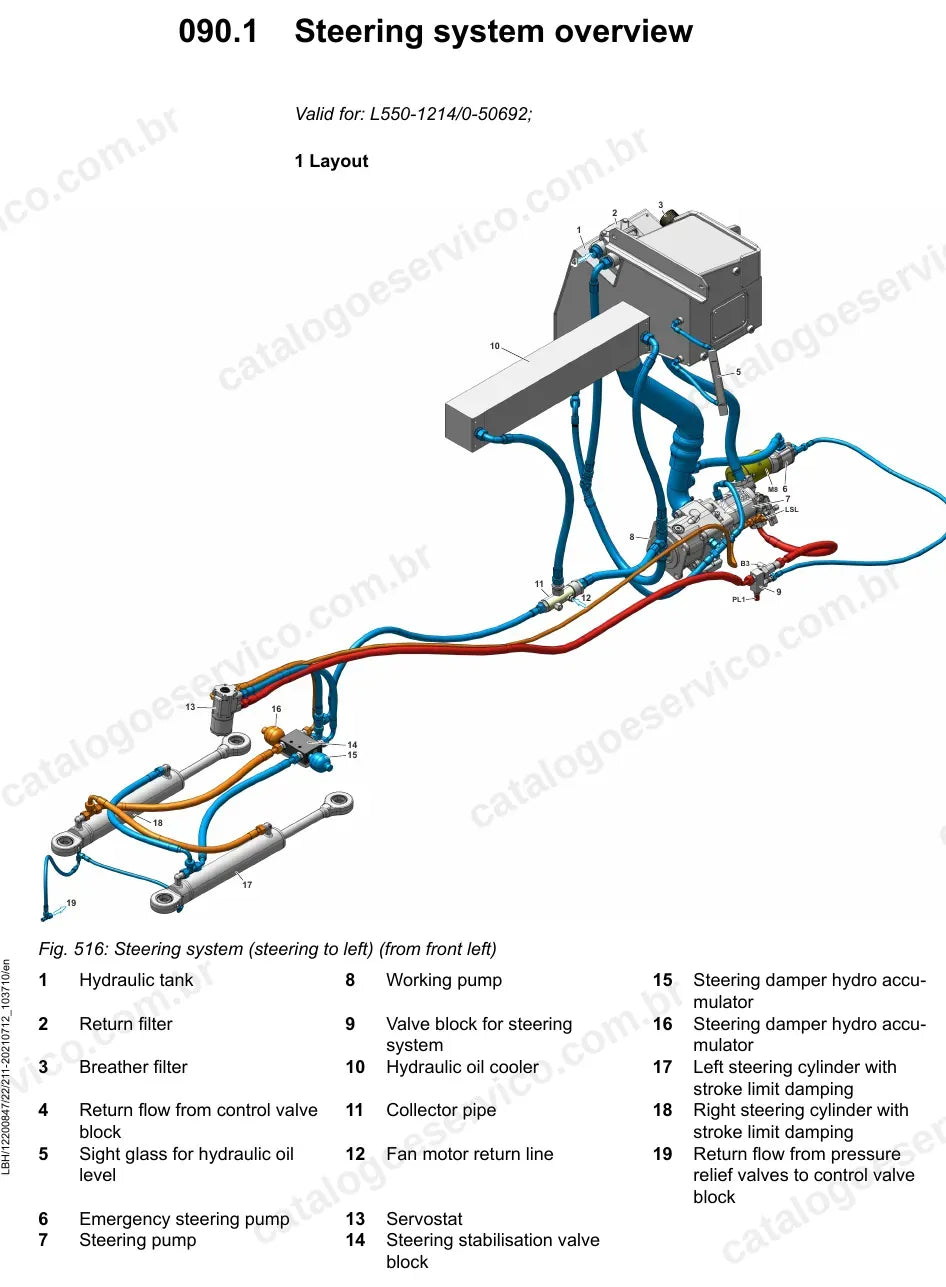

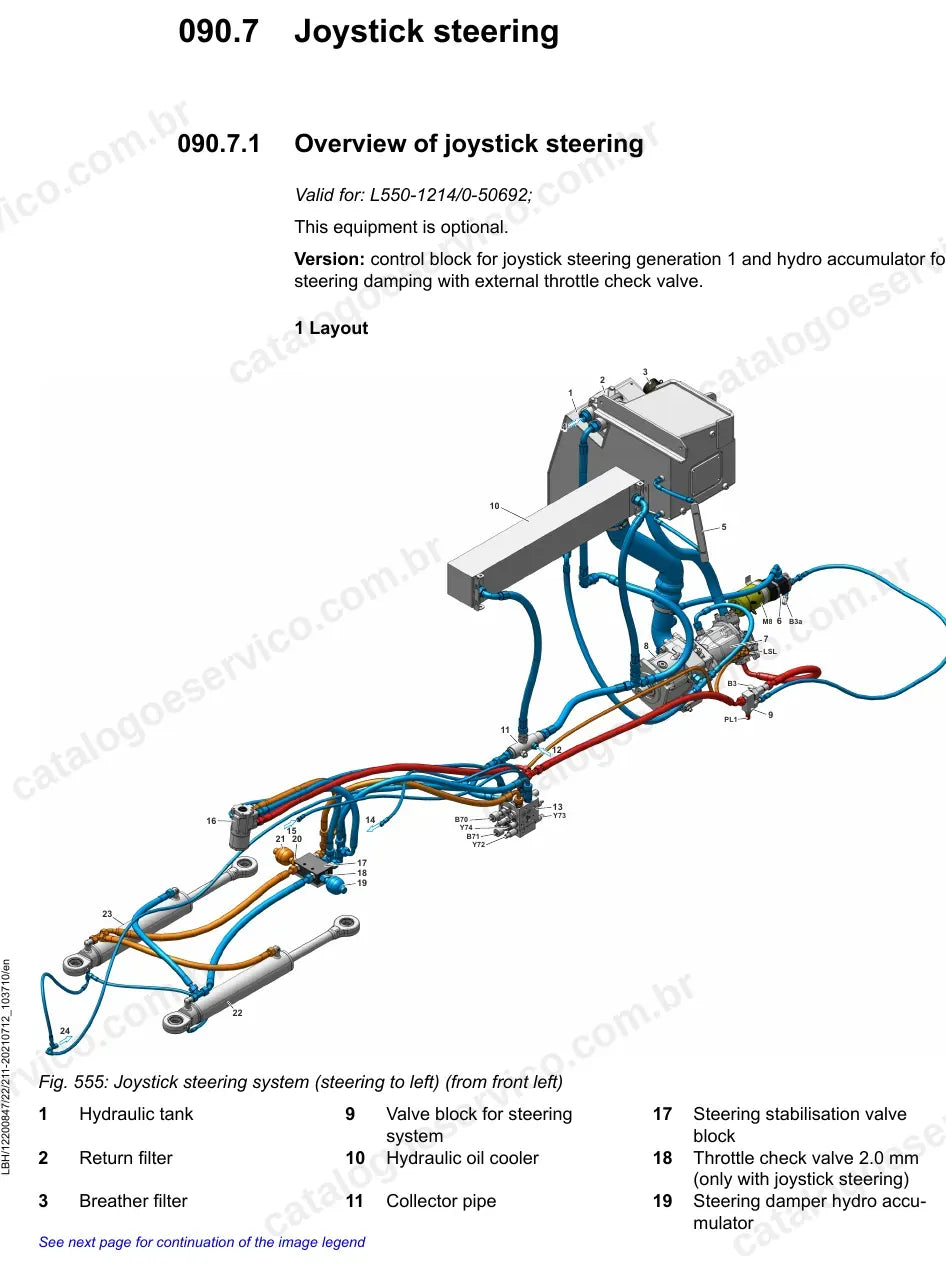

- Direção, direção de emergência e direção por joystick
- Sistema de freios
- Sistema elétrico e unidades de controle
- Transmissão XPower (hidráulica e eletrônica)
- Eixos e cardãs
- Chassi, carenagem, braços de elevação e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central e opcionais (LiDAT, Skyview 360°)
- Diagnóstico de falhas
Por que vale a pena
- Sequências de reparo e ajuste com os torques e valores nominais definidos para a L550-1214.
- Pressões de teste e regulagem da hidráulica de trabalho, direção, freios e arrefecimento, com os pontos de medição.

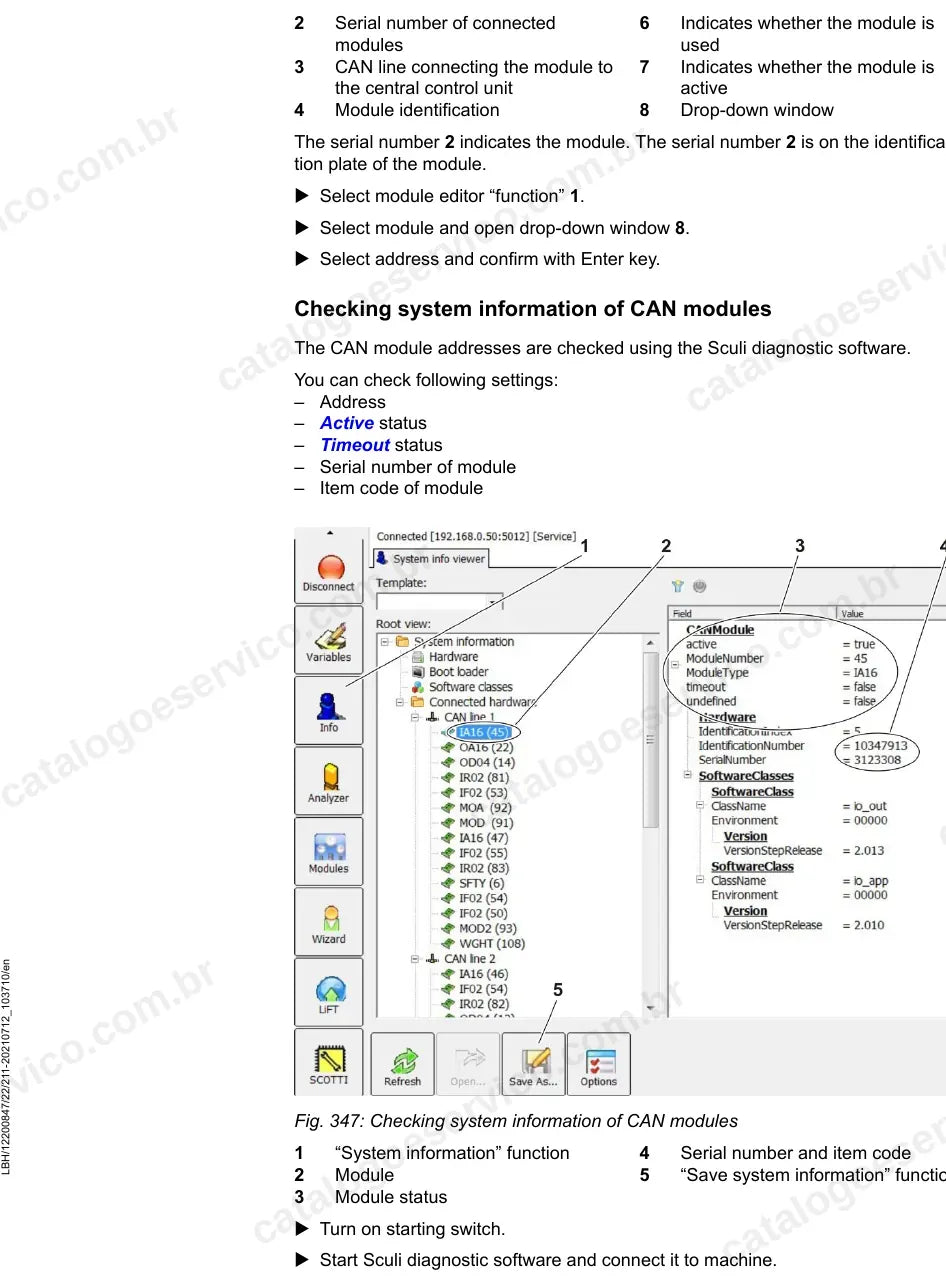

- Calibração da transmissão XPower e configuração dos módulos CAN no Sculi, passo a passo.
- Diagnóstico com alertas do SCR, códigos de serviço no display e tabelas de fusíveis.
Para quem é
Indicado para oficinas de linha amarela, técnicos de campo, frotistas de agregados e reciclagem e locadoras que operam a L550-1214 XPower e precisam de valores exatos para regular a transmissão e manter o pós-tratamento em dia.
Perguntas frequentes
Este manual é da L550-1214 ou da L550-1756?
Da L 550-1214, geração 6.0 com motor D934 A7 Stage IV / Tier 4. A L550-1756 tem manual próprio.
Está em português?
Não. O conteúdo está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Traz diagramas hidráulicos de trabalho, direção, freios e arrefecimento, além das figuras de layout dos componentes.
Como recebo o PDF?
O download é liberado quando o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
