O Manual de Serviço Liebherr L538-1754 é a documentação técnica oficial, em PDF de 954 páginas em inglês, da pá carregadeira de rodas Stage V fabricada em Bischofshofen. Começa pelos dados da máquina completa — pesos, cargas de tombamento e dimensões — e segue por manutenção, testes e regulagens, motor diesel com pós-tratamento, arrefecimento, hidráulicas de trabalho e de translação, direção, freios, sistema elétrico, transmissão, eixos, cabine, opcionais e diagnóstico.
Edição de outubro de 2021 para a L538-1754 da geração 6.1, com motor John Deere 4045CB551 de 125 kW e 697 Nm em nível Stage V, central Master5-Premium e display Display5; o livro separa o motor do ventilador até o nº 60945 e a partir de 60946, e os sensores de pressão dos cilindros a partir de 66348.
Destaques deste material
- Peso operacional de 13.500 a 14.160 kg, caçambas de 2,3 a 2,8 m³, força de desagregação de até 110 kN e carga de tombamento em linha reta de até 11.600 kg.
- Motor de 4 cilindros e 4.500 cm³, 125 kW a 2.000 rpm, com catalisador de oxidação, filtro de partículas e sistema SCR com fluido de escape diesel.
- Blocos de comando M6-1472 (cinemática Z) e M6-1474 (cinemática P), com vazões de 140 l/min na elevação e até 140 l/min nas funções adicionais.
- Proteção contra ruptura de mangueira, eletrônica da hidráulica de trabalho e ride control com módulo RSM16B3X.
- Direção por joystick com bloco S-01 P357 (até 150 l/min) e direção de emergência com bomba de 11 cm³.
- Calibrações via Sculi, configuração do Skyview 360° e da câmera de ré, além do LiDAT e da balança Liebherr.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel e pós-tratamento dos gases
- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, eletrônica e proteção contra ruptura de mangueira
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Direção, direção de emergência e direção por joystick
- Sistema de freios
- Sistema elétrico, unidades de controle e câmera de ré
- Transmissão
- Eixos, cardãs e pneus
- Chassi, braços de elevação Z e P e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, opcionais (LiDAT, Skyview 360°) e diagnóstico
Por que vale a pena
- Torques de aperto, folgas e valores nominais da L538-1754 em cada etapa de reparo e ajuste.
- Pressões de teste e regulagem da hidráulica de trabalho, translação, direção e freios, com o ponto de medição de cada uma.
- Calibrações e atualizações de software das unidades de controle e da transmissão, passo a passo no Sculi.
- Diagnóstico com símbolos de alerta, avisos do sistema SCR, códigos de serviço e tabelas de fusíveis.
Para quem é
Indicado para oficinas de linha amarela, técnicos de campo, locadoras e frotistas que já operam a L538-1754 Stage V e precisam lidar com o pós-tratamento, a eletrônica Master5 e as calibrações sem perder tempo de máquina parada.
Perguntas frequentes
Serve para a L538-1754 Stage V?
Sim. O manual é da L 538-1754, geração 6.1, motor John Deere 4045CB551 Stage V. Itens que mudaram na produção vêm separados por número de série.
É em português?
Não, o texto está em inglês técnico.
Tem diagramas hidráulicos?

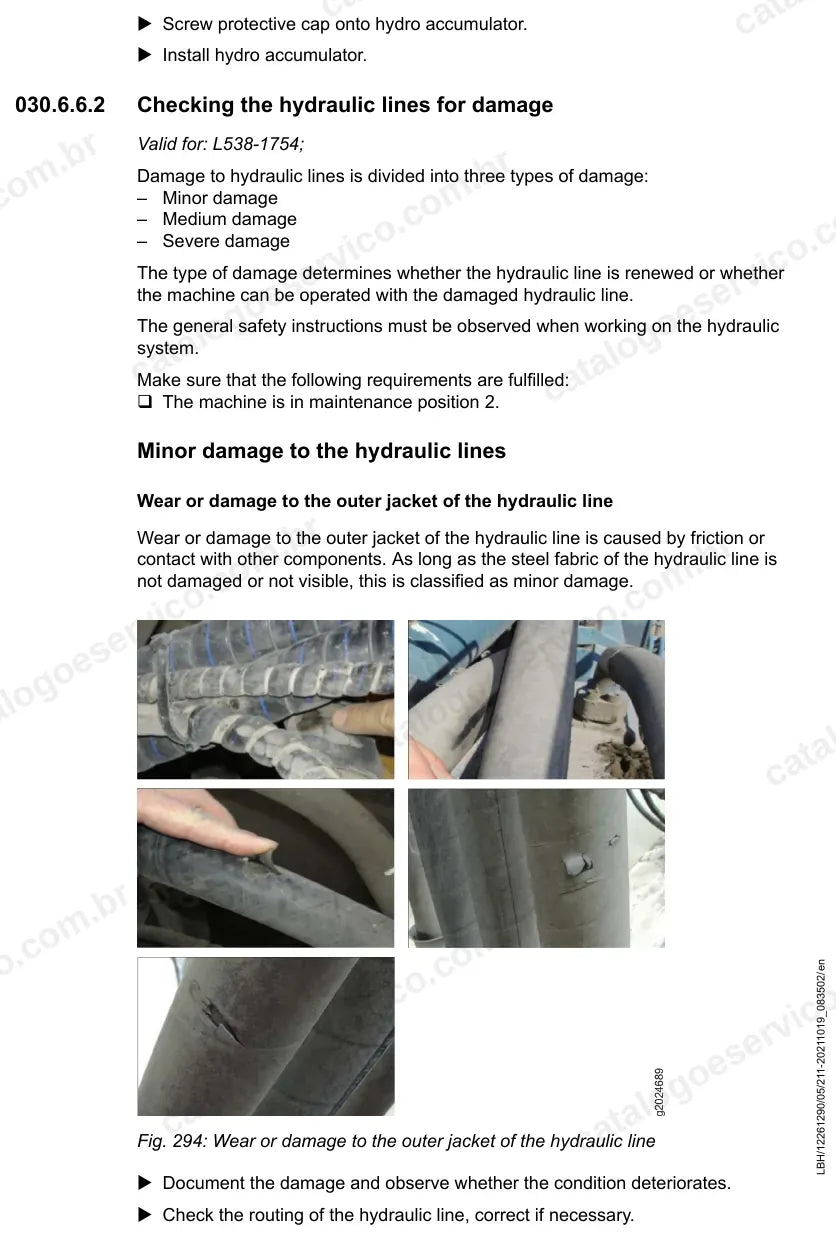

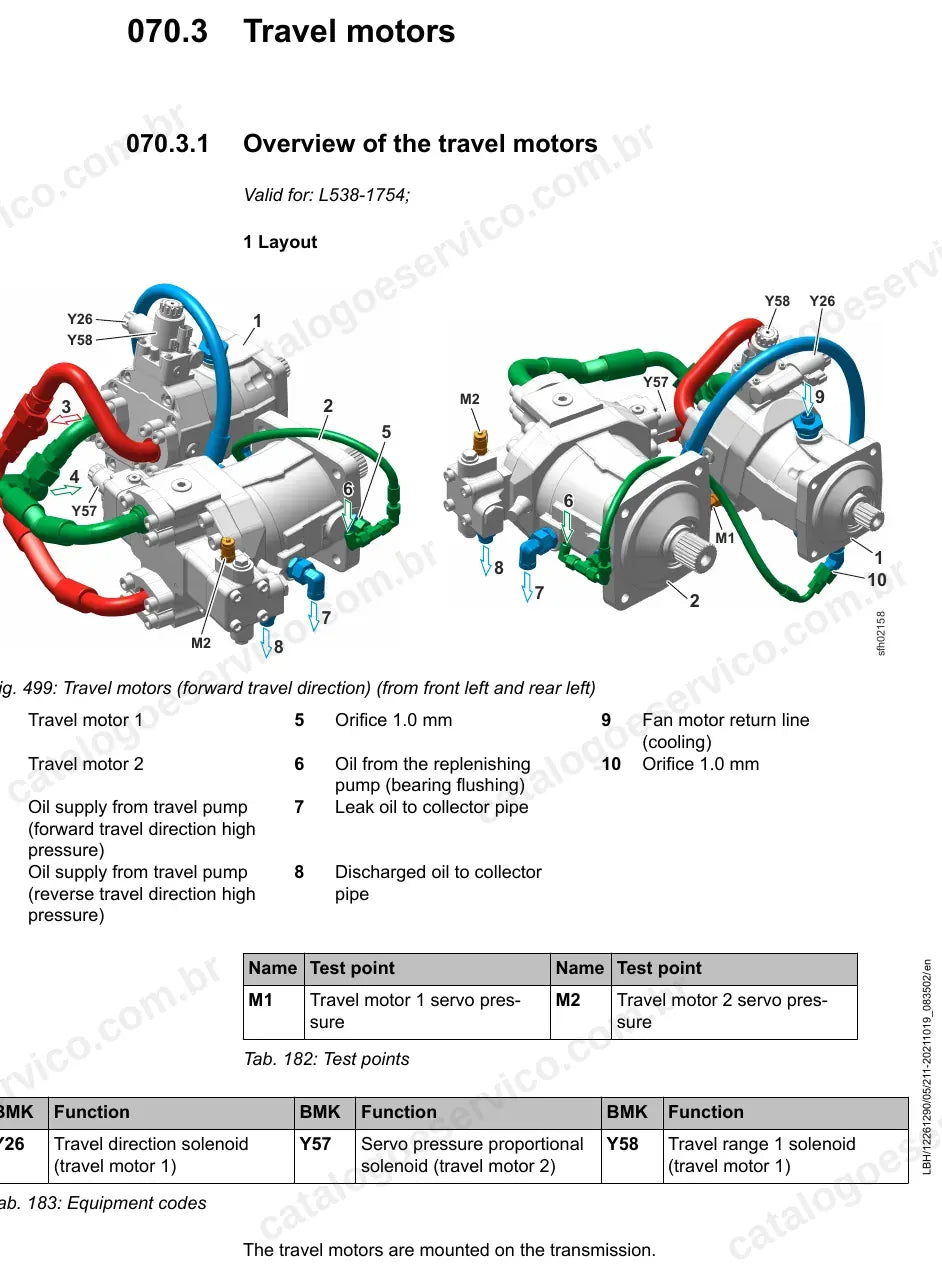

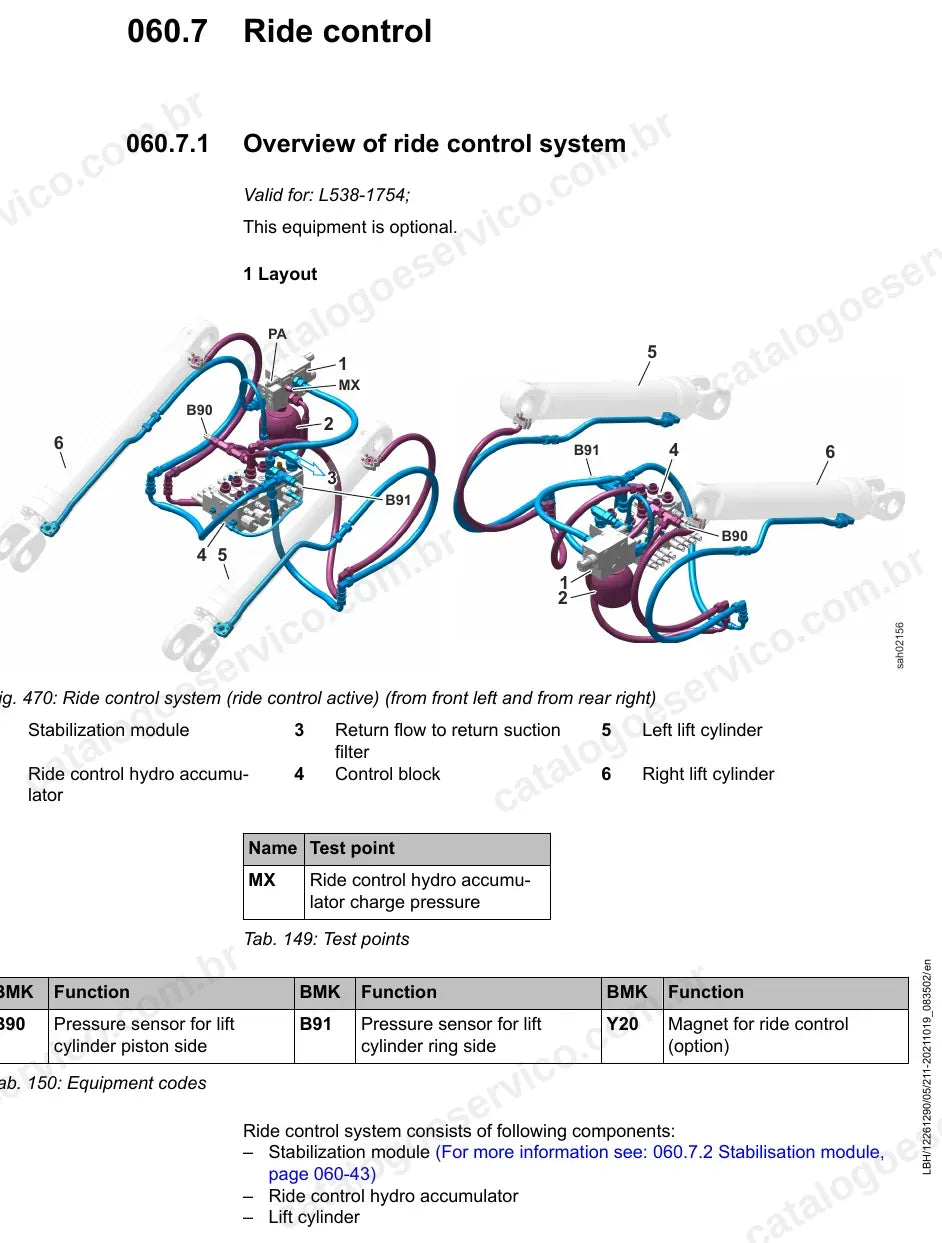

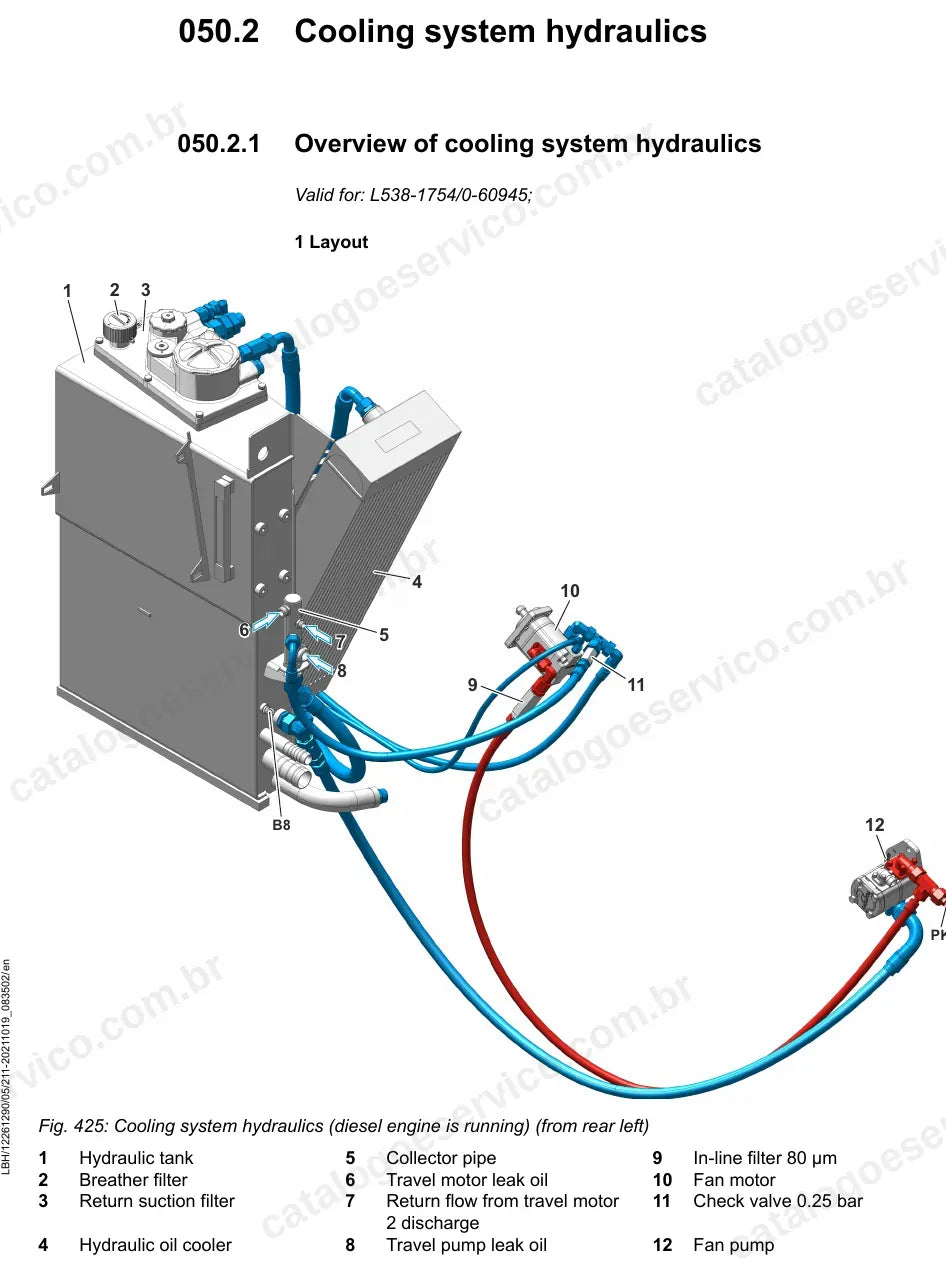

Sim. Traz diagramas hidráulicos dos sistemas de trabalho, translação, direção, freios e arrefecimento, além de figuras de layout dos componentes.
Como acesso o arquivo?
O PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
