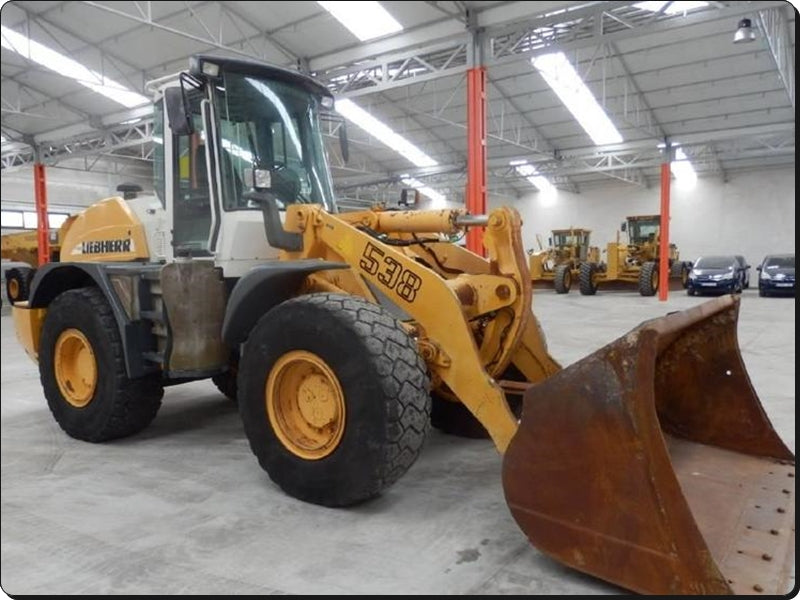

Produzida pela Liebherr Brasil em Guaratinguetá (SP), a pá carregadeira L538-1356 tem no Manual de Serviço Liebherr o seu documento técnico oficial: um PDF de 636 páginas em inglês com dados técnicos, plano de manutenção e inspeção, lubrificantes e quantidades, tarefas de teste e regulagem e a descrição de funcionamento do motor diesel, do arrefecimento, das hidráulicas de trabalho e de translação, da direção, dos freios, do sistema elétrico, da transmissão, dos eixos e da cabine.
Esta é a versão nacional da L538, com motor John Deere 4045 HF286 de 104 kW a 2.400 rpm e 525 Nm, nível Stage IIIA; a edição 05 de novembro de 2016 cobre a máquina a partir do nº de série 26611, com mudanças em 31321, 35803, 35975 e 37351.
Destaques deste material
- Motor John Deere 4045 HF286: 4 cilindros, diâmetro de 106 mm e curso de 127 mm, injeção common rail, marcha lenta de 850 rpm e máxima de 2.560 rpm.
- Tanque de combustível de 225 l e conjunto motriz com acoplamento Bowex T80.
- Hidráulica de trabalho com bomba A11VO 75 LRDS (171 l/min), bloco M6-15 e módulo de estabilização RSM2-16 do ride control.
- Translação hidrostática por bomba A4VG 85 EP e motores A6VM 60 HA1R e A6VM 150 EP, transmissão 319 e 2.795 rpm de saída a 40 km/h.
- Eixos 113/162 e 319/113/96 com bitola de 1.900 mm e contrapesos de 1.005 kg e 790 kg.

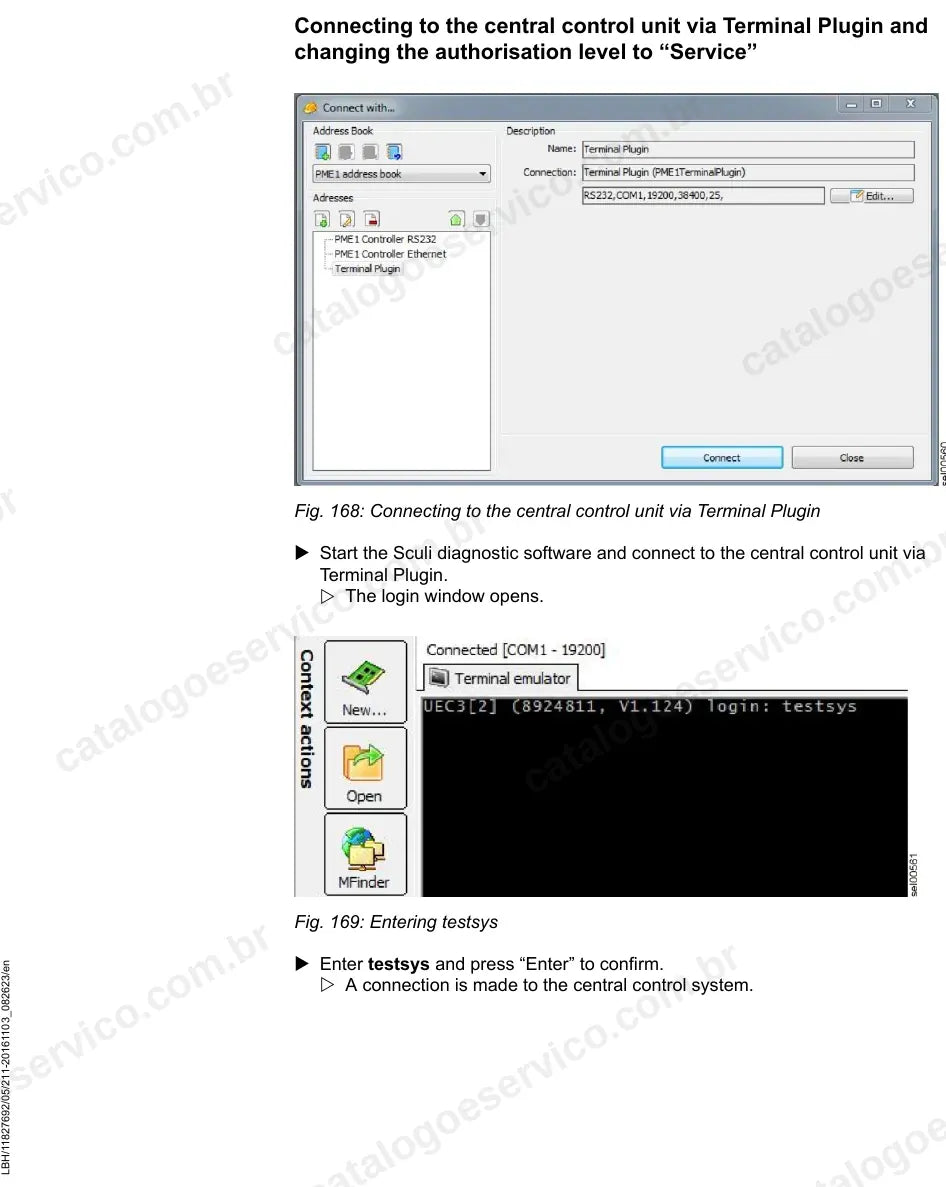

- Tarefas de teste organizadas por sistema — máquina, motor, arrefecimento, hidráulicas, direção, freios, elétrica e transmissão — e acesso à central via Sculi com Terminal Plugin.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Plano de manutenção, lubrificantes e quantidades
- Testes e regulagens
- Grupo motriz (motor diesel John Deere)
- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Direção e direção de emergência
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade de controle
- Transmissão, eixos e cardãs
- Chassi, braços de elevação Z e P, engate rápido e cabine
- Diagnóstico de falhas e fusíveis
Por que vale a pena
- Torques de aperto e valores de ajuste da L538-1356 para cada intervenção.
- Pressões nominais e de teste da hidráulica de trabalho, translação, direção e freios, com pontos de medição.

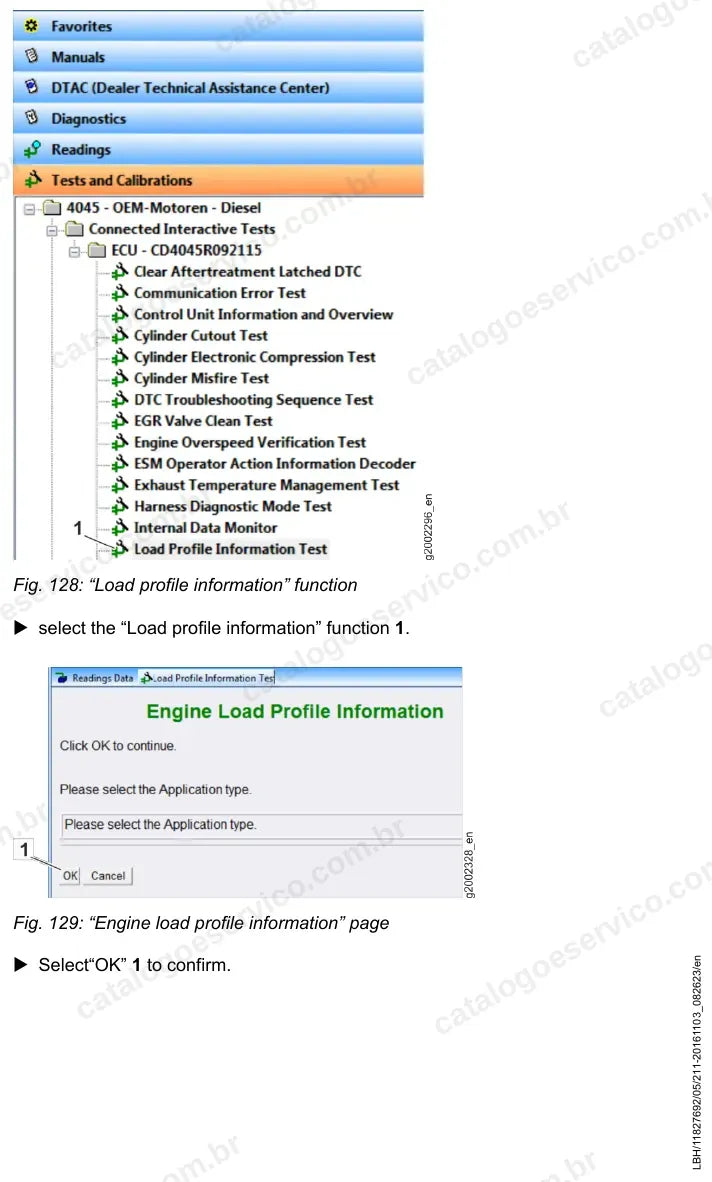

- Leitura do perfil de carga do motor e ajustes pela central eletrônica com o software Sculi.
- Diagnóstico por símbolos de alerta e códigos de serviço no display, além da troca de fusíveis.
Para quem é
Pensado para concessionárias, oficinas e mecânicos que atendem a frota brasileira da L538-1356 em construção, agronegócio, mineração leve e prefeituras, e precisam dos valores de fábrica para manter a máquina produtiva.
Perguntas frequentes
Este manual serve para a L538 fabricada no Brasil?
Sim. É o manual da L 538-1356 produzida pela Liebherr Brasil, com motor John Deere 4045 HF286 Stage IIIA, a partir do nº de série 26611.
Está em português?
Não. Apesar de a máquina ser nacional, o manual está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Traz diagramas hidráulicos da translação, direção, freios e transmissão, entre outros.
Como recebo?
Depois que o pagamento é aprovado, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
