Para quem cuida da versão de braço telescópico da linha compacta, o Manual de Serviço Liebherr L509-1778 é o documento técnico oficial em PDF, com 772 páginas em inglês, da pá carregadeira produzida pela Liebherr-Werk Bischofshofen. Ele cobre dados técnicos com curvas de carga, plano de manutenção, testes e regulagens, e a descrição de funcionamento do motor Yanmar 4TNV98CT Stage V, da hidráulica de trabalho e de translação, da transmissão de 2 marchas, dos eixos, dos freios, do sistema elétrico e da cabine.
A L509-1778 usa cinemática telescópica: braço de 2.475/3.650 mm, cilindro telescópico com curso de 1.200 mm e cilindro compensador, altura de basculamento de 4.500 mm e garfo com elevação máxima de 4.800 mm. O manual traz curvas de carga próprias e separa itens nas séries 61329 (bomba de trabalho KP30), 65272 (hidráulica de trabalho e engate rápido) e 65923 (proteção contra ruptura de linha).
Destaques deste material
- Dados da máquina com caçamba de 0,9 m³: peso operacional de 7.000 kg, carga de tombamento articulada de 3.800 kg e força de desagregação de 49 kN.
- Caçambas para material leve de 1,6 e 2,0 m³ e garfo FEM II com alcance máximo de 1.515/2.695 mm conforme a posição do telescópio.

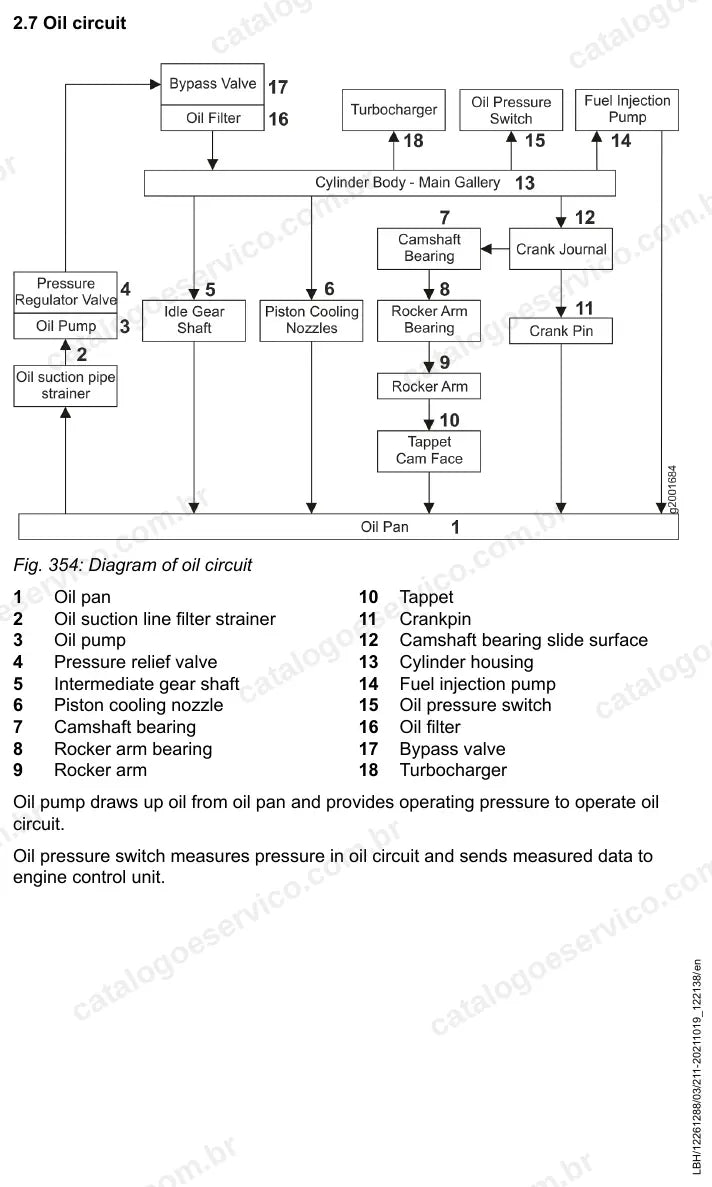

- Motor Yanmar 4TNV98CT Stage V de 54 kW e 280 Nm, com DPF fechado e recirculação de gases controlada eletronicamente.
- Translação com bomba A4VG065 e motor A6VM115, transmissão 367 de 2 marchas (2,75 e 1,31) e eixo dianteiro com bloqueio de diferencial acionável.

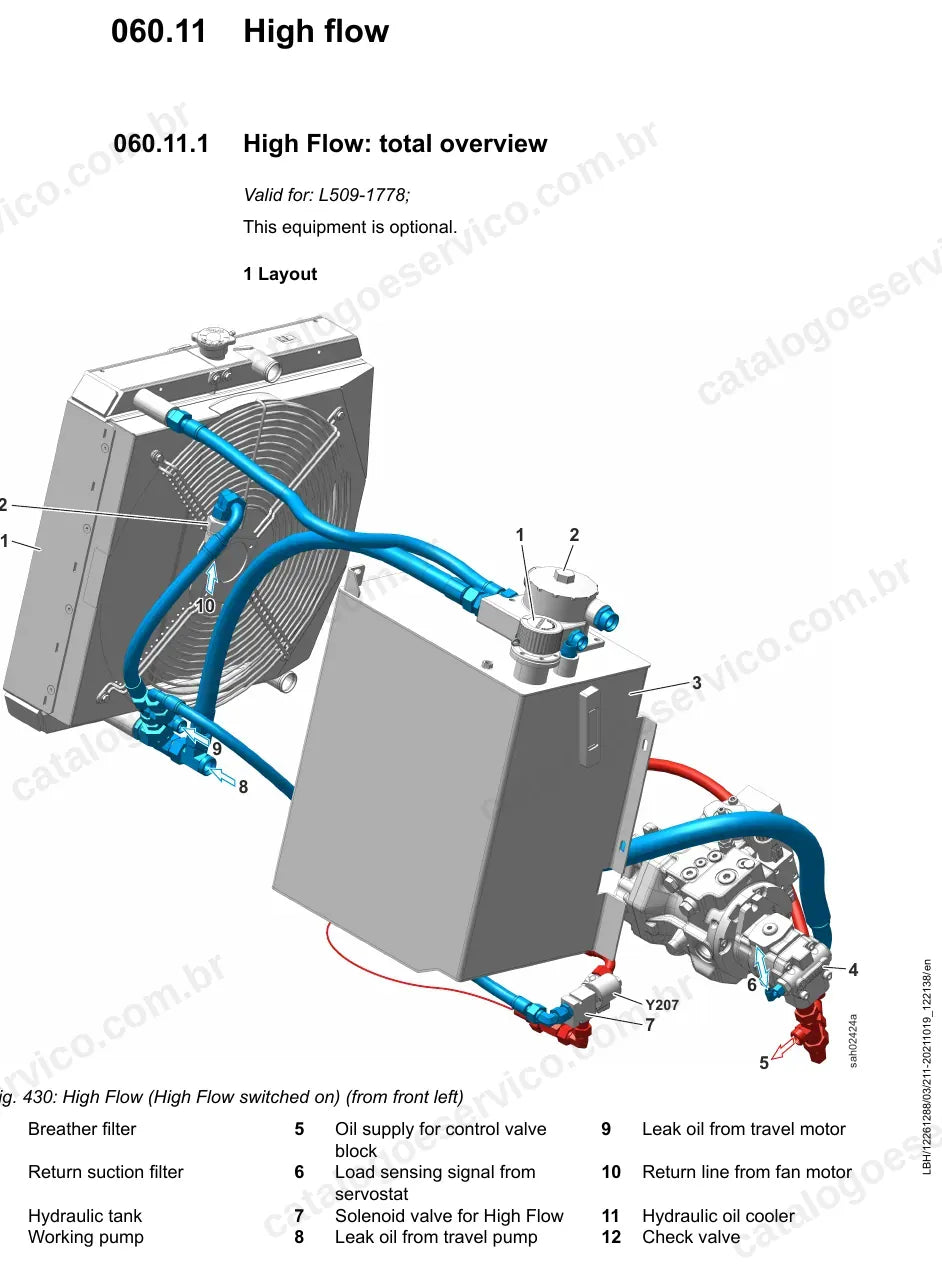

- Capítulo de eletrônica da hidráulica de trabalho, com vazão regulada, High flow opcional e central Master5-Mini.
- Torques do cilindro telescópico (180 Nm no pistão) e do cilindro compensador (700 Nm no mancal da haste).
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos e curvas de carga
- Manutenção, testes e regulagens
- Motor Yanmar Stage V

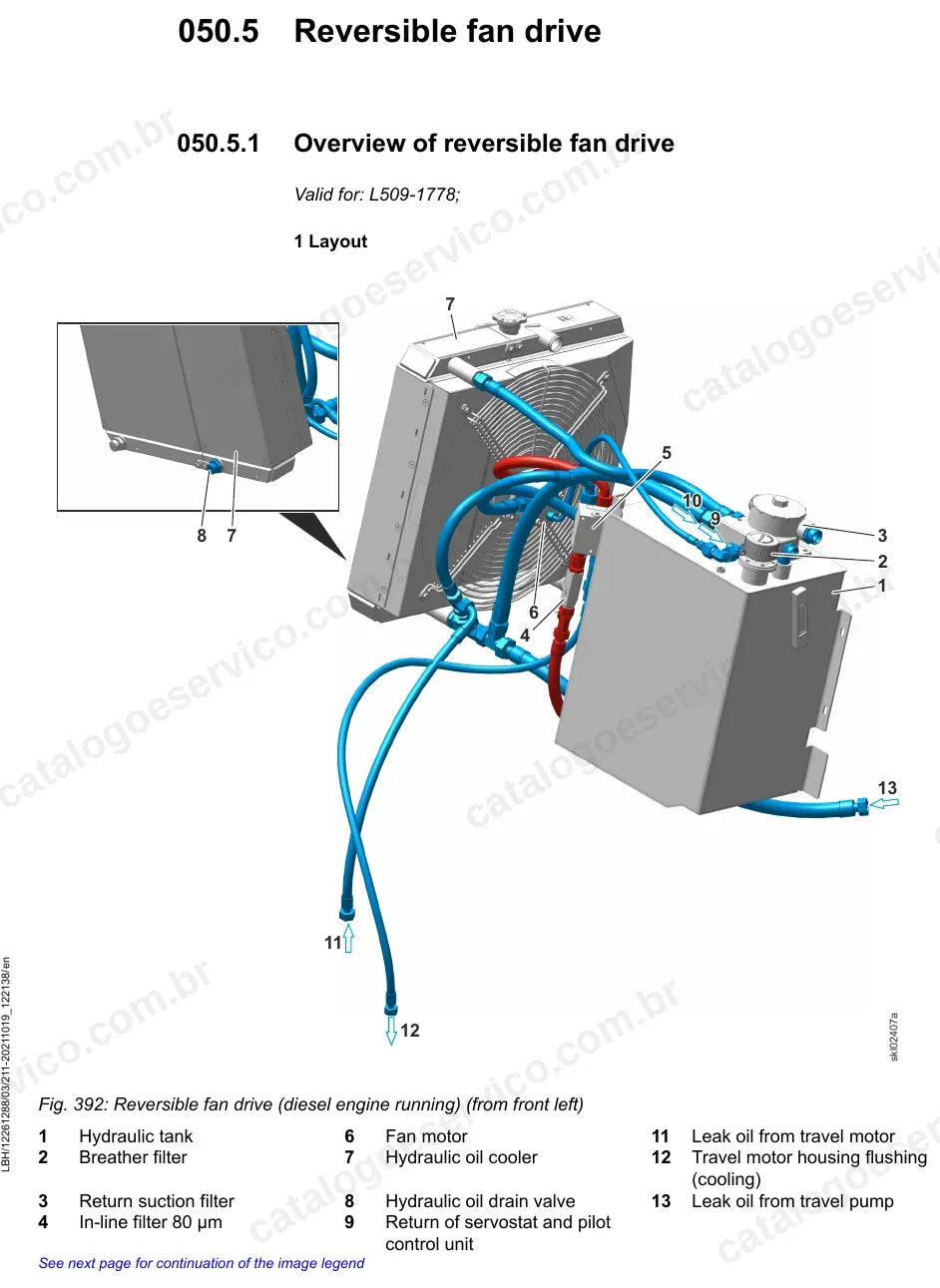

- Arrefecimento e ventilador reversível
- Hidráulica de trabalho e cinemática telescópica
- Eletrônica da hidráulica, vazão regulada e High flow
- Hidráulica de translação e tanque
- Direção e freios
- Sistema elétrico e central de controle
- Transmissão de 2 marchas, eixos e cardãs
- Estrutura, engate rápido e cabine
- Lubrificação central e LiDAT
- Diagnóstico e solução de falhas
Por que vale a pena
- Sequências de fábrica para desmontar, montar e ajustar componentes com torques de aperto definidos.

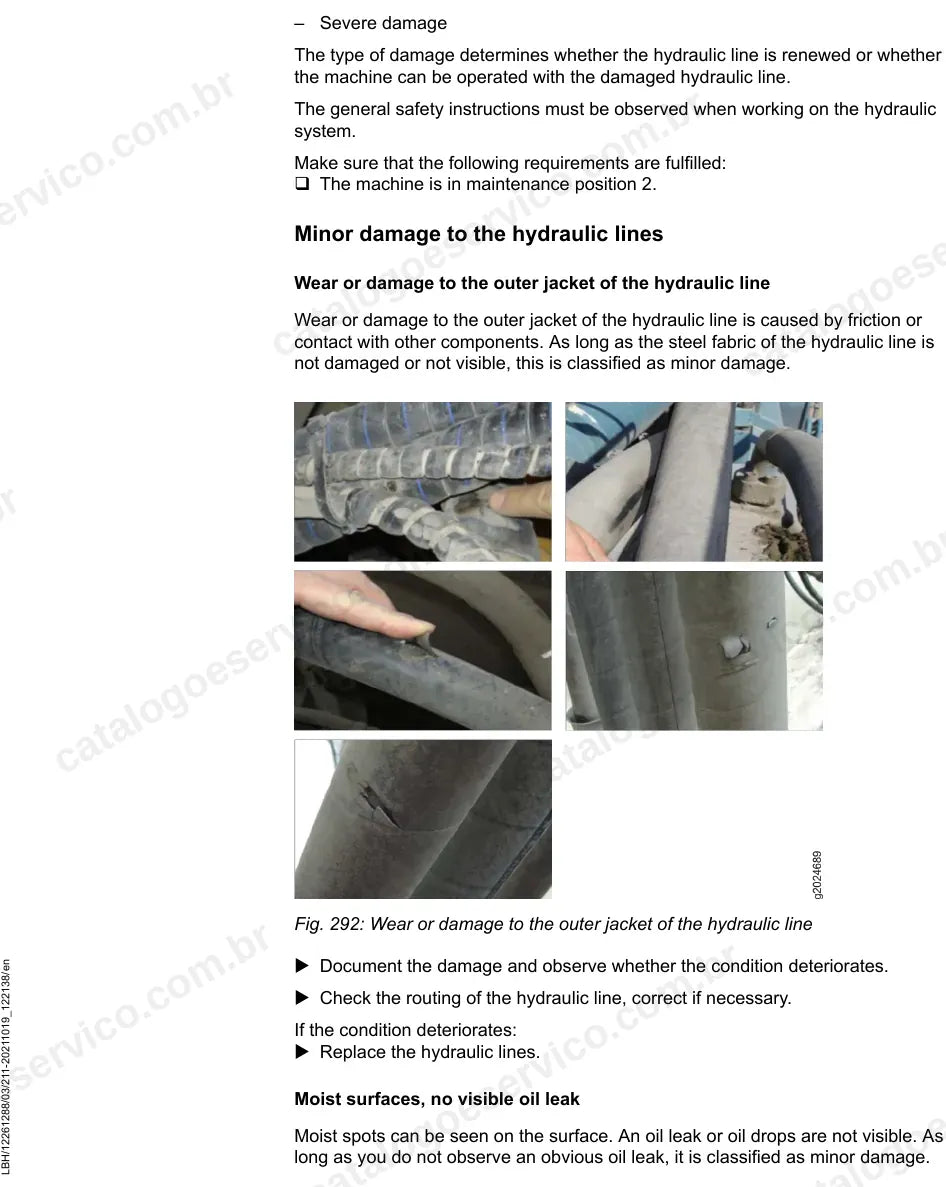

- Pressões e valores nominais para testar a hidráulica de trabalho, a translação, a direção e os freios.
- Descrição de funcionamento da cinemática telescópica e da eletrônica da hidráulica para localizar falhas.
- Códigos de serviço no display e rotinas de diagnóstico da central eletrônica.
Para quem é
Indicado para oficinas, mecânicos de campo, locadoras e frotistas que usam a L509-1778 para carregar em altura e manusear cargas com garfo, e precisam dos valores de fábrica da versão telescópica.
Perguntas frequentes
Serve para a L509 com braço convencional?
Não. Este manual é da L 509-1778, versão com cinemática telescópica. As versões com braço Z têm manuais próprios (L509-1581 e L509-1582).
Está em português?
Não. O manual está em inglês técnico, no padrão de serviço da Liebherr.
Traz as curvas de carga?
Sim. O capítulo de dados técnicos inclui curvas de carga com a explicação dos símbolos, além das tabelas de caçamba, caçamba para material leve e garfo.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
