Para as pás carregadeiras L507 S, L509 S e L514 Stereo, o Manual de Serviço Liebherr é o documento técnico oficial em PDF, com 600 páginas em inglês editadas pela Liebherr-Werk Bischofshofen. São 20 capítulos: descrição do produto e dados técnicos, manutenção, motor diesel, arrefecimento, hidráulica de translação e de trabalho, direção com bomba de emergência, freios, sistema elétrico, caixa de transferência, eixos, chassi, lubrificação central, cabine, braço de elevação, implementos, reparos e opcionais.
Este volume atende os tipos 787 (L507 S) e 789 (L509 S) a partir do nº 9099 e 790 (L514) a partir de 14000, com faixa 2 de 0 a 30 km/h na L507 S e na L514. Os motores são D404T-01 de 46 kW, D405T-00 de 54 kW e, na L514, o D504T-03 de 4.525 cm³ e 72 kW; a hidráulica de trabalho da L507/L509 é tratada em separado até o nº 12753 e a partir de 12754.
Destaques deste material
- L514: motor D504T-03 com 395 Nm a 1.680 rpm e 2.400 rpm nominais, caçamba de 1,4 a 1,5 m³, 77 kN de força de desagregação e pesos de 8.350 e 8.520 kg.
- L514 nas versões com cinemática em Z e cinemática P, cada uma com seus dados de braço de elevação.

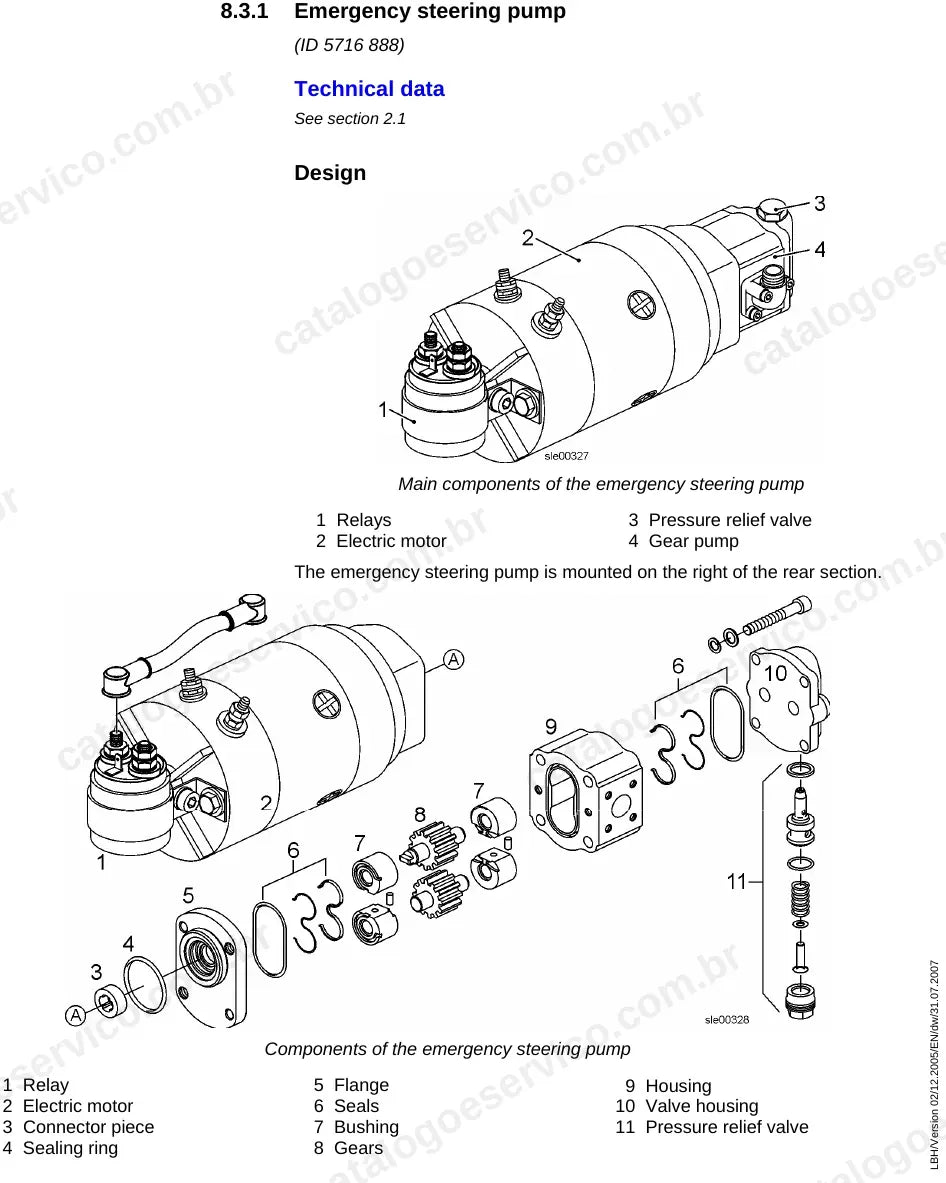

- Bomba elétrica de direção de emergência da L514, com relés, válvula de alívio e bomba de engrenagens.
- Faixas de velocidade: 0–9 e 0–30 km/h na L507 S e 0–8 e 0–30 km/h na L514.
- L507 S com 5.240 kg e caçamba de 0,9 m³; L509 S com 6.080 kg, caçamba de 1,1 m³ e 55 kN.

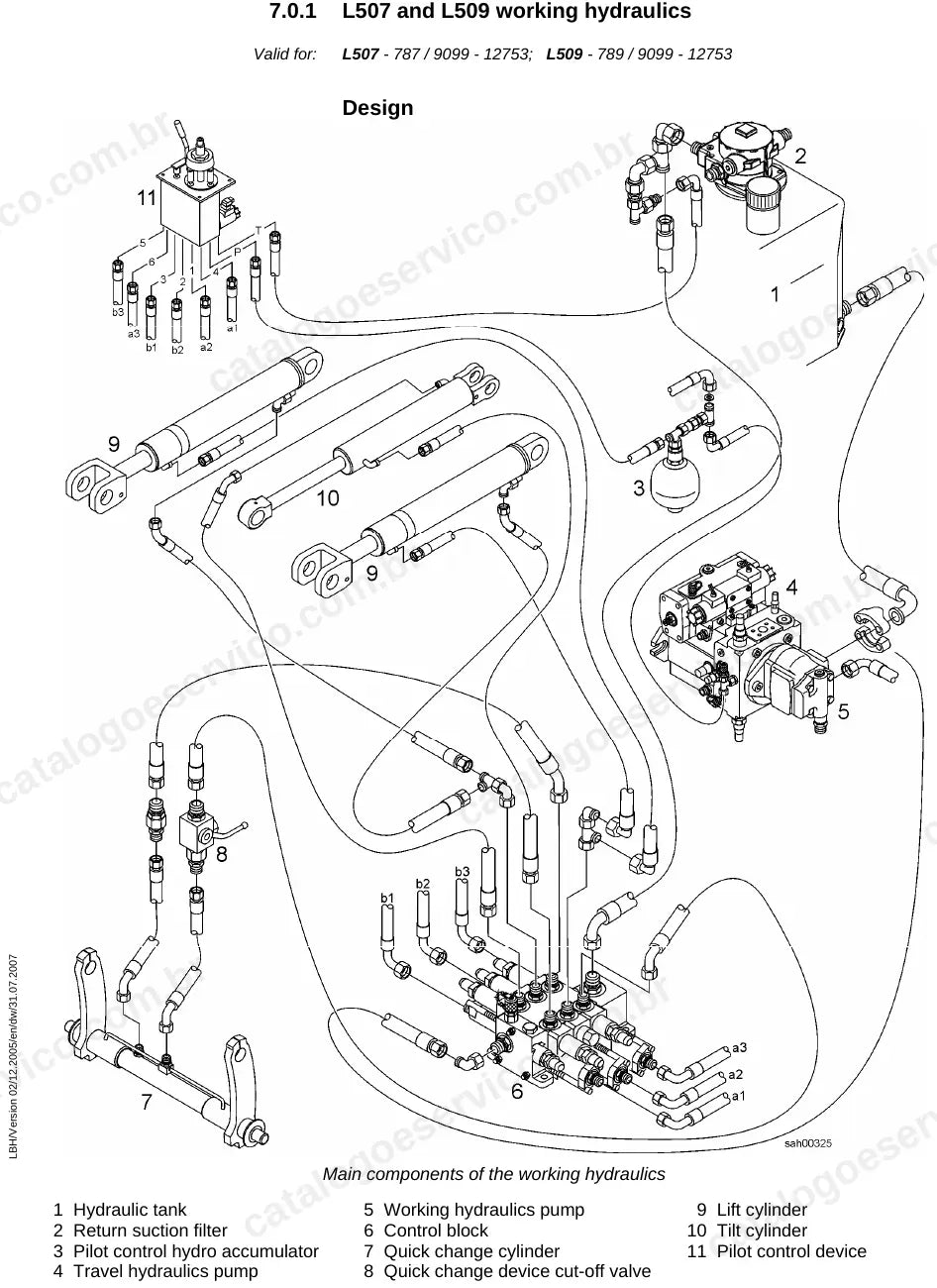

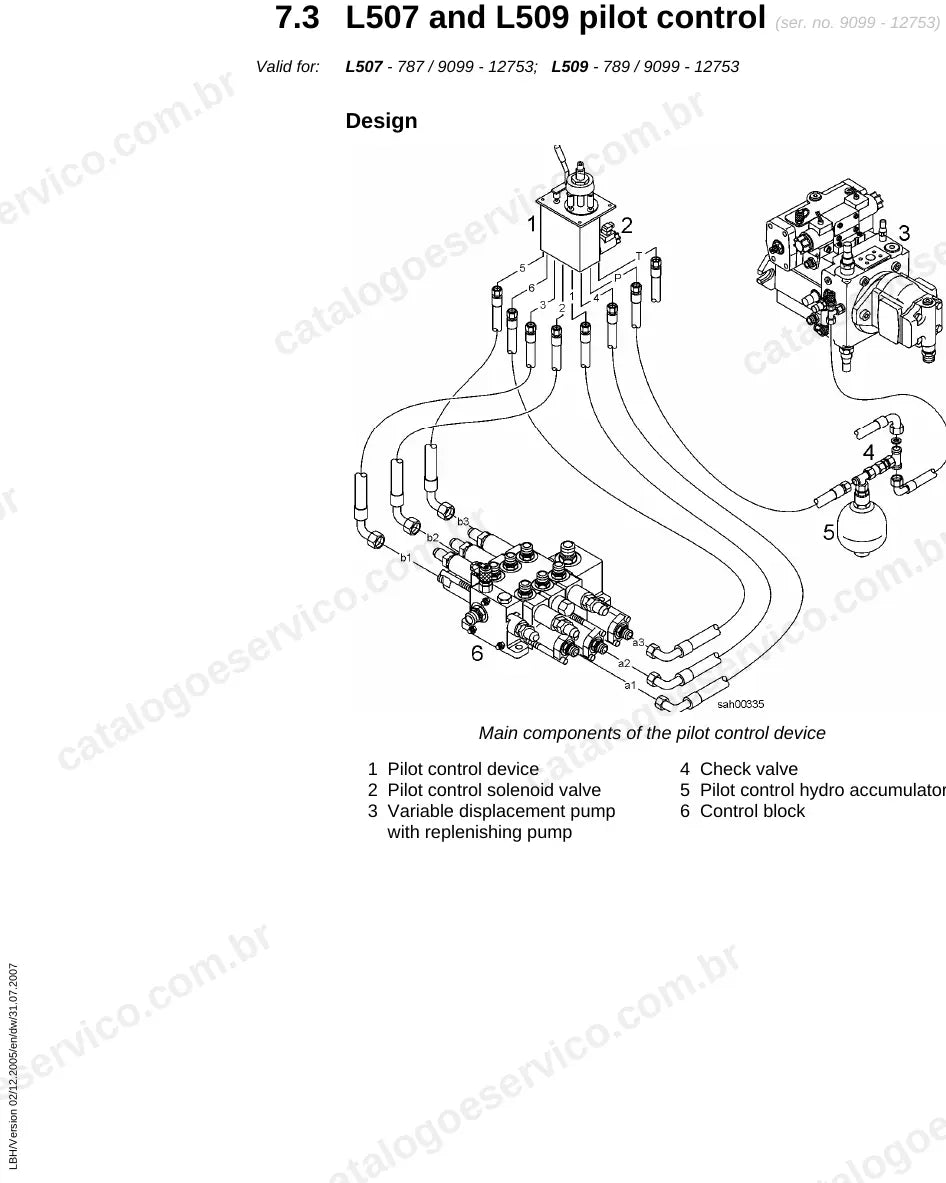

- Pilotagem e hidráulica de trabalho das L507/L509 até o nº 12753, com acumulador da pilotagem e bomba de vazão variável.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Manutenção
- Motor diesel
- Sistema de arrefecimento
- Hidráulica de translação
- Hidráulica de trabalho
- Sistema de direção
- Sistema de freios
- Sistema elétrico
- Caixa de transferência
- Eixos e cardãs
- Chassi e contrapeso
- Lubrificação central
- Carenagens e acesso à cabine
- Cabine, aquecimento e ar-condicionado
- Braço de elevação e engate rápido
- Implementos e acessórios
- Reparos e solução de problemas
- Opcionais
Por que vale a pena
- Valores nominais de teste e regulagem de pressões da translação, da hidráulica de trabalho e da direção de cada tipo.
- Tabelas de manutenção, lubrificação e abastecimento com especificações de fluidos.
- Capítulo de reparos e solução de problemas para diagnóstico de falhas.
- Descrição de montagem e funcionamento dos componentes, com dados por modelo e faixa de série.
Para quem é
Para oficinas, mecânicos de campo e frotistas que ainda operam L507 S, L509 S e L514 Stereo da geração Stage II em obras, agricultura e pátios, e precisam dos dados de fábrica para regular e reparar essas máquinas.
Perguntas frequentes
Serve para a L514 Stereo?
Sim. O manual cobre a L514 (tipo 790) a partir do nº 14000, além das L507 S e L509 S (tipos 787 e 789) a partir do nº 9099.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos dos sistemas e a descrição do sistema elétrico com figuras de esquema.
Como recebo?
Após a aprovação do pagamento, o arquivo em PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
