Documento técnico oficial da Liebherr em PDF, o Manual de Serviço Liebherr L509-1582 tem 790 páginas em inglês e trata da pá carregadeira compacta da geração 6 fabricada em Bischofshofen, na Áustria. O livro percorre dados técnicos, intervalos de manutenção, lubrificantes e tarefas de teste e regulagem, e descreve o funcionamento do motor Yanmar 4TNV98CT, do arrefecimento com ventilador reversível, das hidráulicas de trabalho e de translação, da transmissão, dos eixos, dos freios, do sistema elétrico e da cabine.
A L509-1582 é a versão de tração reforçada da família: bomba A4VG065 de 158,1 l/min, motor hidráulico A6VM115, transmissão 367 de 2 marchas (relações 2,75 e 1,31) com sensor de rotação B101, eixo dianteiro com bloqueio de diferencial acionável de 100% e freio de serviço em dois circuitos, com o disco úmido no eixo dianteiro.
Destaques deste material
- Unidade de freio/inching 046113MN: pistão regulador de 50 bar no 1º circuito e cilindro mestre de 150 bar no 2º circuito, com teste de pressão do 1º circuito usando manômetro de 40 bar.
- Relação total dos eixos de 15,43, eixo traseiro sem autoblocante e bloco de válvulas do freio de estacionamento e do bloqueio de diferencial.
- Motor Yanmar 4TNV98CT de 54 kW e 280 Nm nas fases Stage IIIB / Tier 4 Final e Stage V (a partir da série 53995), com DPF fechado.
- Capítulos de hidráulica e eletrônica da transmissão, incluindo a troca de marchas.
- Central Master 4 até a série 60029 e Master5-Mini a partir de 60030, com atualização de software e conexão do Sculi.
- Tabela de pneus homologados, de 15.5/55R18 a 455/70R20, com pressões recomendadas para cada eixo.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos

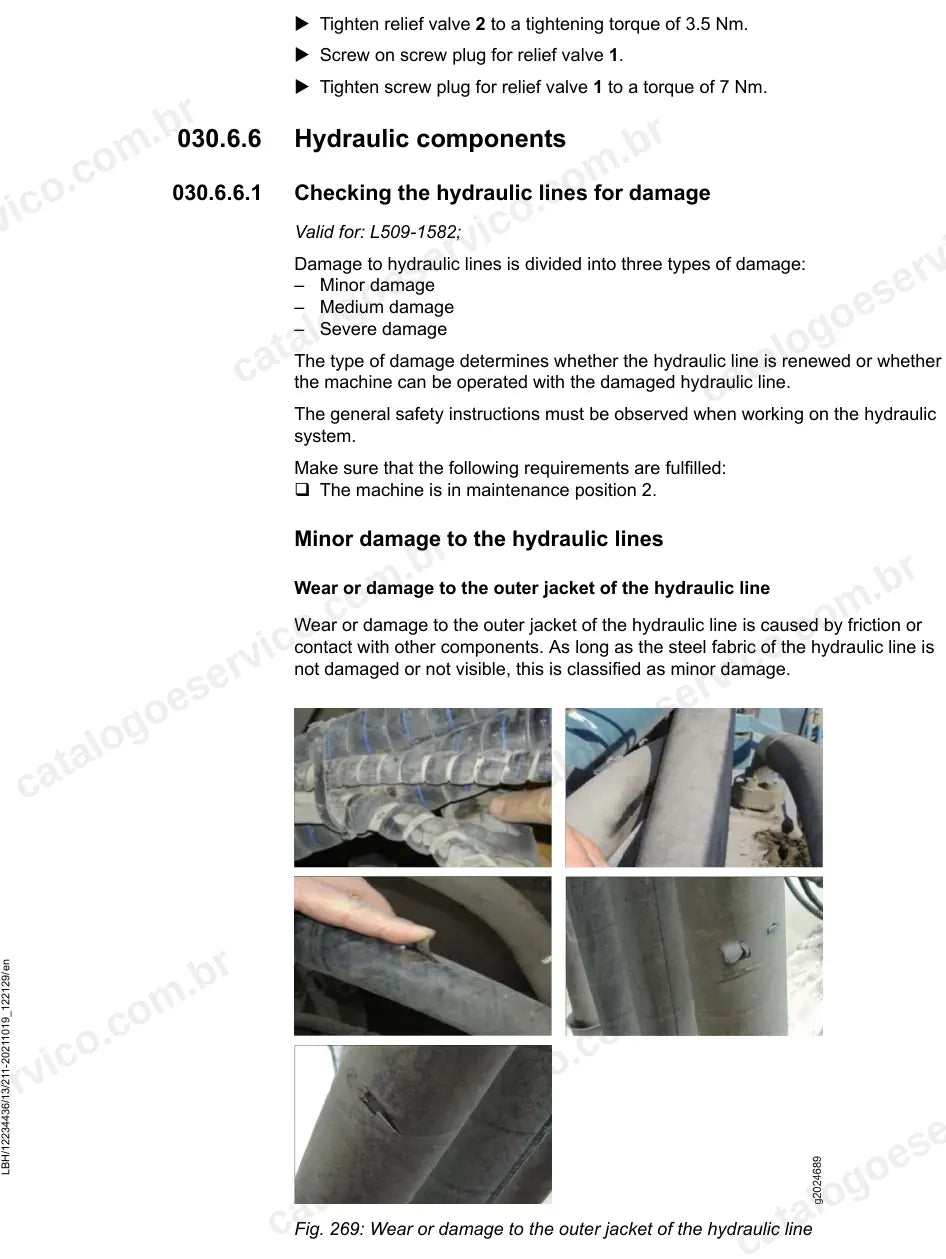

- Manutenção, testes e regulagens

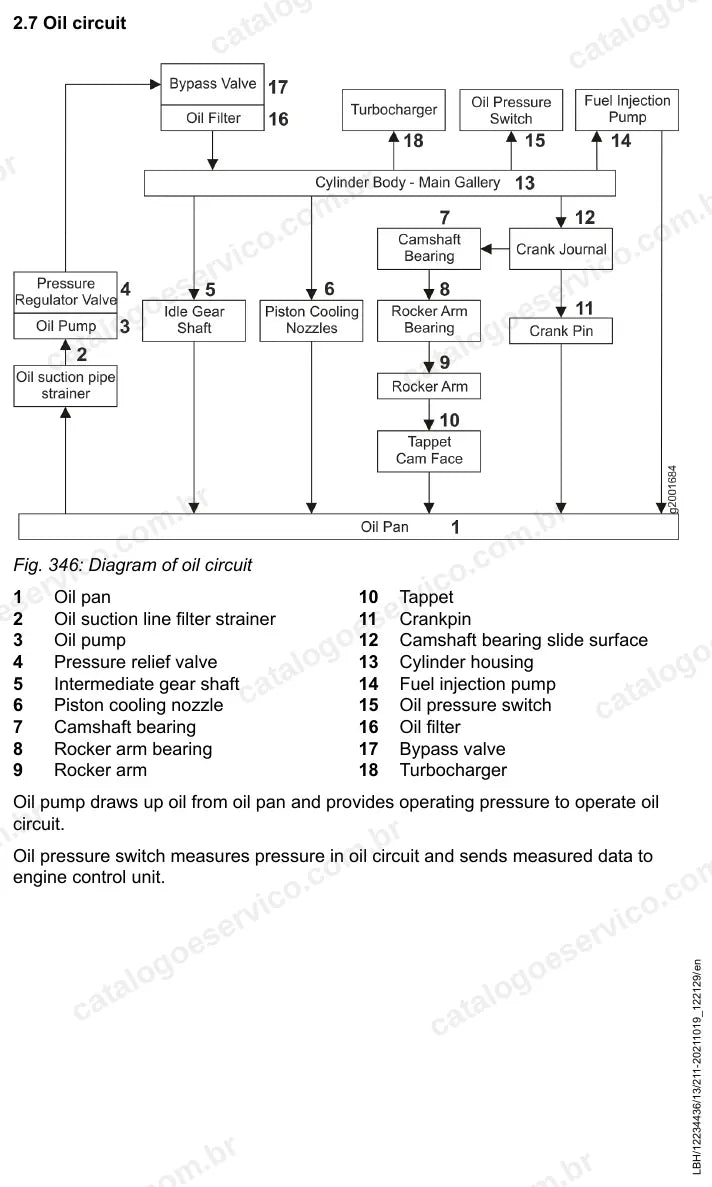

- Motor Yanmar e sistema de escape

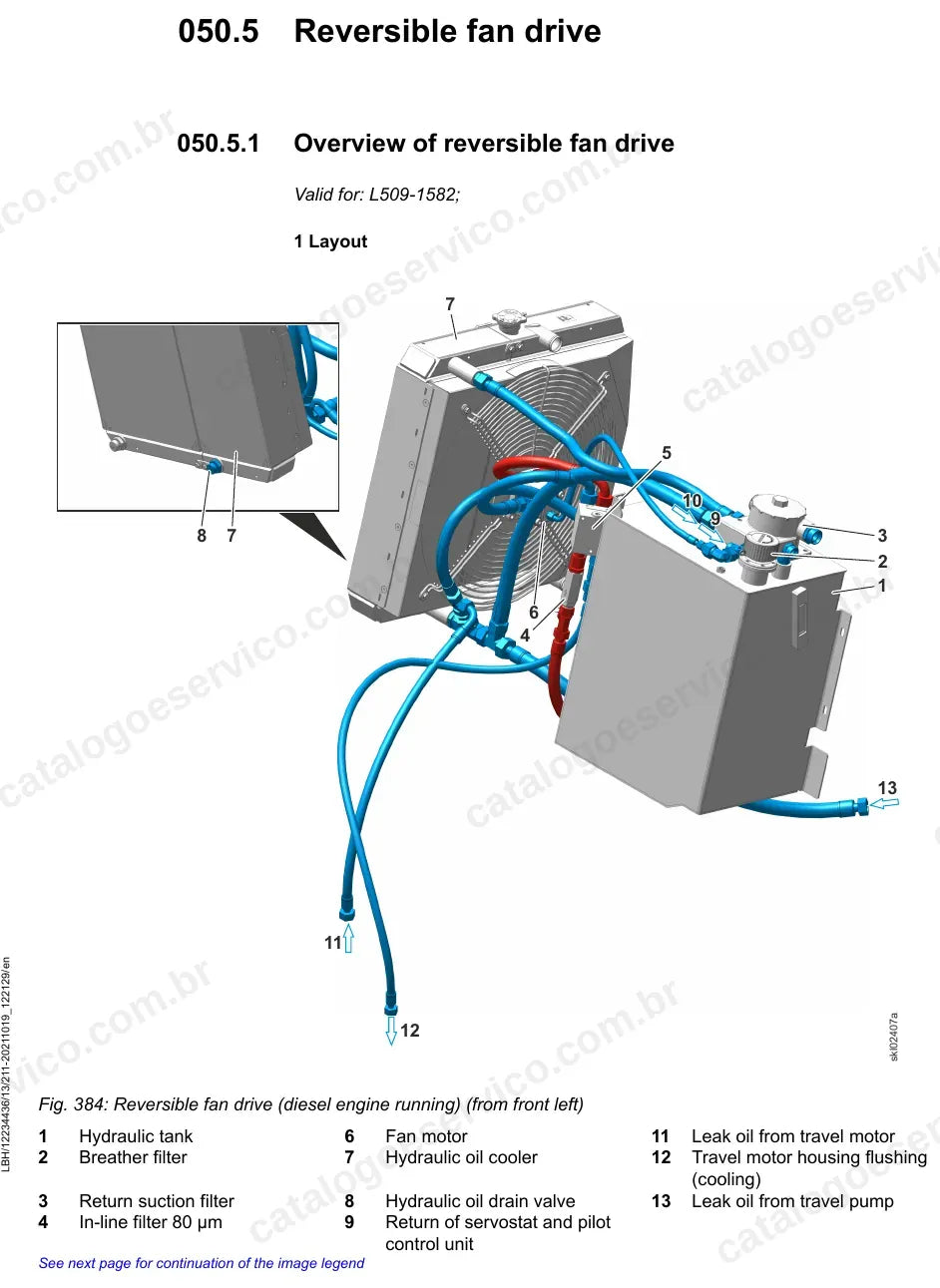

- Arrefecimento e ventilador reversível

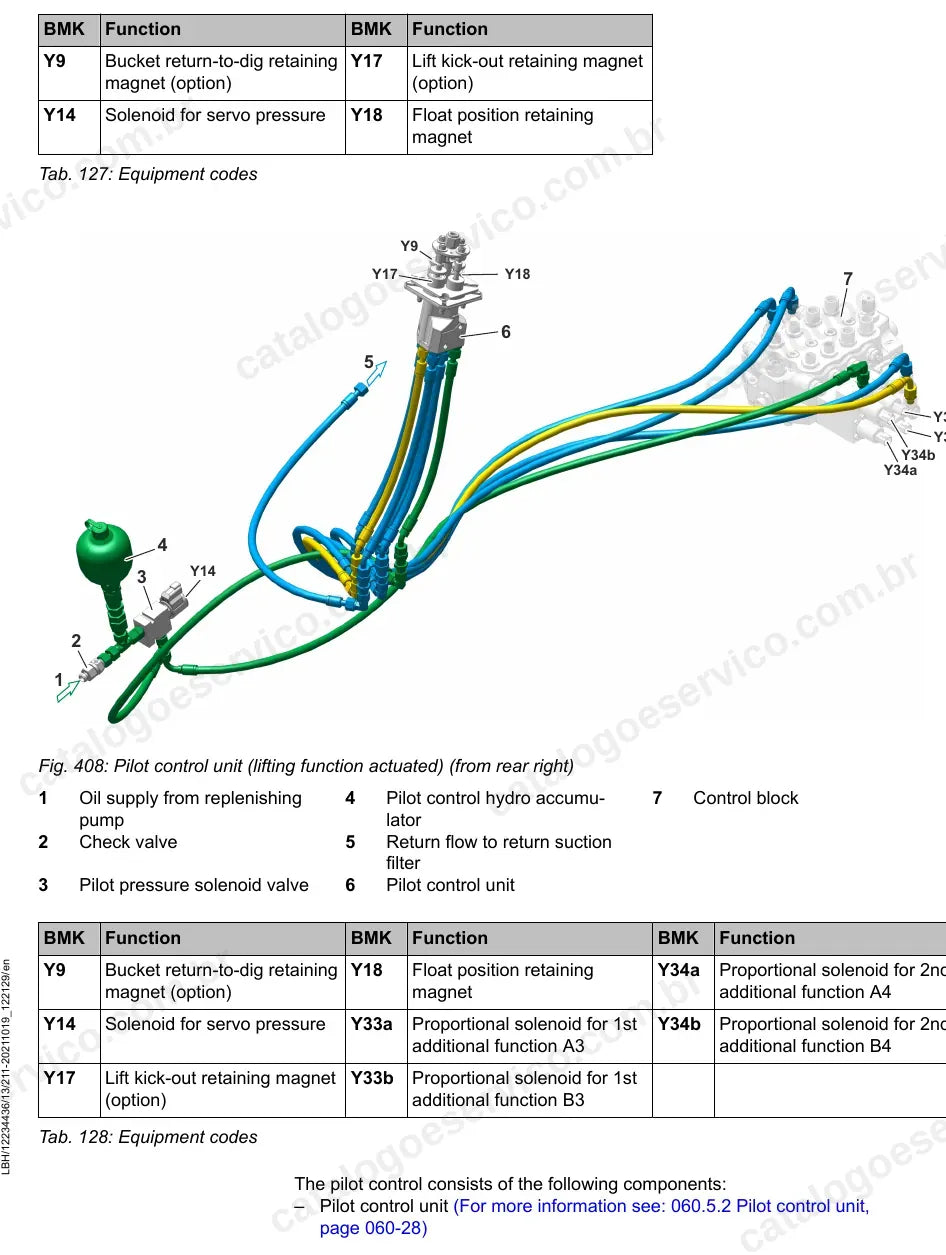

- Hidráulica de trabalho, vazão regulada e High flow
- Hidráulica de translação e tanque
- Direção
- Freio de serviço de 2 circuitos e freio de estacionamento
- Sistema elétrico e centrais Master
- Transmissão: hidráulica e eletrônica
- Eixos, bloqueio de diferencial e cardãs
- Estrutura, braços Z, cabine e lubrificação central
- LiDAT e diagnóstico de falhas
Por que vale a pena
- Procedimentos de desmontagem, montagem e ajuste com torques de aperto e valores nominais da L509-1582.
- Pontos de medição e pressões de teste dos dois circuitos de freio, da translação e da hidráulica de trabalho.
- Descrição de funcionamento da transmissão de 2 marchas e do bloqueio de diferencial para localizar falhas.
- Diagnóstico com códigos de serviço no display e rotinas de software das centrais eletrônicas.
Para quem é
Pensado para oficinas, mecânicos de campo, locadoras e frotistas que mantêm a L509-1582 em operação e precisam dos valores de fábrica da transmissão de 2 marchas, do bloqueio de diferencial e do freio de 2 circuitos.
Perguntas frequentes
O que muda em relação ao manual da L509-1581?
A L509-1582 tem bomba e motor de translação maiores, transmissão 367 de 2 marchas, bloqueio de diferencial de 100% e freio de serviço de 2 circuitos com disco úmido. Esses sistemas têm capítulos e valores próprios neste manual.
Está em português?
Não. O manual está em inglês técnico, como a documentação de serviço original da Liebherr.
Serve para máquinas Stage V?
Sim. Os dados do motor cobrem as fases Stage IIIB / Tier 4 Final e Stage V, a partir do número de série 53995.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
