Descrição
Especificações
O Manual de Serviço Liebherr ER954B-ER974B-ER984B é o documento técnico oficial em PDF, com 3.006 páginas em inglês, para as escavadeiras hidráulicas de esteiras com acionamento por motor elétrico ER 954B, ER 974B e ER 984B, reunido com a documentação das versões diesel R 954, R 964, R 974 B e R 984 B/C. Os grupos vão de informações gerais, ferramentas e dados técnicos ao motor elétrico, acoplamento e caixa de distribuição, sistema hidráulico, componentes hidráulicos, sistema elétrico, giro, translação, material rodante, sistema de ar comprimido, lubrificação central, implementos e cabine.
O diferencial está na parte elétrica de potência: dados dos motores trifásicos Alstom e Leroy-Somer (como o FLS 355LC de 355 kW, 480 V e 60 Hz da ER 974B), painéis de média tensão de 400 V e 480 V e de alta tensão de 3.300 V e 4.160 V com esquemas e listas de componentes, chave geral e o dispositivo de proteção e monitoramento CET 4 do motor.
Destaques deste material
- Motor Leroy-Somer FLS 355LC da ER 974B: 355 kW a 1.780 rpm, torque de 1.905 Nm, corrente de 502 A em 480 V e partida estrela-triângulo.
- Painéis elétricos de potência por versão: ER 954B em 400 V, ER 974B em 380/400 V, 480 V e 3.300 V e ER 984B em alta tensão de 4.160 V, com arranjo e lista de componentes.

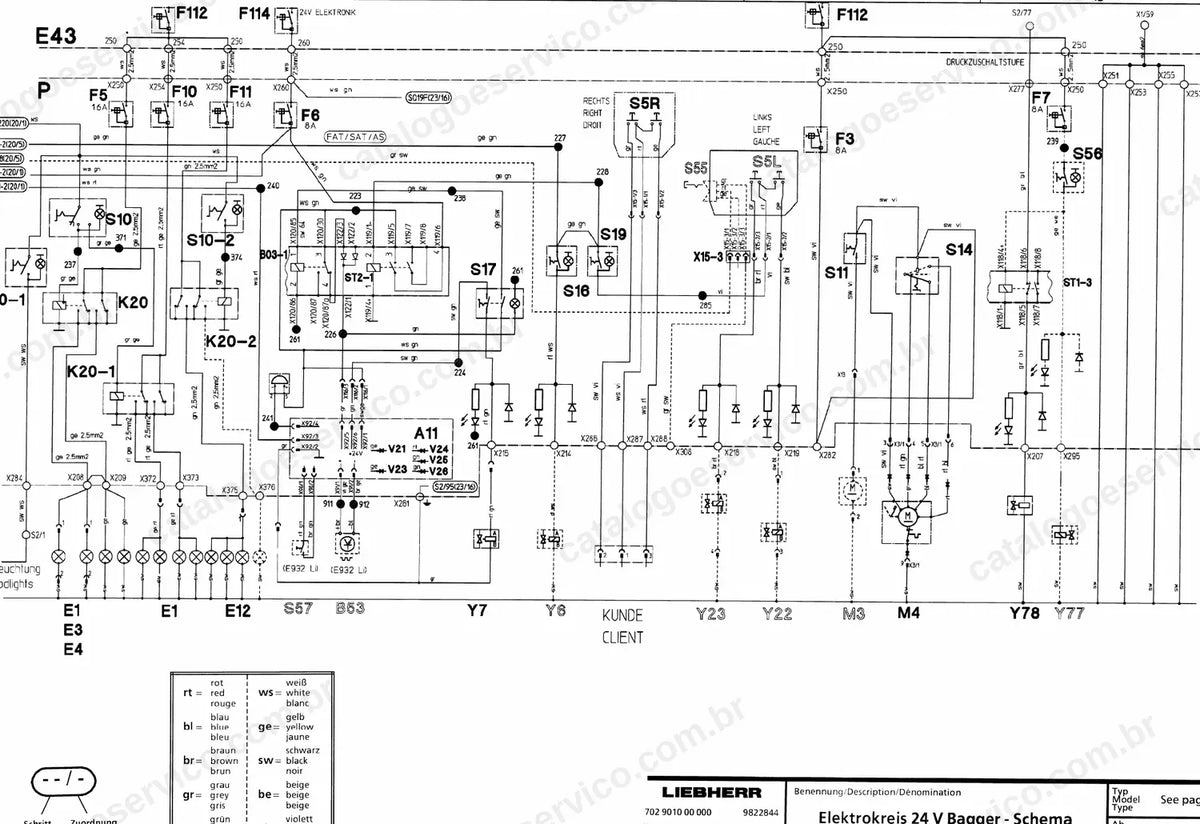

- Circuito de 24 V da escavadeira com painel de comando e instrumentos, esquemas por tipo e número de série e lista de componentes.
- Tabelas de pressões do sistema hidráulico específicas das versões elétricas ER 954, ER 974 e ER 984.

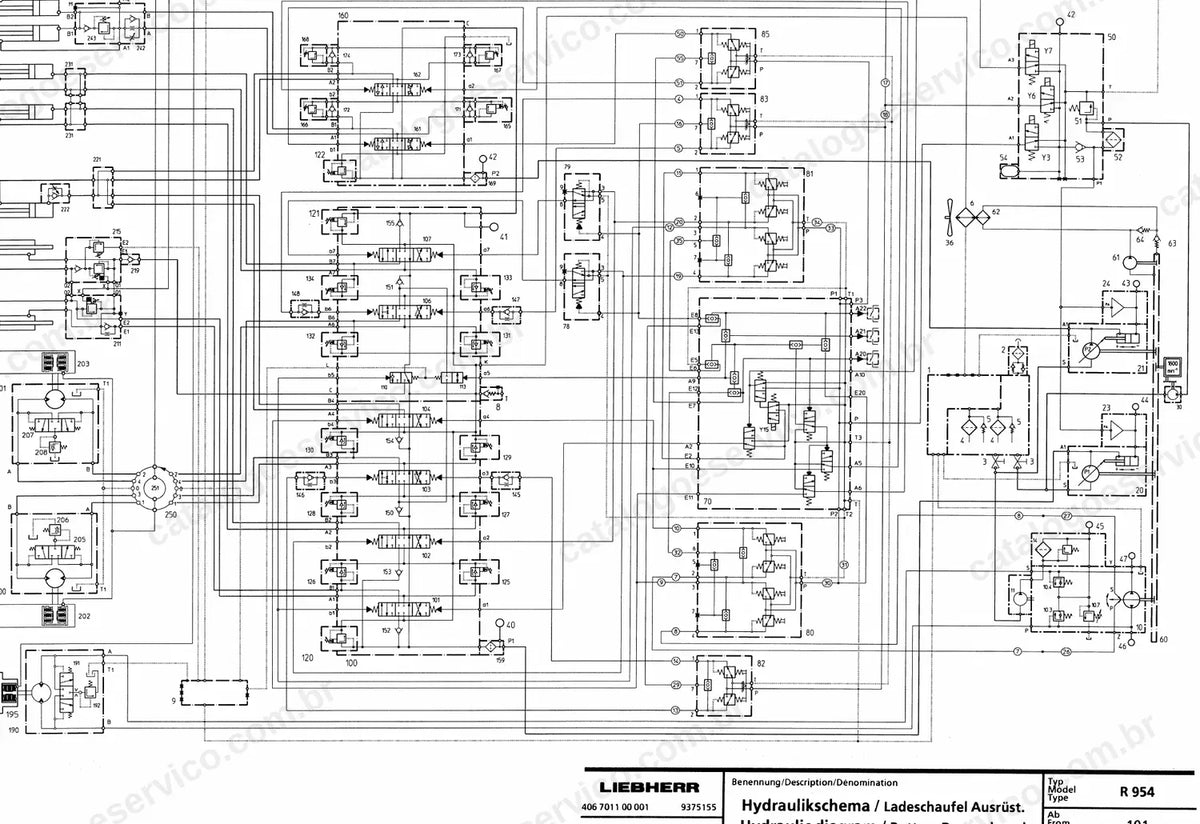

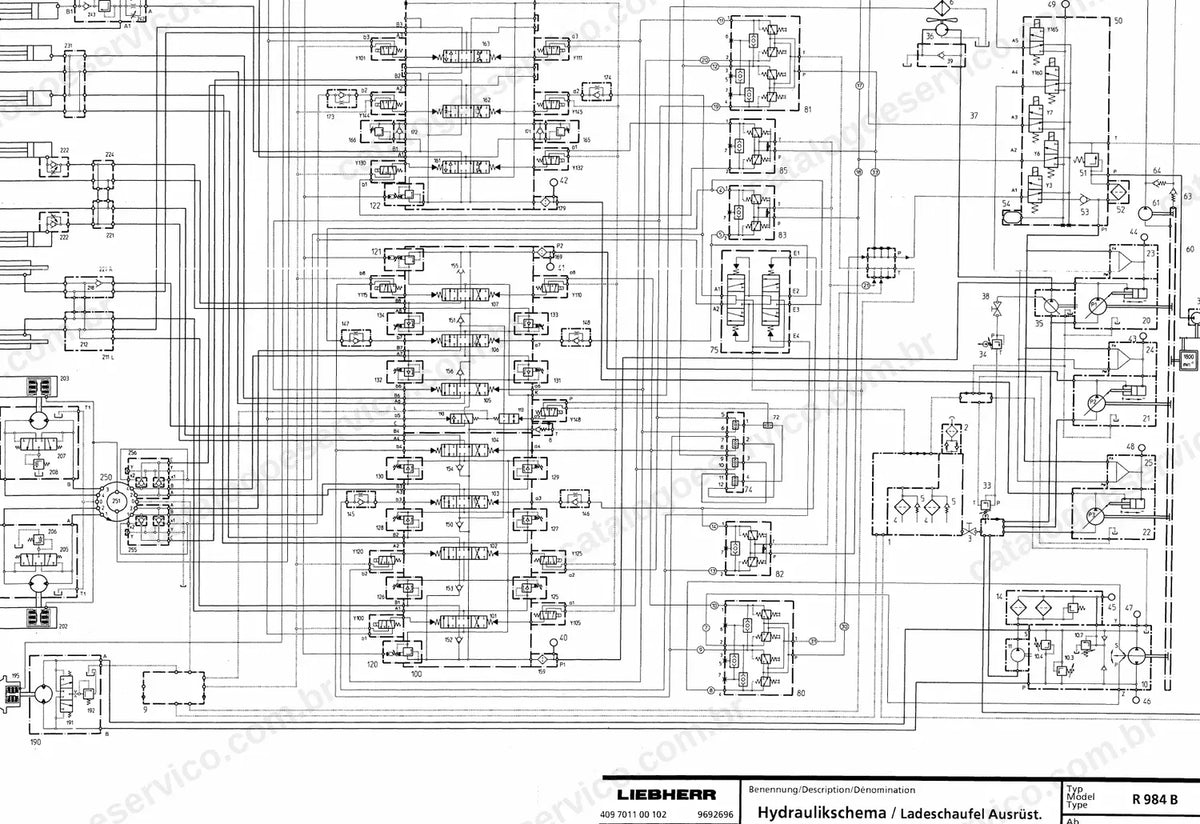

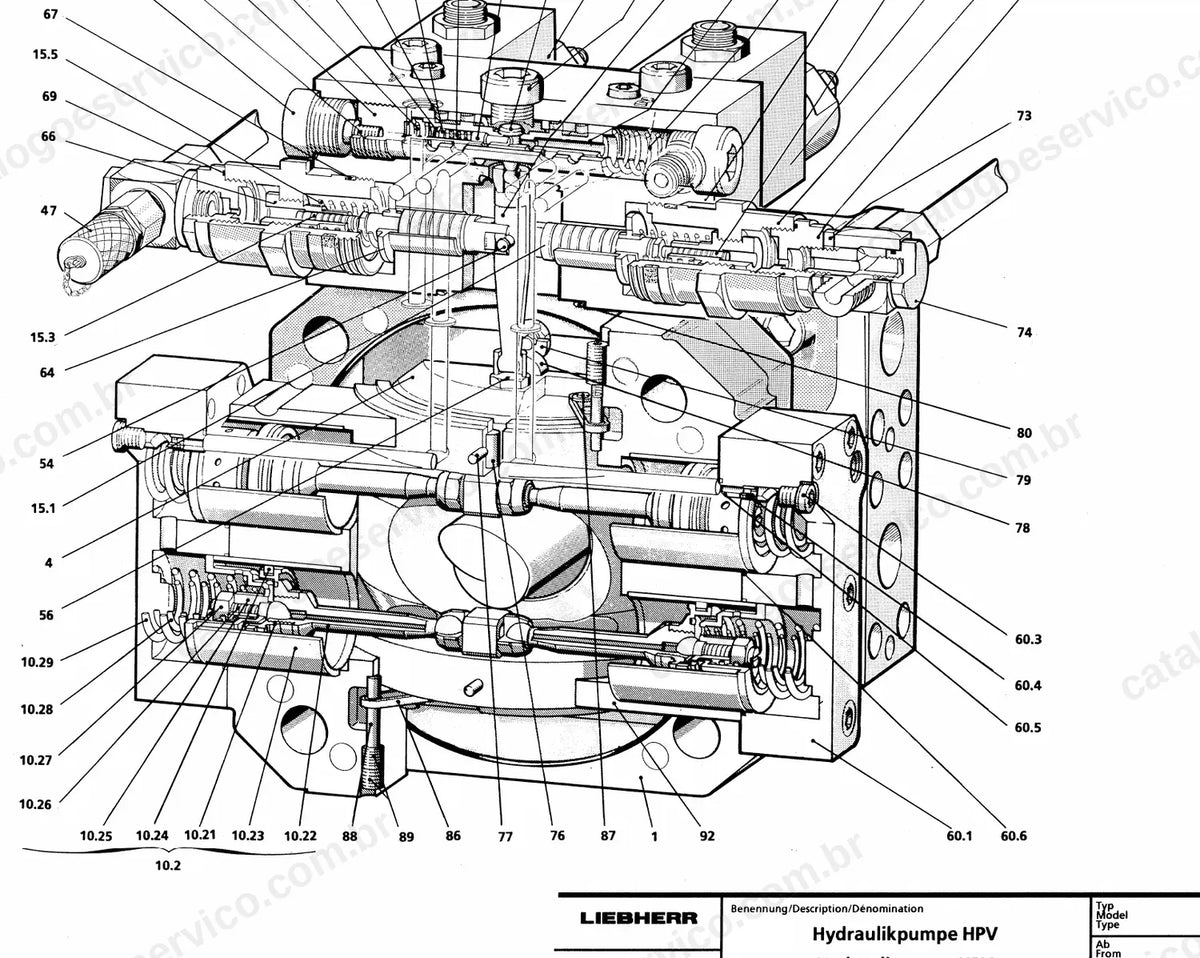

- Componentes hidráulicos em corte, como a bomba HPV, válvula de freio do motor de translação e diagramas hidráulicos em formato A3.
- Material rodante com limites de desgaste de correntes, roletes, rodas-guia e rodas motrizes, tensores e vedações de anel deslizante.
O que este manual cobre
- Informações gerais e torques de aperto
- Ferramentas especiais
- Dados técnicos, plano de manutenção e lubrificação
- Motor diesel e motor elétrico
- Acoplamento e caixa de distribuição
- Sistema hidráulico: tabelas de pressões e listas de regulagem
- Componentes hidráulicos
- Sistema elétrico, painéis de média e alta tensão e circuito de 24 V
- Mecanismo de giro e coroa de giro
- Redutor de translação e caixa de duas velocidades
- Material rodante
- Sistema de ar comprimido e lubrificação central
- Implementos especiais e instalações hidráulicas adicionais
- Aquecimento e ar-condicionado da cabine
Por que vale a pena
- Instruções de instalação, operação e manutenção dos motores elétricos trifásicos, com dados elétricos e de lubrificação dos rolamentos.
- Tabelas de pressões e listas de verificação de regulagem do sistema hidráulico por modelo e faixa de número de série.
- Esquemas elétricos dos painéis de potência e do circuito de 24 V para rastrear falhas de comando, proteção e monitoramento.
- Procedimentos de remoção e instalação de componentes do material rodante, giro e translação, com torques de aperto.
Para quem é
Indicado para equipes de manutenção de mineradoras, pedreiras, portos e indústrias que operam escavadeiras Liebherr elétricas ER 954B, ER 974B ou ER 984B e precisam dominar tanto a parte hidráulica quanto os circuitos de média e alta tensão.
Perguntas frequentes
Serve para quais modelos?
Para as escavadeiras elétricas ER 954B, ER 974B e ER 984B. O mesmo livro também traz as versões diesel R 954, R 964, R 974 B e R 984 B/C.
Está em português?
Não. O manual está em inglês técnico; diagramas e algumas folhas de fornecedores trazem legendas em alemão e francês.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos em formato A3, esquemas dos painéis elétricos de média e alta tensão e esquemas do circuito de 24 V.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
Produtos relacionados
- Manual de Serviço Liebherr E934C, E944C e E954C Escavadeira Hidráulica Elétrica — 1.444 Páginas em PDF
- Manual de Serviço Liebherr ER900-942 Litronic Escavadeira Hidráulica — 946 Páginas em PDF
- Manual de Serviço Liebherr R954-R954B-R954C Escavadeira Hidráulica — 1682 Páginas em PDF
Entrega e atendimento
Arquivo digital em PDF, liberado para download após a aprovação do pagamento, com emissão de nota fiscal. Ficou com alguma dúvida antes de comprar? Fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br.
