Descrição
Especificações
O Manual de Serviço Liebherr E934C, E944C e E954C é o documento técnico oficial em PDF, com 1.444 páginas em inglês, das escavadeiras hidráulicas de acionamento elétrico fabricadas pela Liebherr-France em Colmar. Publicado em fevereiro de 2022, ele cobre as versões EP e ER dos três modelos com dados técnicos, plano de manutenção, motor elétrico, acoplamento e caixa de distribuição, sistema hidráulico e componentes, sistema elétrico, giro, translação, material rodante, opcionais, cabine e lubrificação centralizada.
Este livro é específico da linha elétrica: motores de indução trifásicos Leroy Somer de 160 kW (E934C), 200 kW (E944C) e 250 kW (E954C), tensão de rede de 400 V/50 Hz ou 480 V/60 Hz, comando em 110 V CA e 24 V CC, e lista de tipos da E934C 1295/1429 em diante, da E944C 1172/1173 e da E954C 1326/1431, com pesos de 18.600 a 60.700 kg conforme a execução.
Destaques deste material
- E934C a partir do nº 27 082: motor 4P FLSES 315 LA4 de 160 kW, bombas DPVP 108 ou LPVD 150 (até 2 x 253 l/min) e bomba de giro A4VG71 em circuito fechado.
- E954C: motor de 250 kW, bombas LPVA 165 com até 2 x 360 l/min, bomba de giro A4VG90 e pesos de 29.250 a 60.700 kg conforme a versão.

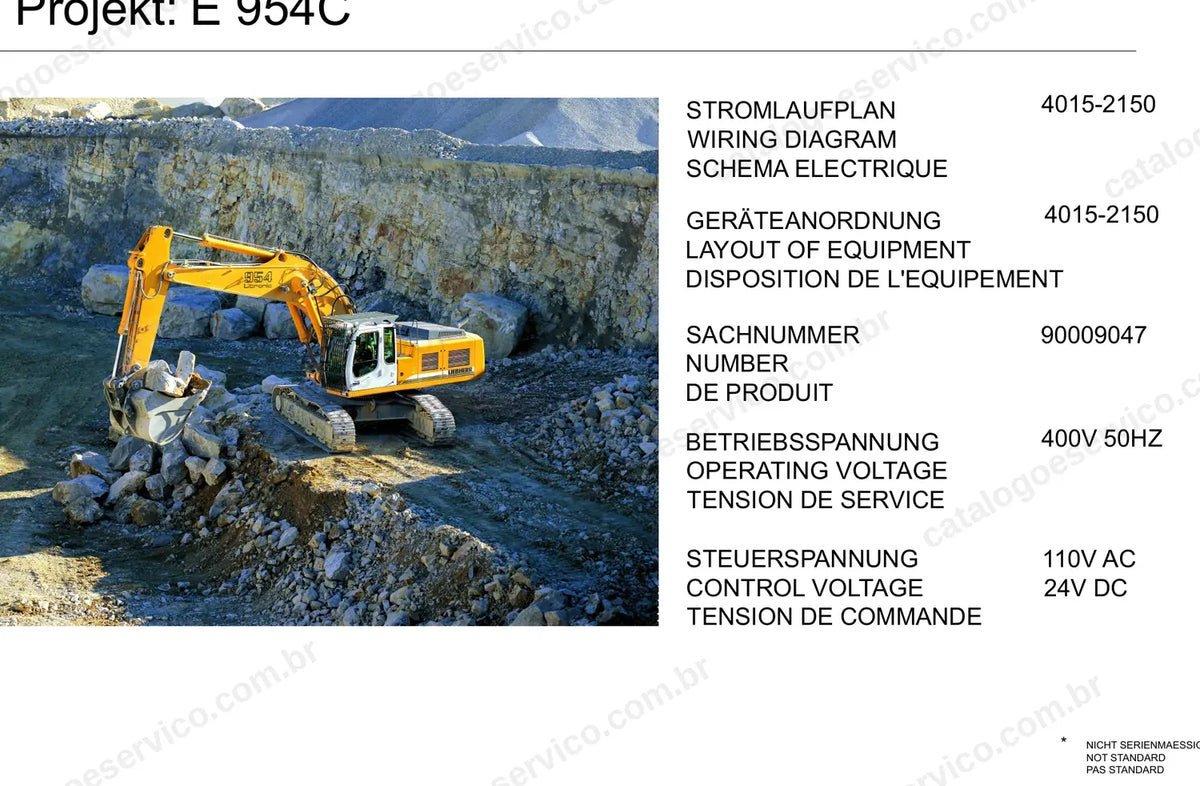

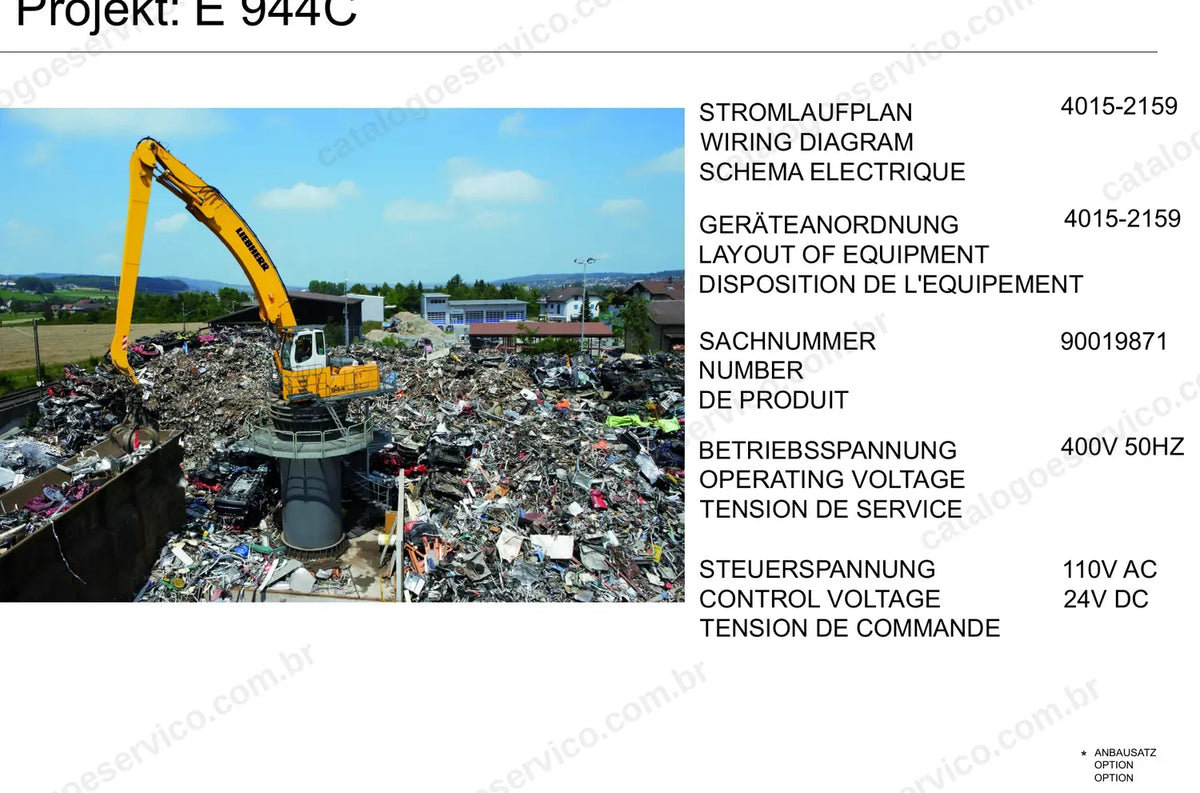

- Esquemas elétricos dos modelos para operação em 400 V e tabelas de diagramas hidráulicos, elétricos e de opcionais por modelo, incluindo tensões especiais de 440 V e 600 V.
- Menu de diagnóstico com códigos de erro elétricos (campo EC), até 7 códigos exibidos ao mesmo tempo, incluindo falhas de comunicação CAN.
- Instruções de segurança para alta tensão e kit de ferramentas para baixa tensão (400 V), com testador de tensão e equipamentos de proteção.
- Tambor de cabo do motor (opcional) com inspeções periódicas e diagrama elétrico próprio.
O que este manual cobre
- Informações gerais, segurança e normas
- Ferramentas especiais
- Dados técnicos e diretrizes de manutenção
- Motor elétrico
- Acoplamento e caixa de distribuição
- Sistema hidráulico
- Componentes hidráulicos
- Sistema elétrico e diagnóstico
- Mecanismo de giro
- Coroa de giro
- Translação
- Material rodante
- Opcionais (tambor de cabo e kits)
- Cabine, aquecimento e ar-condicionado
- Lubrificação centralizada
Por que vale a pena

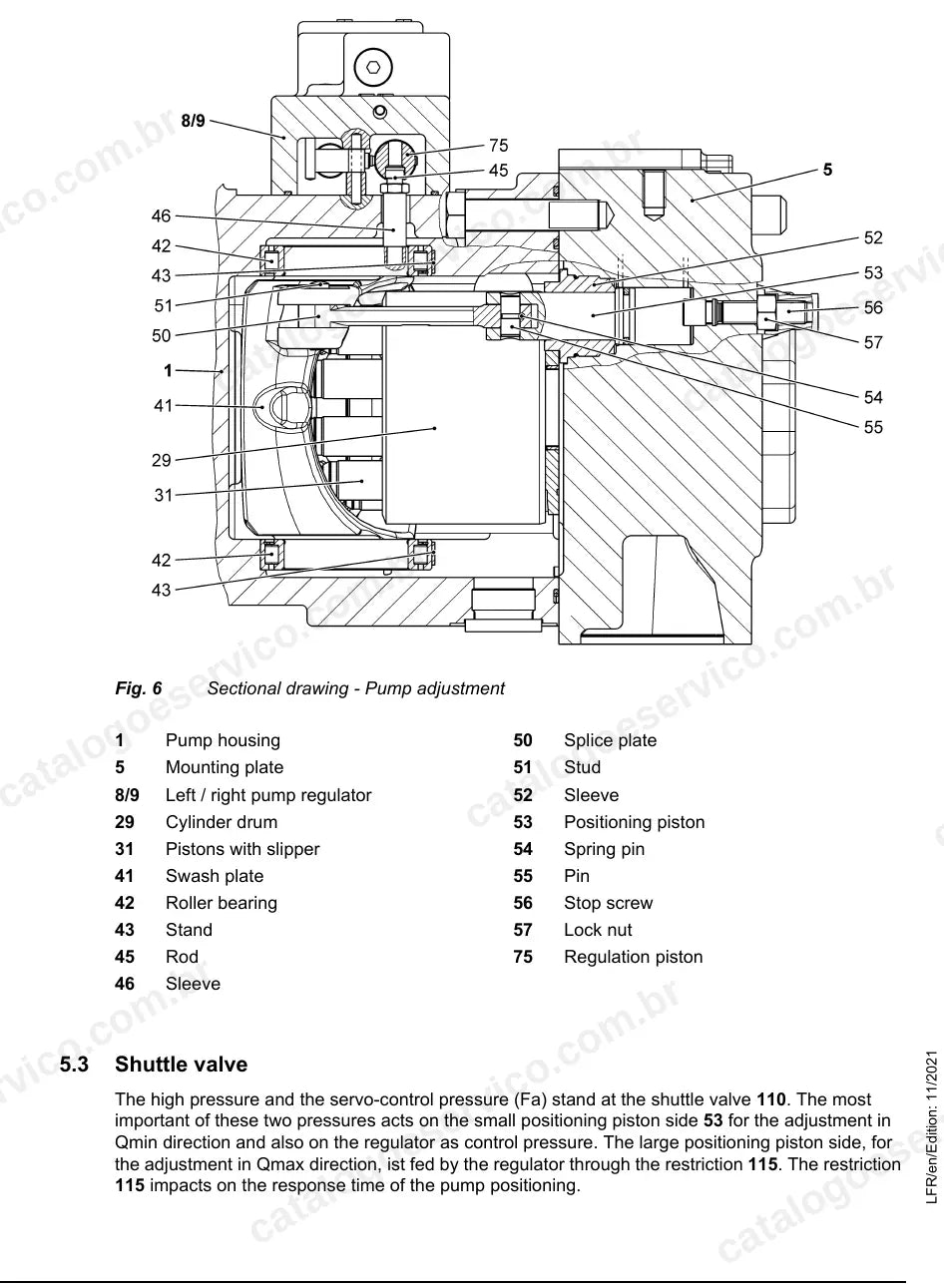

- Ajustes e testes de pressão das bombas de trabalho, de giro e de servocomando, com os valores nominais de cada tipo.
- Remoção e instalação de bombas, motores hidráulicos, redutores de giro e translação, com torques de aperto.
- Diagnóstico de falhas elétricas pelos códigos exibidos na cabine e pelos esquemas elétricos completos.
- Planos de controle, manutenção e lubrificação separados para as versões EP e ER.
Para quem é
Para equipes de manutenção de portos, pátios de sucata, usinas e indústrias que operam escavadeiras elétricas Liebherr ligadas à rede, além de eletricistas e mecânicos de campo que precisam dos valores de fábrica do E934C, E944C e E954C.
Perguntas frequentes
Serve para quais versões?
Para as escavadeiras elétricas E934C, E944C e E954C nas versões EP e ER, com os tipos listados no manual (por exemplo 1295, 1429, 1172, 1173, 1326 e 1431).
Está em português?
Não. O texto está em inglês técnico; algumas folhas de esquema elétrico trazem legendas em alemão, inglês e francês.
Tem diagramas hidráulicos e elétricos?

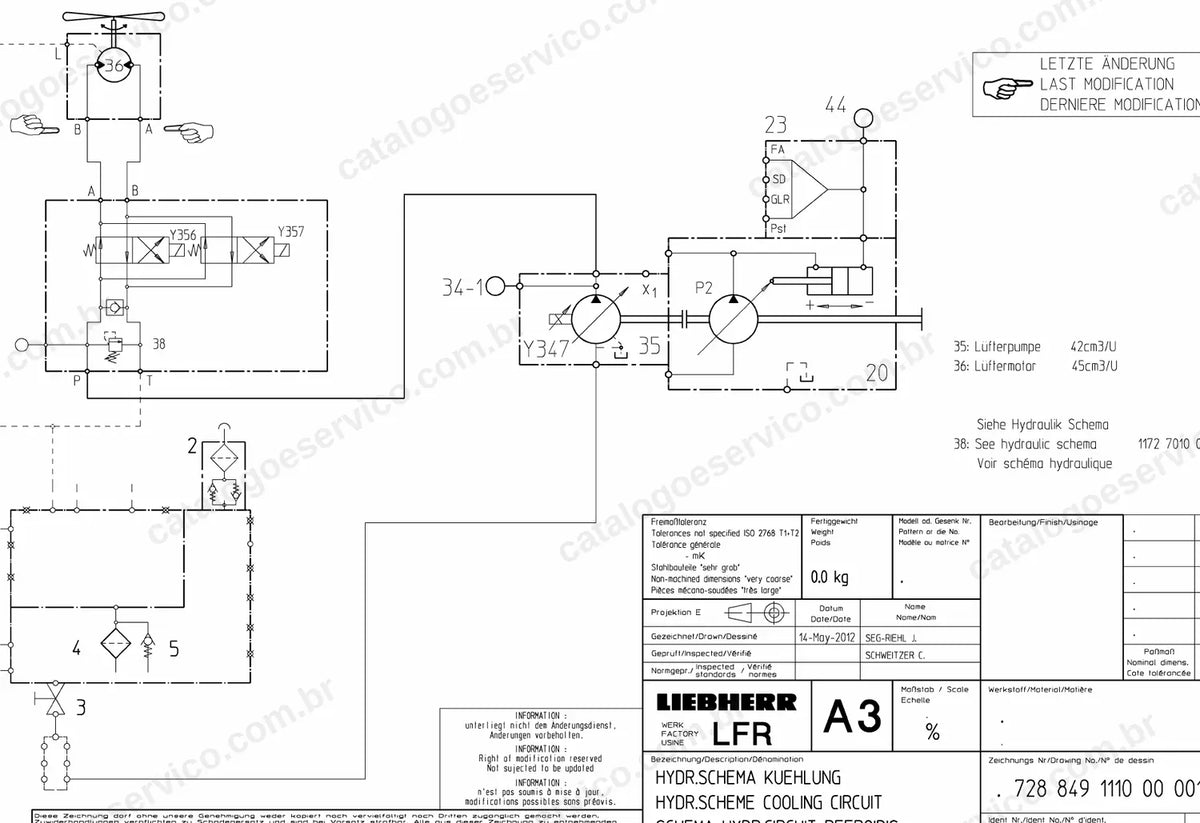

Sim. O manual traz os esquemas elétricos completos e esquemas hidráulicos, como o do circuito de arrefecimento, além das listas de diagramas por modelo.
Como recebo?
Você baixa o PDF assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
