O Manual de Serviço Liebherr 4045-6068 ECU Nível 16 é o manual técnico de componentes John Deere CTM507 em PDF, com 1.038 páginas em português do Brasil, sobre o sistema eletrônico de combustível com common rail de alta pressão Denso (HPCR) e 2 válvulas por cilindro dos motores diesel John Deere PowerTech E 4045 (4,5 l) e 6068 (6,8 l). Do reparo da bomba de alta pressão e dos injetores à leitura dos códigos de falha e aos esquemas elétricos da ECU, o texto inteiro está em português.
É a edição em português do Brasil, de 28 de julho de 2021, do mesmo conteúdo do CTM502 em inglês: o mecânico lê os procedimentos, as tabelas de especificação e as árvores de diagnóstico no próprio idioma, incluindo os esquemas da ECU marítima de 4,5/6,8 l.
Destaques deste material
- Texto integral em português do Brasil: procedimentos, avisos de segurança, especificações e diagnósticos.
- Reparo da bomba de alta pressão (porca da engrenagem a 95 N·m), do rail, dos amortecedores de fluxo e do limitador de pressão (176 N·m) e dos injetores eletrônicos.
- Testes pelo Service ADVISOR: corte de cilindro, falha de ignição, reprogramação da ECU e calibração dos injetores.

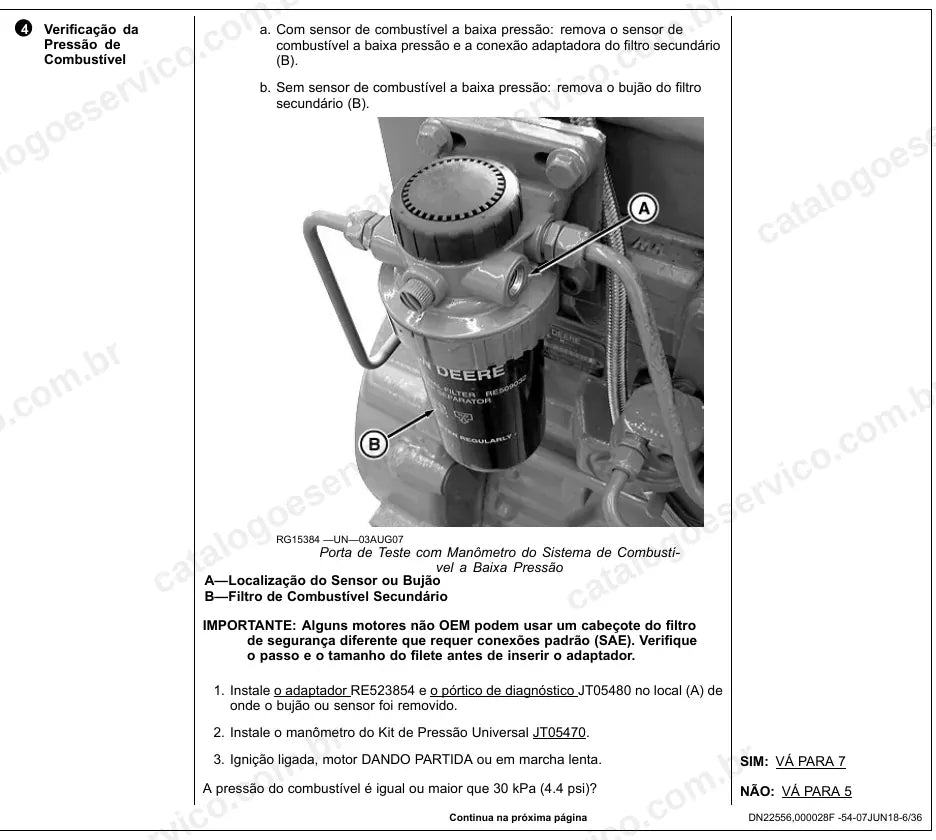

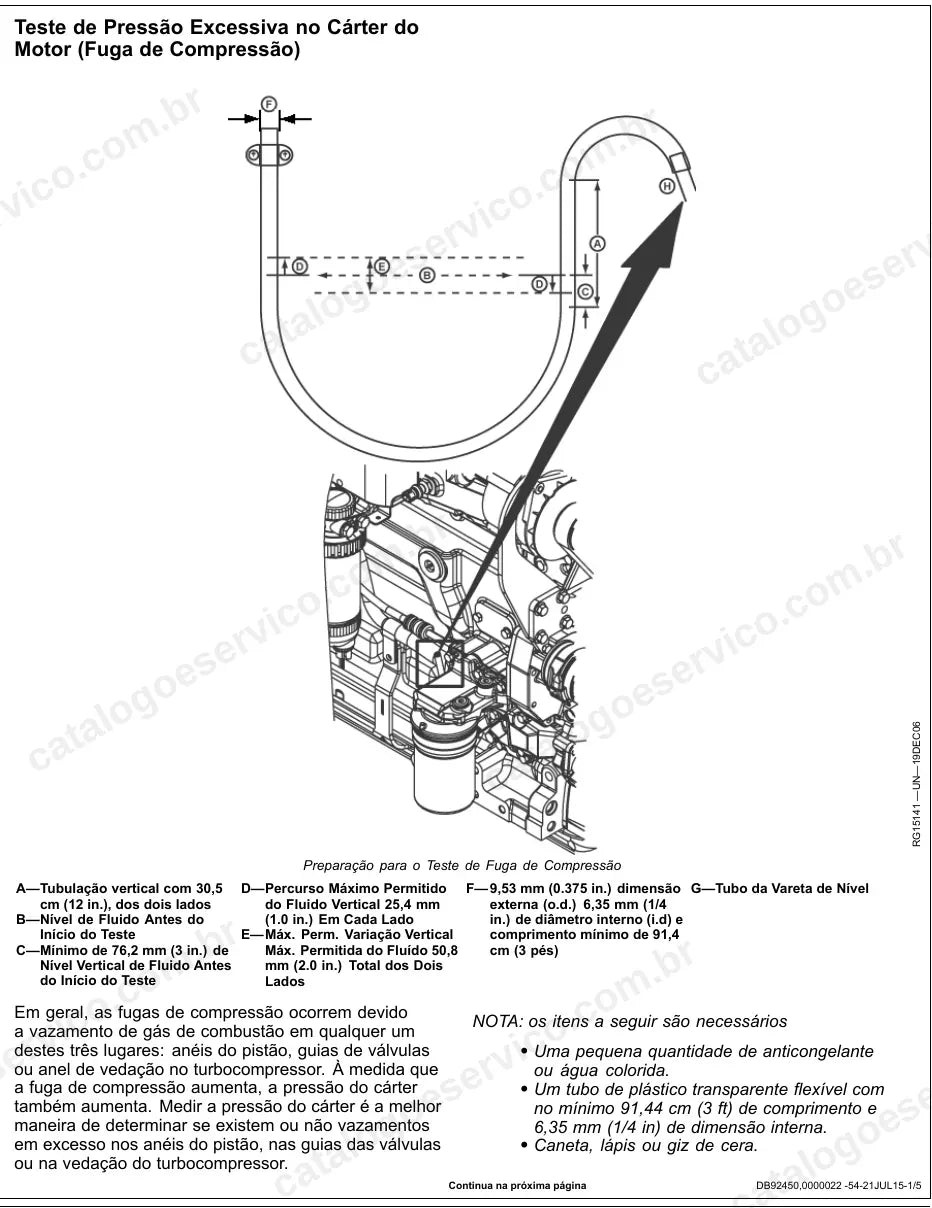

- Testes observáveis como pressão de combustível de baixa pressão e pressão excessiva no cárter (fuga de compressão), com as medidas do arranjo de teste.

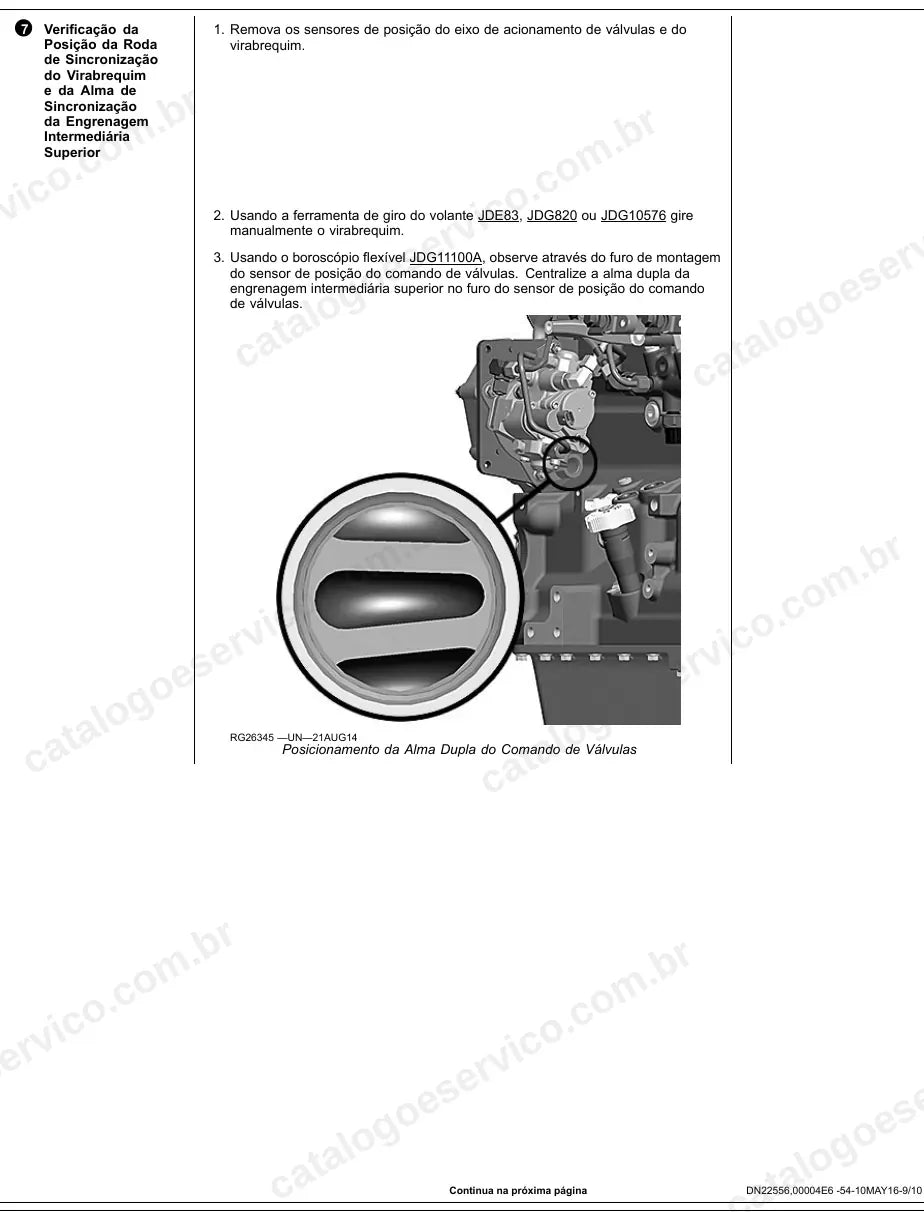

- Diagnóstico por códigos de falha com procedimento passo a passo, incluindo a verificação das rodas de sincronismo do virabrequim e da engrenagem intermediária.
- Diagramas de fiação da ECU de 12 V e 24 V para 4,5 l e 6,8 l e esquemas da ECU marítima.
O que este manual cobre
- Segurança
- Plaqueta do motor e etiquetas de emissões
- Combustíveis, lubrificantes e líquido de arrefecimento
- Reparação e ajustes do sistema eletrônico de combustível
- Reparação e ajuste do controle eletrônico do motor
- Operação do sistema eletrônico de combustível
- Operação de admissão de ar e exaustão
- Operação do sistema de controle eletrônico
- Testes e diagnósticos observáveis
- Testes e diagnósticos por códigos de falha
- Ferramentas especiais
- Lubrificantes, selantes e outros materiais
- Especificações de reparação e de diagnóstico
- Diagramas de fiação da ECU
Por que vale a pena
- Procedimentos de remoção e instalação do common rail e dos injetores com torques de aperto especificados pela John Deere, em português.
- Valores de teste de pressão e testes de cilindro para fechar o diagnóstico sem depender de tradução.
- Árvores de diagnóstico por código de falha com medições no chicote, nos sensores e na ECU.
- Diagramas de fiação da ECU para seguir o circuito no motor.
Para quem é
Indicado para oficinas, eletricistas de máquinas, mecânicos de campo e equipes de manutenção de frotas no Brasil que atendem motores 4045 e 6068 com ECU nível 16 e preferem trabalhar com o manual em português.
Perguntas frequentes
Está em português?
Sim. Esta é a edição CTM507 em português do Brasil, com o texto inteiro traduzido, inclusive especificações e diagnósticos.
Serve para qual motor?
Para os motores diesel PowerTech E 4045 (4,5 l) e 6068 (6,8 l) com sistema eletrônico de combustível nível 16 e common rail Denso de 2 válvulas por cilindro.
Tem esquemas elétricos?
Sim. Traz diagramas de fiação da ECU de 12 V e 24 V para os motores de 4,5 l e 6,8 l e esquemas da ECU marítima.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
