O Manual de Serviço Liebherr A922 Rail Litronic 1509 é o documento técnico oficial em PDF, com 2.134 páginas em inglês, para a geração atual da escavadeira de pneus rodoferroviária A 922 Rail. O manual cobre listas de ajuste, testes de pressão, os dois motores oferecidos (Liebherr D924 A7-04 e Cummins QSB 4.5), sistema SCR e fluido DEF, arrefecimento com ventilador reversível, hidráulica LSC, guia ferroviária de bitola normal e estreita, freios pneumático e hidráulico de vagão, sistema elétrico, câmbio, eixos, lubrificação central, opcionais e a central Master 5.
Edição de 12/2019, atualizada até 09/2021, para o tipo 1509 a partir do número de série 116860; difere do tipo 1190 pelo motor D924 A7-04 Stage V com DOC e SCR (ou Cummins QSB4.5 Stage IIIA), pela central Master 5 e pelas listas de ajuste separadas até a versão de software SV014 e a partir da SV015.
Destaques deste material
- Powertest com valores por motor: 270 bar e 129 kW no D924 Stage V, 280 bar e 135 kW no Cummins QSB4.5 Stage IIIA, ambos a 1.850 rpm.
- Motor D924 A7-04: 4 cilindros, 4.485 cm³, common rail, termostato de 79 a 96 °C e pressão mínima de óleo de 3,5 bar.
- Sistema de pós-tratamento SCR e SCRF, sistema de fluido DEF e verificação do SCR pelo software.
- Guia ferroviária: conversão de bitola normal para estreita, inspeção da bitola de 1.000 mm, medição do friso e limites de desgaste do eixo.
- Freio de vagão pneumático de circuito simples e duplo e freio hidráulico de circuito duplo, com sistema de ar comprimido.
- Master 5: reset de fábrica, função LiFT, atualização e backup de software, arquivo de serviço e importação de licença.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Manutenção e listas de ajuste (até SV014 / a partir de SV015)
- Motores D924 A7-04 e Cummins QSB 4.5
- SCR, fluido DEF e sistema de combustível

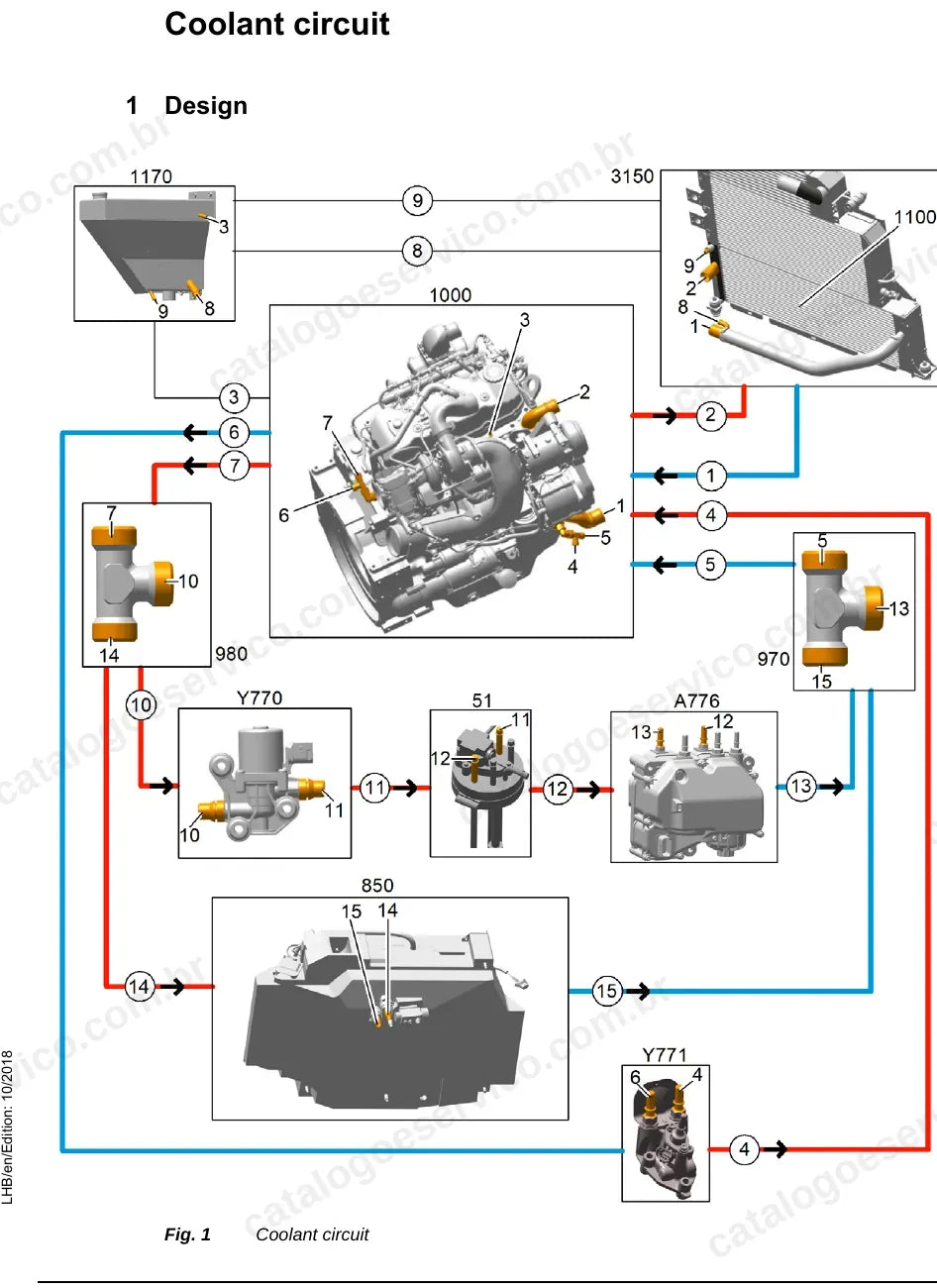

- Circuito de arrefecimento e ventilador reversível
- Hidráulica LSC e guia ferroviária
- Hidráulica de translação

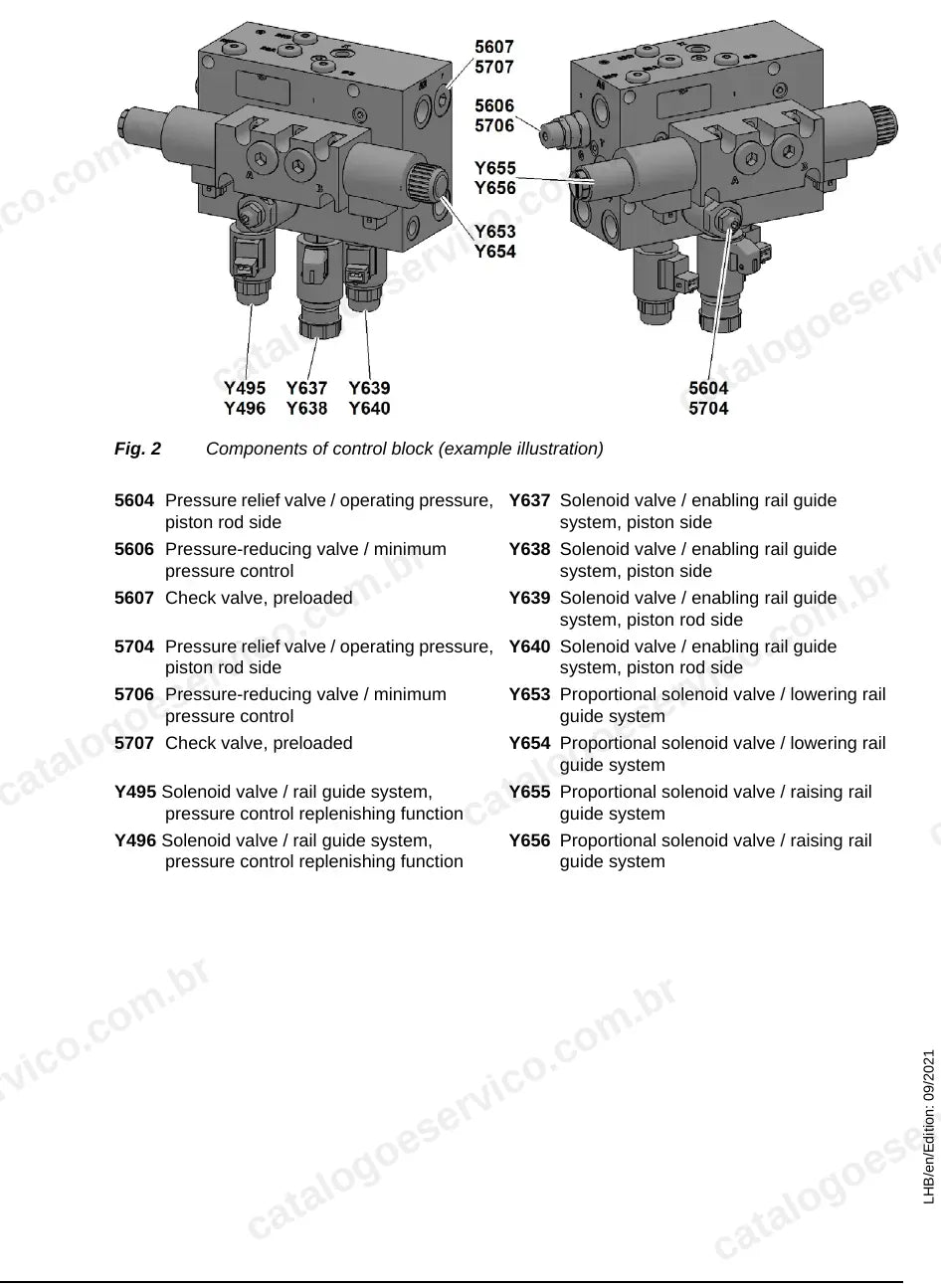

- Componentes hidráulicos e blocos de comando
- Direção e freios com freio de vagão

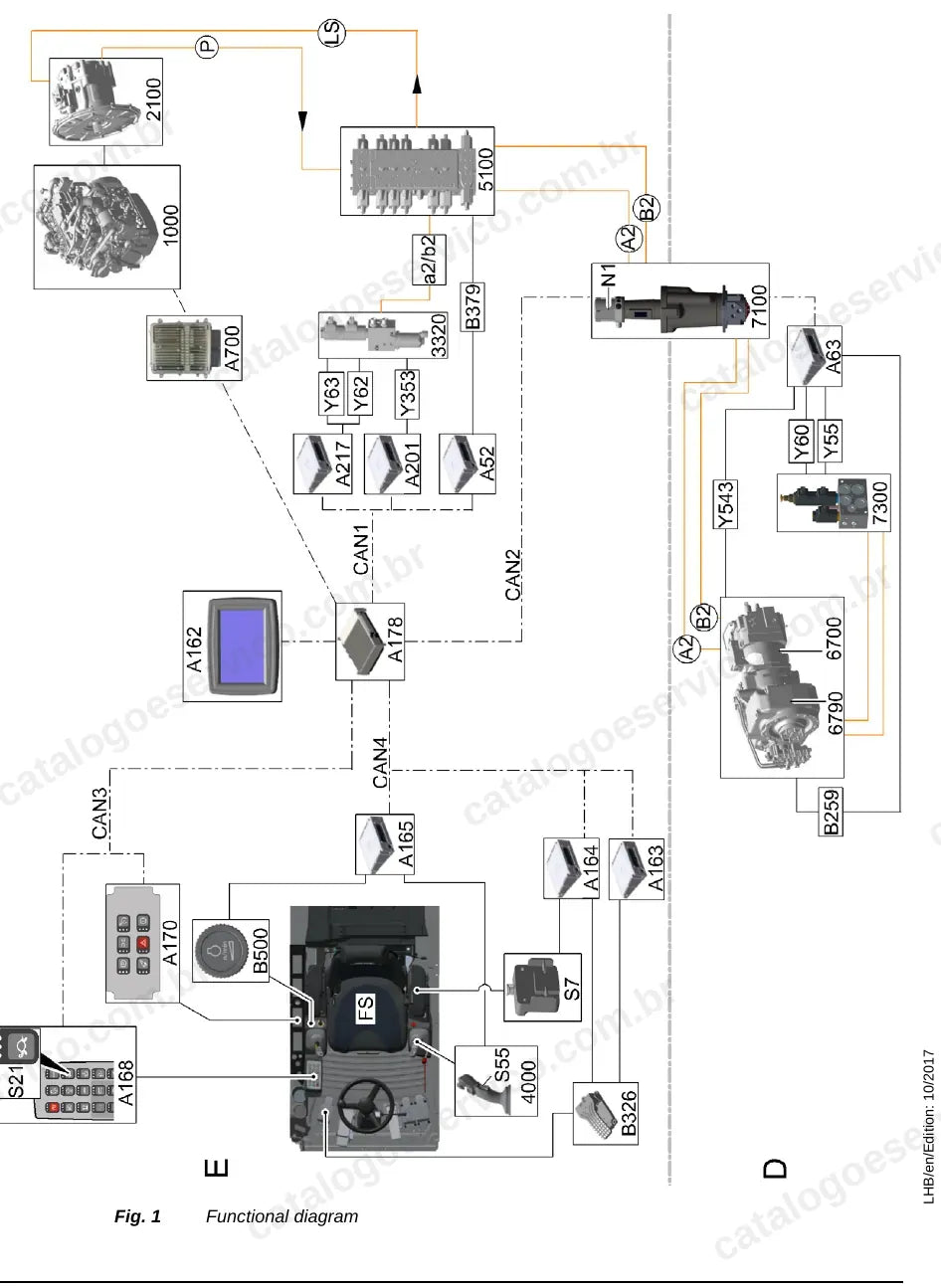

- Sistema elétrico e esquemas
- Câmbio 2 HL 270/290
- Eixos e guia ferroviária
- Equipamento de trabalho, estabilizadores e limitadores
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, giro e opcionais (LiDAT, Likufix, tiltrotator)
- Software Sculi e Master 5
Por que vale a pena
- Listas de ajuste com valores nominais, pontos de medição e tolerâncias para bombas, válvulas secundárias, corte de pressão, giro, direção e freios.
- Valores de teste e regulagem da guia ferroviária e dos freios de vagão, essenciais para liberar a máquina para a via.
- Diagnóstico com Sculi, lista de falhas, verificação do SCR e procedimentos da central Master 5.
- Remoção, instalação e conservação de componentes com torques e instruções de montagem.
Para quem é
Indicado para oficinas ferroviárias, empresas de manutenção de via, locadoras e mecânicos de campo que atendem a A922 Rail tipo 1509, tanto na versão com motor Liebherr D924 quanto na versão com Cummins QSB4.5.
Perguntas frequentes
Serve para a minha A922 Rail?
Para a A 922 Rail Litronic tipo 1509, a partir do número de série 116860. A geração anterior, tipo 1190 com motor D834, tem manual próprio.
Está em português?
Não. O manual está em inglês técnico.
Cobre o motor Cummins?
Sim. Traz dados e capítulos do Cummins QSB 4.5 e do Liebherr D924 A7-04, inclusive acoplamento, arrefecimento e valores de Powertest para cada motor.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
