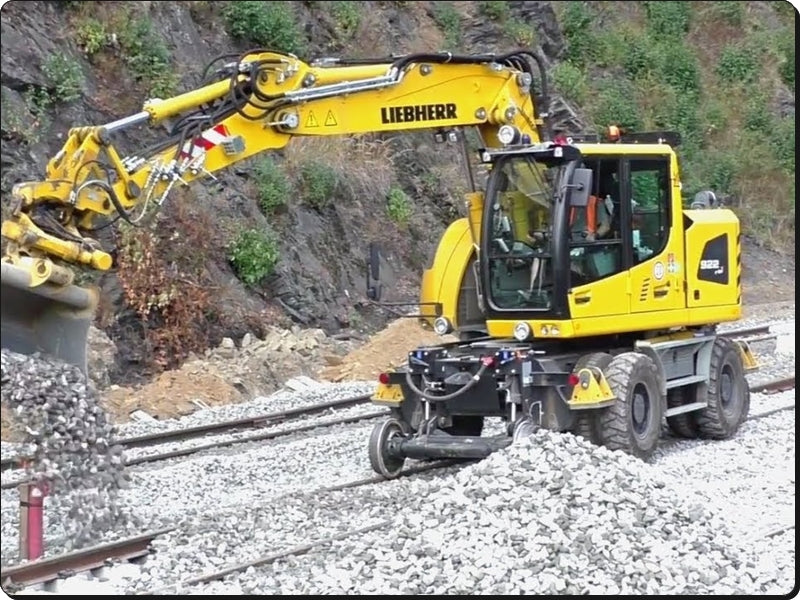

O Manual de Serviço Liebherr A922 Rail Litronic 1190 é o documento técnico oficial em PDF, com 2.200 páginas em inglês, para a escavadeira de pneus rodoferroviária tipo 1190. Ele reúne visão geral das versões, dados técnicos, lista de verificação de ajustes, motor diesel D834 A7, arrefecimento, hidráulica de trabalho e de translação com sistema LSC, guia ferroviária, freios com freio de vagão pneumático, sistema elétrico, câmbio 2 HL 290, eixos, lubrificação central, opcionais e o software de teste e regulagem.
Edição de 10/2014, atualizada até 06/2020, válida a partir do número de série 67926: motor D834 A7 de 110 kW (Stage IIIB), bomba dupla DPVP 108 e as versões com apoio em 4 pontos, padrão, simétrica e com roda de fricção para bitola estreita de 1.000 mm.
Destaques deste material
- Dados técnicos do tipo 1190: peso operacional de 19,9 a 22,2 t, bomba DPVP 108 com 2 x 215 l/min e pressão máxima de 350/375 bar.
- Motor D834 A7 de 4 cilindros, 4.580 cm³, common rail, 110 kW a 1.800 rpm e 700 Nm a 1.400 rpm.
- Guia ferroviária para bitola normal de 1.435 mm e estreita de 1.000 mm, rodas de 500 mm, medição do friso e da distância entre rodas.

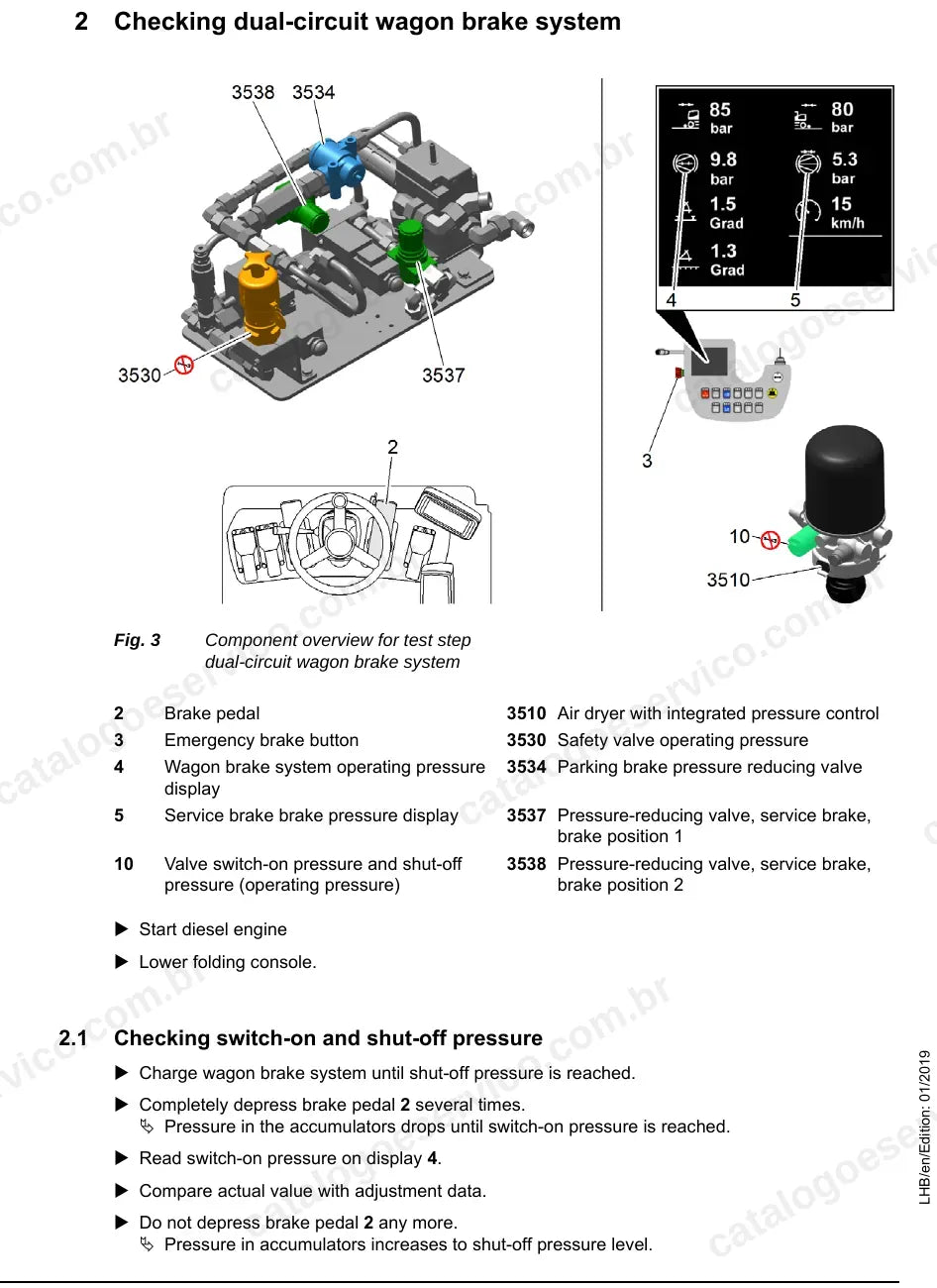

- Freio de vagão de circuito simples e duplo com compressor LP 490 (510 l/min a 7 bar) e teste das pressões de ligação e desligamento.
- Câmbio 2 HL 290 com motor DMVA 165, velocidades de 3,5 / 7,0 / 20,0 km/h e eixos MS-E/MT-E 3070.
- Software: editor de variáveis Sculi, endereçamento CAN, Master A178, data logger, menu de informações e lista de falhas.
O que este manual cobre
- Introdução, segurança, torques e ferramentas especiais
- Tipos e dados técnicos
- Manutenção, testes e regulagens (Powertest)
- Motor diesel D834 e filtro de partículas
- Sistema de arrefecimento e controle do ventilador
- Hidráulica de trabalho e sistema LSC
- Hidráulica de translação
- Componentes hidráulicos e blocos de comando
- Direção
- Freios e freio de vagão
- Sistema elétrico e esquemas
- Câmbio e válvula de pilotagem do chassi
- Eixos e sistema de guia ferroviária
- Lança, estabilizadores e limitadores
- Cabine, aquecimento e ar-condicionado
- Lubrificação, giro, opcionais e software
Por que vale a pena

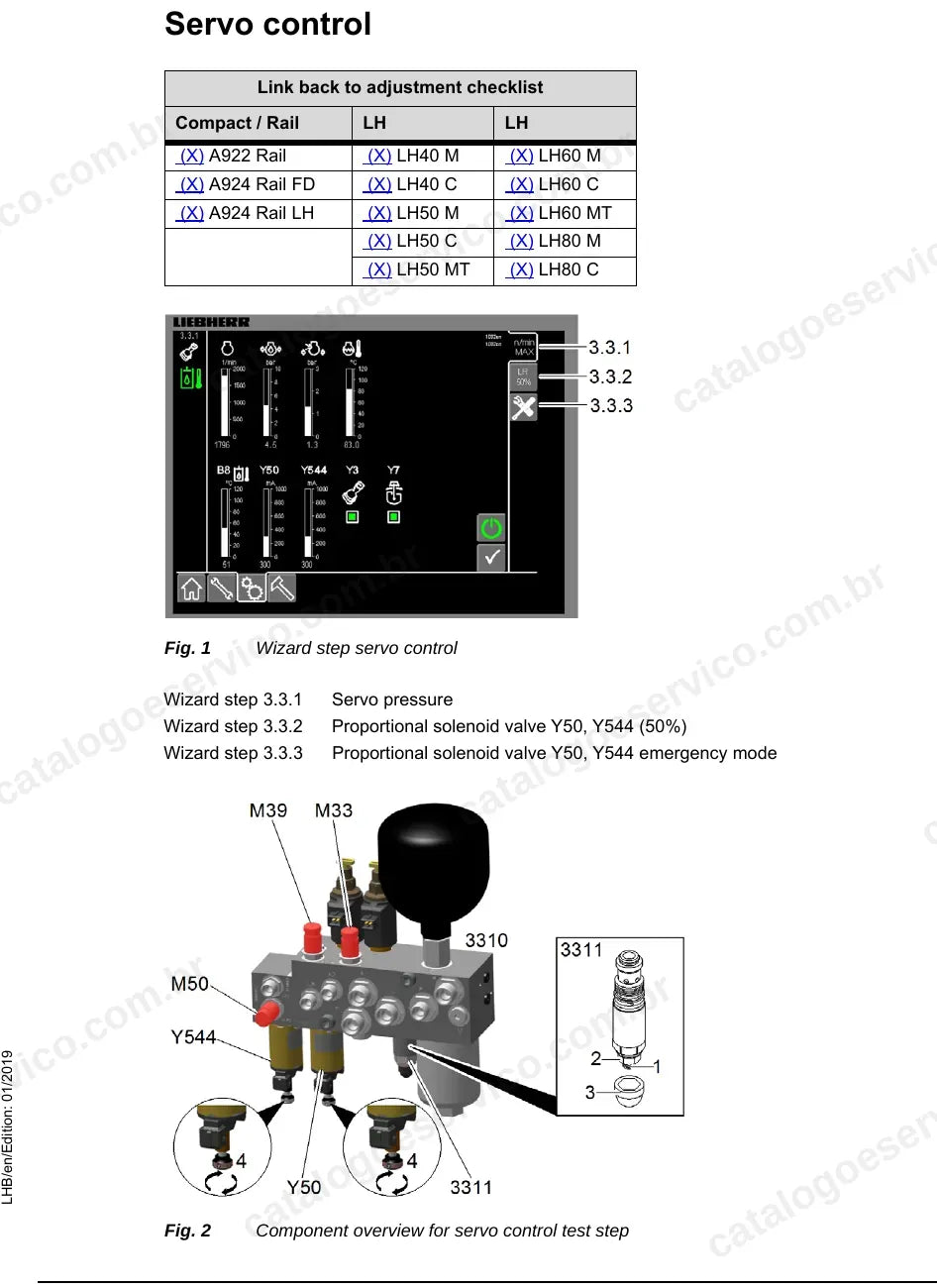

- Lista de verificação de ajustes com valores nominais e pontos de medição para servocomando, bombas P1/P2, válvulas de segurança e Powertest.
- Testes e regulagens específicos do conjunto ferroviário: guia, bitola, friso das rodas e freio pneumático do vagão.
- Diagnóstico pelo display e pelo software Sculi, com lista de falhas e endereçamento de módulos CAN.

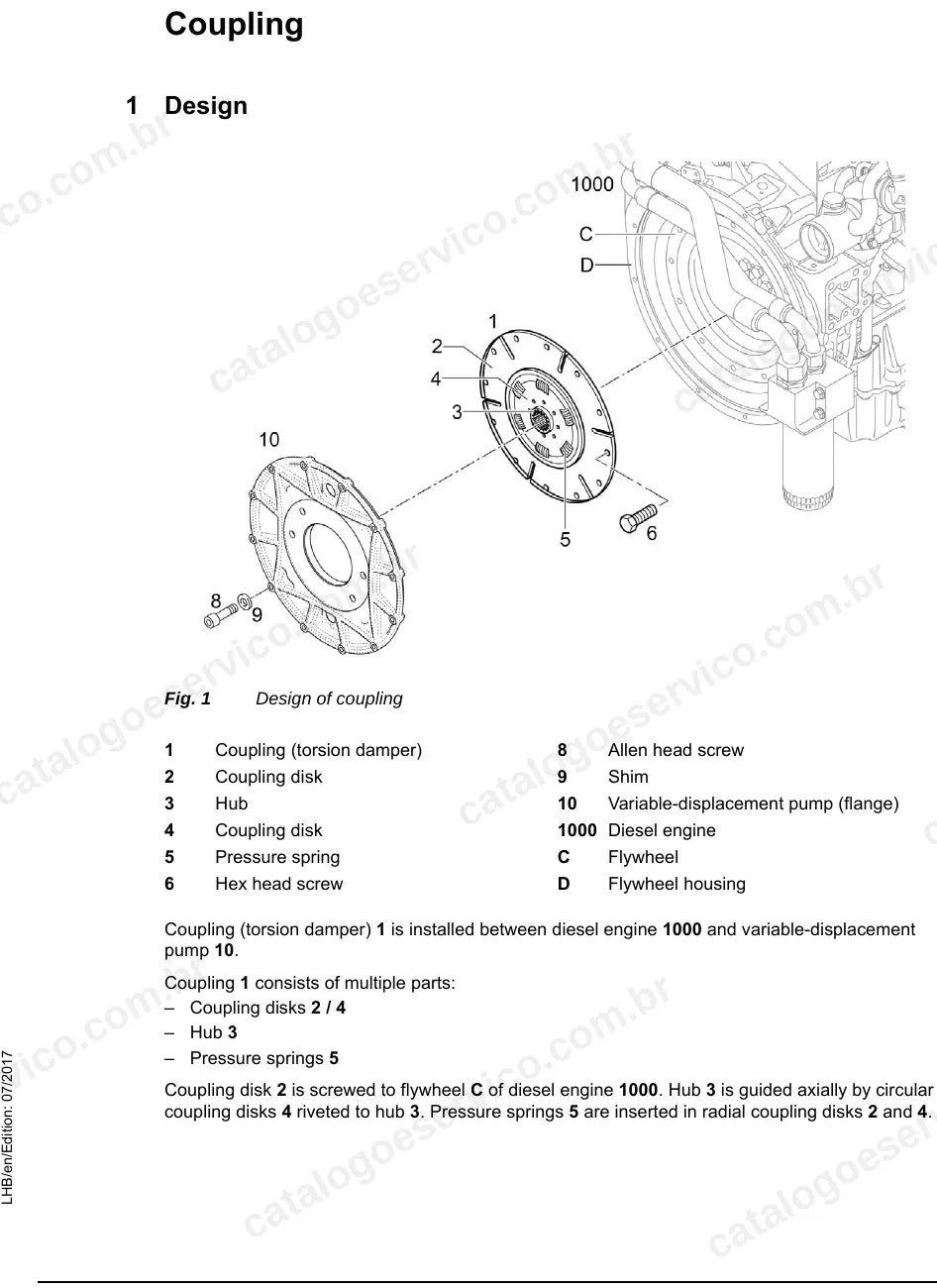

- Remoção, instalação e torques de componentes como acoplamento, motor de giro, junta rotativa 13x e eixos.
Para quem é
Indicado para oficinas de manutenção ferroviária, empreiteiras de via permanente, locadoras de equipamentos rodoferroviários e mecânicos de campo que atendem a A922 Rail tipo 1190 e precisam dos valores de fábrica para regular a hidráulica, a guia ferroviária e o freio de vagão.
Perguntas frequentes
Serve para qual A922 Rail?
Para a A 922 Rail Litronic tipo 1190, a partir do número de série 67926, com motor D834 A7 Stage IIIB. Para a geração seguinte (tipo 1509) existe outro manual.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos?

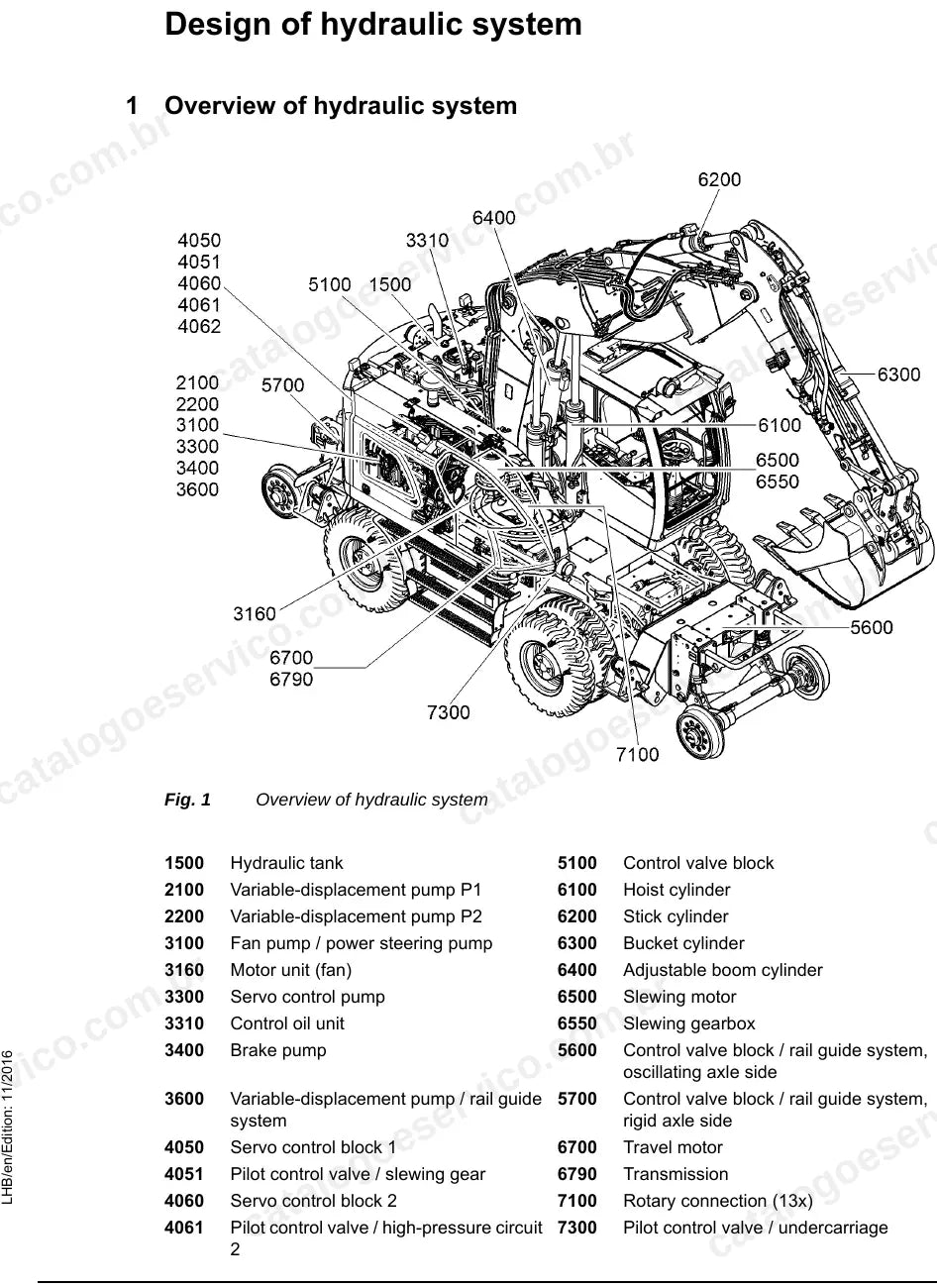

Sim. Há capítulos de esquema elétrico da máquina básica e da plataforma do operador, além da visão geral do sistema hidráulico com a numeração dos componentes.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
