Descrição
Especificações
O Manual de Serviço Liebherr A900-A942 é o documento técnico oficial em PDF, com 1.264 páginas em inglês, para a primeira família de escavadeiras hidráulicas de pneus A 900 – A 942 produzida pela Liebherr Hydraulikbagger em Kirchdorf/Iller. O conteúdo segue a organização clássica da marca: tabelas, dados e torques, ferramentas especiais, soldagem, lubrificação, dados técnicos e plano de inspeção, e depois motor, giro, hidráulica, sistema de ar comprimido, junta rotativa, sistema elétrico, câmbio de duas velocidades, eixos, direção hidrostática, freios, coroa de giro e acessórios.
É a documentação da série original A 900 – A 942, com desenhos e esquemas a partir de 1981 (o esquema hidráulico da A 900 traz a data de julho de 1981); o capítulo de implementos especiais vale tanto para as escavadeiras de pneus A 900 – A 942 quanto para as de esteiras R 900 – R 942.
Destaques deste material

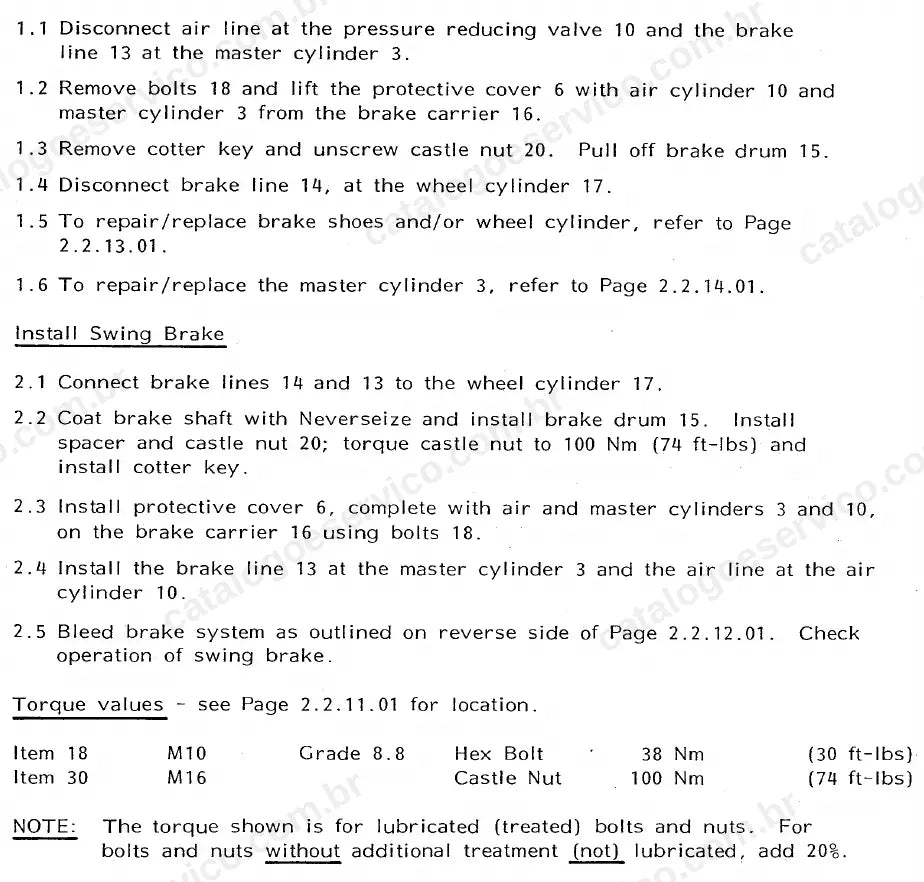

- Freio de giro com tambor, cilindro de ar e cilindro mestre: remoção, instalação, sangria e torques (M10 classe 8.8 a 38 Nm e porca castelo M16 a 100 Nm).

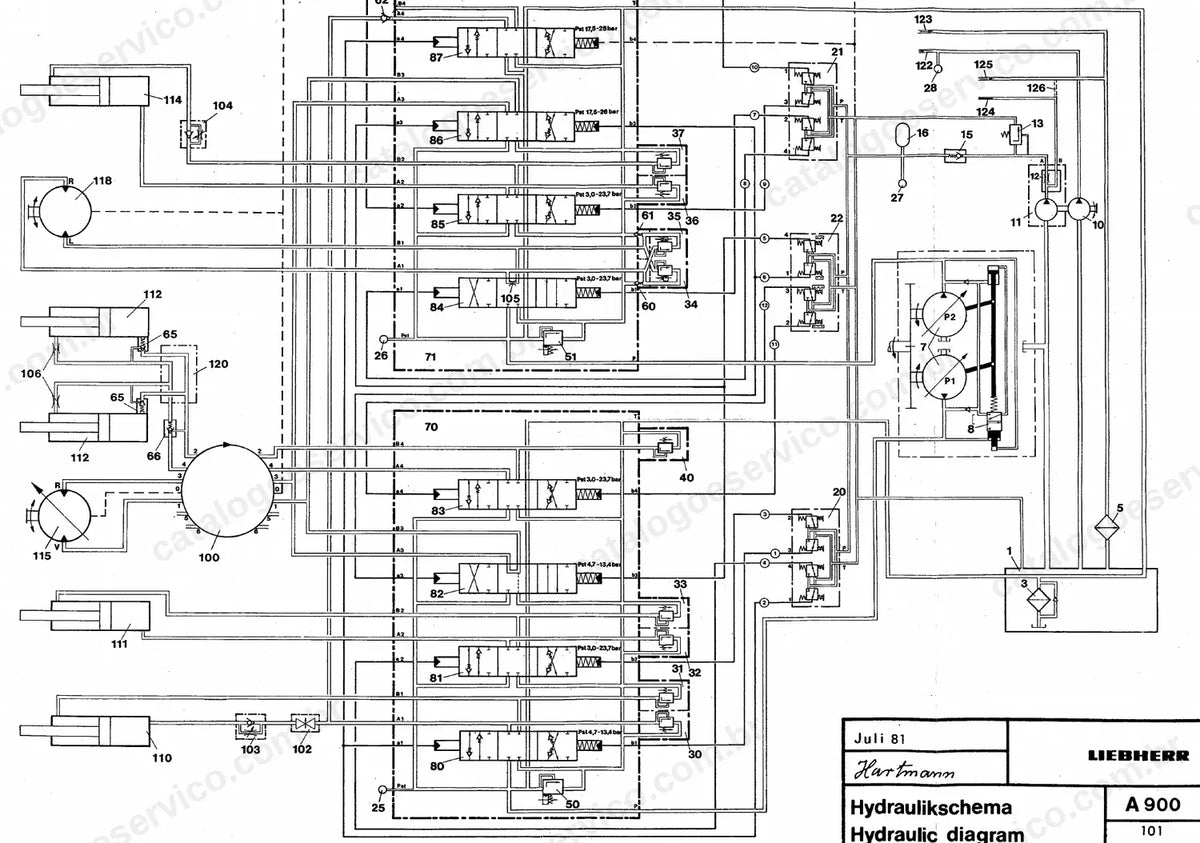

- Esquema hidráulico completo da A 900 com bombas P1/P2, blocos de comando e circuitos de cilindros e motores.

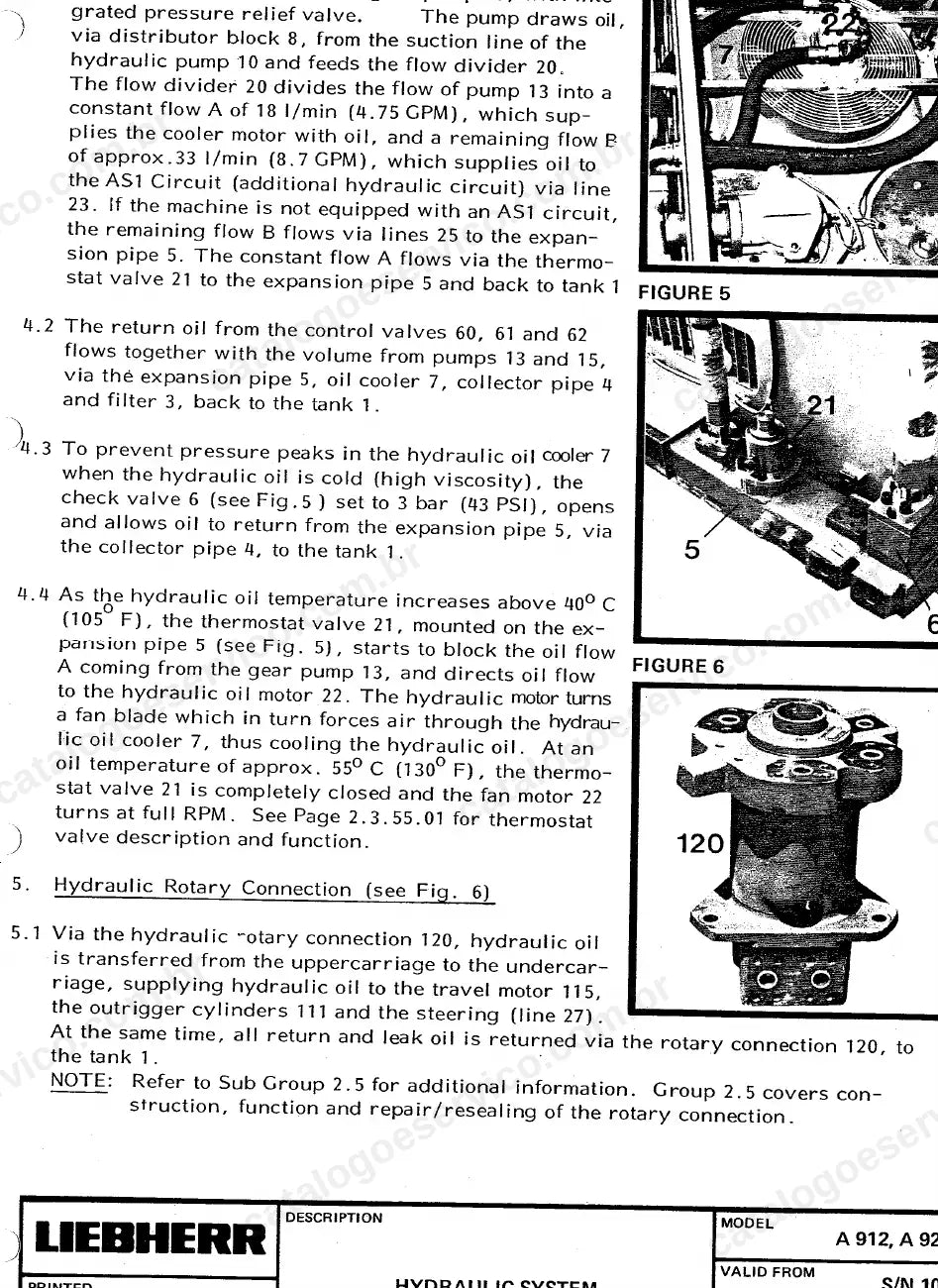

- Arrefecimento do óleo hidráulico: divisor de fluxo com vazão constante de 18 l/min para o motor do ventilador, válvula termostática que começa a fechar acima de 40 °C e fecha totalmente a cerca de 55 °C, e válvula de retenção de 3 bar.

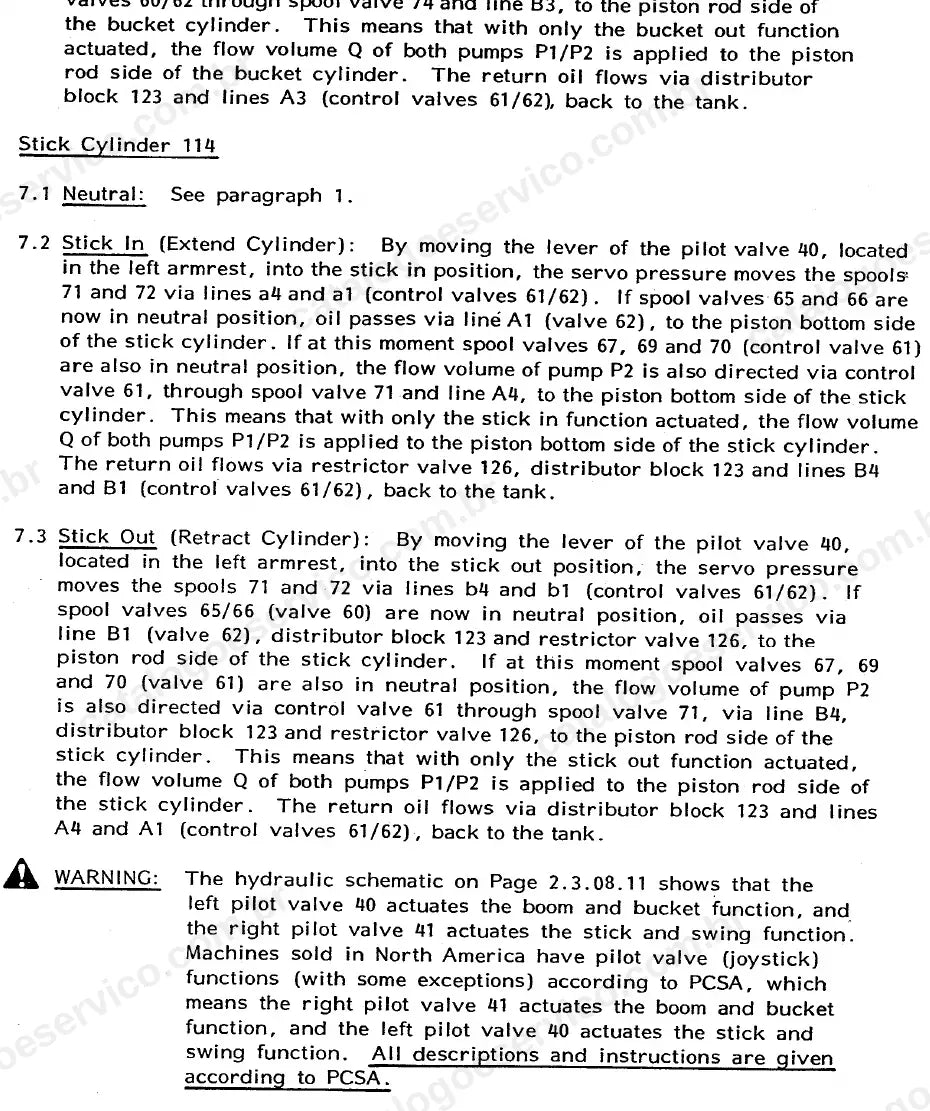

- Funcionamento passo a passo de lança, braço e caçamba com soma de vazão das duas bombas e alerta sobre o padrão de joystick PCSA.
- Implementos especiais: AHS1, AHS2 e AHS3, garra e rotator, engate rápido, guindaste industrial, cabine regulável, lâmina e comando dos estabilizadores.
O que este manual cobre
- Tabelas, dados técnicos e torques
- Ferramentas e ferramentas especiais
- Soldagem e lubrificação
- Dados técnicos e plano de inspeção
- Motor
- Mecanismo de giro e freio de giro
- Sistema hidráulico
- Sistema de ar comprimido
- Junta rotativa
- Sistema elétrico
- Aquecimento e ar-condicionado
- Câmbio de duas velocidades
- Eixos dianteiro e traseiro e diferencial
- Direção hidrostática e suporte do eixo oscilante
- Freios e coroa de giro
- Equipamentos especiais, kits e cilindros hidráulicos
Por que vale a pena
- Sequências de desmontagem e montagem com torques de aperto por item, inclusive o acréscimo para parafusos não lubrificados.
- Valores de regulagem do circuito hidráulico, do arrefecimento e dos freios para testar a máquina com referência de fábrica.
- Descrição de funcionamento de cada circuito, com numeração dos componentes, para diagnosticar falhas.
- Procedimentos de remoção e instalação de componentes como freio de giro, junta rotativa e cilindros.
Para quem é
Indicado para oficinas e mecânicos que ainda mantêm escavadeiras de pneus Liebherr A 900 a A 942 da primeira geração em obras, pátios e frotas municipais, e para quem restaura essas máquinas e precisa dos valores e procedimentos originais.
Perguntas frequentes
Serve para quais modelos?
Para as escavadeiras de pneus Liebherr A 900 a A 942 da primeira geração (sem letra B ou C). O capítulo de implementos especiais também vale para as versões de esteiras R 900 a R 942.
Está em português?
Não. O manual está em inglês técnico; alguns desenhos de fábrica trazem a legenda também em alemão.
Tem esquema hidráulico?
Sim. Inclui o esquema hidráulico da A 900 e descrições de circuito com a numeração dos componentes.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
