Descrição
Especificações
O Manual de Serviço Liebherr A900-A932 Litronic é o documento técnico oficial em PDF, com 1.806 páginas digitalizadas em inglês, para as escavadeiras de pneus Litronic da geração que inclui A 900 Li, A 902 Li, A 912 Li e A 922 Li. O manual traz o sistema hidráulico com blocos de comando, protocolos de ajuste, cortes da bomba dupla de deslocamento variável LPVD, testes de vazamento interno e tabelas de torque.
Protocolos de ajuste trilíngues (alemão, inglês e francês) por modelo e faixa de série — o sistema hidráulico vale para A 900 Li, A 902 Li, A 912 Li e A 922 Li a partir de séries específicas —, além do protocolo próprio da A 902 Industrie.
Destaques deste material

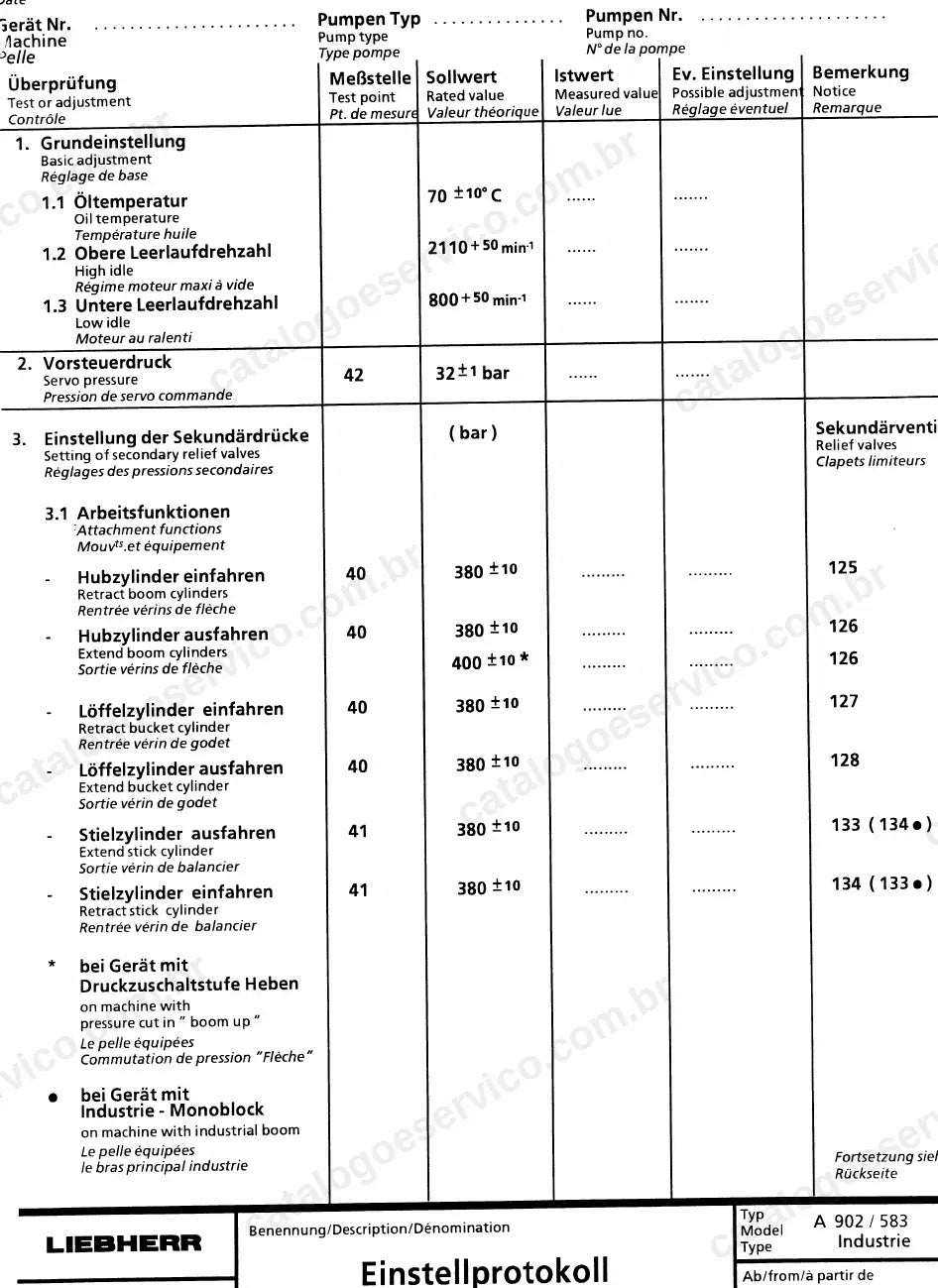

- Protocolo de ajuste com temperatura do óleo de 70 °C, marcha lenta alta de 2.110 rpm, baixa de 800 rpm e pressão de servocomando de 32 bar.
- Valores das válvulas secundárias de lança, braço e caçamba de 380 bar (400 bar com estágio de pressão adicional na elevação).

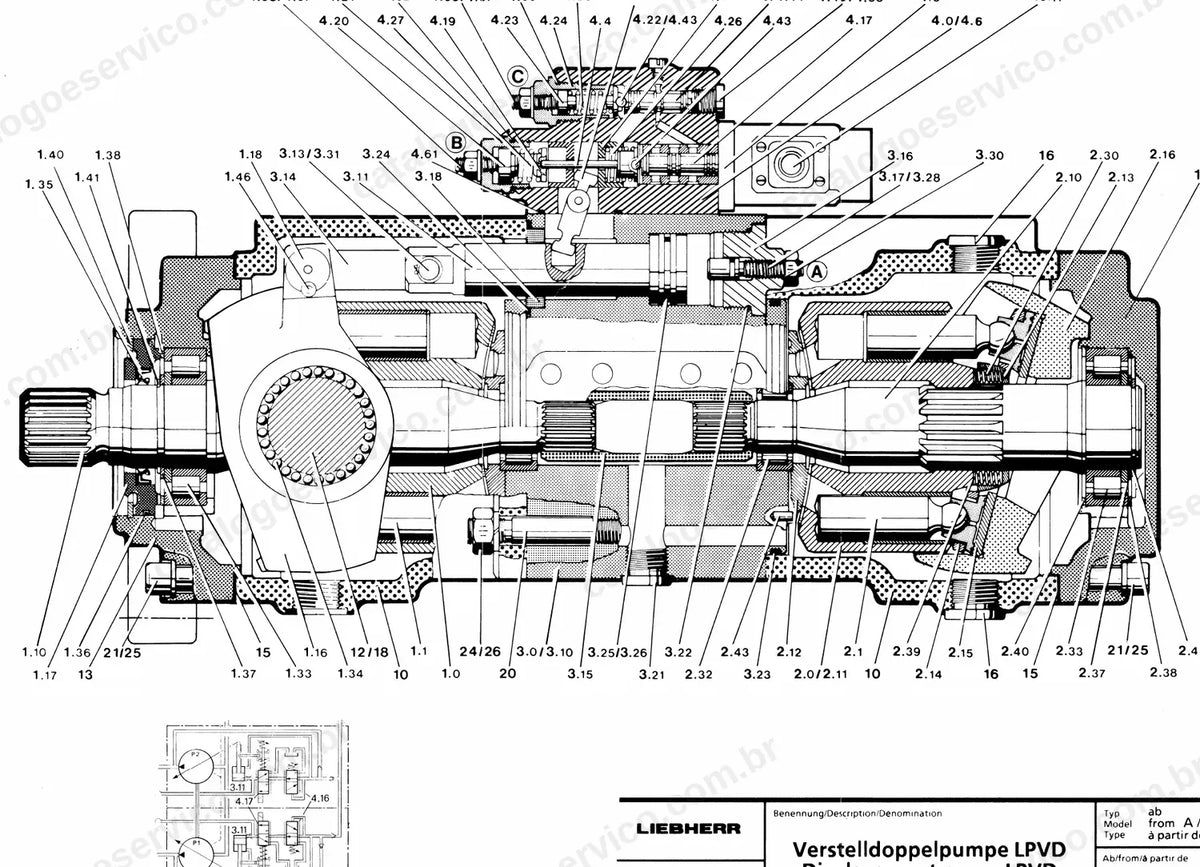

- Corte completo da bomba dupla de deslocamento variável LPVD com numeração das peças.

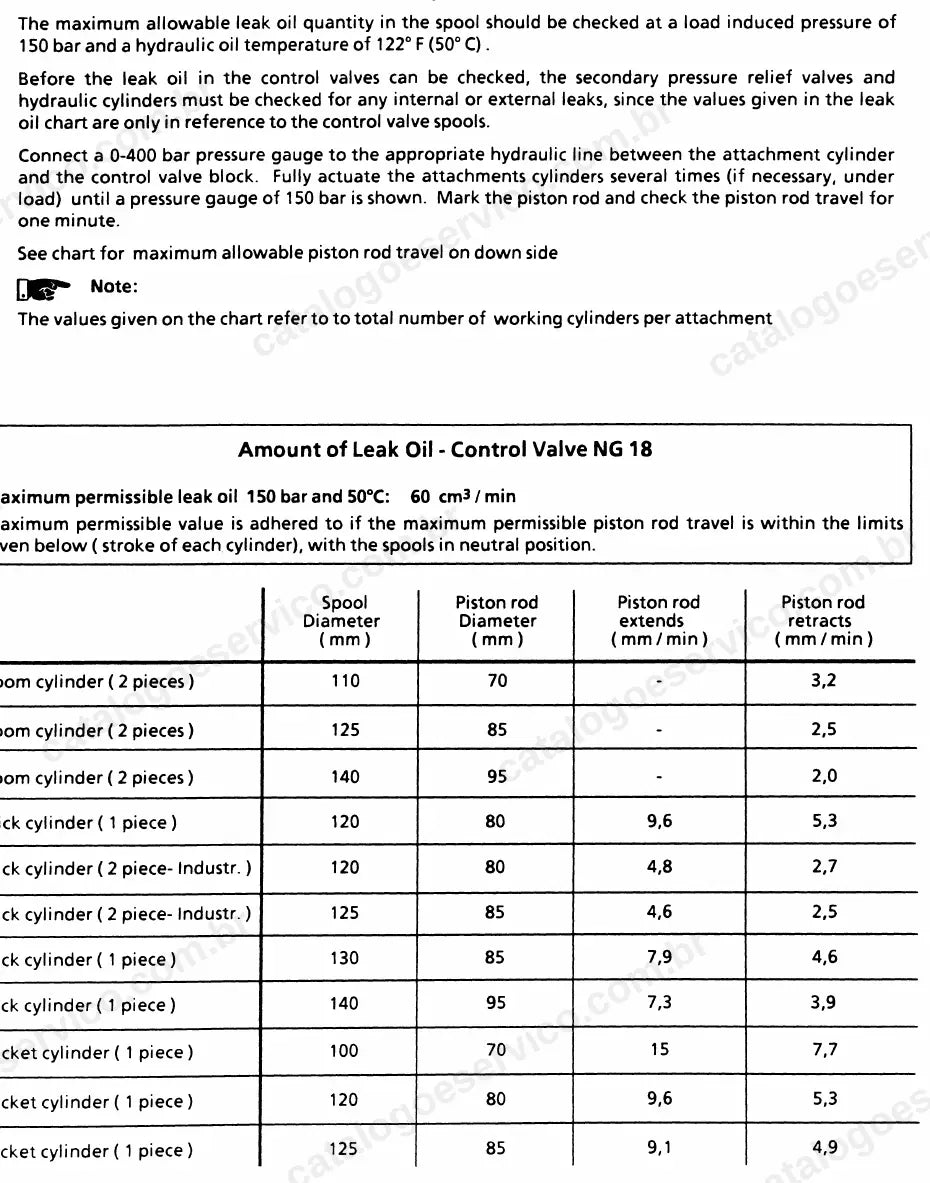

- Teste de vazamento do bloco de comando NG 18: máximo de 60 cm³/min a 150 bar e 50 °C, com o deslocamento admissível da haste por cilindro.

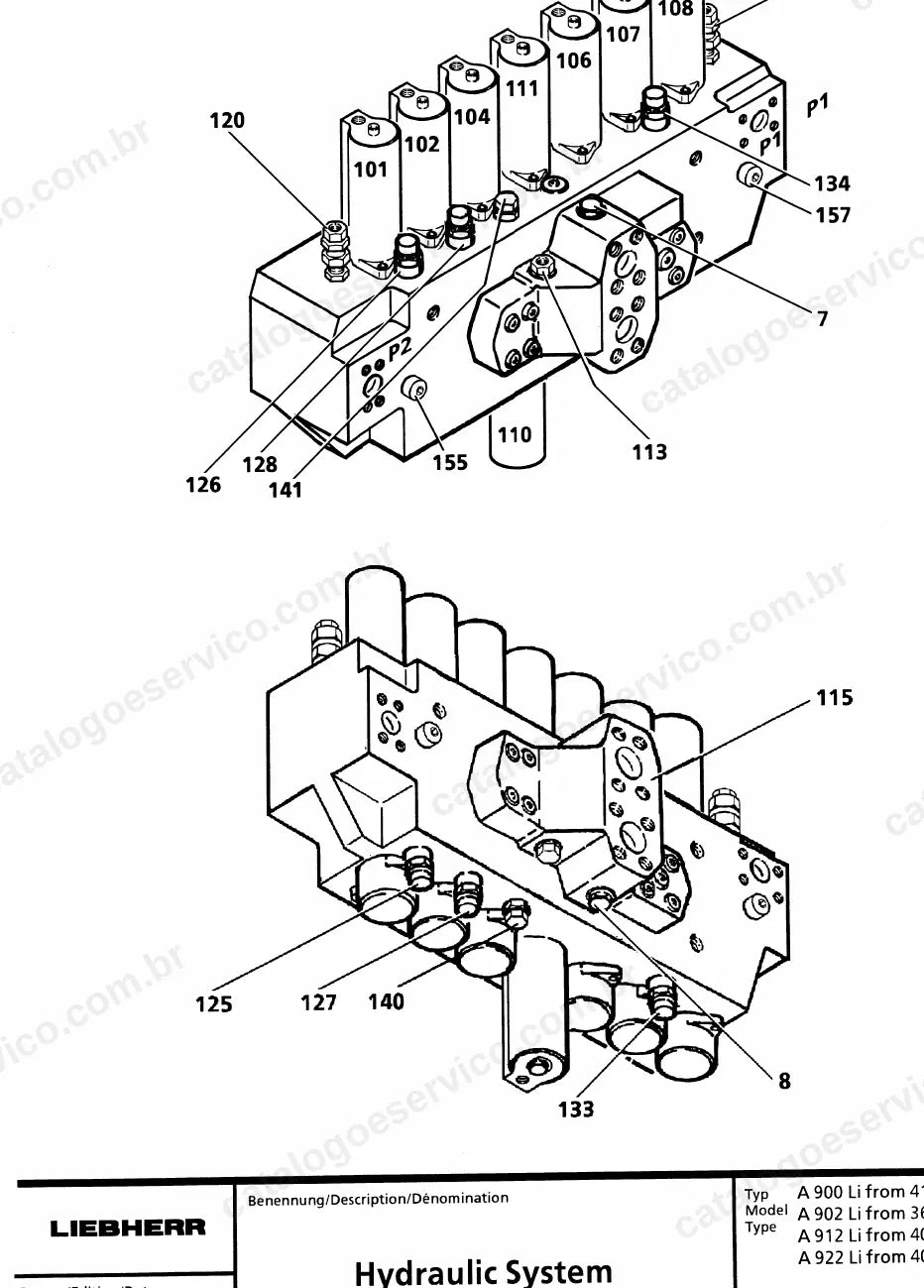

- Desenhos do bloco de comando do sistema hidráulico com a numeração das válvulas e as conexões P1/P2.
- Tabelas de torque de parafusos M16 (280 Nm), M20 (560 Nm) e M24 (960 Nm).
O que este manual cobre
- Sistema hidráulico e blocos de comando
- Protocolos de ajuste (Einstellprotokoll)
- Bomba dupla de deslocamento variável LPVD
- Teste de vazamento dos blocos de comando
- Cilindros hidráulicos
- Torques de aperto
Por que vale a pena
- Protocolos de ajuste com valores nominais, ponto de medição e campo para o valor lido.
- Procedimento de teste de vazamento interno com limites de deslocamento da haste por cilindro.
- Cortes de bombas e blocos de comando para desmontagem e montagem corretas.
- Torques de aperto de fábrica para os parafusos estruturais.
Para quem é
Indicado para oficinas e mecânicos que mantêm escavadeiras de pneus Liebherr Litronic antigas (A 900 a A 932) e precisam de valores de regulagem e procedimentos de teste originais.
Perguntas frequentes
Serve para quais modelos?
Para as escavadeiras de pneus Liebherr Litronic da faixa A 900 a A 932, com páginas que citam A 900 Li, A 902 Li, A 912 Li e A 922 Li.
Está em português?
Não. O texto é em inglês; os protocolos de ajuste vêm em alemão, inglês e francês.
O PDF é pesquisável?
Não. As páginas são digitalizadas do manual impresso; a navegação é feita pelas páginas do documento.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
