O Manual de Serviço Liebherr A308-A316 é o documento técnico oficial em PDF, com 2.010 páginas em inglês, que reúne em um só arquivo a linha compacta de escavadeiras hidráulicas de pneus A 308, A 310, A 310 B, A 312 e A 316 e as versões de esteiras R 308, R 310, R 310 B e R 312, produzidas pela Liebherr-Hydraulikbagger em Kirchdorf/Iller. O livro traz dados técnicos e diretrizes de manutenção por modelo, motores diesel Deutz, acoplamento, sistema hidráulico, componentes hidráulicos, sistema elétrico, giro, translação, direção, freios, implementos e cabine.
É a edição de fevereiro de 2002, com todas as atualizações até o 8º suplemento, e separa os dados por modelo, tipo e número de série — da A 308 tipo 374 com motor Deutz BF4M 1011F de 53 kW e bombas A10VO 45 à A 316 tipo 617 com BF4M 1013 E de 82 kW e bombas A11VO 75, incluindo a A 316 industrial tipo 691.
Destaques deste material
- A 308: motor Deutz BF4M 1011F (53 kW) ou BF4M 2011 (56 kW), bomba dupla A10VO 45 DFSR com 2 x 103 l/min e pressão primária de 320 bar.
- A 316: motor Deutz BF4M 1013 E de 82 kW e 422 Nm a 1.400 rpm, bomba A11VO 75 LRDC com 2 x 130 l/min, 350 bar de pressão primária e 380 bar nos alívios secundários.
- Tabelas de pressões e vazões do sistema hidráulico e listas de verificação de regulagem para cada modelo da família.

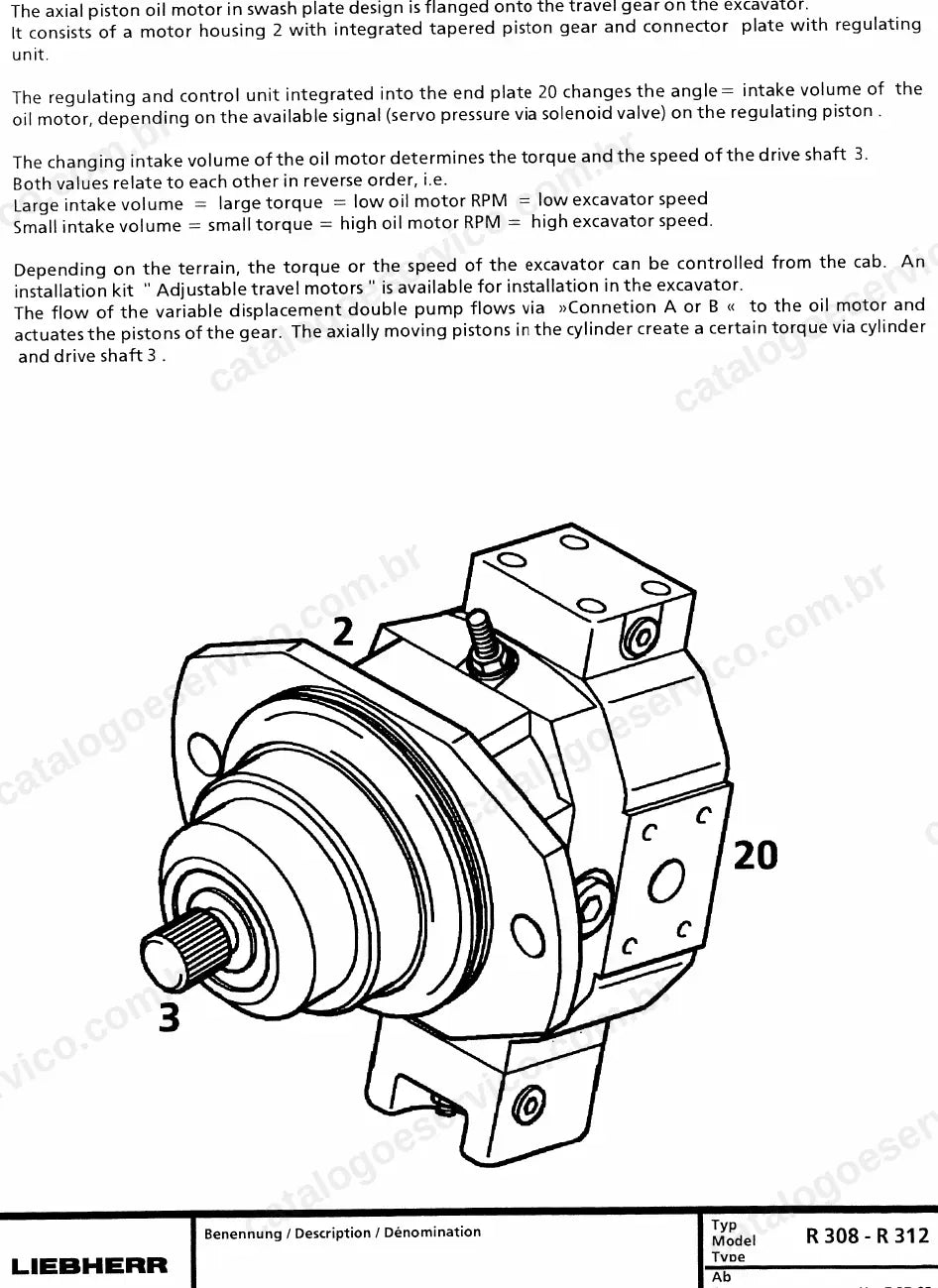

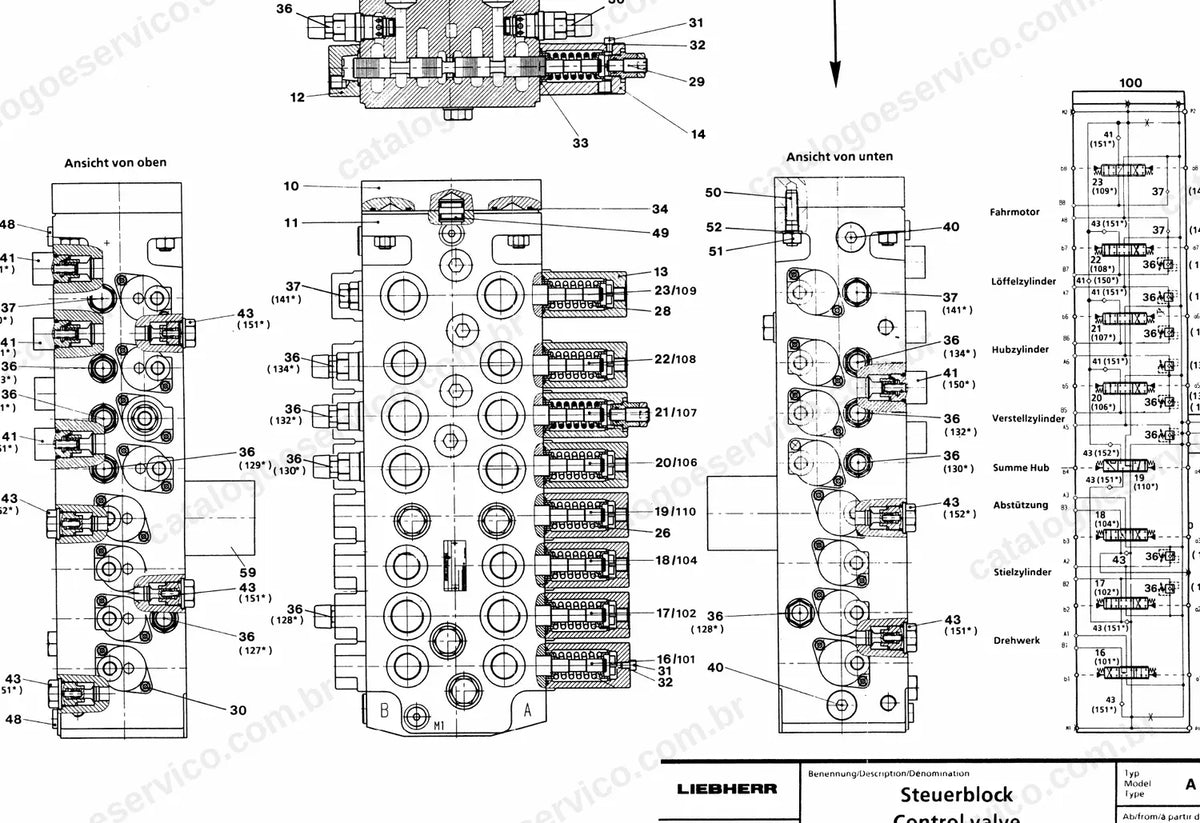

- Componentes hidráulicos em detalhe: bombas A10V e A11V, motor de translação A6VE HA1, cilindros, servocomandos, bloco de comando, juntas rotativas e válvulas de alívio, de retenção e de frenagem.
- Translação e chassi: redutores, caixas de duas velocidades 353, 355, 2HL100, 2HL70 e VGL 350, eixos de direção e rígido, direção hidrostática e direção nas quatro rodas, bloqueio do eixo oscilante e bloco de freio compacto.
- Esquemas elétricos da máquina básica separados por modelo, em alemão, inglês e francês, além dos kits de instalação elétrica e da junta rotativa de anéis coletores.
O que este manual cobre
- Informações gerais, segurança, normas e fluidos de serviço
- Ferramentas especiais (motor Deutz, hidráulica, conectores, engrenagens e eixos)
- Dados técnicos e diretrizes de manutenção por modelo
- Motor diesel Deutz
- Acoplamento elástico
- Sistema hidráulico: pressões, vazões e circuitos de alta e baixa pressão
- Componentes hidráulicos
- Sistema elétrico e esquemas elétricos
- Mecanismo de giro, freio de giro e coroa de giro
- Redutor de translação e caixa de duas velocidades
- Componentes da esteira e eixos
- Direção, bloqueio do eixo oscilante e sistema de freios
- Implementos especiais e instalações hidráulicas adicionais
- Cabine, aquecimento e ar-condicionado
Por que vale a pena

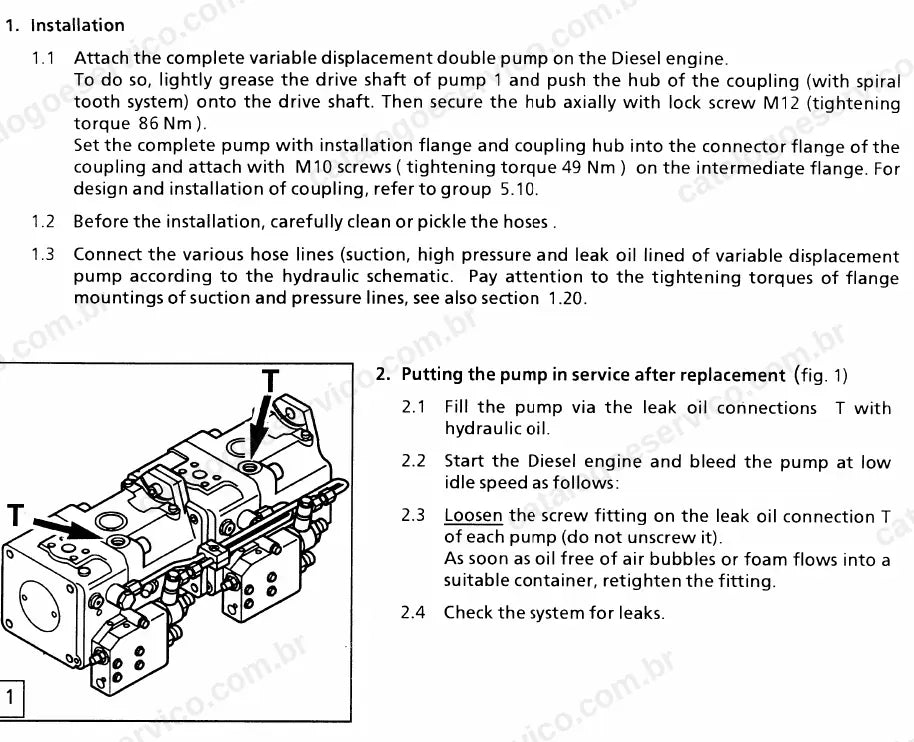

- Procedimentos de instalação e colocação em serviço de bombas e motores hidráulicos, com torques de aperto e sangria do sistema.
- Valores de ajuste das válvulas de alívio primárias e secundárias, início de regulagem das bombas e pressões de giro e translação para cada modelo.

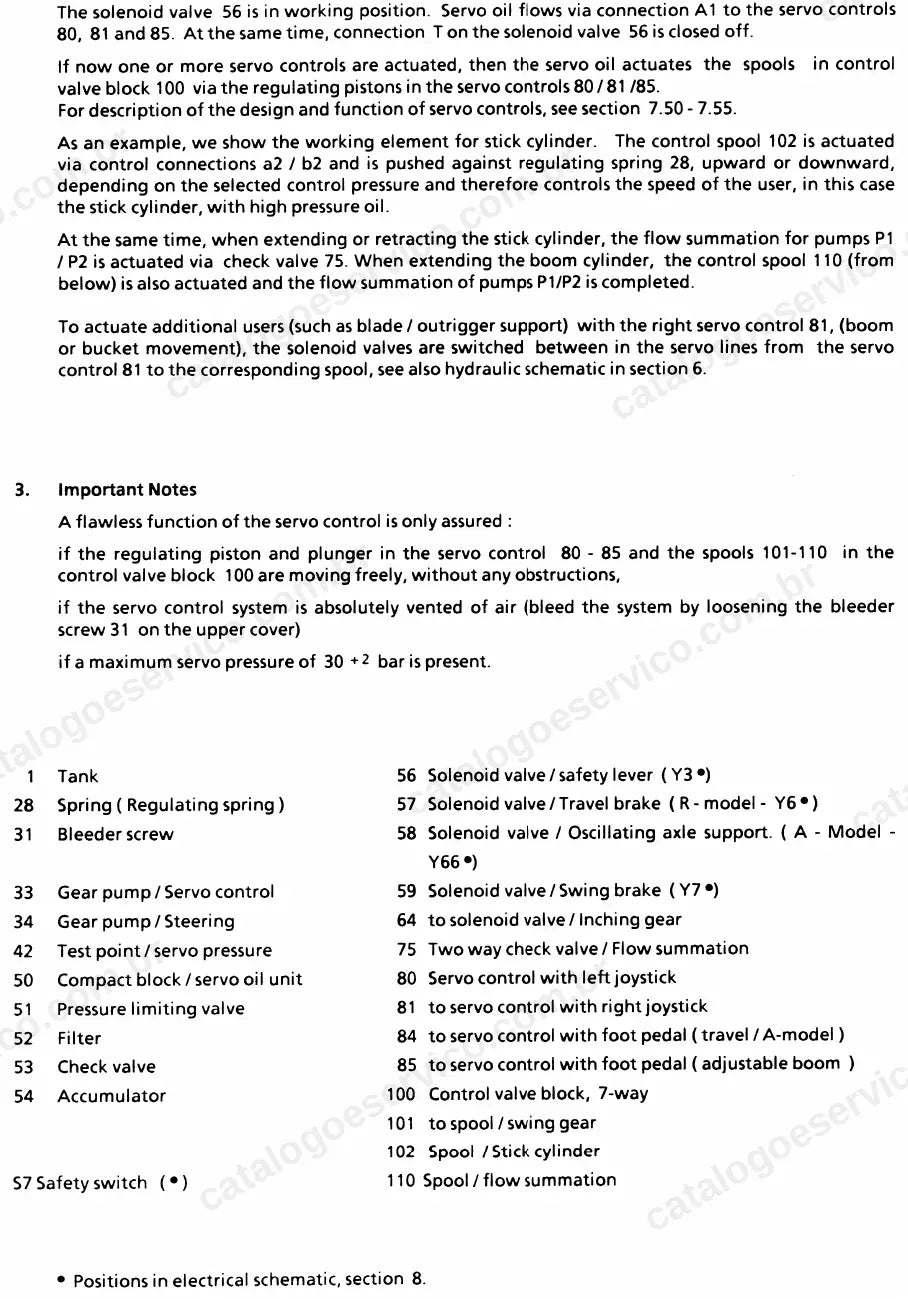

- Descrição de funcionamento dos circuitos de servocomando, soma de vazão das bombas e frenagem, para diagnosticar falhas com segurança.
- Esquemas hidráulicos e elétricos para rastrear componentes, conectores e lâmpadas de alerta da máquina básica.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, construtoras, prefeituras e locadoras que mantêm escavadeiras compactas Liebherr A 308 a A 316 (ou as versões R de esteiras) em obras urbanas, saneamento e movimentação de materiais.
Perguntas frequentes
Serve para quais modelos?
Para as escavadeiras de pneus A 308, A 310, A 310 B, A 312 e A 316 e para as versões de esteiras R 308, R 310, R 310 B e R 312. Os dados técnicos vêm separados por modelo, tipo e número de série.
Está em português?
Não. O manual está em inglês técnico; os esquemas elétricos trazem legendas em alemão, inglês e francês.
Tem diagramas hidráulicos e elétricos?
Sim. Traz esquemas hidráulicos dos circuitos e componentes e esquemas elétricos da máquina básica para cada modelo.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
