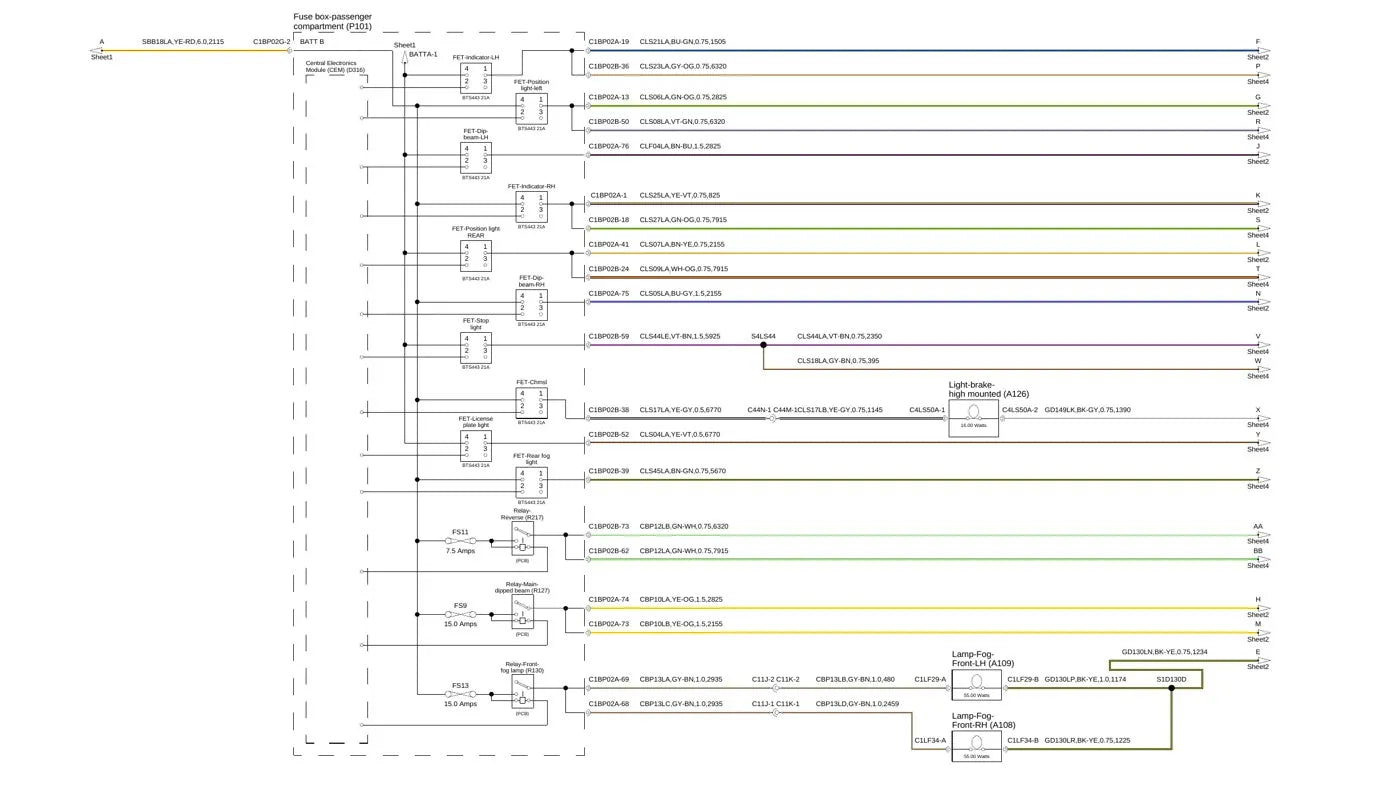

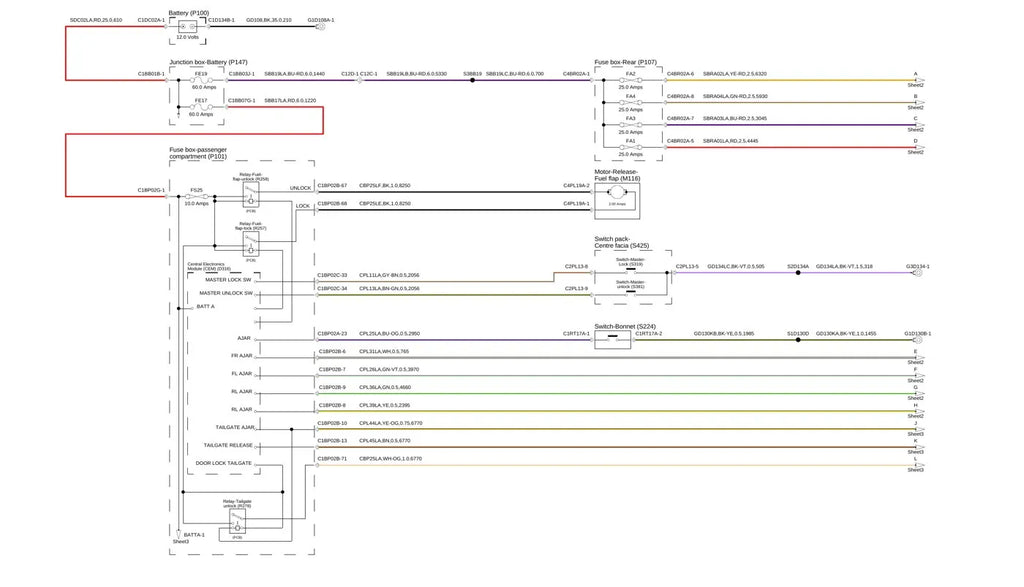

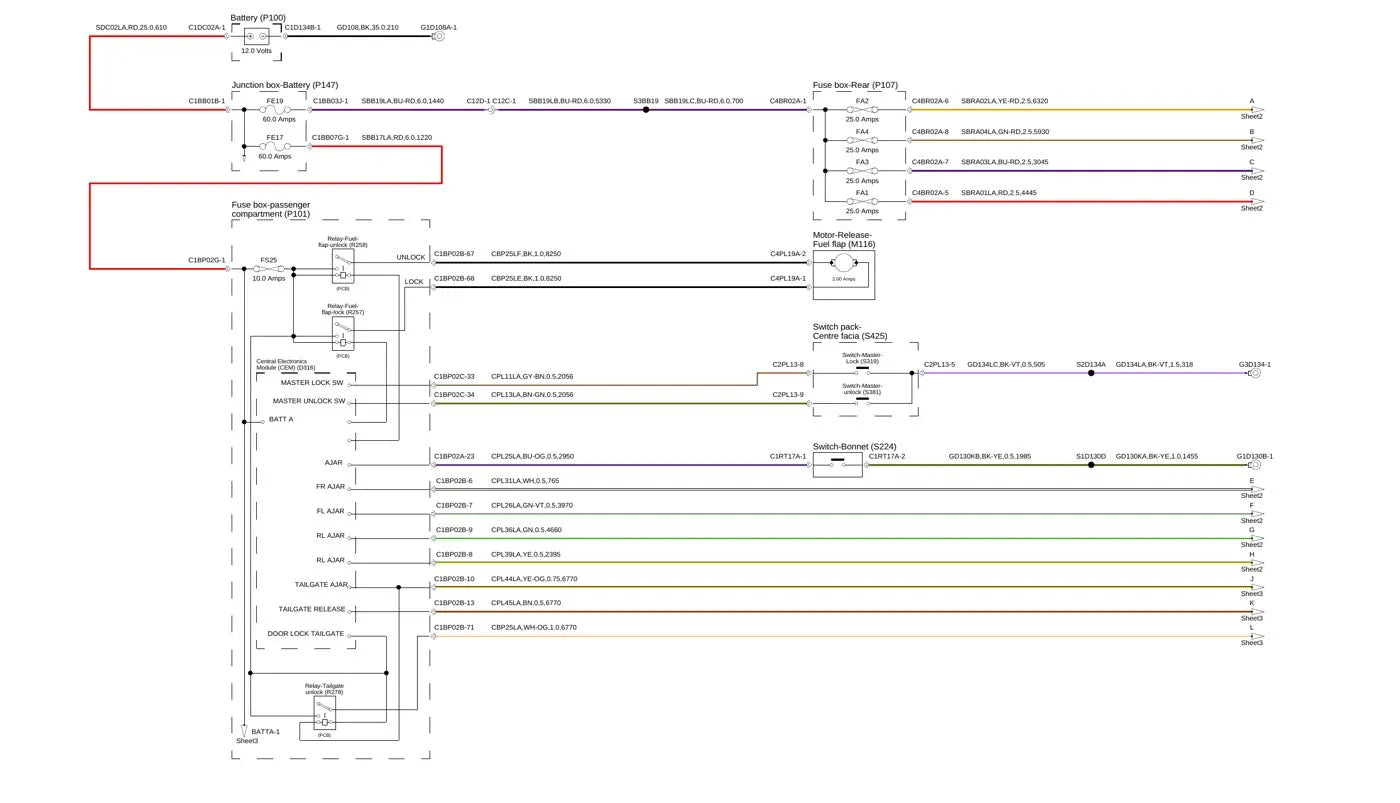

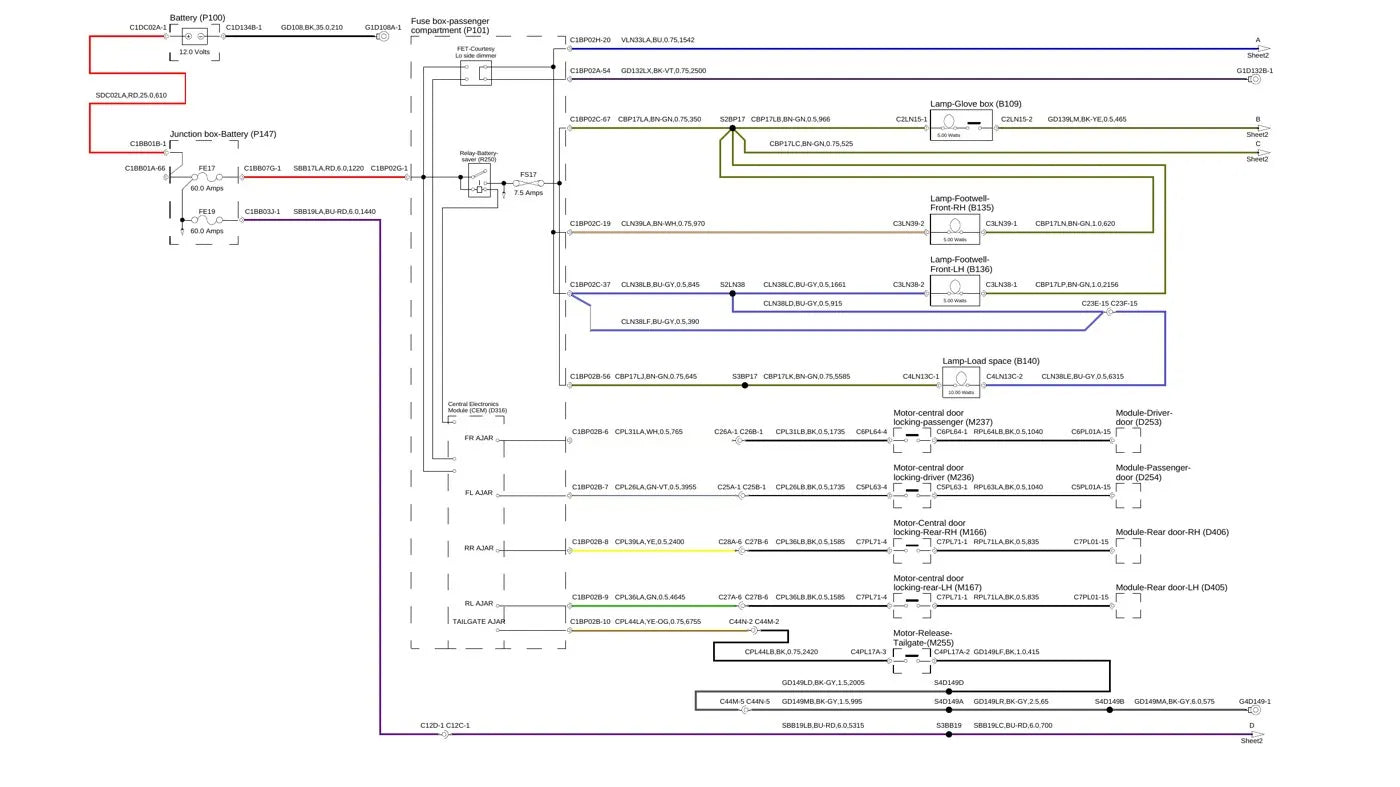

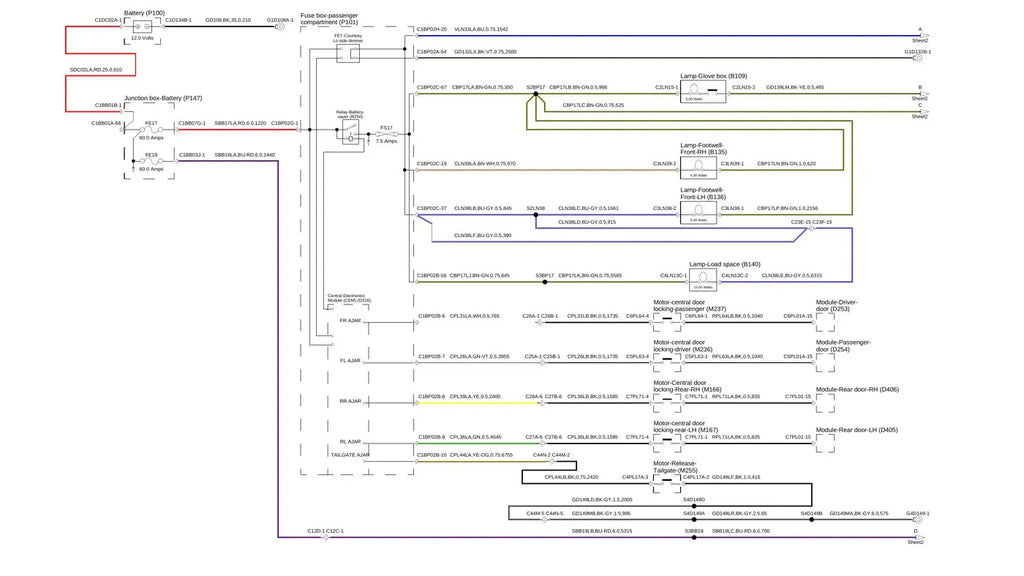

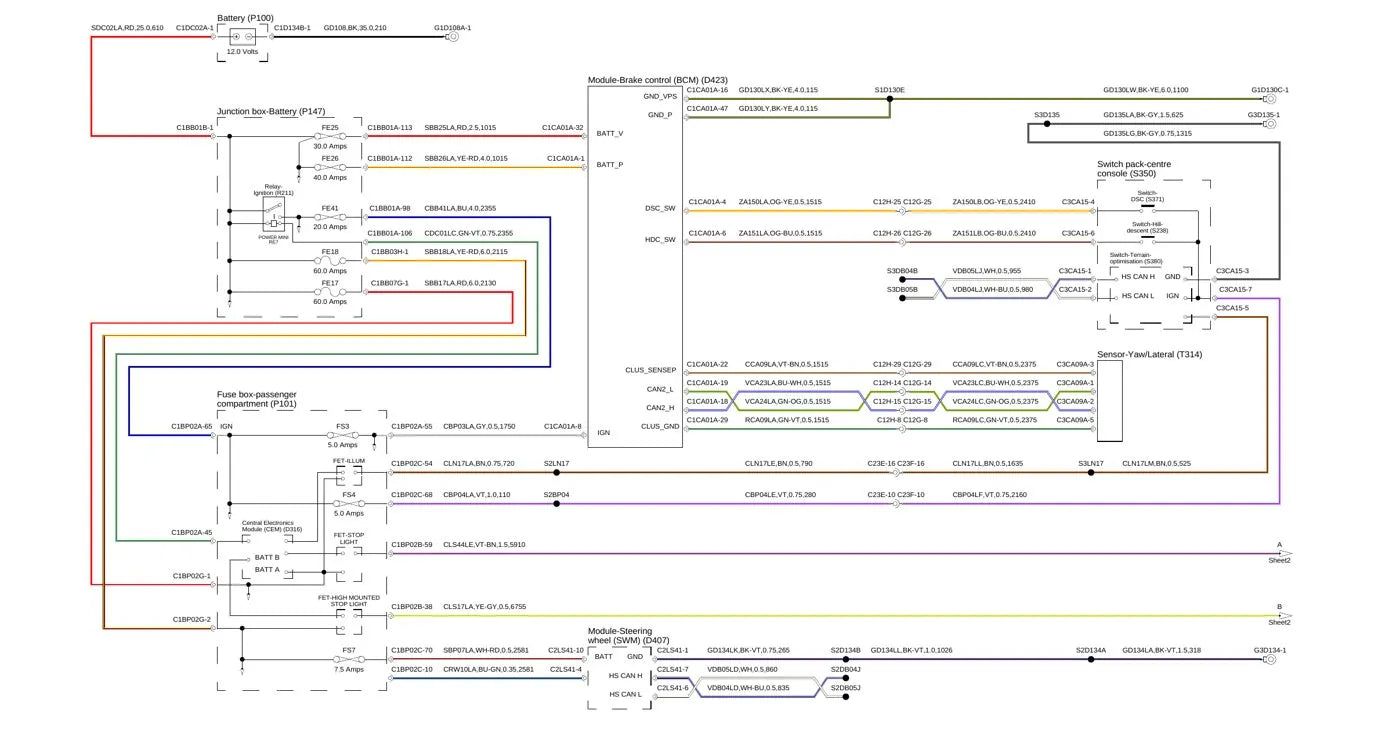

O conjunto de diagramas elétricos Land Rover Freelander 2, o LR2 de projeto L359, é o documento técnico em PDF, com 104 páginas em inglês, que reúne 45 circuitos de engenharia do ano-modelo 2009 na versão de volante à esquerda. É o caderno de esquemas do veículo — chicotes, conectores, fusíveis e aterramentos —, e não um manual de oficina com procedimentos de reparo. Cada circuito vem com o número de desenho de fábrica no padrão 9G92-70xxx.
Destaques deste material
- Caderno de esquemas elétricos de engenharia do Freelander 2 / LR2 ano-modelo 2009, Job1 Issue 2, de 9 de julho de 2008.
- São 104 páginas com 45 circuitos completos, cada um identificado pelo número de desenho de fábrica no padrão 9G92-70xxx.
- Traz o circuito do acoplamento eletrônico da tração integral, peça central no diagnóstico de falha do 4x4.
- Motorizações diesel e gasolina em circuitos separados, com distribuição de energia do compartimento do motor específica para cada uma.
- Estão aqui as três opções de farol — halógena, xenônio e AFS direcional —, o HEVAC nas versões Hi Line e Lo Line e o infotainment MOST.
- É o conjunto de diagramas elétricos, com fio, cor, bitola e pino de conector, e não um manual de oficina com procedimentos de reparo mecânico.
O que este manual cobre
- Arquitetura elétrica e redes CAN
- Distribuição de energia
- Distribuição de massa
- Circuito de carga
- Alarme antifurto
- Travamento central das portas
- Tomada de diagnóstico
- Acoplamento eletrônico 4x4
- Gerenciamento do motor
- Faróis halógenos, xenônio e AFS
- Climatização HEVAC e vidros térmicos
- Infotainment e rede MOST
- Controle de tração e airbag
- Transmissão automática e vidros elétricos
Por que vale a pena
- Rastreia o circuito fio a fio até o conector, com o número de desenho de fábrica de cada prancha.
- Identifica pino, cor e bitola do fio e o ponto de aterramento do sistema.
- Aponta fusível e relé certos nas três caixas — motor, habitáculo e traseira — antes de desmontar o painel.
- Dá o caminho elétrico das redes HS CAN e MS CAN, que é por onde passa a falha de comunicação entre módulos.
Para quem é
- Eletricista automotivo que atende Freelander 2 e LR2.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, som e engate com tomada de reboque.
- Funilaria e retífica que precisa desmontar chicote.
Perguntas frequentes
Serve para o meu Freelander 2?
É o caderno do ano-modelo 2009, projeto L359, na versão de volante à esquerda, com motorizações diesel e gasolina.
É o manual de oficina do Freelander 2?
Não. Este volume é o conjunto de diagramas de circuito: chicotes, conectores, fusíveis, aterramentos e localização de componentes.
Está em português?
Os circuitos estão em inglês, com número de conector, pino e código de cor, a mesma linguagem usada na bancada.
Como recebo o arquivo?
O download do PDF é liberado logo após a compra. Você lê o arquivo no celular, no tablet ou no PC e pode imprimir as páginas que quiser.
