Descrição
Manual de Serviço Mini Escavadeira HYUNDAI R16-9 — manual técnico em PDF com 403 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
O documento abrange a mini escavadeira R16-9 em oito seções principais, cobrindo estrutura e funcionamento de todos os grupos hidráulicos, elétricos e mecânicos. Apresenta diagramas completos do sistema hidráulico (Hydraulic Circuit, Main Circuit e Pilot Circuit), esquemas elétricos com localização de componentes, identificação de conectores e sistema de monitoramento. A Section 7 — Disassembly and Assembly inclui instruções passo a passo com fotos reais de procedimentos para bomba, válvula de controle, dispositivo de giro, tração, articulação rotativa, cilindros e undercarriage. A Section 8 — Component Mounting Torque lista os torques oficiais organizados por Engine System, Electric System, Hydraulic System, Undercarriage, Structure e Work Equipment, além de intervalos de manutenção como a troca de óleo da caixa de engrenagem a cada 1.000 horas. Formato PDF pesquisável para localização rápida por seção ou palavra-chave.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R16-9
- Tipo: Mini Escavadeira
- Páginas: 403
- Tamanho: 16,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
General: Safety Hints, Specifications.
Structure and Function: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Hydraulic System: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Electrical System: Component Location, Monitoring System, Electrical Circuit, Electrical Component Specification, Connectors.
Troubleshooting: Before Troubleshooting, Hydraulic and Mechanical System, Electrical System.
Maintenance Standard: Operational Performance Test, Major Components, Track and Work Equipment.
Disassembly and Assembly: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom, Arm and Bucket Cylinder, Undercarriage, Work Equipment.
Component Mounting Torque: Introduction Guide, Engine System, Electric System, Hydraulic System, Undercarriage, Structure, Work Equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

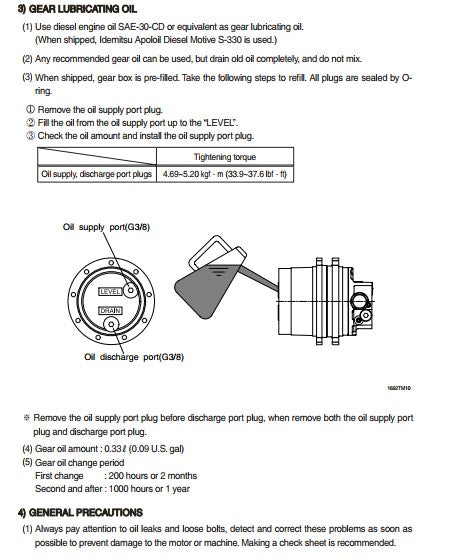

- Torque dos plugues de abastecimento e descarga de óleo (caixa de engrenagem): 4,69–5,20 kgf·m (33,9–37,6 lbf·ft)
- Capacidade de óleo da caixa de engrenagem: 0,33 L (0,09 US gal)
- Intervalo de troca do óleo da caixa de engrenagem: primeira troca em 200 horas ou 2 meses; após, a cada 1.000 horas ou 1 ano

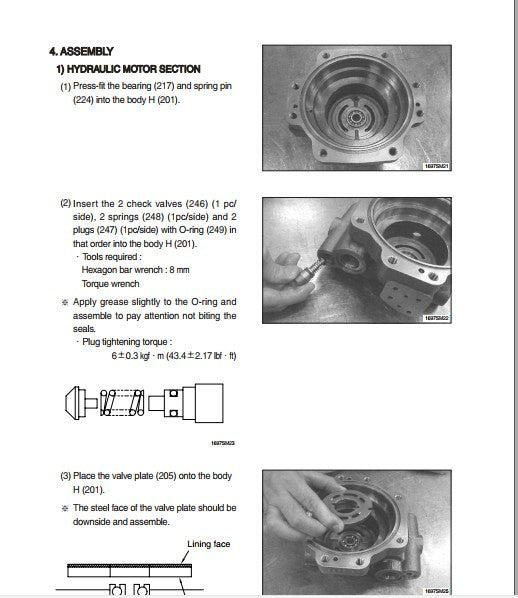

- Torque de aperto do plug do motor hidráulico: 6±0,3 kgf·m (43,4±2,17 lbf·ft)

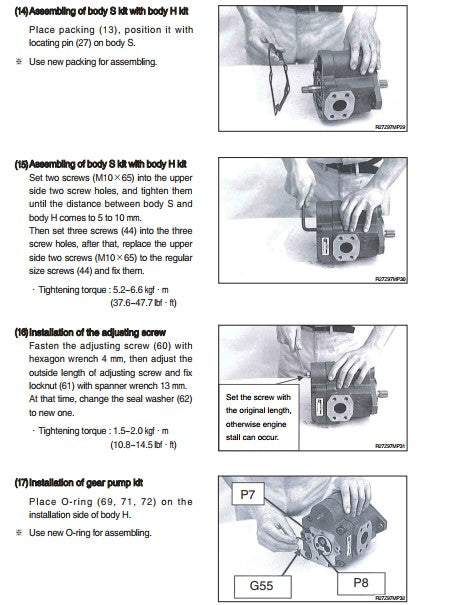

- Torque de montagem body S com body H (parafusos M10×65): 5,2–6,6 kgf·m (37,6–47,7 lbf·ft)
- Torque do parafuso de ajuste (chave hexagonal 4 mm / porca de travamento 13 mm): 1,5–2,0 kgf·m (10,8–14,5 lbf·ft)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças R16-9.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz tabela completa de torques de montagem por sistema?
Sim, a Section 8 — Component Mounting Torque organiza os torques para Engine System, Electric System, Hydraulic System, Undercarriage, Structure e Work Equipment. Exemplo: torque dos plugues de óleo da caixa de engrenagem: 4,69–5,20 kgf·m (33,9–37,6 lbf·ft).
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço HYUNDAI disponíveis em nosso catálogo.
