Descrição
Catálogo de Peças Mini Escavadeira Hyundai R16-9 — manual de peças em PDF com 154 páginas em inglês. Todos os códigos originais organizados por sistema, com vistas explodidas e quantidades por montagem.

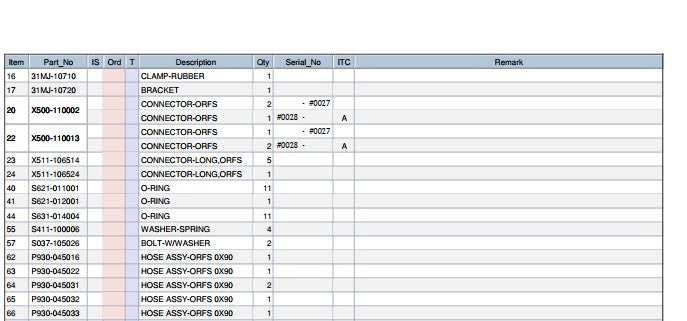

O catálogo cobre a mini escavadeira Hyundai R16-9 com diferenciação de peças por faixas de número de série — até #0027, de #0028 a #0079 e de #0080 em diante — permitindo identificar o componente exato para cada máquina. Inclui conjuntos como Bucket Cylinder Assy (31MJ-55130), Idler Assy (81MJ-13010), Main Control Valve (4100), Stop Valve Assy (31MJ-50560) e sistemas de tubulação hidráulica com conexões ORFS. A coluna ITC nas tabelas de part numbers identifica peças superseded e seus substitutos atualizados, e o Seal Kit XKCC-00436 está documentado com a relação completa de itens inclusos. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: Hyundai
- Modelo: R16-9
- Tipo: Mini Escavadeira
- Páginas: 154
- Tamanho: 9,3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Sistemas e Conjuntos Cobertos

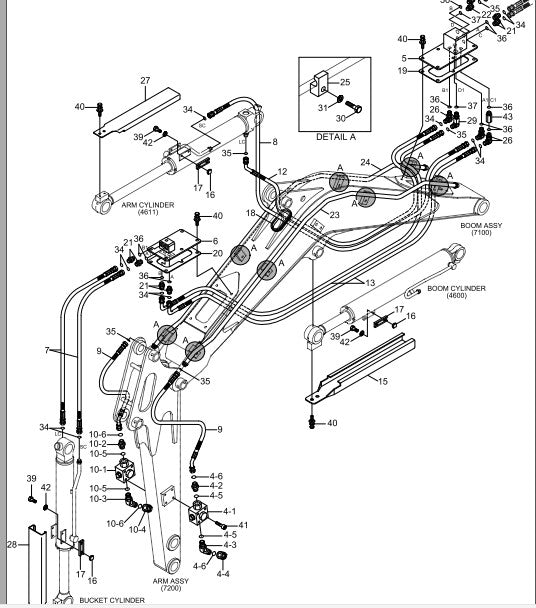

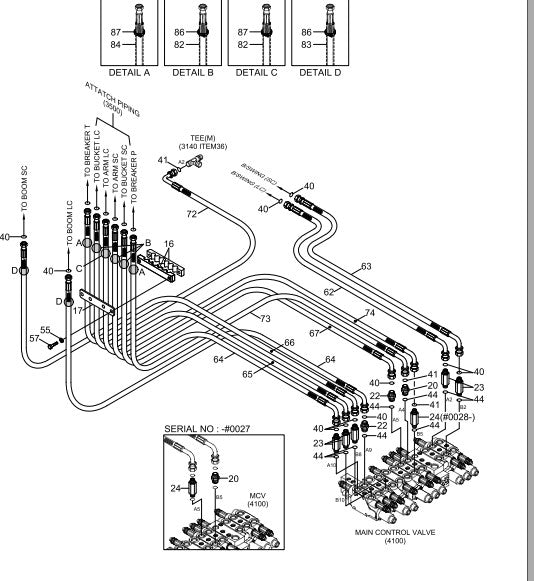

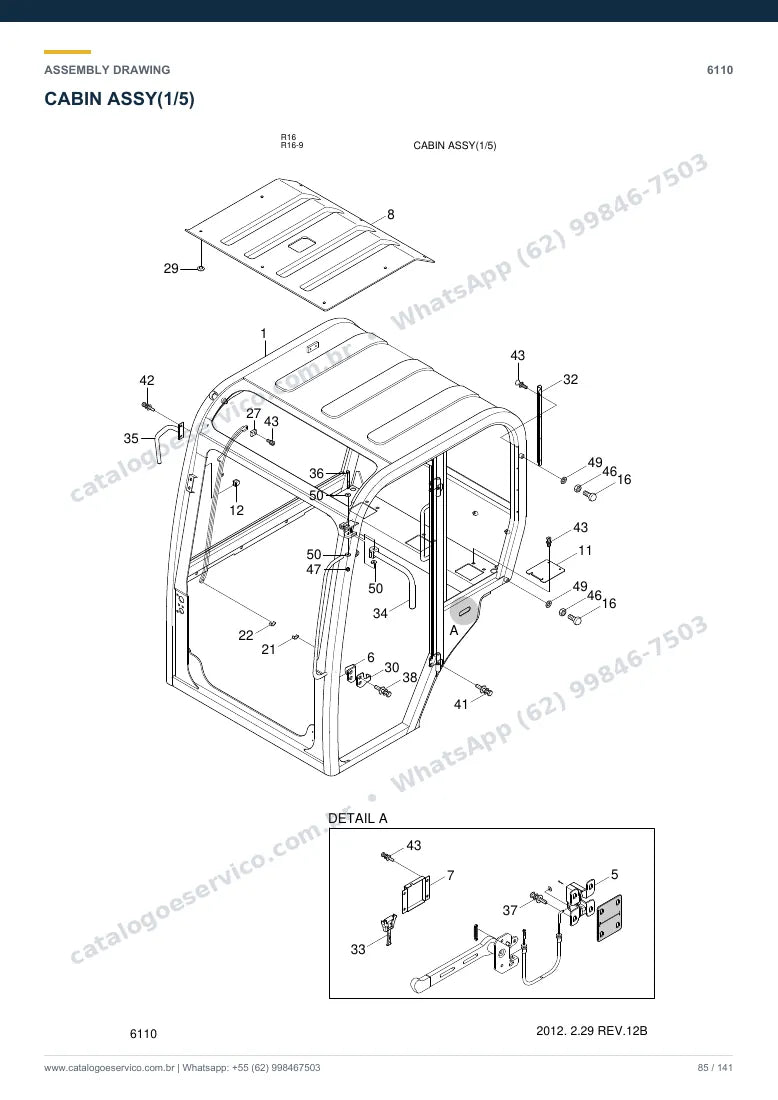

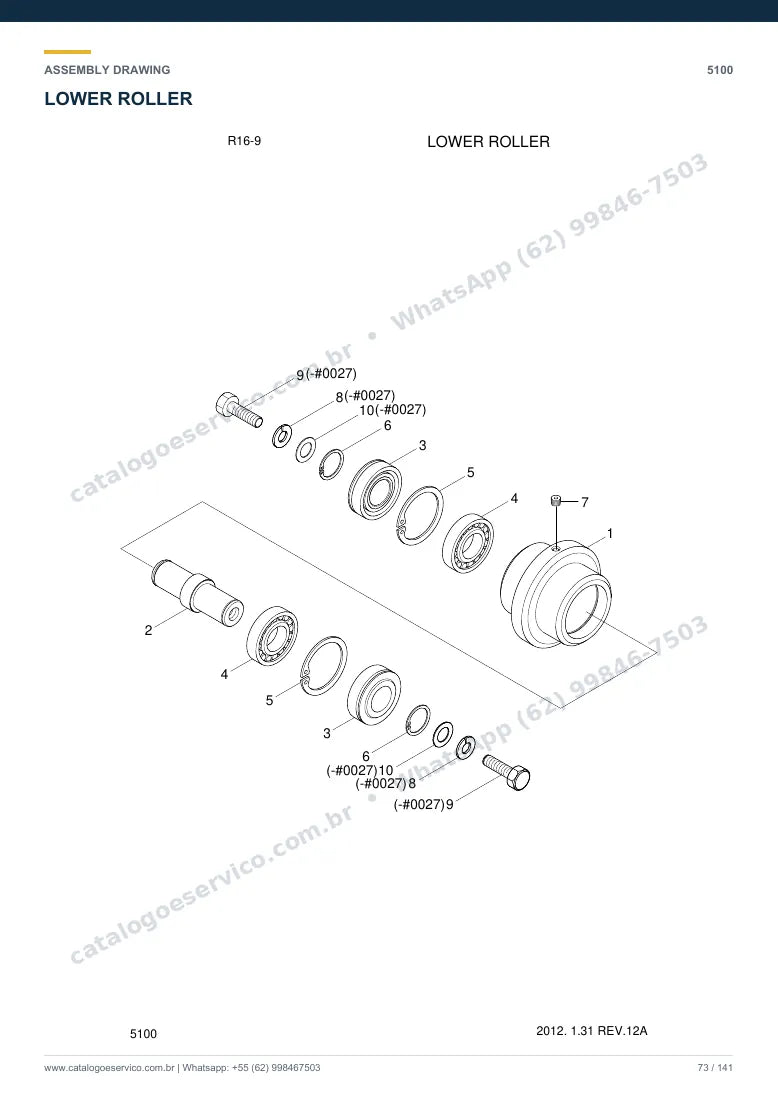

Sistema hidráulico principal com Main Control Valve (MCV 4100) e válvulas de controle, bombas e motores hidráulicos, motor e componentes, material rodante com idler assy e sistema de ajuste de tensão, esteiras e sapatas, lança (Boom Assy 7100) e braço (Arm Assy 7200), caçamba e dentes, cilindros hidráulicos (boom cylinder 4600, arm cylinder 4611, bucket cylinder), sistema de giro, stop valve e tubulação ORFS, cabine e sistema elétrico.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:

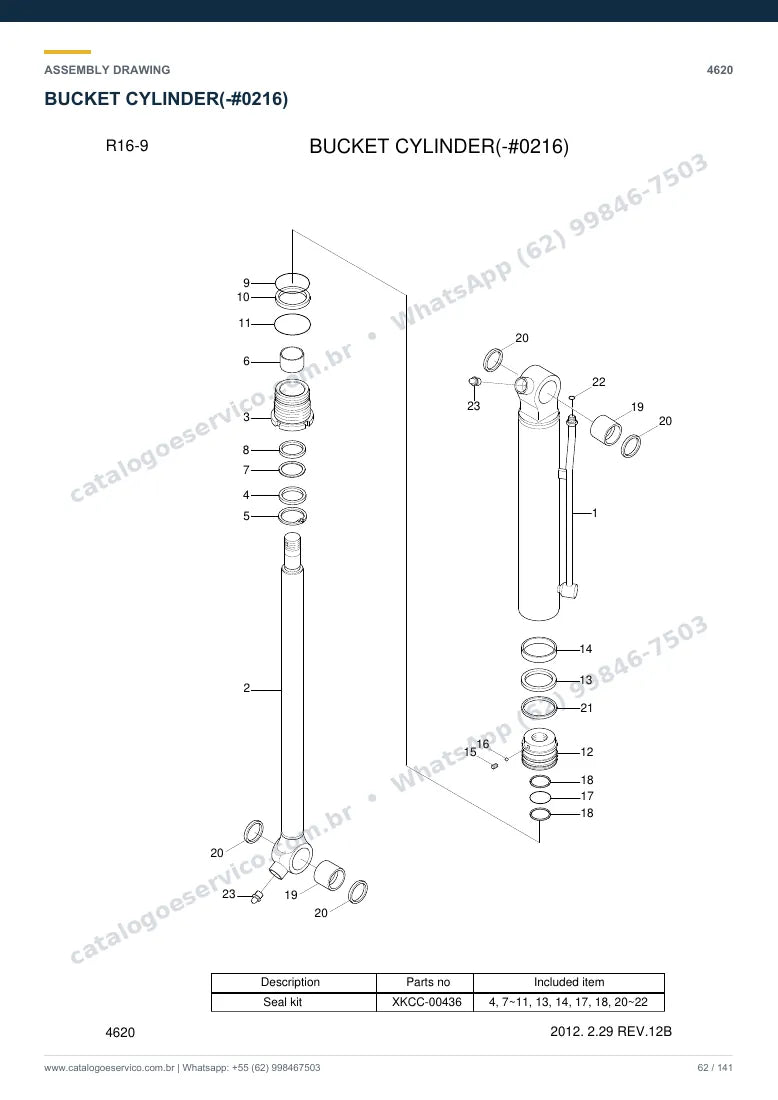

- 31MJ-55130 — Bucket Cylinder Assy (cilindro da caçamba)

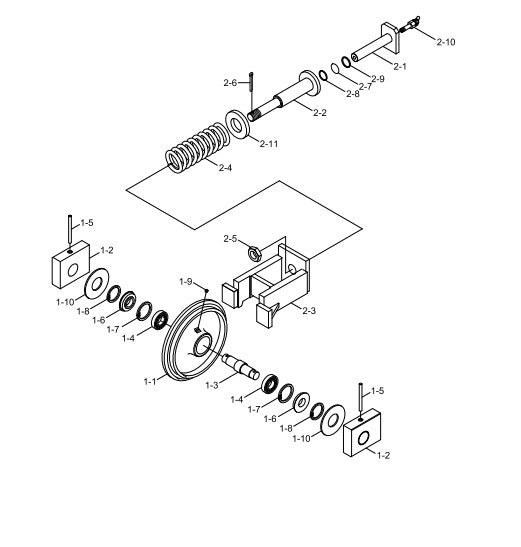

- 81MJ-13010 — Idler Assy (roda-guia — aplicável até série #0027)
- 31MJ-50560 — Stop Valve Assy

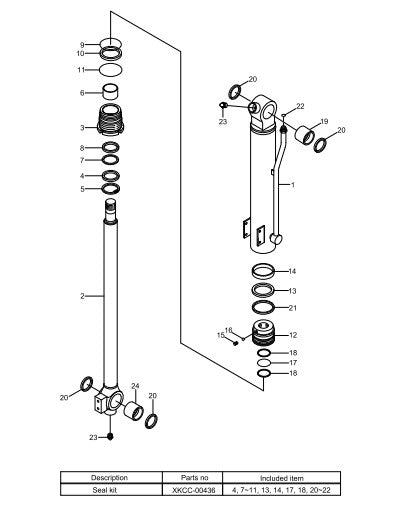

- XKCC-00436 — Seal Kit do cilindro (kit de vedação completo)
- P930-045016 — Hose Assy-ORFS 0X90 (mangueira hidráulica)
Para Quem é Este Catálogo
Ideal para concessionárias, distribuidores, oficinas multimarcas, construtoras, mineradoras e locadoras de equipamentos que precisam identificar e solicitar peças com precisão.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, consulte o Manual de Serviço Hyundai R16-9.
Perguntas Frequentes
Inclui diagramas de montagem?
Sim, todos os conjuntos são apresentados com diagramas explodidos que mostram cada componente em sua posição correta de montagem.
O catálogo diferencia peças conforme o número de série da máquina?
Sim, as tabelas incluem a coluna Serial No indicando em quais faixas de série cada componente se aplica — como até #0027, de #0028 a #0079 e de #0080 em diante — garantindo a peça correta para cada máquina.
Catálogo e manual de serviço são a mesma coisa?
O catálogo serve para identificar e comprar peças (códigos e quantidades). O manual de serviço ensina como desmontar, reparar e ajustar (procedimentos e torques).
