Descrição
Especificações
- Marca: GEHL

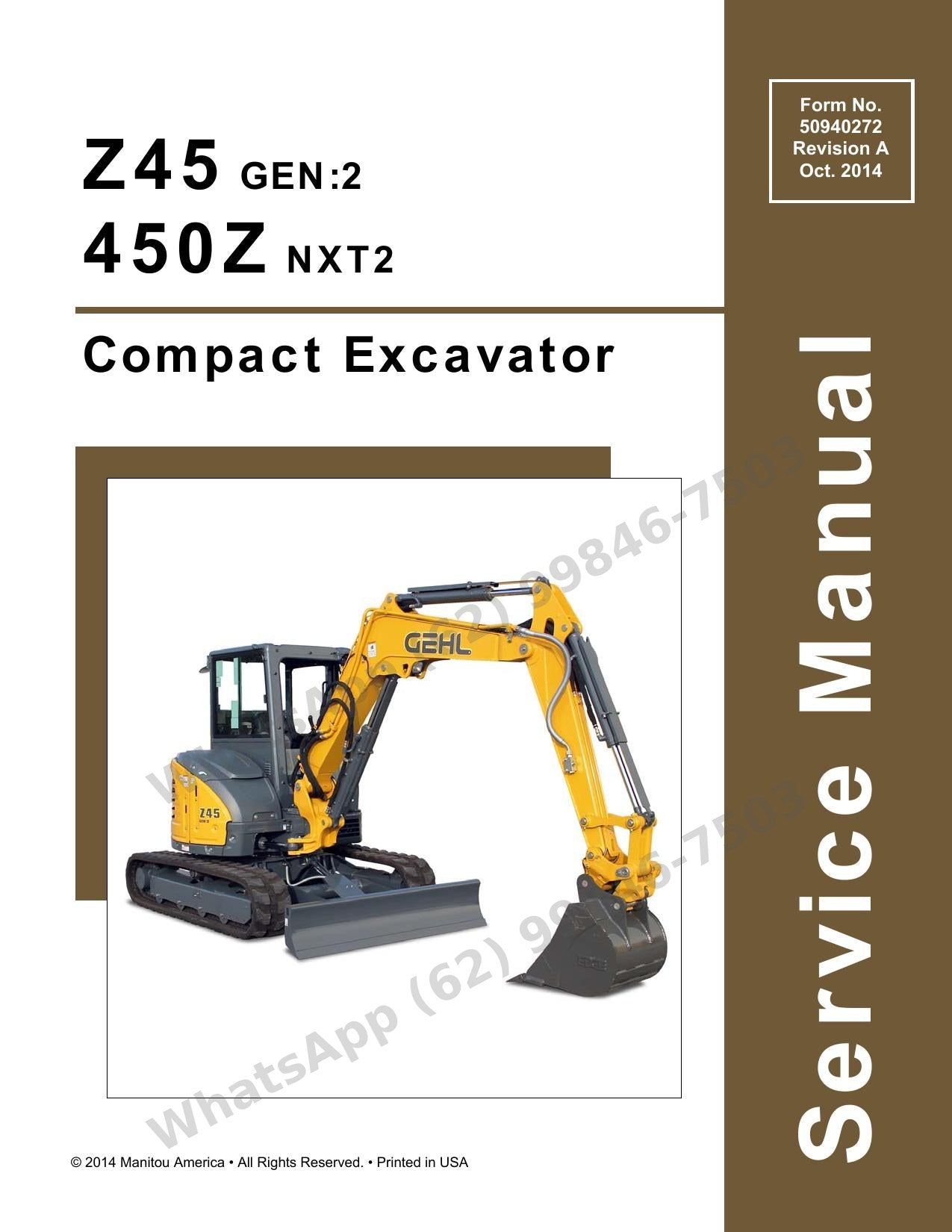

- Modelo(s): Gehl 450Z NXT2 / Mustang Z45 GEN:2 (escavadeira compacta)
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 50940272, Revisão A (out. 2014)
- Páginas: 704
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 450Z Z45 (GEN-NXT2) é o documento técnico em PDF da escavadeira compacta, com 704 páginas em Inglês: 704 páginas com DPF, códigos de erro de ECU e ajustes de pressão. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- 704 páginas com sumário completo em marcadores (bookmarks) navegáveis
- Procedimento de remoção e reinstalação do filtro de partículas (DPF) e kit de manutenção SF/DPF
- Ajuste de pressões com válvulas de alívio, válvula de freio de giro e válvula cut-off
- Lista de códigos de erro das ECUs e descrição dos modos Eco e de auto-desaceleração
- Desmontagem do material rodante: esteiras de borracha, roletes, coroa e vedação flutuante, com desenhos de gabaritos (jigs)
- Circuitos hidráulicos explicados operação por operação, incluindo movimentos simultâneos e engate rápido
O que este manual cobre
- Cuidados gerais nos trabalhos de manutenção: hidráulica, vedações e mangueiras (Cap. 1)

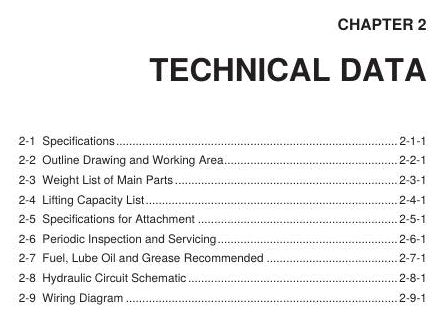

- Dados técnicos: especificações, capacidades de içamento, esquema hidráulico e diagrama elétrico (Cap. 2)
- Padrões de serviço: desempenho, torques de aperto e ajuste de pressões (Cap. 3)
- Motor: cabeçote, folga de válvulas, virabrequim, EGR e acelerador de admissão (Cap. 4)
- Sistema de controle eletrônico do motor e filtro de partículas diesel (DPF)
- Sistemas de combustível, arrefecimento e lubrificação do motor
- Motor de partida e alternador: especificações, testes e diagnóstico
- Sistema elétrico: monitor LCD, ECU do motor, ECU hidráulica e lista de códigos de erro (Cap. 5)
- Sistema hidráulico: bomba, válvula de controle, motor de giro e motores de translação (Cap. 6)
- Operação dos circuitos: lança, braço, caçamba, giro, lâmina, translação e P.T.O.
- Ajuste e reparo: motor, material rodante, comandos, rolamento de giro e cilindros (Cap. 7)
- Cabine e ar-condicionado: remoção, desmontagem e reinstalação
- Solução de problemas (Cap. 8)
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas e mecânicos que reparam escavadeiras compactas de geração NXT2/GEN:2 com motor eletrônico.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
