Descrição
Especificações
- Marca: GEHL
- Modelo(s): GEHL 170Z / Z17 (escavadeira compacta) — confirmado na capa: "Z17/170Z Compact Excavator Service Manual"
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 50940107, Revisão A, ago/2012 (© 2012 Manitou America)
- Páginas: 400
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 170Z Z17 é o documento técnico em PDF da escavadeira compacta, com 400 páginas em Inglês: Oficina completa da minigiratória: hidráulica circuito a circuito, pressões e torques. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- 400 páginas de oficina cobrindo desmontagem, medição e remontagem completa da Z17/170Z
- Circuitos hidráulicos explicados função por função, incluindo P.T.O. hidráulica e giro da lança (boom swing)
- Procedimento exclusivo de mudança de bitola das esteiras, com remoção do cilindro de bitola
- Ajustes de pressão documentados: válvulas de alívio, freio de giro e válvula cut-off
- Dados de serviço do motor: compressão, folga de válvulas, ponto de injeção e bomba trocoide
- Diagrama de fiação, sistema de monitor/alarme e circuito de partida e carga da bateria
O que este manual cobre
- Cuidados gerais para o trabalho de manutenção (mangueiras hidráulicas, vedações, sangria de ar)
- Dados técnicos: especificações, desenho de contorno, área de trabalho e tabela de capacidade de içamento
- Padrões de serviço: desempenho da máquina, motor, material rodante e cilindros hidráulicos
- Lista de torques de aperto (máquina, motor, parafusos gerais e juntas de mangueira)
- Motor: vista explodida, medição de compressão, folga de válvulas, bicos e ponto de injeção

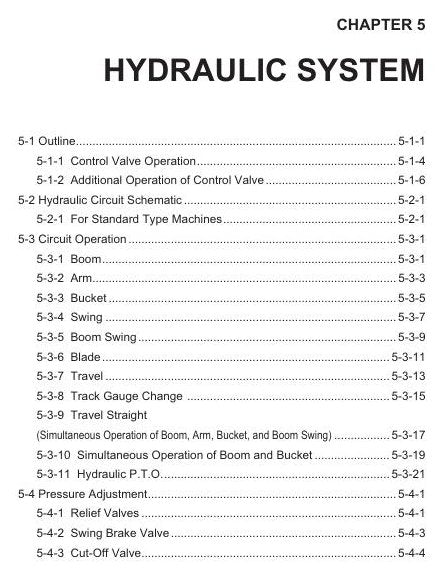

- Sistema hidráulico: esquema do circuito e operação por função (lança, braço, caçamba, giro, lâmina, translação)
- Mudança de bitola das esteiras (track gauge change) e translação retilínea em operação simultânea
- Ajuste de pressão: válvulas de alívio, válvula do freio de giro e válvula cut-off
- Equipamentos hidráulicos: bomba, válvula de controle, válvula piloto, motor de giro e motor de translação
- Ajuste e reparo: elétrica da máquina, diagrama de fiação, remoção do motor, radiador e tanque
- Material rodante: tensão da esteira de borracha, roletes, roda-guia e cilindro de bitola
- Comandos: ajuste de alavancas de operação, translação, pedal de giro da lança e acelerador
- Inspeção e manutenção periódica
- Combustível, óleo lubrificante e graxa recomendados

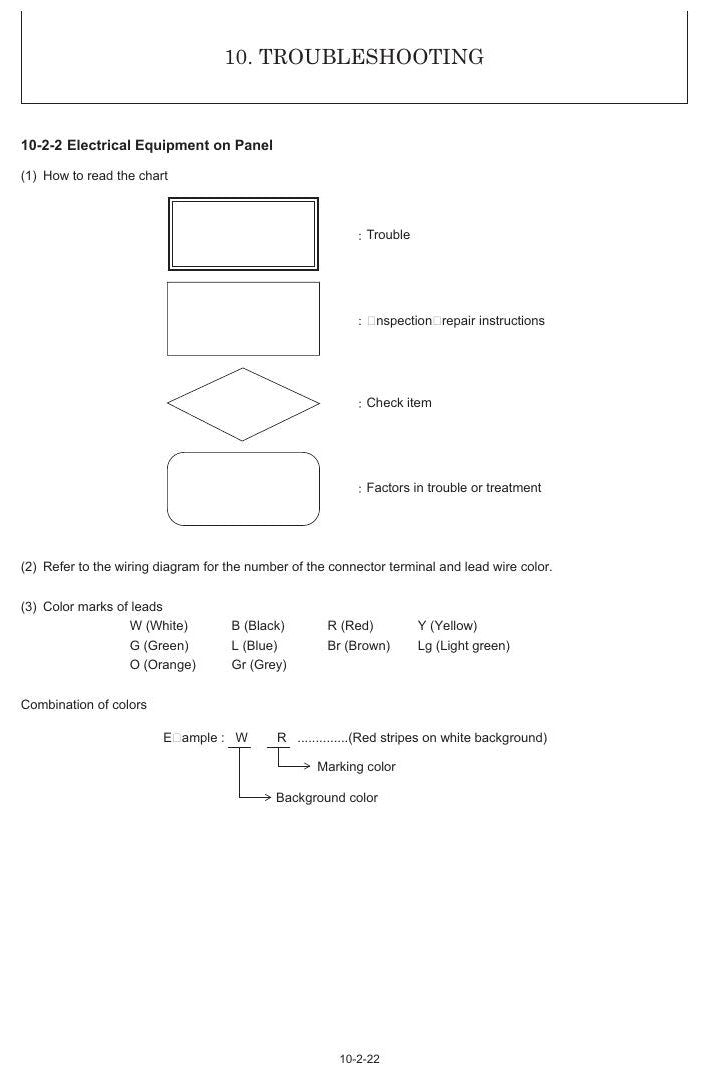

- Solução de problemas (troubleshooting)
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e oficinas que reparam escavadeiras compactas GEHL/Manitou.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
