Descrição
Especificações
- Marca: GEHL
- Modelo(s): GEHL Z45/450Z (escavadeira compacta) — confirmado na capa e nos cabeçalhos do sumário
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 50940111, Revisão A, outubro/2012 (Manitou America)
- Motor: Motor diesel Yanmar série 4TNV88 (o manual detalha a bomba trocoide de lubrificação do 4TNV88-BXBV, culatra, trem de engrenagens, bomba injetora e regulador)
- Páginas: 584
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 450Z Z45 é o documento técnico em PDF da escavadeira compacta, com 584 páginas em Inglês: Oficina completa: circuitos hidráulicos função a função e motor Yanmar 4TNV88 em 584 páginas. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- 584 páginas de manual oficial de oficina (Manitou America, 2012) com sumário completo por capítulos
- Circuitos hidráulicos explicados função por função, incluindo operações simultâneas (lança+braço, lança+giro) e translação sem desvio
- Ajuste de pressão detalhado: válvulas de alívio, freio de giro e cut-off, além de PTO hidráulica e engate rápido (quick coupler)
- Motor Yanmar 4TNV88: troubleshooting por compressão, regulagem de válvulas, pressão e leque de pulverização dos bicos injetores
- Tabelas completas de torque de aperto (máquina, motor e parafusos em geral) e especificações de esteiras de borracha e aço
- Diagrama de fiação com descrição dos circuitos de partida, parada e carga da bateria
O que este manual cobre
- Cap. 1 – Cuidados gerais no trabalho de manutenção (vedações, mangueiras hidráulicas, sangria de ar)
- Cap. 2 – Dados técnicos: especificações, dimensões e área de trabalho (canopy e cabine), tabela de capacidade de içamento
- Cap. 3 – Padrões de serviço: desempenho da máquina, material rodante (esteiras de borracha e de aço) e torques de aperto
- Cap. 4 – Motor: diagnóstico por pressão de compressão, regulagem de válvulas, bicos e bomba injetora, sistema de arrefecimento

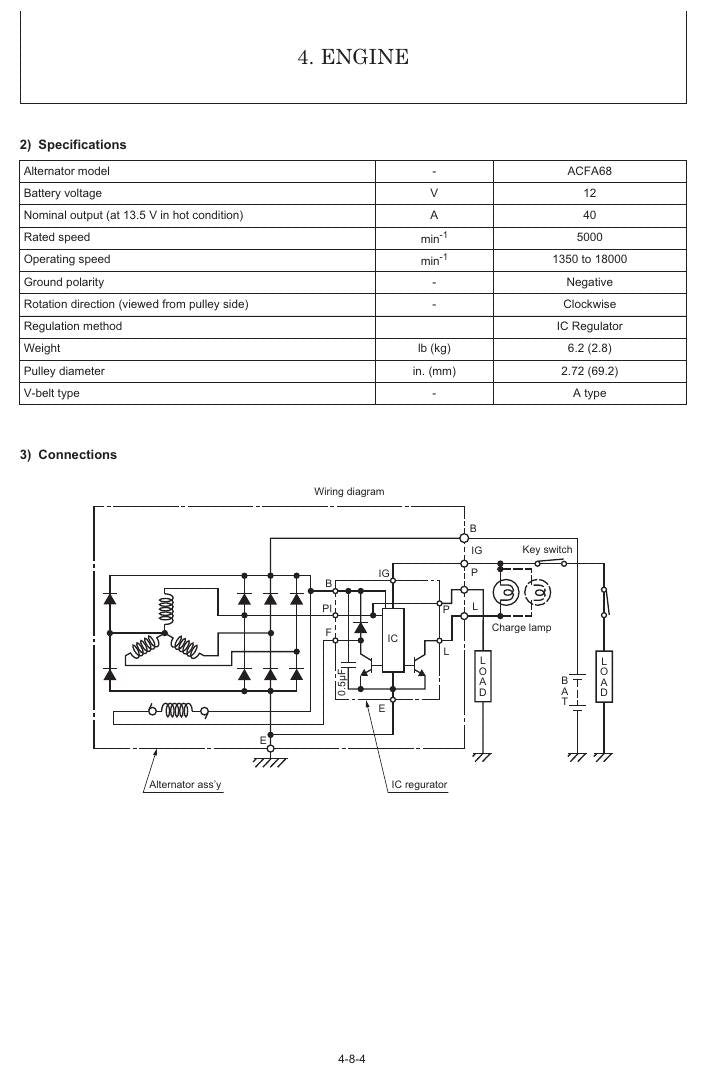

- Cap. 4-8 – Equipamentos elétricos do motor: motor de partida, alternador e aquecedor de ar
- Cap. 5 – Sistema hidráulico: esquema do circuito e operação (lança, braço, caçamba, giro, lâmina, translação)
- Cap. 5-4 – Ajuste de pressão: válvulas de alívio, válvula de freio de giro e válvula cut-off
- Cap. 6 – Equipamentos hidráulicos: bomba, válvula de controle, válvula piloto, motor de giro e motor de translação
- Cap. 7 – Ajuste e reparo: layout elétrico, monitor e alarmes, diagrama de fiação, remoção do motor
- Cap. 7-2 – Material rodante: remoção e reinstalação de esteiras, roda-guia, roletes e vedação flutuante
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos de manutenção pesada e oficinas que atendem escavadeiras compactas GEHL da linha Z.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
