O Manual de Serviço Electrolux LT12B e LT13B é o documento técnico em PDF, com 54 páginas em português, que a rede autorizada usa para consertar essas duas lavadoras de abertura superior. Ele traz as cartas de tempo dos dois modelos, o monitor de autoteste da placa de potência, a tabela de códigos de alarme, a matriz de diagnóstico de falhas, a desmontagem passo a passo do tanque e do mecanismo e as vistas explodidas dos três conjuntos.
Destaques deste material
- Um volume só para as duas lavadoras de abertura superior: LT12B de 12 kg e LT13B de 13 kg.
- Dados elétricos nas duas tensões: 127 V com 5,2 A e 660 W, 220 V com 2,8 A e 615 W, faixas de 116 a 133 V e de 201 a 231 V.
- Centrifugação de 750 rpm na LT12B e 720 rpm na LT13B, com consumo de 0,37 e 0,40 kWh por ciclo.
- Tabela de códigos de alarme e matriz de diagnóstico de falhas com o teste ponto a ponto de cada componente.
- Desmontagem ilustrada do painel, do topo, do tanque, do cesto e da transmissão, com foto em cada etapa.
- Códigos PNC de fábrica listados (913514998 e 913514999, 900940237 e 900940238, 900940281, 900940282, 900941401 e 900941402) para casar o documento com a máquina em bancada.
O que este documento cobre
- Especificações técnicas das duas lavadoras

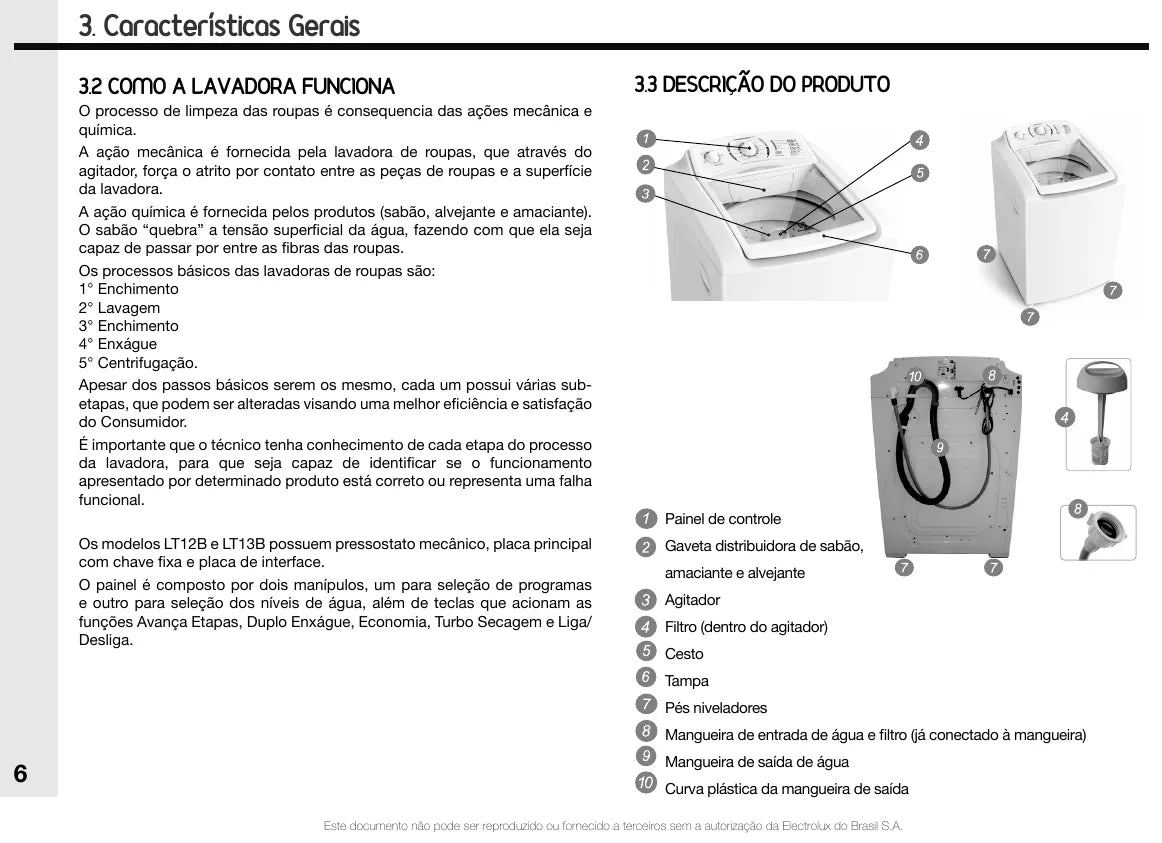

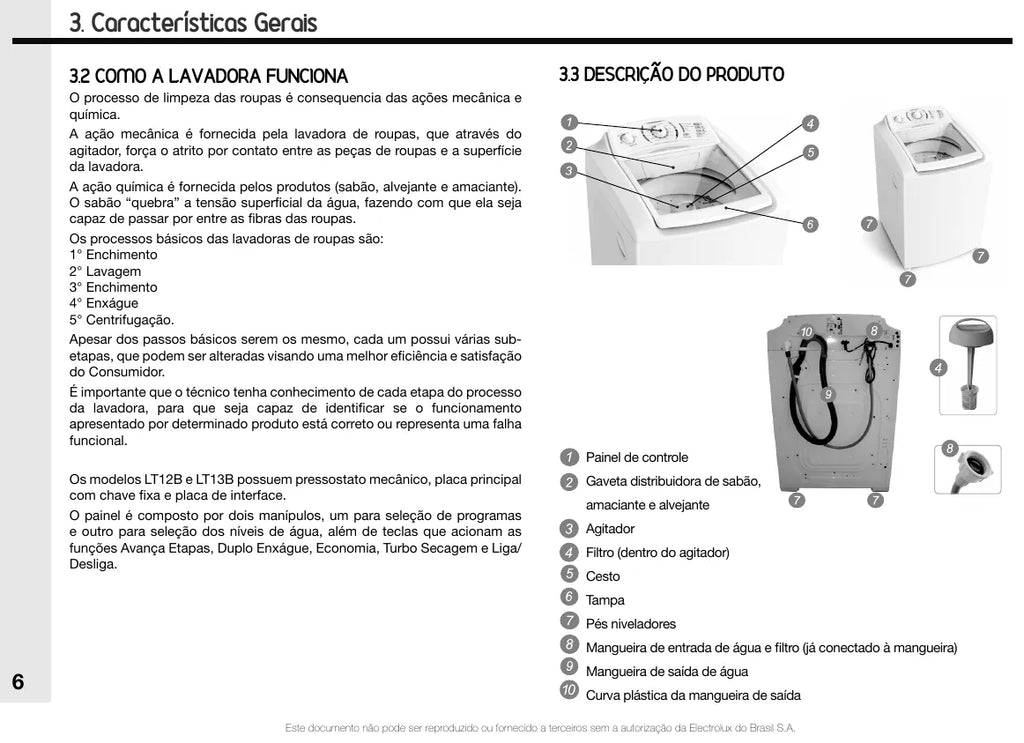

- Características gerais e fluxograma de funcionamento
- Painel de controle e programas de lavagem
- Programa lava-tênis e função economia
- Instalação elétrica e hidráulica
- Orientações ao consumidor
- Cartas de tempo da LT12B e da LT13B
- Rotinas de enchimento, drenagem e amaciante
- Rampas e diagrama elétrico

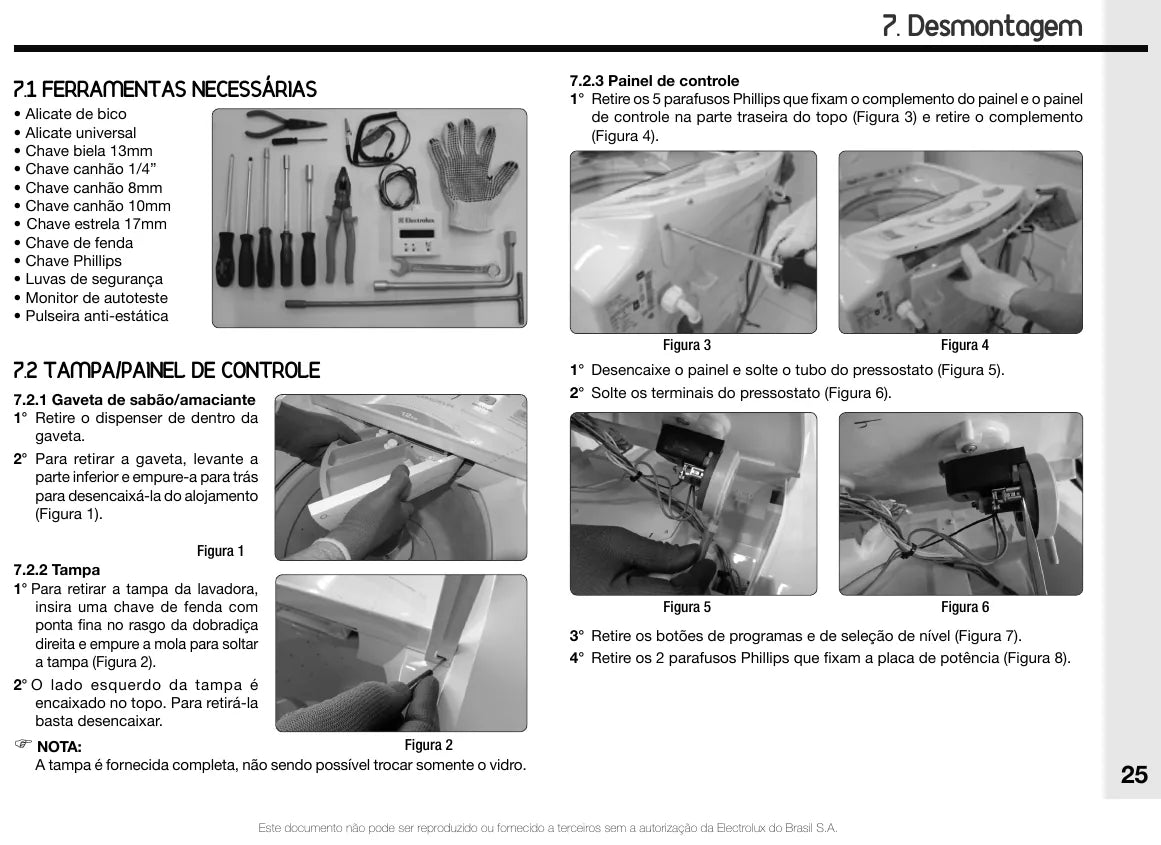

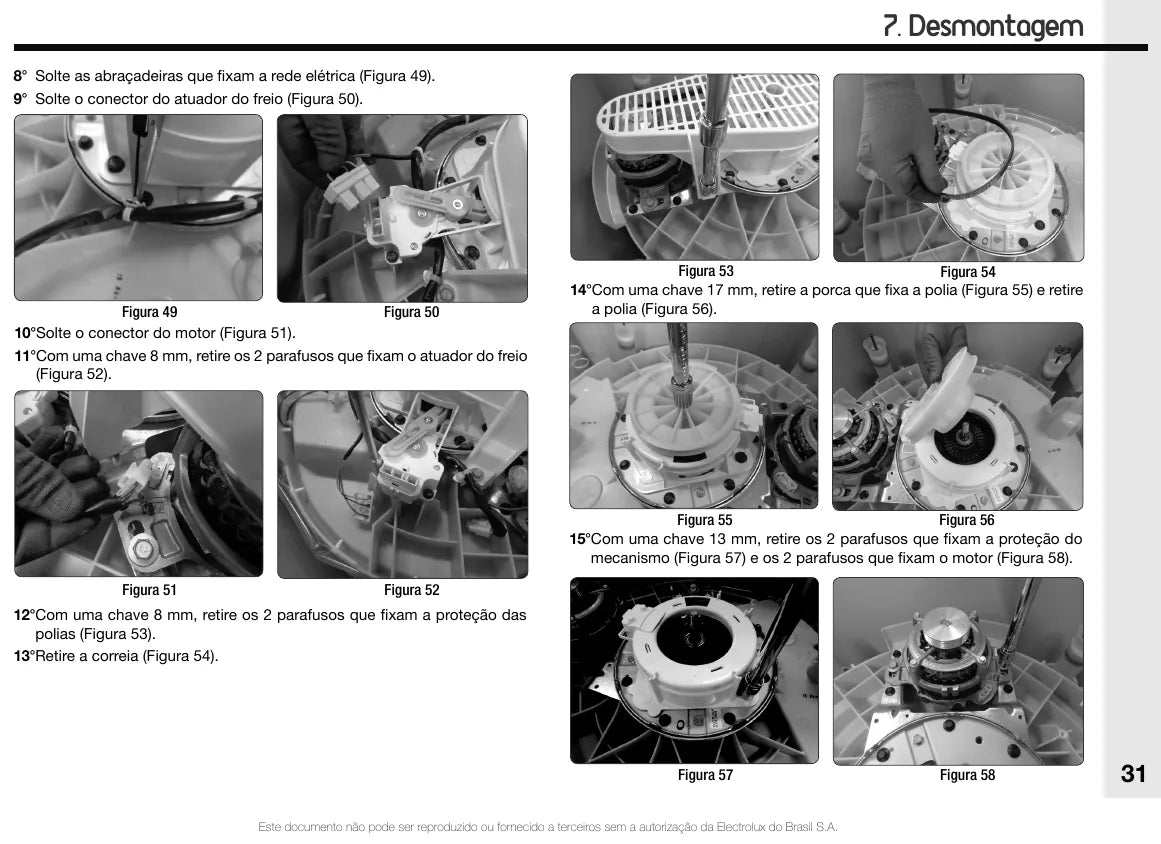

- Desmontagem do painel, do topo, do tanque, do cesto e do mecanismo
- Monitor de autoteste e placa de potência

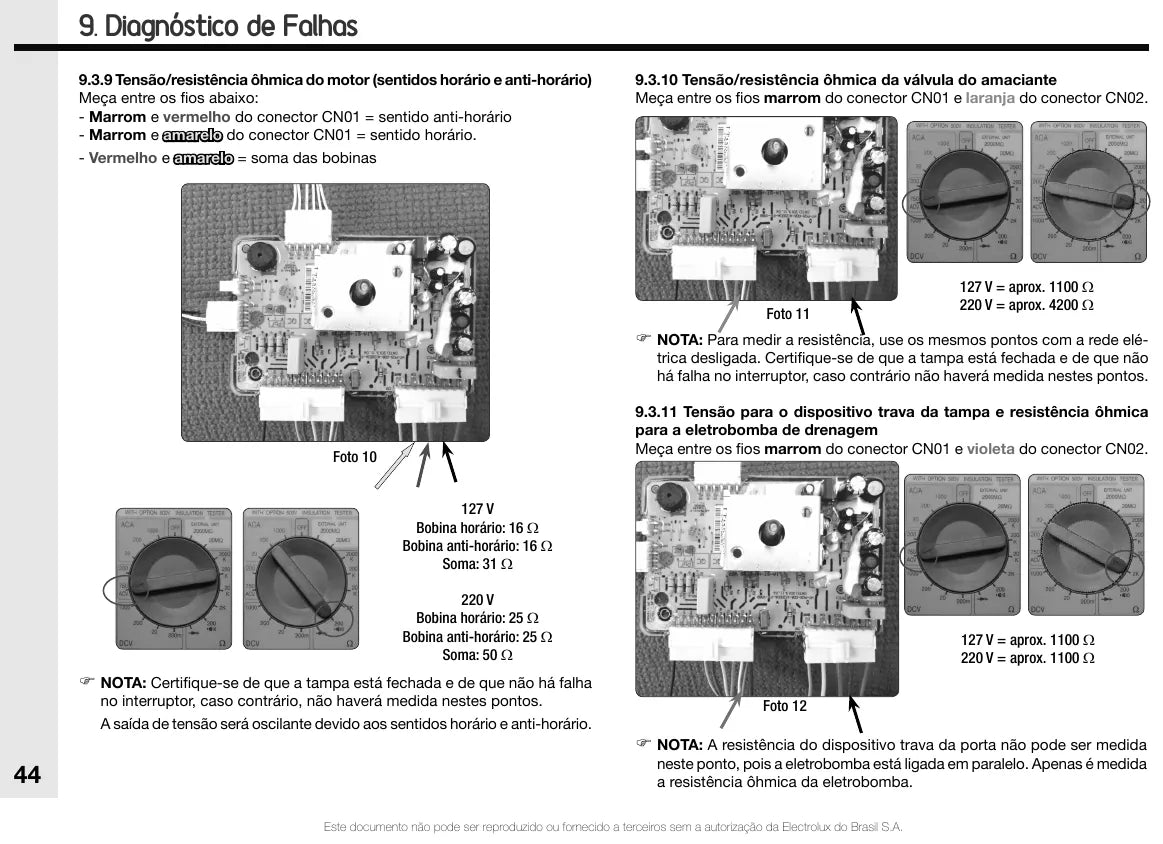

- Matriz de diagnóstico de falhas e tabela de códigos de alarme
- Limpeza e manutenção
- Vistas explodidas do gabinete, do tanque com cesto e da transmissão com motor
Por que vale a pena
- Você segue a mesma sequência de desmontagem e remontagem que a fábrica definiu, na ordem certa e sem forçar peça.
- O diagnóstico é por sintoma: a matriz de falhas leva do defeito reclamado até o componente responsável.
- A tabela de códigos de alarme e o monitor de autoteste dizem o que a placa de potência está acusando, sem chute.
- Os valores de medição de cada componente mostram quando a peça ainda serve e quando precisa ser substituída.
- As vistas explodidas identificam a peça e a posição dela no conjunto antes de você pedir a reposição.
Para quem é
- Técnicos de assistência autorizada e oficinas de linha branca.
- Eletricistas e reparadores autônomos que atendem lavadoras Electrolux.
- Lavanderias e condomínios que fazem a própria manutenção.
- Estudantes e instrutores de cursos de eletrodomésticos.
Perguntas frequentes
Quais modelos este manual atende?
As lavadoras Electrolux LT12B, de 12 kg, e LT13B, de 13 kg, nas versões 127 V e 220 V, com os códigos PNC de fábrica listados no próprio documento.
Como recebo o arquivo?
A entrega é por download imediato: assim que o pagamento é aprovado, o link fica liberado para você baixar o documento e usar no computador, no tablet ou no celular.
Traz os códigos de alarme e o autoteste?
Sim. Há a tabela completa de códigos de alarme, a explicação do monitor de autoteste da placa de potência e a matriz de diagnóstico de falhas.
Dá para identificar as peças de reposição?
Sim. As vistas explodidas do gabinete, do tanque com cesto e da transmissão mostram cada componente na sua posição de montagem.
