Descrição
Manual de Serviço Pá Carregadeira Volvo L70D — referência técnica completa em PDF com 764 páginas em português. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Motor D4D LAE2 com 4 cilindros, 73,9 kW (99 hp) a 2.200 r/min e torque máximo de 390 Nm a 1.500 r/min. Abrange também a transmissão hidráulica HST-75 com descrição completa de componentes, pressões de operação e procedimentos de verificação. O documento inclui fotos ilustradas de procedimentos, ilustrações do painel de informação e tabelas de especificações técnicas. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: L70D
- Tipo: Pá Carregadeira
- Motor: D4D LAE2 (4 cilindros, 73,9 kW / 99 hp)
- Páginas: 764
- Tamanho: 151 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Transmissão e conversor de torque, motor e sistemas auxiliares, sistema hidráulico, implementos e braços de levante, eixos e diferencial, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

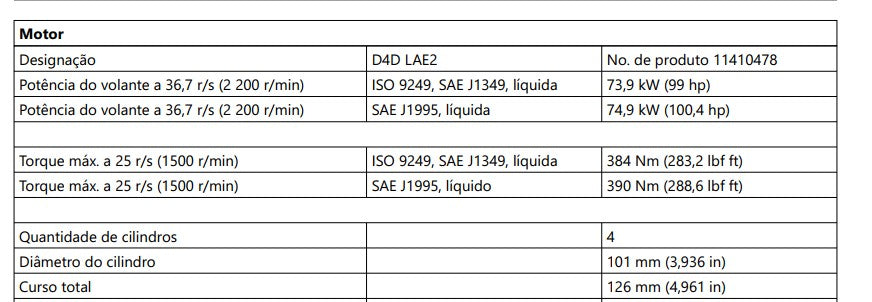

- Potência do motor D4D LAE2: 73,9 kW (99 hp) a 2.200 r/min
- Torque máximo do motor: 390 Nm (288,6 lbf ft) a 1.500 r/min
- Diâmetro do cilindro: 101 mm | Curso total: 126 mm

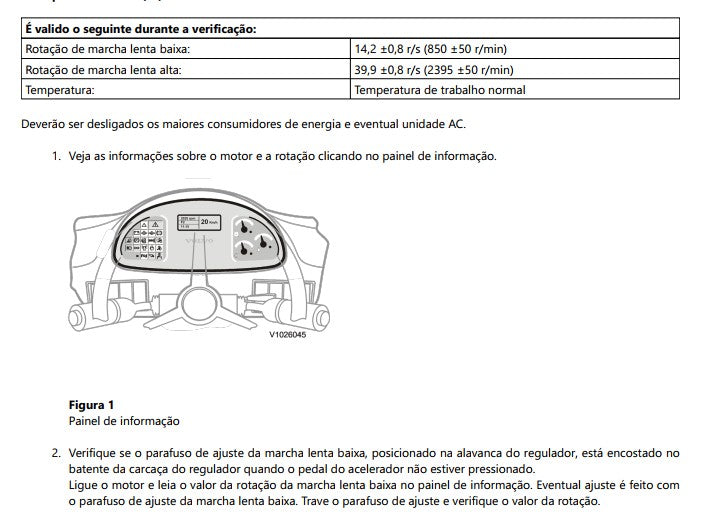

- Rotação de marcha lenta baixa: 850 ±50 r/min
- Rotação de marcha lenta alta: 2.395 ±50 r/min

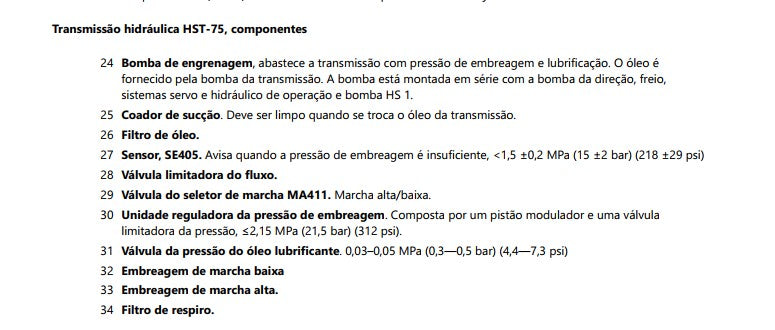

- Pressão de embreagem (transmissão HST-75): 15 ±2 bar (218 ±29 psi)
- Pressão da unidade reguladora: 21,5 bar (312 psi)

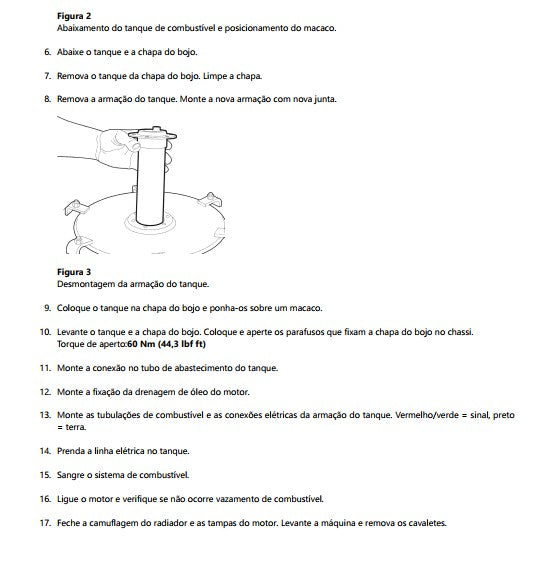

- Torque de aperto da chapa do bojo (tanque de combustível): 60 Nm (44,3 lbf ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Volvo L70D. Para diagramas elétricos e hidráulicos, consulte os Diagramas Elétricos e Hidráulicos Volvo.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui especificações da transmissão hidráulica HST-75?
Sim, descreve todos os componentes da transmissão HST-75, incluindo pressão de embreagem (15 ±2 bar), válvula reguladora (21,5 bar) e procedimentos de verificação.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
