Descrição

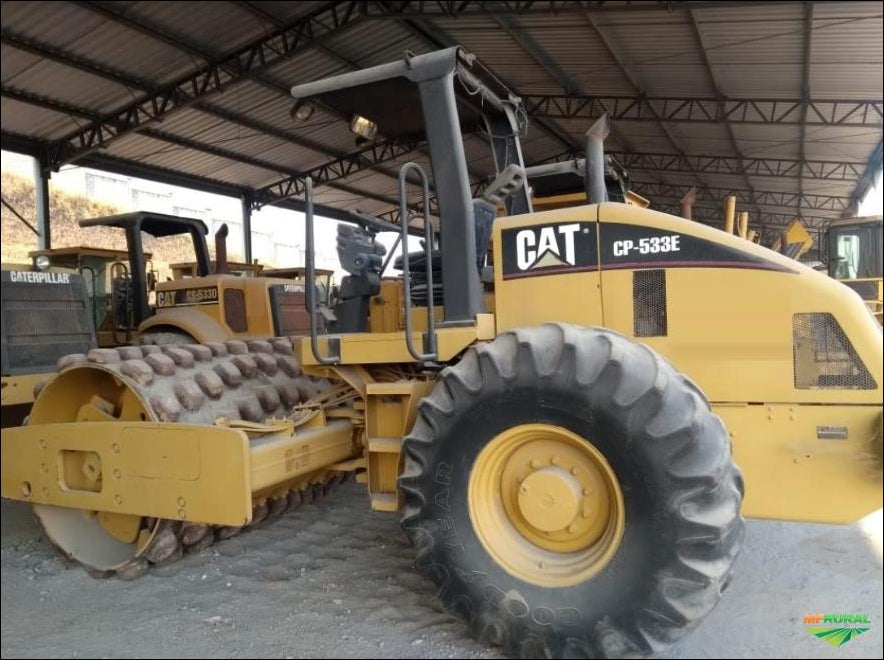

Manual de Serviço Rolo Compactador CATERPILLAR CP-533E — arquivo PDF com 1.932 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

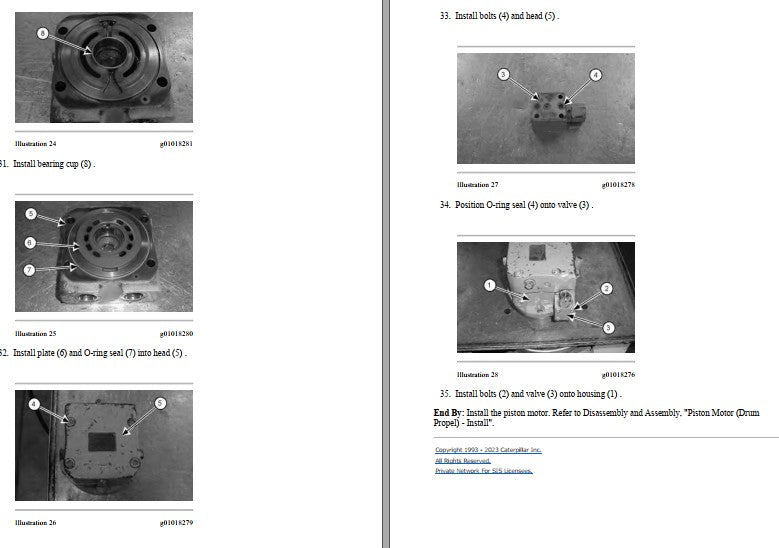

Referência oficial: RENR2414-17, com data de publicação 01/08/2015 e última atualização em 04/05/2017. O manual cobre rolos compactadores CP-533E equipados com motor 3054C (Caterpillar Built Machines). Importante sobre a aplicação: um único manual não cobre todas as séries deste modelo — cada série de produção (ASM0001-UP, BZG0001-UP, DAM0001-UP e TLH0001-UP) possui seu manual específico, com conteúdo adequado às variações daquela linha. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série TLH0001-UP. Conteúdo visual identificado: diagramas de sequência de torque do cabeçote, vistas explodidas do tanque de combustível e do redutor planetário final, além de fotos passo a passo da desmontagem e montagem do motor pistonado (Drum Propel), bomba pistonada (Axle e Drum Propel) e planetary carrier. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: CP-533E
- Tipo: Rolo Compactador Vibratório
- Motor: 3054C
- Referência: RENR2414-17
- Série coberta (dados extraídos): TLH00001-UP
- Outras séries com manual próprio: ASM0001-UP, BZG0001-UP, DAM0001-UP
- Data de publicação: 01/08/2015
- Última atualização: 04/05/2017
- Páginas: 1.932
- Tamanho: 120.5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor 3054C: cabeçote (SMCS 1100) com sequência de aperto e torque angular, ajuste da folga de válvulas (TC Compression Stroke e TC Exhaust Stroke), verificação da folga com motor parado, ajuste da contraporca, sistema de alimentação de combustível e especificações gerais do motor.
Sistema Hidráulico: bomba pistonada (Axle Propel e Drum Propel) — procedimentos completos de desmontagem e montagem, motor pistonado (Drum Propel), válvulas de alívio instaladas no balancer, instalação de O-rings, placas, flanges e cabeçotes, verificação de diâmetros e folgas dos plungers.

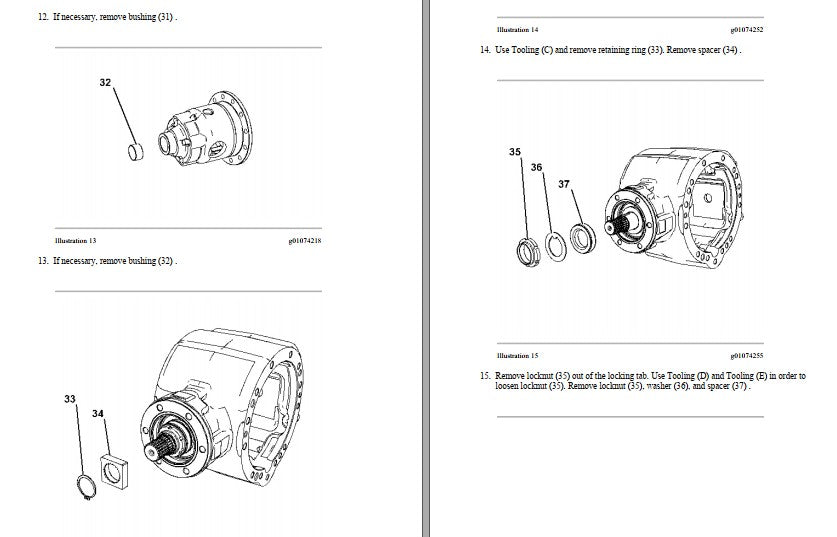

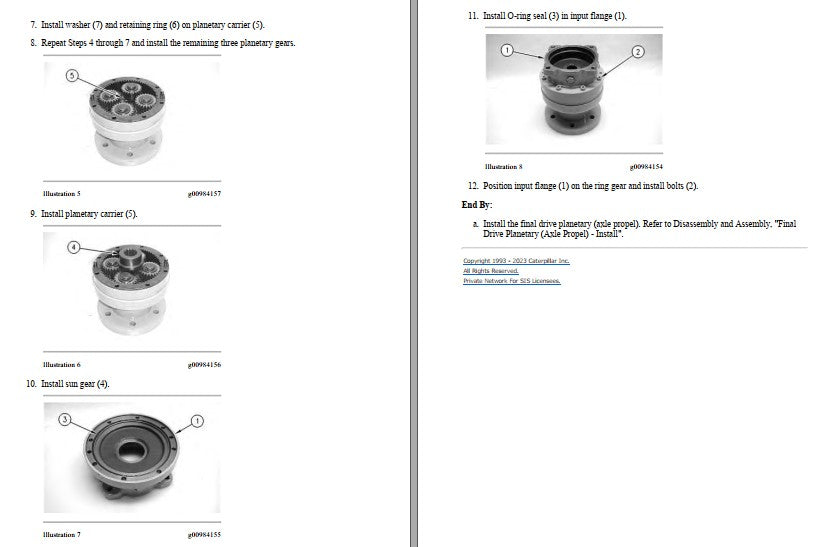

Transmissão e Redutor Planetário Final (Axle Propel): planetary carrier, engrenagens planetárias e solar, rolamentos de agulha (225 unidades por planetária), arruelas antirrotação, retaining rings, pinos, flange de entrada, eixo diferencial, bushings, locknuts, arruelas e espaçadores — com uso das Tooling C, D e E.

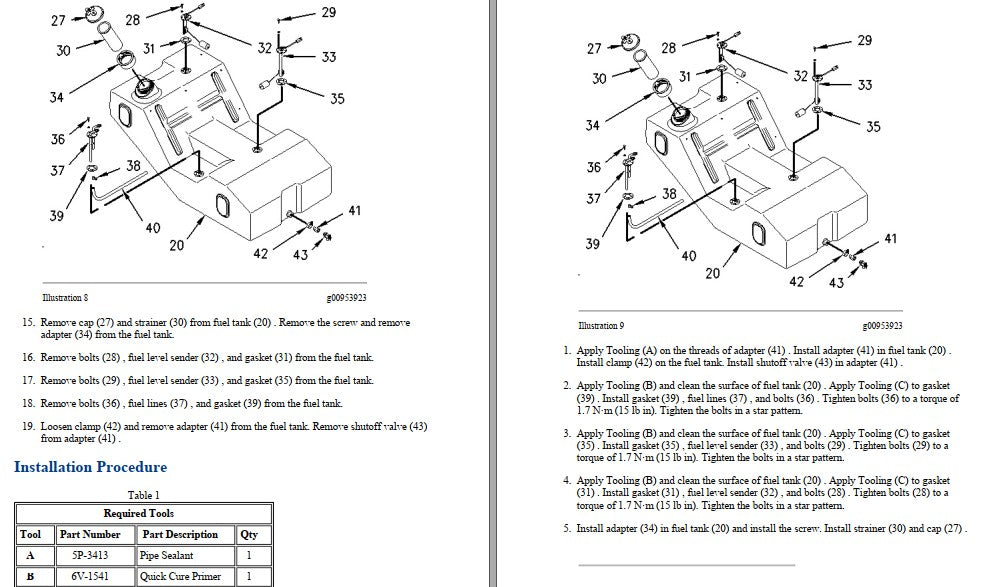

Tanque de Combustível: remoção completa com identificação de todos os componentes (tampa, filtro, sender de nível, linhas, gaxetas, adaptador, abraçadeira e shutoff valve) e procedimento de instalação em padrão estrela, com aplicação de selante 5P-3413 (Pipe Sealant) e primer 6V-1541 (Quick Cure Primer).
Suporte de Serviço: ferramentas especiais requeridas, vistas explodidas de cada grupo funcional, sistema elétrico e procedimentos de diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

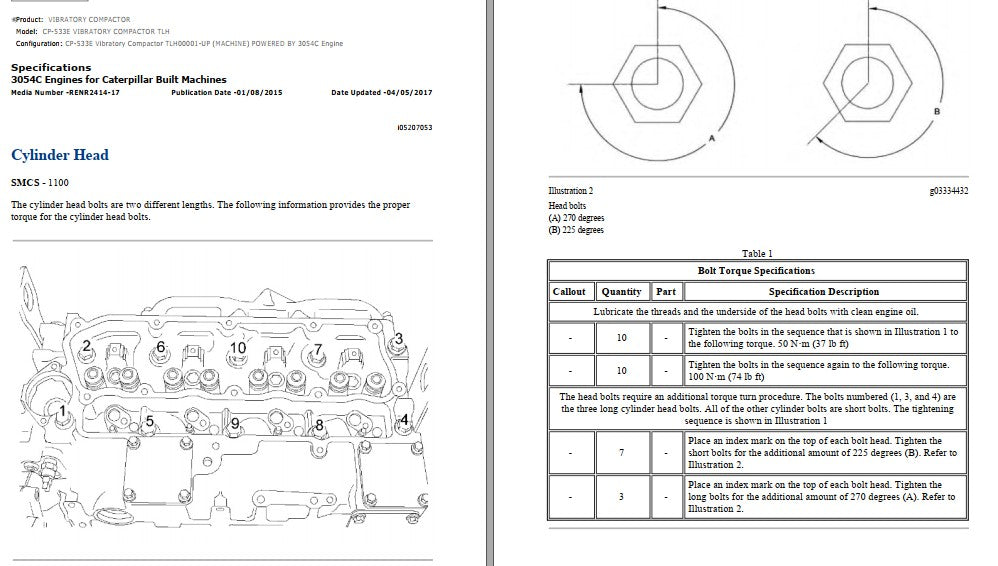

- Torque dos parafusos do cabeçote: 50 N·m (37 lb ft) inicial, depois 100 N·m (74 lb ft), seguido de ângulo adicional de 225° para os 7 parafusos curtos e 270° para os 3 parafusos longos

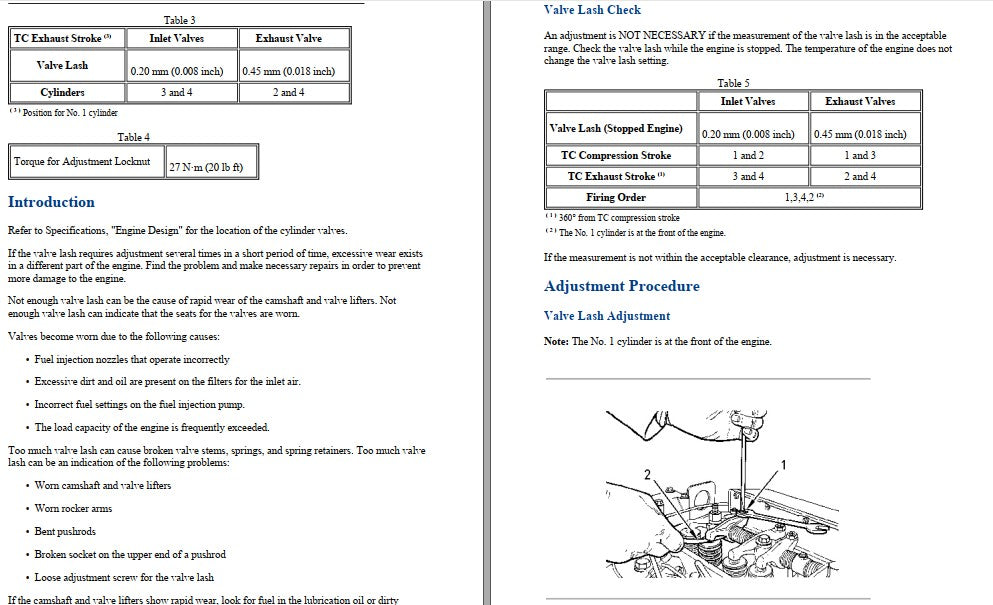

- Folga de válvulas — admissão: 0,20 mm (0.008 inch)
- Folga de válvulas — escape: 0,45 mm (0.018 inch)
- Torque da contraporca de ajuste de válvulas: 27 N·m (20 lb ft)
- Ordem de ignição do motor 3054C: 1-3-4-2

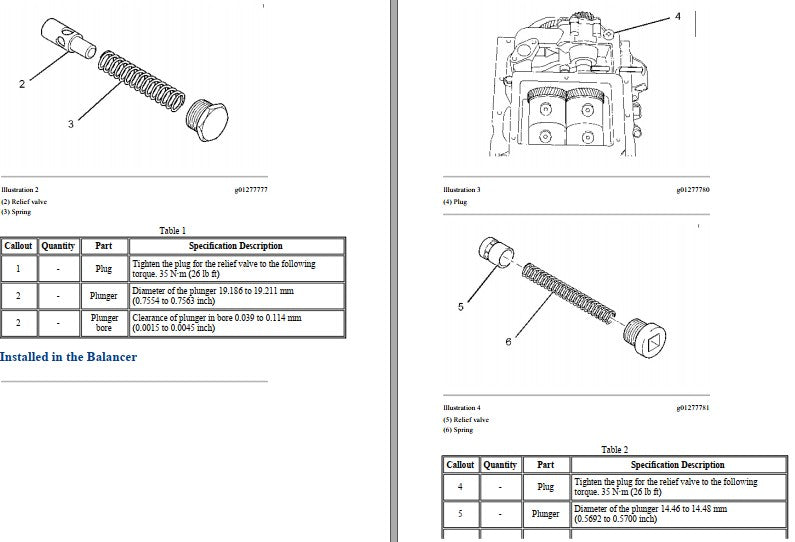

- Torque do plug da válvula de alívio: 35 N·m (26 lb ft)
- Diâmetro do plunger da válvula de alívio: 19,186 a 19,211 mm (0.7554 a 0.7563 inch)
- Folga do plunger no furo: 0,039 a 0,114 mm (0.0015 a 0.0045 inch)
- Torque dos parafusos do tanque de combustível: 1,7 N·m (15 lb in) em padrão estrela
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CATERPILLAR, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CP-533E.
Perguntas Frequentes
O manual traz os torques do motor 3054C?
Sim, inclui tabela completa de torques. Exemplo: os parafusos do cabeçote são apertados em três etapas — 50 N·m (37 lb ft), depois 100 N·m (74 lb ft) e, por fim, ângulo adicional de 225° para os curtos ou 270° para os longos.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
