Descrição
Manual de Serviço Rolo Compactador Caterpillar CS533E — arquivo PDF com 2.639 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

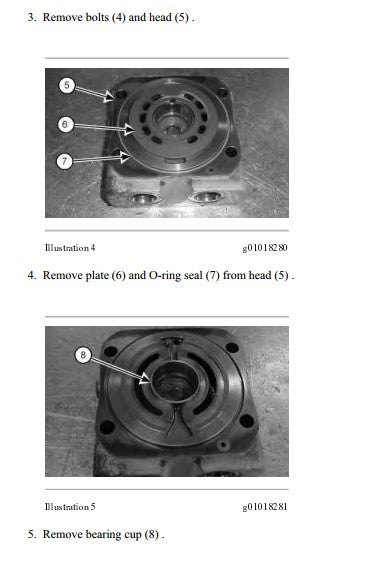

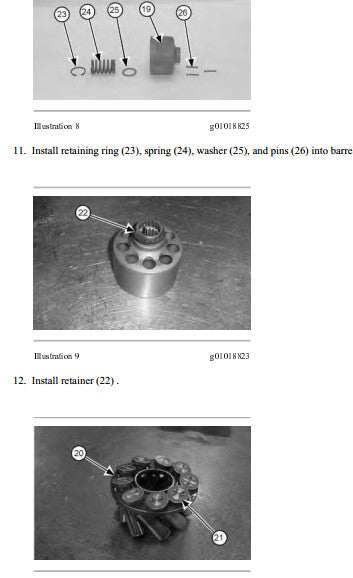

Este manual cobre o Rolo Compactador Vibratório Caterpillar CS-533E em cinco faixas de série distintas: ASL0001-UP, BZE0001-UP, DAK0001-UP, TBE0001-UP e TUL0001-UP. Atenção: cada faixa de série possui seu manual específico — um único arquivo não cobre todas as séries simultaneamente. As informações técnicas e especificações contidas nesta descrição foram extraídas da série BZE0001-UP. O motor coberto é o 3054C. O documento inclui procedimentos passo a passo com fotografias reais de desmontagem e montagem, vistas explodidas de grupos como transmissão planetária e cabeçote, tabelas de especificações e uma seção dedicada de Torque Specifications. Arquivo PDF pesquisável de 159,9 MB para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CS533E
- Tipo: Rolo Compactador Vibratório
- Páginas: 2.639
- Tamanho: 159,9 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: 3054C
- Séries cobertas: ASL0001-UP, BZE0001-UP, DAK0001-UP, TBE0001-UP, TUL0001-UP (cada série possui seu manual específico)
Procedimentos e Sistemas Cobertos
Motor e Sistemas Auxiliares: Basic Engine, Air Inlet and Exhaust System, Cooling System, Engine Arrangement, Fuel System, Lubrication System.
Estrutura e Operação: Frame and Body, Machine Arrangement, Operator Station, Service Equipment and Supplies.
Transmissão e Freios: Power Train, Braking System.
Sistemas Hidráulico e Elétrico: Hydraulic System, Electrical and Starting System.
Direção e Compactação: Steering System, Vibratory System.
Referência de Torque: Torque Specifications.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

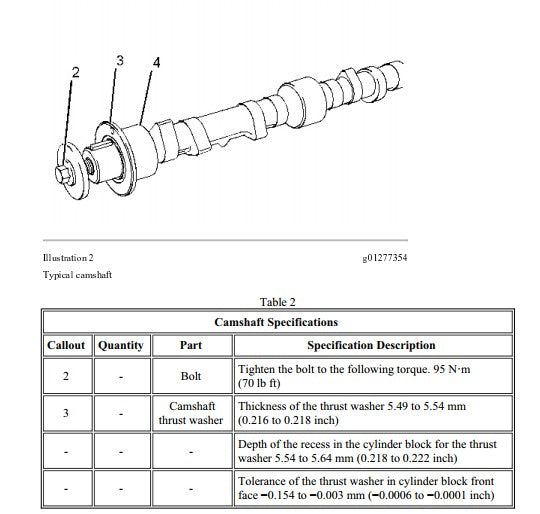

- Torque do parafuso do eixo de comando de válvulas (camshaft bolt): 95 N·m (70 lb ft)
- Espessura da arruela de encosto do eixo de comando: 5,49 a 5,54 mm (0.216 to 0.218 inch)
- Profundidade do rebaixo no bloco para a arruela de encosto: 5,54 a 5,64 mm (0.218 to 0.222 inch)
- Tolerância da arruela de encosto na face frontal do bloco: −0,154 a −0,003 mm

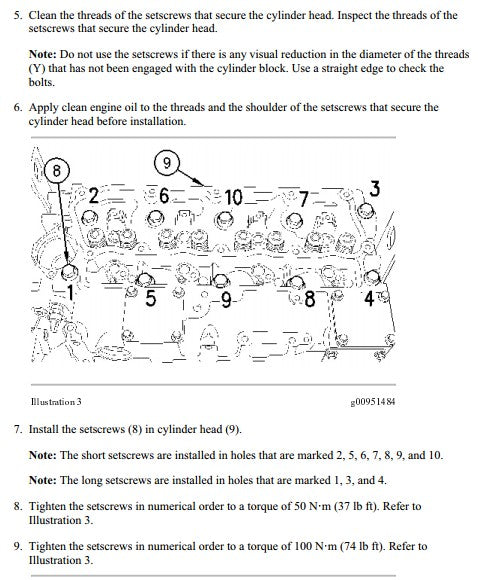

- Torque dos parafusos do cabeçote — 1ª sequência: 50 N·m (37 lb ft)
- Torque dos parafusos do cabeçote — 2ª sequência: 100 N·m (74 lb ft)

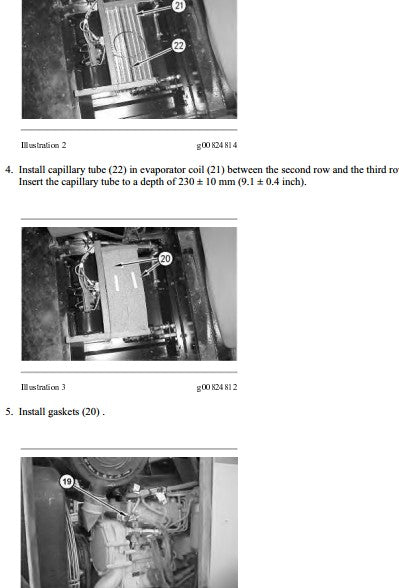

- Profundidade de inserção do tubo capilar no evaporador: 230 ± 10 mm (9.1 ± 0.4 inch)

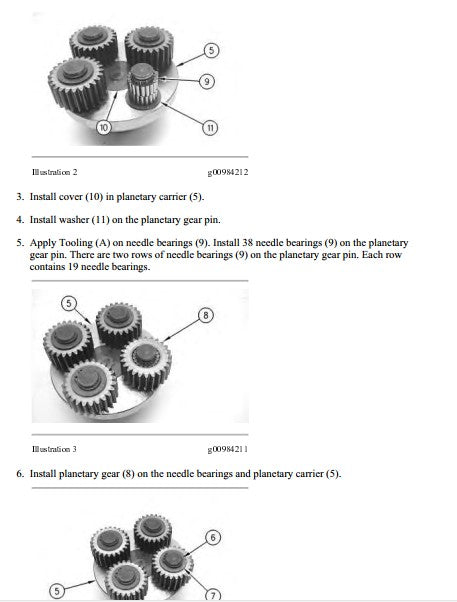

- Rolamentos de agulha por pino de engrenagem planetária: 38 unidades (duas fileiras de 19)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CS533E.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor 3054C?
Sim, inclui tabela completa de torques com valores reais. Exemplos: torque dos parafusos do cabeçote em duas fases (50 N·m e 100 N·m) e torque do parafuso do eixo de comando de válvulas: 95 N·m (70 lb ft).
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
