Descrição
Manual de Serviço Caterpillar 977L — documentação técnica completa da Carregadeira de Esteira em PDF pesquisável. São 3.060 páginas em Inglês com procedimentos verificados e diagramas detalhados.
Referências oficiais do fabricante: SENR7773 (Disassembly and Assembly) e SENR7592 (Specifications), cobrindo a 977L Traxcavator equipada com motor 3306 Vehicular Engine. Importante: a Caterpillar 977L foi produzida em quatro séries distintas — 11K0001-UP, 14X0001-UP, 64X0001-UP e 95X0001-UP — e um único manual não cobre todas elas; cada série possui o seu manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 11K0001-UP. Publication Date de 1971 com última atualização em 2001. O conteúdo reúne vistas explodidas dos conjuntos de embreagem No. 3 e No. 4/5, diagramas do sistema de injeção Sleeve Metering Fuel System - DI, tabelas de torque do 3306, V-Belt Tension Chart completo e listas de ferramentas especiais (part numbers como 2P8315, 2H3740, 5B1161 e 8S2328). PDF pesquisável com navegação por SMCS code para localização rápida.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 977L
- Tipo: Carregadeira de Esteira (Track-Type Loader / Traxcavator)
- Páginas: 3.060
- Tamanho: 210 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: SENR7773 (D&A) e SENR7592 (Specifications)
- Motor: 3306 Vehicular Engine
- Séries cobertas (cada uma com manual próprio): 11K0001-UP, 14X0001-UP, 64X0001-UP e 95X0001-UP
- Série deste manual: 11K0001-UP
- Publication Date: 1971 / Date Updated: 2001
Procedimentos e Sistemas Cobertos

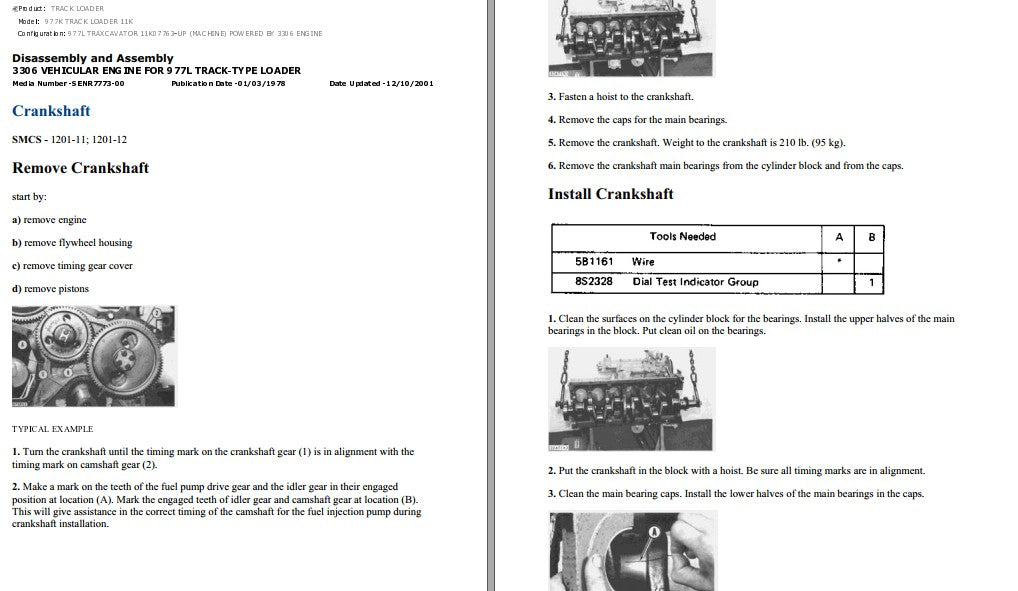

Motor 3306 — Componentes Internos: Crankshaft (Remove/Install — SMCS 1201-11; 1201-12), Camshaft com especificações de folga axial e mancais, pistões, anéis e bielas.

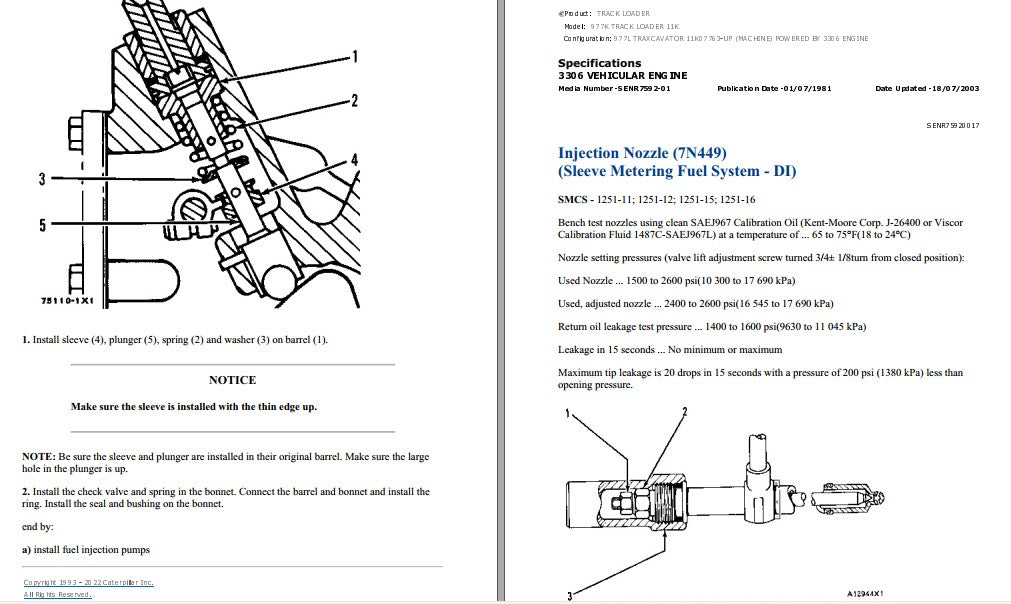

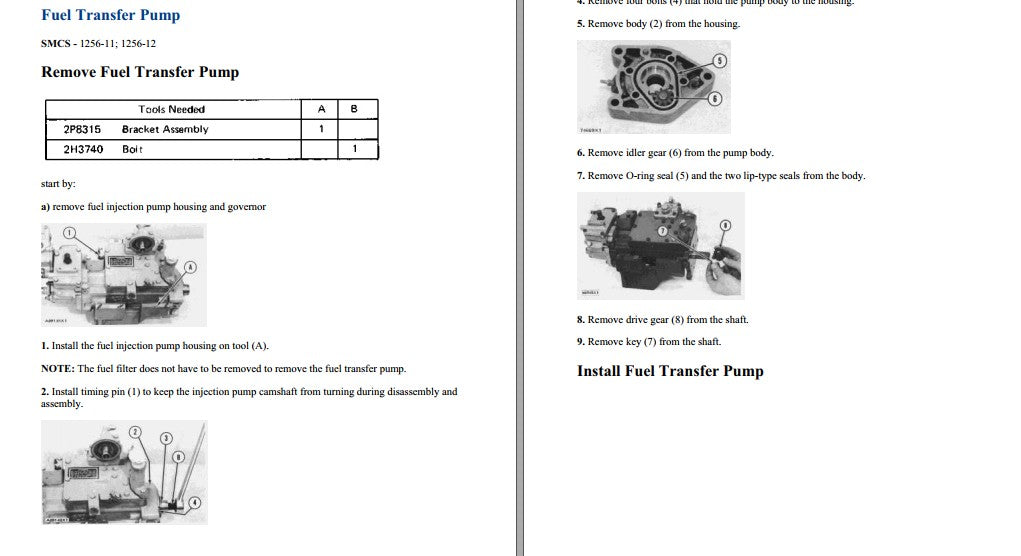

Sistema de Combustível: Injection Nozzle 7N449 — Sleeve Metering Fuel System - DI (SMCS 1251-11; 1251-15; 1251-16), Fuel Transfer Pump (SMCS 1256-11; 1256-12) com Remove e Install, fuel injection pump housing e governor.

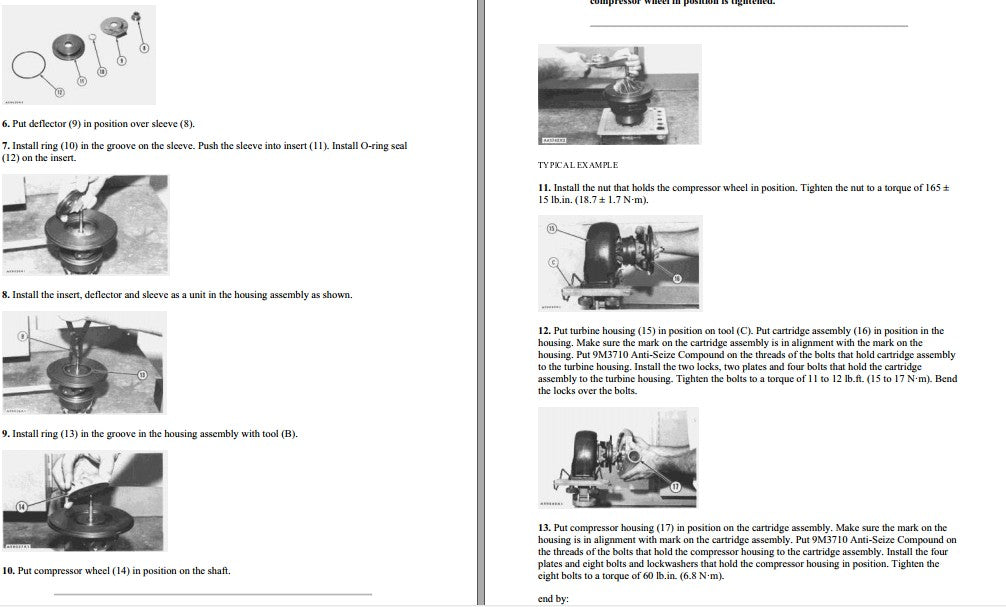

Turbocompressor: Desmontagem e montagem do compressor wheel, cartridge assembly, turbine housing, compressor housing, com aplicação de 9M3710 Anti-Seize Compound.

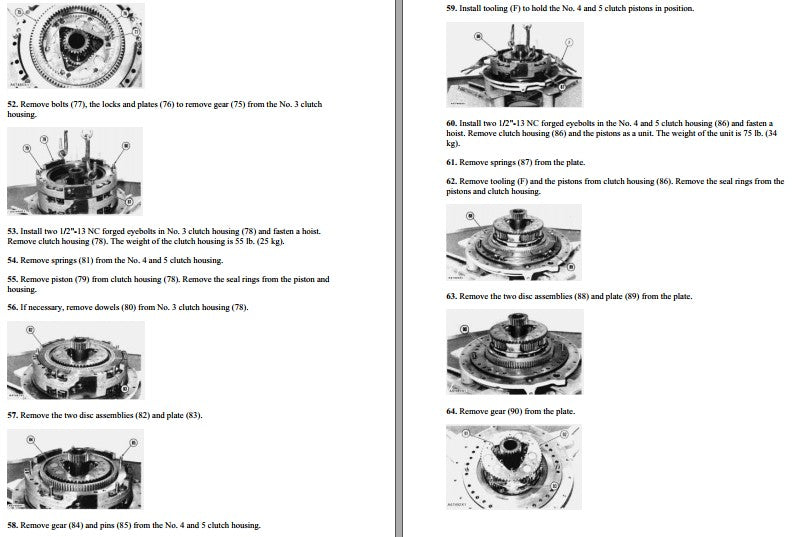

Transmissão e Embreagens: No. 3 Clutch Housing e No. 4/5 Clutch Housing — remoção de parafusos, gears, pins, disc assemblies, plates, springs, pistons, dowels e seal rings.

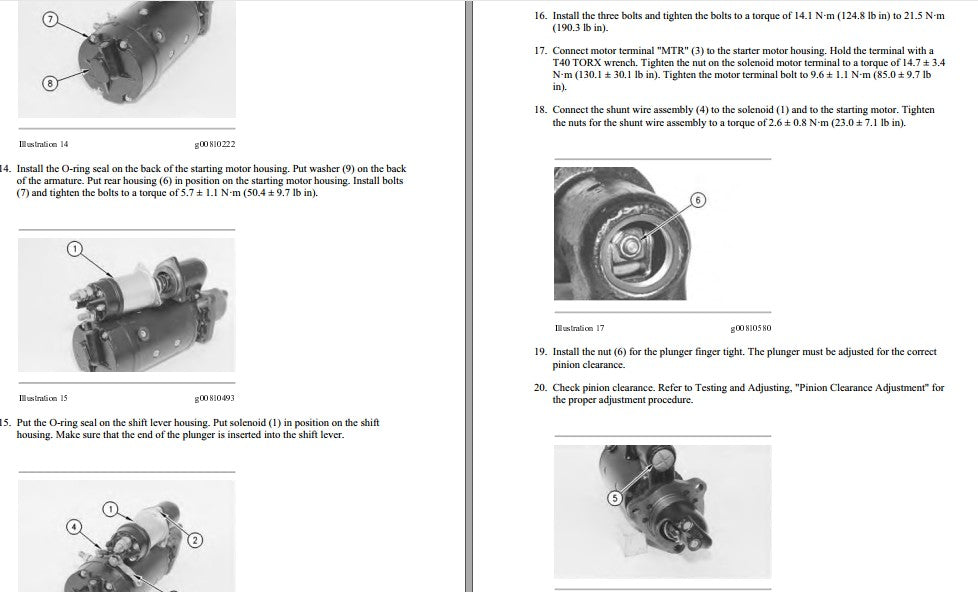

Sistema Elétrico: Starting Motor (motor de partida) — desmontagem completa com solenoide, shift lever, plunger, O-ring seals e ajuste de pinion clearance.
Acessórios e Ajustes: V-Belt Tension Chart com valores inicial e usado para todas as medidas de correia (3/8 a 15/16), Borroughs gauge numbers.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Peso do crankshaft: 210 lb (95 kg)
- Peso da carcaça de embreagem No. 3: 55 lb (25 kg)
- Peso da carcaça de embreagem No. 4/5: 75 lb (34 kg)
- Folga axial do comando de válvulas (novo): 0,18 ± 0,08 mm — máxima permissível (usado): 0,64 mm
- Diâmetro do mancal do comando (novo): 58,699 ± 0,013 mm
- Folga bronzina-mancal do comando: 0,05 a 0,15 mm
- Pressão de abertura do bico injetor 7N449 (usado): 10.300 a 17.690 kPa
- Pressão de retorno do injetor: 9.630 a 11.045 kPa
- Torque da porca da roda do compressor (turbo): 18,7 ± 1,7 N·m
- Torque dos parafusos do cartucho do turbo: 15 a 17 N·m
- Torque da carcaça do compressor: 6,8 N·m
- Torque dos parafusos traseiros do motor de partida: 5,7 ± 1,1 N·m
- Torque do terminal MTR (motor de partida): 14,7 ± 3,4 N·m (T40 TORX)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 977L.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3306?
Sim, inclui tabela completa de torques do 3306 Vehicular Engine. Exemplos reais do manual: porca da roda do compressor do turbo 18,7 ± 1,7 N·m, parafusos do cartucho 15 a 17 N·m, terminal MTR do motor de partida 14,7 ± 3,4 N·m (T40 TORX).
Tem todos os procedimentos?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
