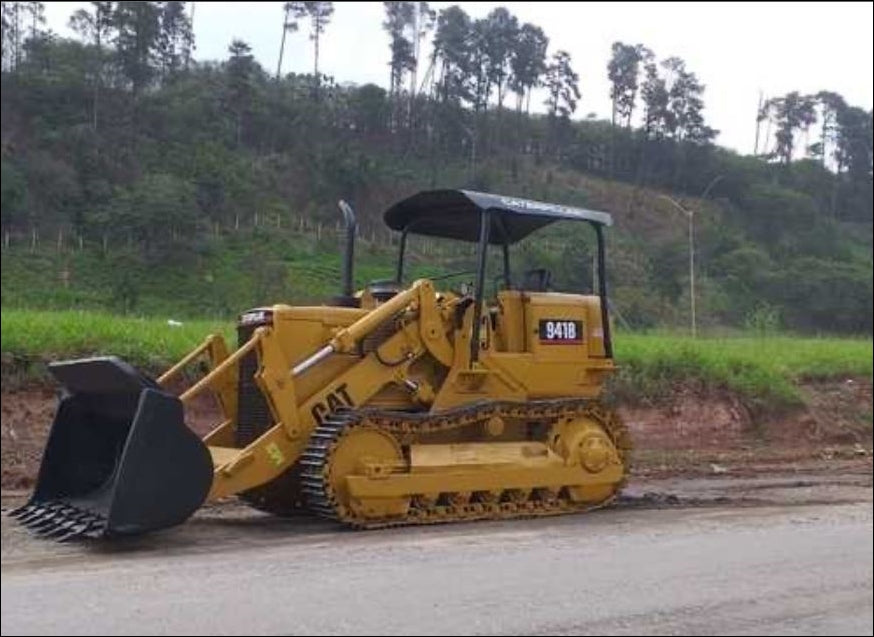

Manual de Serviço Carregadeira de Esteira Caterpillar 941B — arquivo digital em PDF com 2.046 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial Caterpillar SENR4130-01. Cobre a carregadeira de esteiras 941B, série 80H00001-UP, equipada com motor Caterpillar 3304. Inclui procedimentos completos de desmontagem e montagem do motor com especificações do bloco de cilindros, remoção da engrenagem da bomba de injeção com uso do adaptador especial FT1644, regulagem do governador, montagem do alternador brushless HDB/M1 Series de 35 Amp e especificações da bomba de transmissão 4S8660. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 941B
- Tipo: Carregadeira de Esteira
- Motor: 3304
- Série: 80H00001-UP
- Anos: Publication Date 1981 / Date Updated 2001
- Páginas: 2.046
- Tamanho: 113 MB
- Idioma: Inglês
- Referência: SENR4130-01
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor 3304: especificações do bloco de cilindros, mancais principais com torques e sequência de aperto, mancais do eixo comando, placa espaçadora e gaxeta, parafusos de fixação do motor ao chassi, procedimentos de desmontagem e montagem.

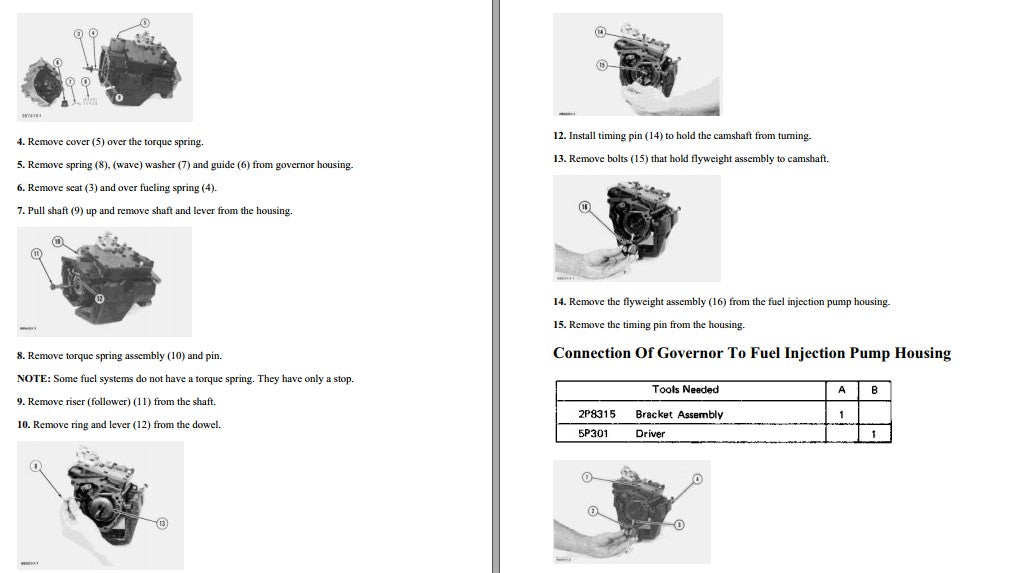

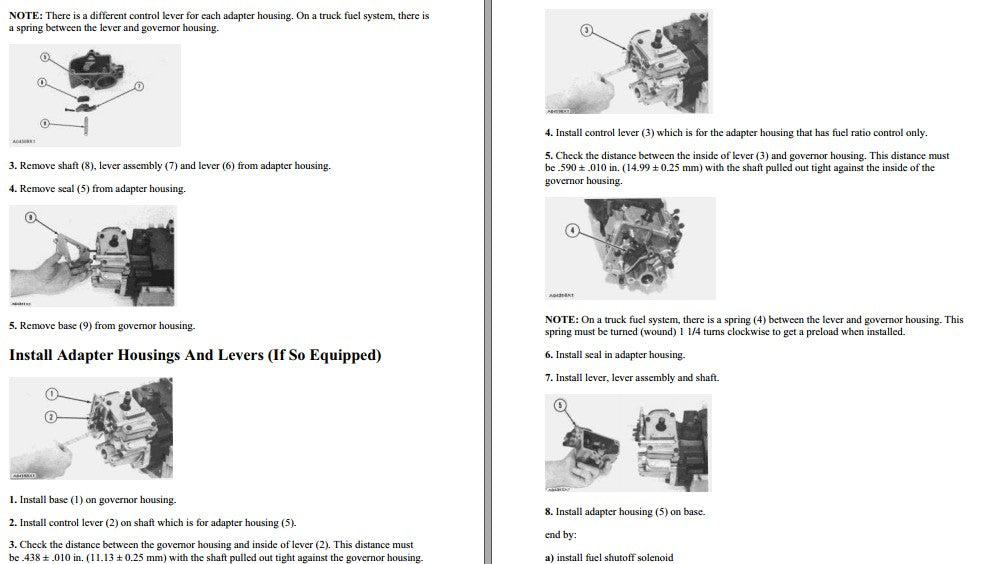

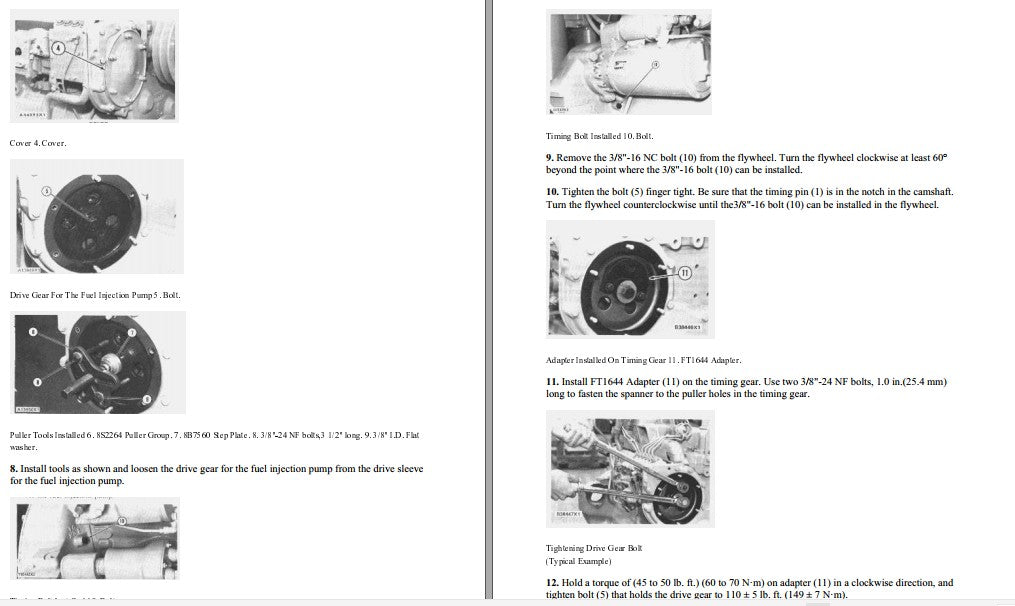

Sistema de Combustível: remoção e instalação da engrenagem de acionamento da bomba de injeção com adaptador FT1644 e ferramentas de extração 8S2264, carcaças adaptadoras do governador, montagem do governador com eixos, molas e seguidores, ajustes de distâncias dos levers, conexão do governador à carcaça da bomba de injeção, solenoide de corte de combustível.
Sistema de Transmissão: bomba de transmissão 4S8660 (SMCS 7320-010) com especificações de vazão, pressão e folgas, procedimentos de teste e rotação.

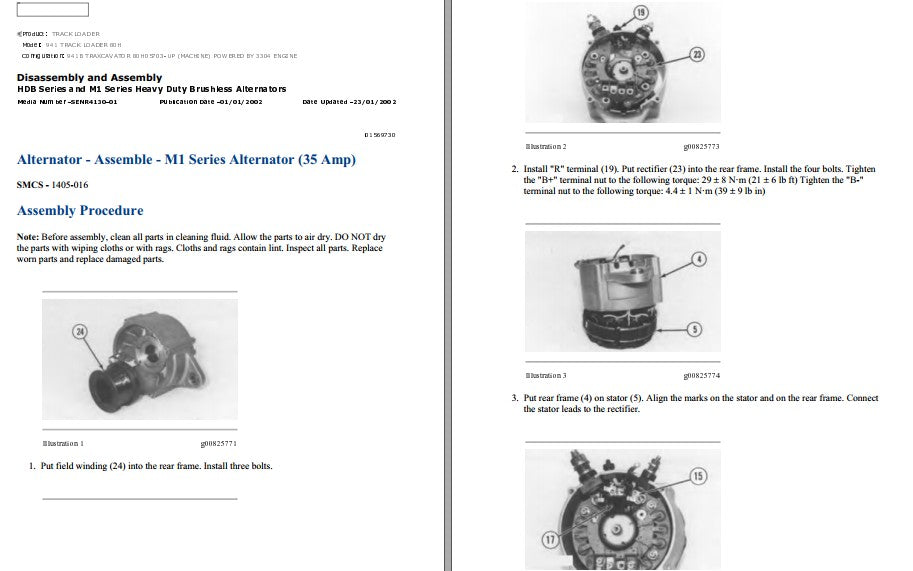

Sistema Elétrico: montagem do alternador HDB Series e M1 Series Heavy Duty Brushless de 35 Amp (SMCS 1405-016), torques dos terminais "B+" e "B-", instalação do enrolamento de campo, retificador, estator e carcaça traseira.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos dos mancais principais: 30 ± 3 lb.ft (40 ± 4 N·m) + 90° adicionais
- Torque do parafuso da engrenagem da bomba de injeção: 110 ± 5 lb.ft (149 ± 7 N·m)
- Torque do adaptador FT1644: 45 a 50 lb.ft (60 a 70 N·m)

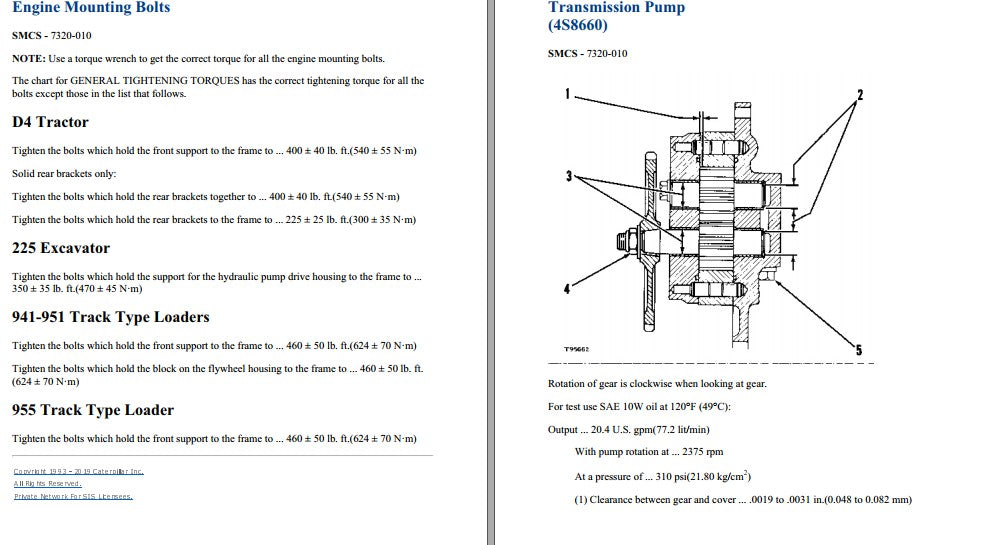

- Torque dos parafusos do suporte dianteiro (941-951 Track Type Loaders): 460 ± 50 lb.ft (624 ± 70 N·m)
- Torque do terminal "B+" do alternador: 29 ± 8 N·m (21 ± 6 lb.ft)
- Torque do terminal "B-" do alternador: 4,4 ± 1 N·m (39 ± 9 lb.in)
- Largura da capa do mancal principal: 6,4998 ± 0,0008 in (165,095 ± 0,020 mm)
- Bomba de transmissão 4S8660 — vazão: 20,4 gpm (77,2 l/min) a 2375 rpm, pressão de 310 psi (21,80 kg/cm²)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 941B.
Perguntas Frequentes
O manual traz os valores de torque do motor 3304?
Sim, inclui tabelas completas. Por exemplo, os parafusos dos mancais principais devem ser apertados a 30 ± 3 lb.ft (40 ± 4 N·m) e em seguida girados mais 90°, e os parafusos do suporte dianteiro das 941-951 Track Type Loaders vão a 460 ± 50 lb.ft (624 ± 70 N·m).
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
