Descrição

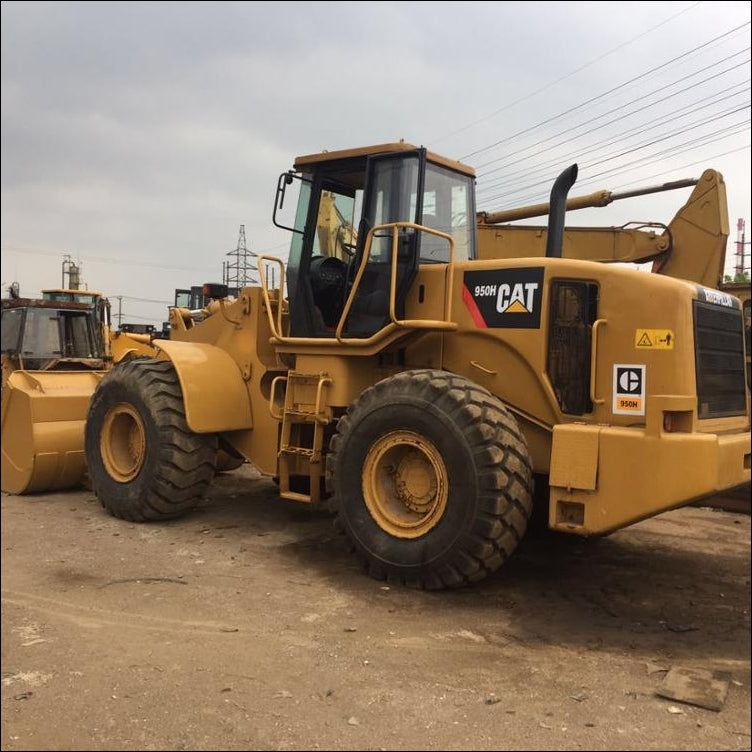

Manual de Serviço Carregadeira Caterpillar 950H — arquivo digital em PDF com 6.177 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

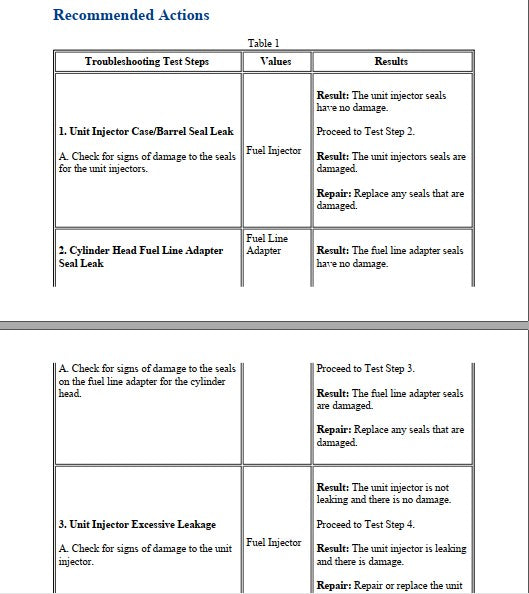

Documentação aplicável às carregadeiras de rodas 950H equipadas com motor Caterpillar C7. Observação importante: um único manual não cobre todas as séries de produção — cada série possui o seu manual específico. As séries contempladas nesta família incluem J5J0001-UP, JAD0001-UP, JLX0001-UP, K5K0001-UP, M1G0001-UP, MXL0001-UP e N1A0001-UP. As informações técnicas e especificações apresentadas nesta descrição foram extraídas do manual da série M1G0001-UP. O conteúdo traz diagramas elétricos detalhados com identificação de fios e conectores (incluindo códigos MID/CID/FMI para diagnóstico por falha), tabelas de troubleshooting por sintoma, procedimentos de montagem e desmontagem com referência a tooling específico, e tabelas de correlação pressão/temperatura para componentes hidráulicos como o acumulador de Ride Control. PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 950H
- Tipo: Carregadeira de Rodas
- Motor: C7
- Séries: J5J0001-UP, JAD0001-UP, JLX0001-UP, K5K0001-UP, M1G0001-UP, MXL0001-UP, N1A0001-UP
- Base de extração: Série M1G0001-UP
- Páginas: 6.177
- Tamanho: 325.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, transmissão, conversor de torque, eixos e diferencial, sistema hidráulico, implementos e braços de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

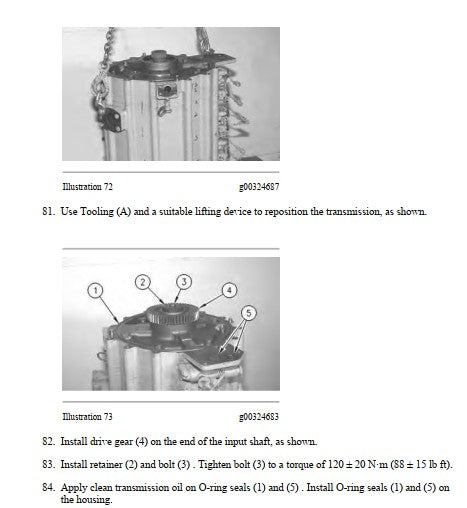

- Torque do parafuso do retentor do drive gear (transmissão): 120 ± 20 N·m (88 ± 15 lb ft)

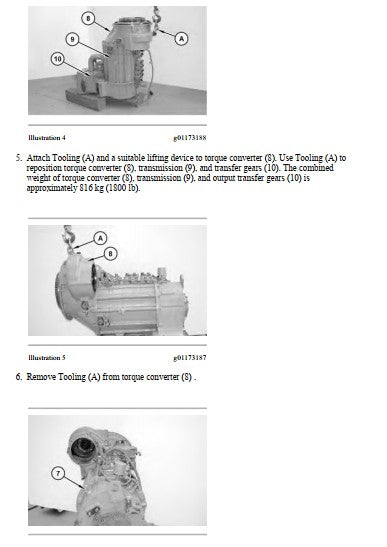

- Peso combinado do torque converter + transmission + transfer gears: aproximadamente 816 kg (1800 lb)

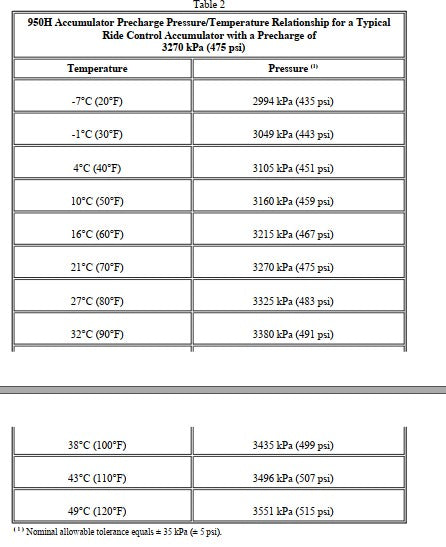

- Pressão de pré-carga do acumulador Ride Control: 3270 kPa (475 psi) a 21°C (70°F), tolerância de ± 35 kPa (± 5 psi)

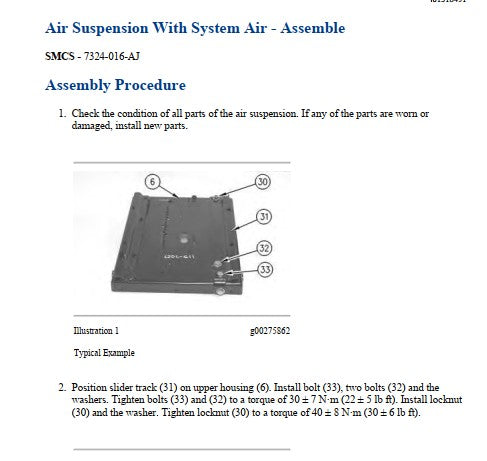

- Torque dos parafusos de fixação do slider track na suspensão pneumática: 30 ± 7 N·m (22 ± 5 lb ft)
- Torque da locknut da suspensão pneumática: 40 ± 8 N·m (30 ± 6 lb ft)

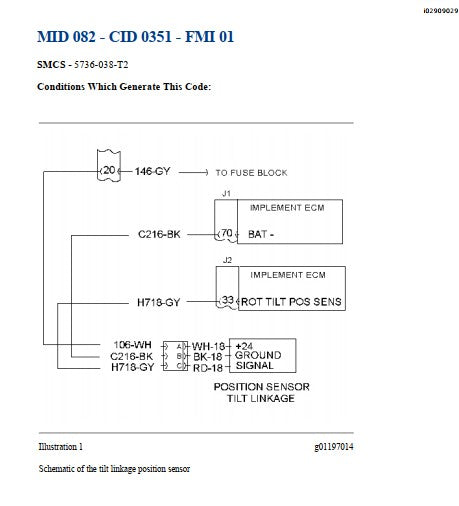

- Código de falha exemplo: MID 082 - CID 0351 - FMI 01 (sensor de posição do tilt linkage), SMCS 5736-038-T2
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 950H.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
Tem diagramas elétricos com códigos de falha?
Sim, o manual inclui diagramas dos circuitos com identificação de fios e conectores, além de tabelas de códigos MID/CID/FMI com procedimentos de diagnóstico — por exemplo, MID 082 - CID 0351 - FMI 01 para o sensor de posição do tilt linkage.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante, com base na série M1G0001-UP.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
