Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 950G II — arquivo digital em PDF com 6.774 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

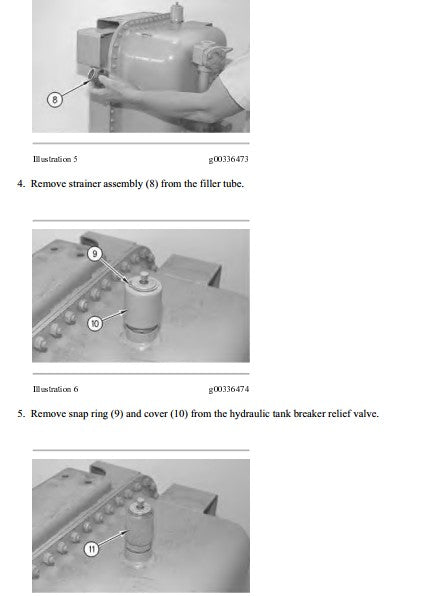

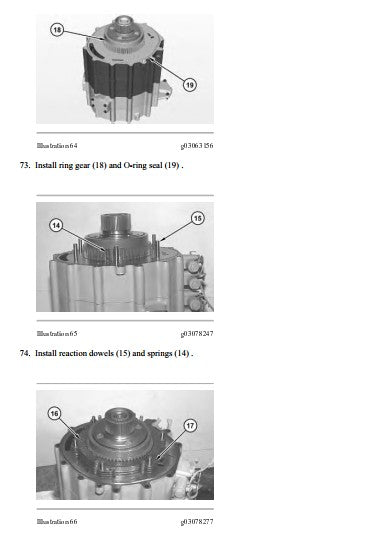

Cobre carregadeiras de rodas equipadas com motor 3126B, abrangendo as séries AXR0001-UP, AXX0001-UP, AYB0001-UP, AYD0001-UP, AYL0001-UP, AYS0001-UP e BAA0001-UP. Importante: um único manual não cobre todas as séries — cada série possui seu manual específico, e este documento é o correspondente à aplicação indicada no título. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série BAA0001-UP. O manual traz vistas explodidas detalhadas de componentes como alternador (rotor, retificador, regulador, porta-escovas), conjuntos cartucho com ring gear, O-rings e reaction dowels, além de procedimentos passo a passo para o sistema hidráulico (remoção de strainer, snap ring e válvula de alívio do respiro do tanque). Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 950G II
- Tipo: Carregadeira de Rodas
- Motor: 3126B
- Séries: AXR0001-UP, AXX0001-UP, AYB0001-UP, AYD0001-UP, AYL0001-UP, AYS0001-UP, BAA0001-UP
- Páginas: 6.774
- Tamanho: 400.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, transmissão, conversor de torque, eixos e diferencial, sistema hidráulico, implementos e braços de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

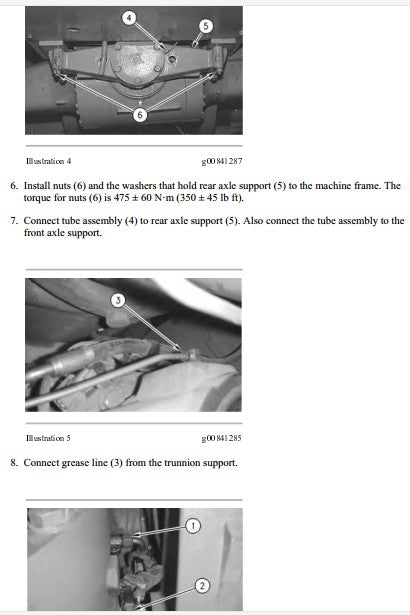

- Torque das porcas do suporte do eixo traseiro à estrutura da máquina: 475 ± 60 N·m (350 ± 45 lb ft)
- Torque da gaiola (cage) no conjunto cartucho: 15 ± 2 N·m (135 ± 18 lb in)
- Torque do orifício: 2,5 ± 0,5 N·m (22 ± 4 lb in)
- Torque do batente (stop): 6 ± 1 N·m (55 ± 9 lb in)
- Mola 157-2153: comprimento sob carga de teste 25,20 mm, força de teste 24,0 ± 1,7 N, comprimento livre 59,49 mm, diâmetro externo 16 mm
- Mola 141-5151: comprimento sob carga de teste 23,9 mm, força de teste 12,80 ± 0,65 N, comprimento livre 26,51 mm, diâmetro externo 7,300 mm
- Mola 153-8926: comprimento sob carga de teste 8,00 mm, força de teste 3,7 ± 0,2 N, comprimento livre 10,580 mm, diâmetro externo 4,200 mm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 950G II.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. Exemplos extraídos: porcas do suporte do eixo traseiro 475 ± 60 N·m (350 ± 45 lb ft) e torque da gaiola 15 ± 2 N·m (135 ± 18 lb in).
Inclui diagramas elétricos?

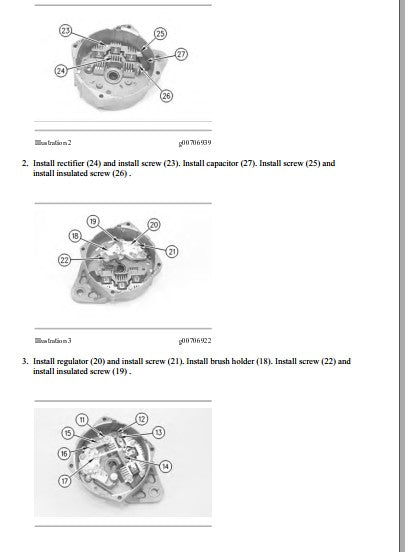

Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes, incluindo vistas explodidas do alternador com identificação de retificador, regulador, porta-escovas e capacitor.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante. Importante lembrar que cada série (AXR, AXX, AYB, AYD, AYL, AYS, BAA) possui seu manual específico.
