Descrição

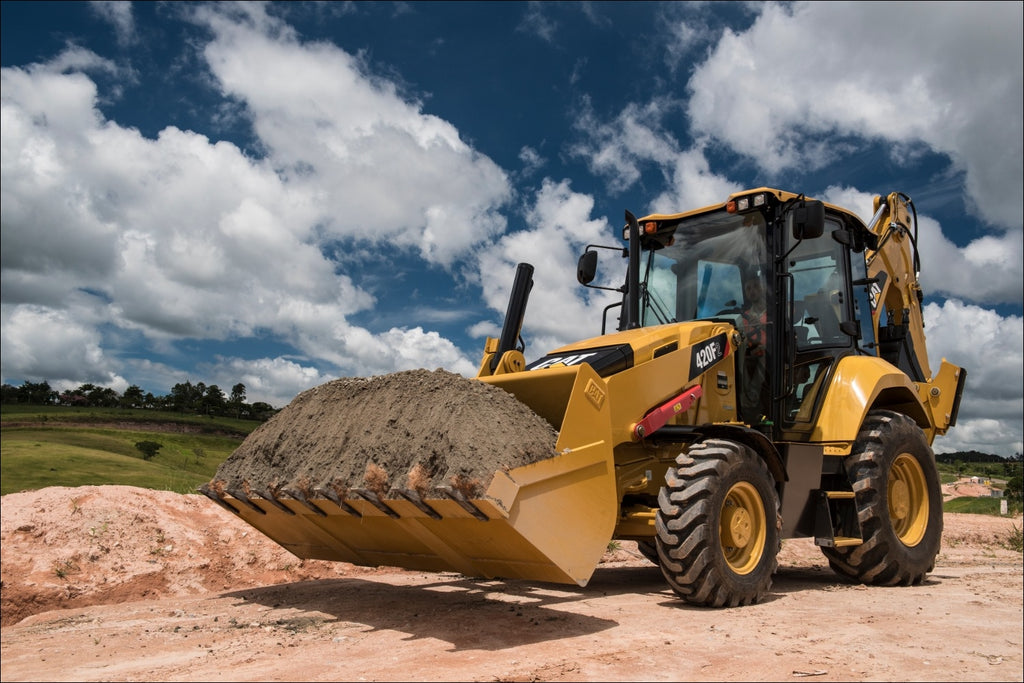

Manual de Serviço Retroescavadeira Caterpillar 420F2 — manual técnico em PDF com 3210 páginas em Inglês para a 420F2 Center Pivot Backhoe Loader equipada com motores 3054C e C4.4. Procedimentos organizados por sistema, com especificações e valores de ajuste detalhados. Apoia o reparo correto na primeira tentativa, evitando retrabalho.
Documentação técnica oficial Caterpillar referência RENR2415-17, publicação 01/05/2015 com atualização em 30/07/2020. Aplicável à máquina série LBS00001-UP na configuração 420F2 Center Pivot Backhoe Loader. O documento traz procedimentos verificados pelo fabricante para os dois motores (3054C e C4.4), esquemas elétricos com identificação de conectores e pinagem, vistas explodidas detalhadas, fluxogramas de diagnóstico estruturado e tabelas extensas de torque, pressão e folga.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 420F2
- Tipo: Retroescavadeira (Backhoe Loader)
- Motor: 3054C e C4.4 (Caterpillar)
- Configuração: Center Pivot
- Série: LBS00001-UP
- Páginas: 3210
- Tamanho: 201 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: RENR2415-17
- Edição: 01/05/2015 (atualização 30/07/2020)
- Origem: Caterpillar/EUA
Procedimentos e Sistemas Cobertos
Motor 3054C / C4.4 — Systems Operation: bloco e cabeçote, conjunto de pistões, anéis e bielas, virabrequim, árvore de cames, sistema de injeção e governadores eletrônicos, conjuntos de bombas de óleo, água e combustível.
Specifications and Testing: tabelas de torque por sistema, especificações dimensionais de mancais, dimensões internas de cilindros hidráulicos e folgas de fabricante para cada componente.
Hydraulic and Steering System: bombas de pistão variável, válvulas pilotadas, válvulas de bloco (Bank) para a carregadeira e retroescavadeira, válvulas de prioridade da direção, ajuste do alívio principal e secundário, e sistema de pré-carga do acumulador.
Disassembly and Assembly: desmontagem e montagem do motor, das bombas hidráulicas, das válvulas de controle (Lift, Tilt, Stabilizer), dos cilindros das funções e dos conjuntos de freio.
Troubleshooting: análise estruturada por Probable Cause / Test Step para sintomas no motor, no trem de força, no sistema hidráulico e na cabine, com referência cruzada aos esquemas elétricos.
Esquemas e Anexos: esquemas elétricos completos por área (motor, cabine, controles), esquemas hidráulicos com identificação de portas e linhas, tabelas de Required Tools e procedimento de System Pressure - Release.
Destaques Técnicos
Amostra de especificações que você encontra no manual:
- Torque para parafusos de fixação principal: 205 ± 10 N·m (151 ± 7 lb ft)
- Torque de fixação intermediária: 130 ± 20 N·m (96 ± 15 lb ft)
- Torque de retainer da bomba/válvula: 100 ± 10 N·m (74 ± 7 lb ft)
- Torque de fixação secundária: 35 ± 5 N·m (26 ± 4 lb ft)
- Pressão alta do sistema hidráulico: 30900 kPa (4482 psi)
- Pressão de teste do sistema hidráulico: 20700 kPa (3002 psi)
Por Que Comprar Este Manual
Acesso direto às especificações originais Caterpillar para um modelo Tier 4 ainda em plena operação no Brasil. O manual de serviço Caterpillar 420F2 cobre tanto o motor 3054C quanto o C4.4, atende ambas as plataformas instaladas na linha LBS e dispensa consulta paralela em fóruns ou tutoriais não oficiais.
Para Quem é Este Manual
Pensado para gerentes de manutenção, supervisores de oficina e mecânicos sêniores que precisam de procedimentos de fábrica para reparos críticos na frota de retroescavadeiras 420F2.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 420F2.
Perguntas Frequentes
O manual de serviço Caterpillar 420F2 cobre os dois motores (3054C e C4.4)?
Sim. A configuração registrada na capa é "420F2 Center Pivot Backhoe Loader LBS00001-UP POWERED BY 3054C, C4.4 Engine", e os procedimentos de Systems Operation, Specifications e Testing and Adjusting estão presentes para os dois motores.
Tem tabela de torques para a parte hidráulica e do motor?
Sim, o documento traz tabelas extensas de torque por sistema. Exemplos confirmados: 205 ± 10 N·m para fixações principais, 100 ± 10 N·m para retainers de bomba/válvula e 35 ± 5 N·m para fixações secundárias.
Inclui pressões reais de teste do sistema hidráulico?
Sim, com valores documentados como 30900 kPa (4482 psi) para pressão alta e 20700 kPa (3002 psi) para teste, além das pressões de pilotagem e ajustes do alívio principal.
Garantias e Suporte
Compra com tranquilidade: se precisar do arquivo novamente em qualquer momento, é só nos chamar pelo WhatsApp ou e-mail e reenviamos o material original.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção de manuais de serviço Caterpillar com outros modelos disponíveis.
