Descrição
Manual de Serviço Motor Caterpillar C4.4 — PDF oficial com 1.129 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.

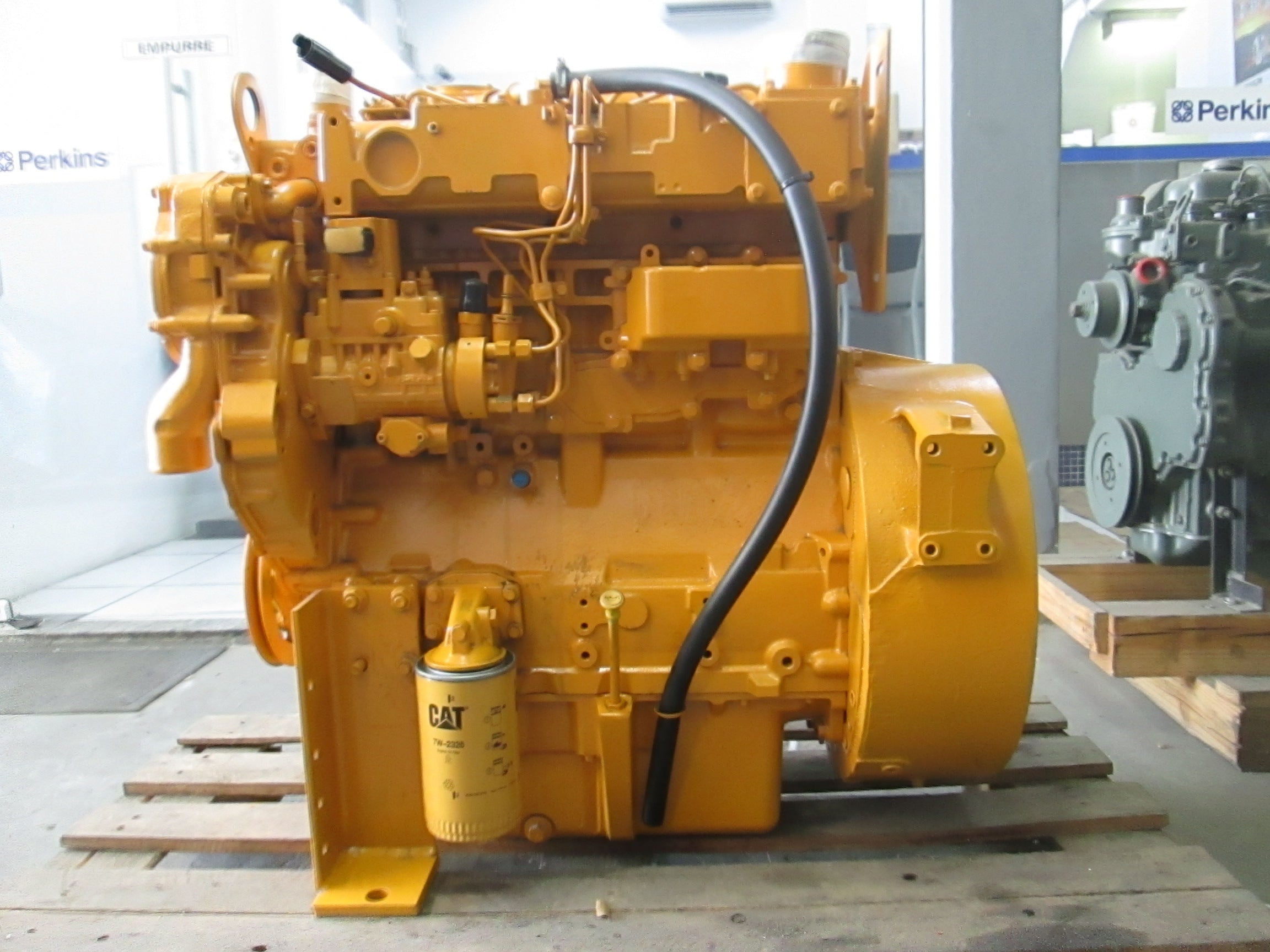

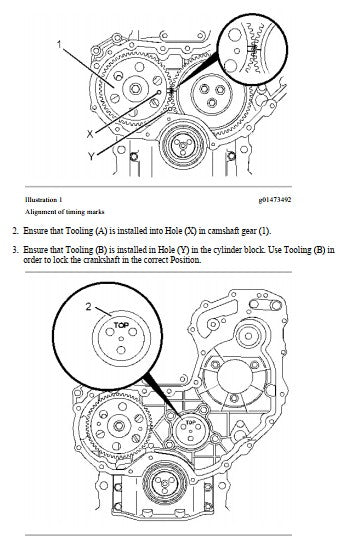

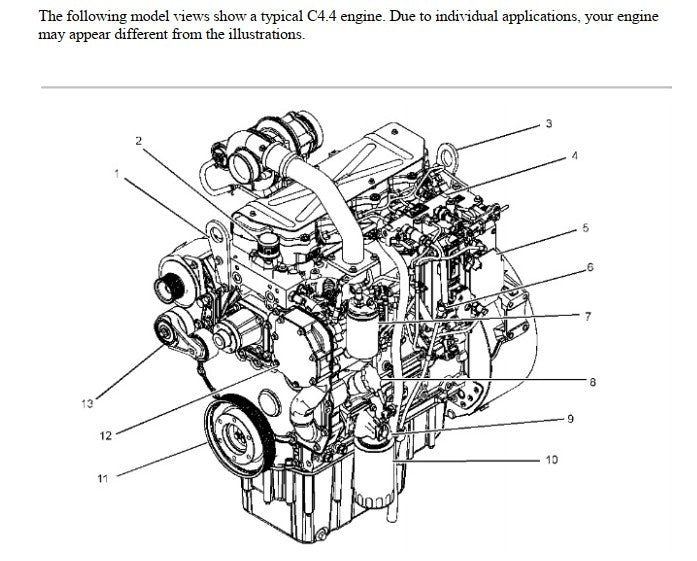

Documentação técnica completa do motor diesel Caterpillar C4.4, quatro cilindros, aplicado em diversas máquinas Caterpillar. Traz procedimentos detalhados de sincronismo (timing) com uso das ferramentas de travamento A e B, ajuste do eixo dos balancins, verificação de folga de válvulas e instalação do sistema de combustível (manifold e linhas de injeção). Inclui vistas explodidas, especificações completas do bloco (diâmetros de cilindro e mancais) e tabelas de torque para todos os componentes principais. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C4.4
- Tipo: Motor Diesel
- Cilindros: 4 (ordem 1-3-4-2)
- Páginas: 1.129
- Tamanho: 255.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Bloco do motor e especificações dimensionais, mancais principais e mancais do comando de válvulas, sincronismo do motor com alinhamento de marcas de tempo, engrenagem intermediária (idler gear), eixo dos balancins e ajuste de válvulas, sistema de combustível com manifold e linhas de injeção, cabeçote e tampa do mecanismo de válvulas, cárter e componentes inferiores, sistema de arrefecimento, diagnóstico de falhas e procedimentos de desmontagem e montagem.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

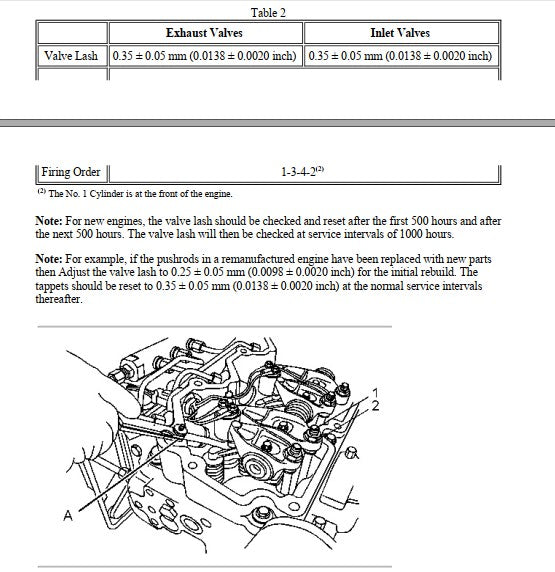

- Folga de válvulas (admissão e escape): 0,35 ± 0,05 mm (0.0138 ± 0.0020 inch)
- Ordem de ignição: 1-3-4-2
- Diâmetro do cilindro: 105,000 a 105,025 mm (desgaste máximo 0,15 mm)
- Torque dos parafusos dos mancais principais: 245 N·m (180 lb ft)

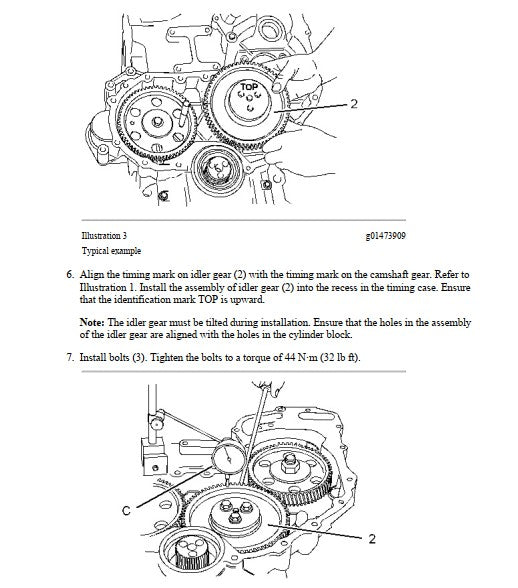

- Torque da engrenagem intermediária (idler gear): 44 N·m (32 lb ft)

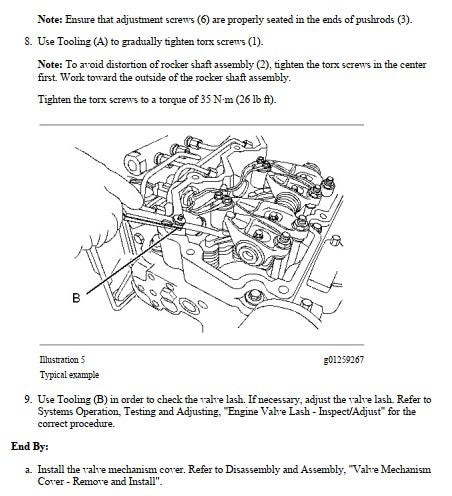

- Torque dos parafusos torx do eixo dos balancins: 35 N·m (26 lb ft)

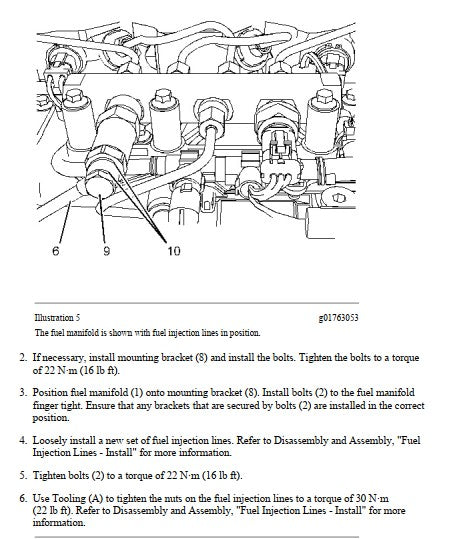

- Torque das porcas das linhas de injeção: 30 N·m (22 lb ft)
- Torque do manifold de combustível: 22 N·m (16 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. Exemplos presentes: mancais principais 245 N·m, idler gear 44 N·m, linhas de injeção 30 N·m.
O manual traz a folga de válvulas e intervalos de verificação?
Sim. A folga especificada é 0,35 ± 0,05 mm para admissão e escape, com verificação nas primeiras 500 horas e depois a cada 1.000 horas. Para motores remanufaturados, o ajuste inicial é 0,25 ± 0,05 mm.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
