Descrição
Manual de Serviço Retroescavadeira Caterpillar 416C — arquivo PDF com 3.369 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Manual técnico oficial Caterpillar para a Retroescavadeira 416C equipada com motor 3054. Atenção importante: este manual específico contempla a série 1WR0001-UP. Um único manual não cobre todas as séries desta máquina — cada faixa de serial (1WR0001-UP, 1XR0001-UP, 4ZN0001-UP, 5YN0001-UP) possui sua documentação dedicada. As informações técnicas e especificações apresentadas nesta descrição foram extraídas do manual da série 1WR0001-UP. O documento traz vistas explodidas completas das válvulas de controle hidráulico, fotos passo a passo de desmontagem e montagem, diagramas técnicos do eixo dos balancins (Rocker Shaft) e tabelas detalhadas de rolamentos com part numbers Caterpillar. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 416C
- Tipo: Retroescavadeira
- Motor: 3054
- Série: 1WR0001-UP (manual específico desta série)
- Séries relacionadas (manuais separados): 1XR0001-UP, 4ZN0001-UP, 5YN0001-UP
- Páginas: 3.369
- Tamanho: 179,6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

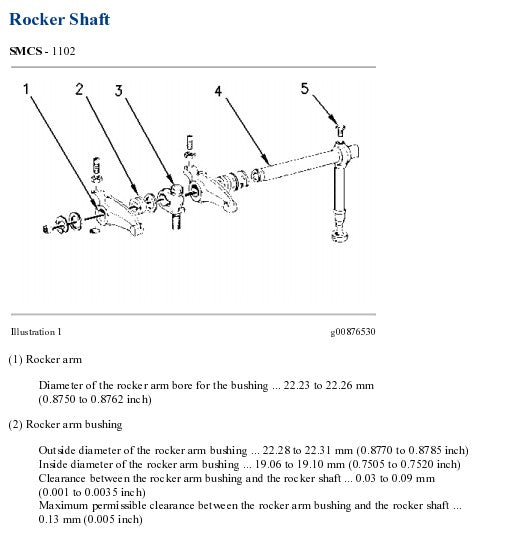

Motor 3054: instalação de bielas (serrilhadas, planas e hidraulicamente fraturadas), torque e ângulo de aperto, Rocker Shaft (eixo dos balancins), braços e buchas, verificação da altura do pistão acima do bloco.

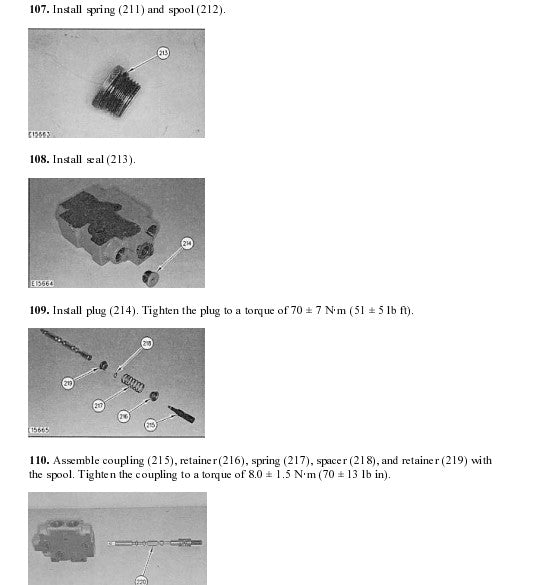

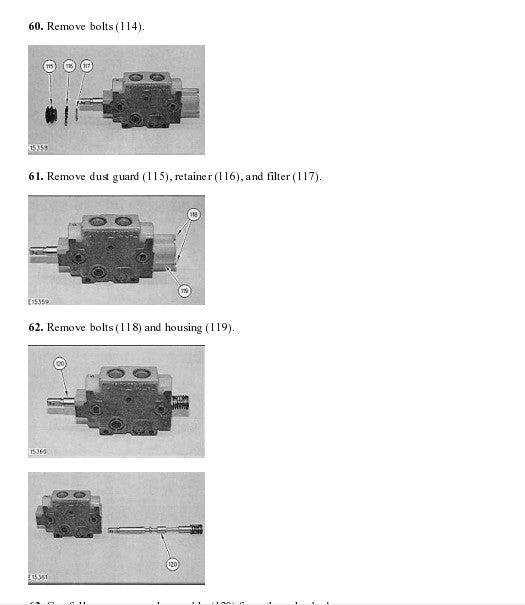

Sistema Hidráulico: desmontagem e montagem das válvulas de controle, remoção de parafusos, protetor de pó, retentor e filtro, montagem de spool, mola, selo, plug, coupling, retentor, espaçador.

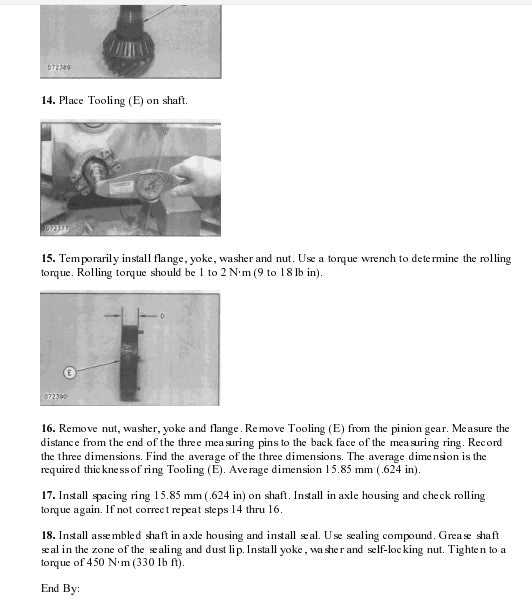

Transmissão e Eixos: ajuste de rolling torque do pinhão, instalação de flange, yoke, arruela e porca, medição com ferramenta de ajuste, seleção do anel espaçador, aplicação de selante e graxa no retentor.
Carregadeira Frontal e Articulações: rolamentos de manga (sleeve bearings) para cilindros de levante, braços da carregadeira, frame, rolamentos guia, bearings para links, pinos de conexão braços-caçamba.
Sistema Elétrico: motor de partida (escovas, terminais), bateria (terminais), parafusos de terminal de chave, porcas de terminal do motor.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

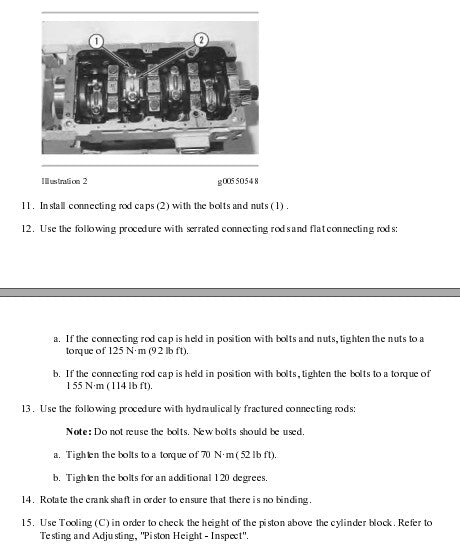

- Bielas serrilhadas — torque das porcas: 125 N·m (92 lb ft)
- Bielas serrilhadas — torque dos parafusos: 155 N·m (114 lb ft)
- Bielas hidraulicamente fraturadas: 70 N·m + giro adicional de 120° (parafusos não reutilizáveis)
- Plug da válvula de controle: 70 ± 7 N·m (51 ± 5 lb ft)
- Coupling da válvula: 8,0 ± 1,5 N·m (70 ± 13 lb in)
- Porca do pinhão/flange do eixo: 450 N·m (330 lb ft)
- Rolling torque do pinhão: 1 a 2 N·m (9 a 18 lb in)
- Folga entre bucha e eixo do balancim: 0,03 a 0,09 mm (máximo permissível 0,13 mm)
- Rolamento 9R-0153 (cilindros de levante) — DI após montagem: 45,295 mm
- Pino 9R-3182 (braços-caçamba): diâmetro 40,00 mm, comprimento 224,5 mm
- Escovas do motor de partida — mínimo permissível: 10 mm
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 416C.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques de aperto das bielas do motor 3054?
Sim, o manual especifica os torques para cada tipo de biela: serrilhadas (porcas 125 N·m / parafusos 155 N·m) e hidraulicamente fraturadas (70 N·m + 120°, com orientação expressa de não reutilizar os parafusos).
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
