Descrição
Manual de Serviço Caterpillar 416B — arquivo PDF pesquisável com 5.900 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: SENRS816-12. Cobre a Retroescavadeira 416B nas séries 8SG0001-UP e 8ZK0001-UP, com motor 3054, publicação de 2004. Inclui procedimentos passo a passo com fotografias técnicas numeradas, tabelas completas de especificações dimensionais, torques e tensionamento de correias do motor. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Importante: Vale ressaltar que cada série da 416B possui seu manual específico — um único manual não cobre todas as séries disponíveis. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 8SG0001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 416B
- Tipo: Retroescavadeira
- Páginas: 5.900
- Tamanho: 183.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENRS816-12
- Anos: 2004
- Série: 8SG0001-UP e 8ZK0001-UP
- Motor: 3054
Procedimentos e Sistemas Cobertos
Motor e Sistemas Auxiliares: Basic Engine, Air Inlet and Exhaust System, Cooling System, Engine Arrangement, Fuel System, Lubrication System.
Trem de Força e Direção: Power Train, Steering System, Braking System.
Estrutura e Implementos: Frame and Body, Machine Arrangement, Implements, Work Tools, Operator Station.
Sistemas Hidráulico e Elétrico: Hydraulic System, Electrical and Starting System.
Referência Técnica: Torque Specifications, Service Equipment and Supplies.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

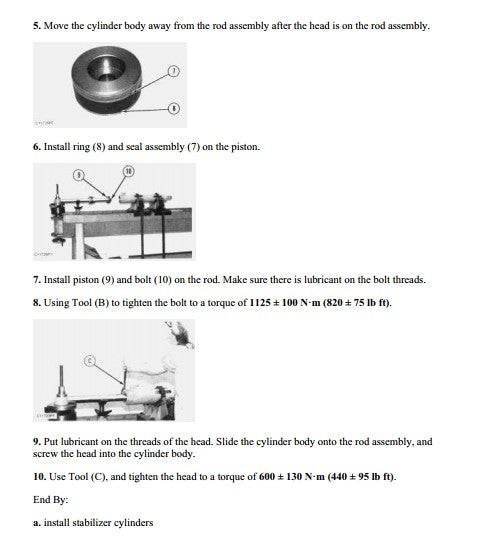

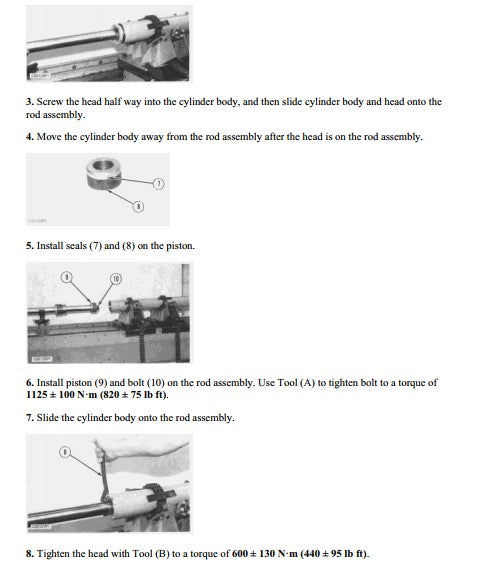

- Torque do pino do cilindro de levante (com lubrificante): 1125 ± 100 N·m (820 ± 75 lb ft)
- Torque da cabeça do cilindro de levante (com lubrificante): 600 ± 130 N·m (440 ± 95 lb ft)

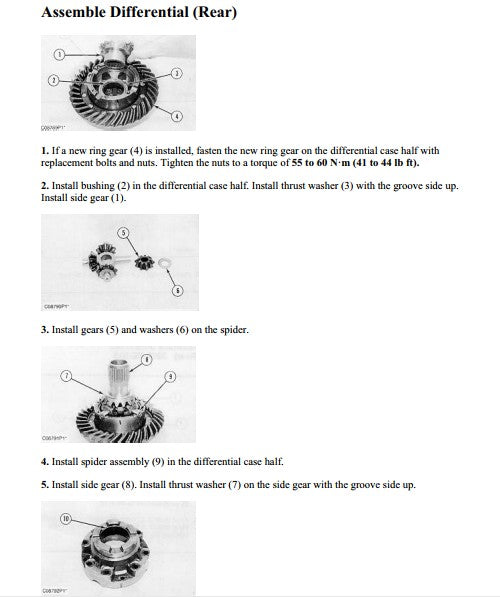

- Torque das porcas da coroa do diferencial traseiro: 55 a 60 N·m (41 a 44 lb ft)

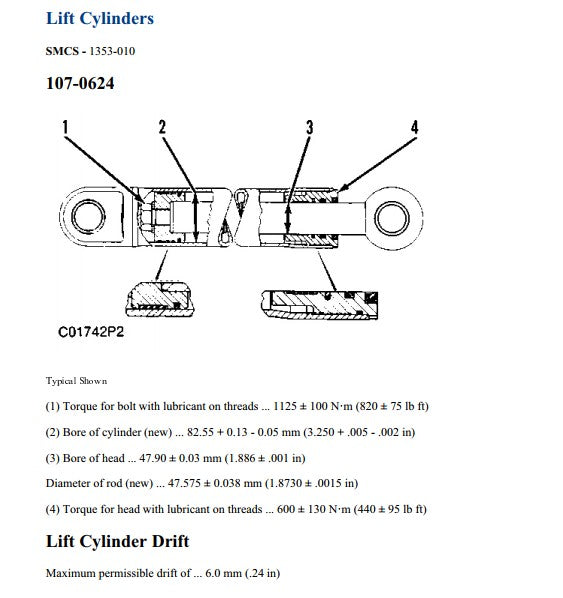

- Diâmetro interno do cilindro de levante (novo): 82,55 + 0,13 / -0,05 mm (3.250 + .005 / -.002 in)
- Diâmetro da haste do cilindro (novo): 47,575 ± 0,038 mm (1.8730 ± .0015 in)
- Deriva máxima permitida do cilindro de levante: 6,0 mm (0,24 in)
- Tensão inicial de correia 3/8" — motor 3054: 445 ± 22 N; tensão de uso: 400 ± 22 N (Gauge BT-33-97)
- Tensão inicial de correia 1/2" — motor 3054: 534 ± 22 N; tensão de uso: 400 ± 44 N (Gauge BT-33-97)
Para Quem é Este Manual
Ferramenta essencial para quem faz manutenção de Caterpillar: oficinas especializadas, mecânicos autônomos e gestores de manutenção que não podem errar no diagnóstico.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 416B.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz os torques dos cilindros e do trem de força?
Sim. Exemplos reais do manual: torque do pino do cilindro de levante com lubrificante: 1125 ± 100 N·m; torque da cabeça do cilindro: 600 ± 130 N·m; torque das porcas da coroa do diferencial: 55 a 60 N·m. O manual inclui seção dedicada de Torque Specifications.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
