Descrição
Manual de Serviço Escavadeira Caterpillar 336D L — PDF oficial com 5.900 páginas em Inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Referência oficial: SENR9830-52, publicado em 01/07/2015 e atualizado em 02/11/2017. Cobre a Escavadeira Caterpillar 336D L equipada com motor C9 Engine, série M4T00001-UP. Inclui procedimentos detalhados de operação dos sistemas do motor C9, diagnóstico de falhas com fluxogramas de causa e reparo, tabelas de especificações do conjunto do braço (Hoe Stick Gp), procedimentos de instalação de válvula solenoide do circuito auxiliar e diagramas completos do sistema de resfriamento de óleo hidráulico. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Importante: A Escavadeira Caterpillar 336D L é produzida em diversas séries (DTS, J2F, JBF, JWR, KDJ, LMG, M2P, M4T, MDS, MPL, NLS, PPN, PRF, PTB, SKE, W3K, WET, WRK), e somente um manual não cobre todas as séries — cada série possui seu manual específico. Verifique o número de série da sua máquina antes de adquirir para garantir compatibilidade. As informações técnicas e especificações contidas nesta descrição foram extraídas da série M4T0001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 336D L
- Tipo: Escavadeira
- Páginas: 5.900
- Tamanho: 369,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR9830-52
- Motor: C9 Engine
- Série coberta por este manual: M4T0001-UP
- Demais séries disponíveis (manual específico para cada): DTS0001-UP, J2F0001-UP, JBF0001-UP, JWR0001-UP, KDJ0001-UP, LMG0001-UP, M2P0001-UP, MDS0001-UP, MPL0001-UP, NLS0001-UP, PPN0001-UP, PRF0001-UP, PTB0001-UP, SKE0001-UP, W3K0001-UP, WET0001-UP, WRK0001-UP
Procedimentos e Sistemas Cobertos
Motor C9: Operação dos sistemas, procedimentos de montagem e desmontagem, torques de aperto dos parafusos do cabeçote e componentes, sincronismo das engrenagens de comando, sistema de velocidade e temporização do motor (Engine Speed/Timing), diagnóstico e reparo do sensor de temporização, verificação de orientação das engrenagens do virabrequim e árvore de cames.
Diagnóstico de Falhas: Fluxogramas de solução de problemas com causas prováveis e ações recomendadas — incluindo "Can Not Reach Top Engine RPM" (degeneração de motor ativo, modo frio, sensor de pressão do coletor de admissão, sinal do acelerador, sistema de admissão e escape), procedimentos de teste com Caterpillar Electronic Technician (Cat ET).

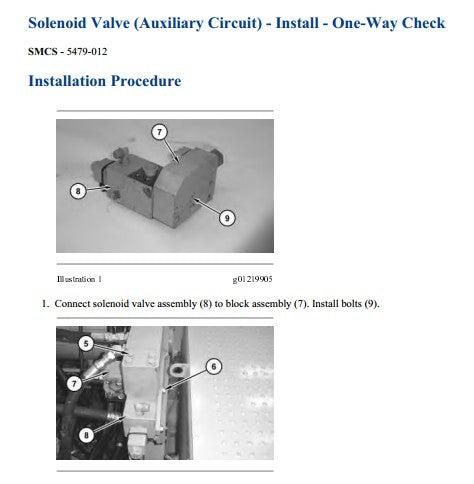

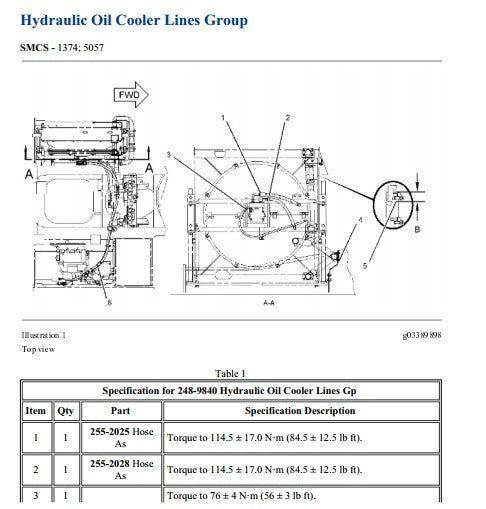

Sistema Hidráulico: Grupo de linhas do resfriador de óleo hidráulico (Hydraulic Oil Cooler Lines Group, SMCS 1374/5057), instalação e verificação de válvula solenoide do circuito auxiliar com retenção unidirecional (SMCS 5479-012), remoção e instalação do tanque de óleo hidráulico.

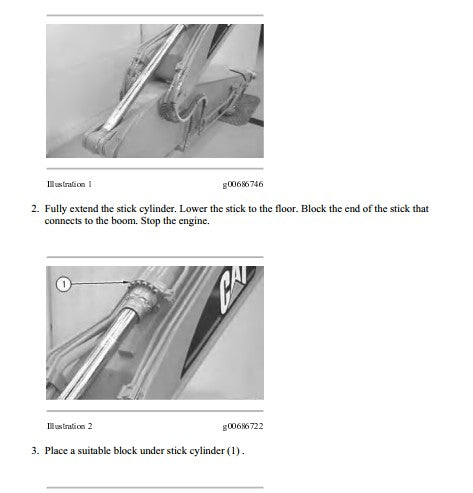

Braço e Estrutura: Montagem e especificações do conjunto do braço (Hoe Stick Gp 272-2897 e 290-9287), diâmetros de pinos e buchas, profundidades de instalação, lubrificação com graxa Caterpillar 5P-0960 em todos os furos de pinos e buchas.
Destaques Técnicos
Exemplos de especificações presentes neste manual (série M4T0001-UP):

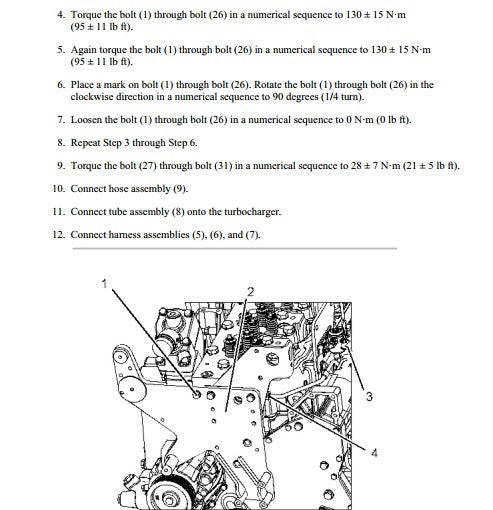

- Torque dos parafusos do motor (1 ao 26): 130 ± 15 N·m (95 ± 11 lb ft), depois rotacionar 90° no sentido horário
- Torque dos parafusos do motor (27 ao 31): 28 ± 7 N·m (21 ± 5 lb ft)
- Torque das mangueiras do resfriador de óleo hidráulico 255-2025 e 255-2028: 114,5 ± 17,0 N·m (84,5 ± 12,5 lb ft)
- Torque do item 3 do grupo do resfriador hidráulico: 76 ± 4 N·m (56 ± 3 lb ft)
- Diâmetro do pino 148-3386 (Hoe Stick): 89,850 ± 0,025 mm (3,5374 ± 0,0010 in)
- Diâmetro interno da bucha 228-5621 (antes da montagem): 120,259 ± 0,04 mm — profundidade de instalação: 9,5 ± 0,8 mm
- Diâmetro interno da bucha 462-2005 (antes da montagem): 80,25 ± 0,02 mm — profundidade de instalação: 9,5 ± 0,8 mm
- Diâmetro interno da bucha 228-5619 (antes da montagem): 110,22 ± 0,04 mm — profundidade de instalação: 9,5 ± 0,8 mm

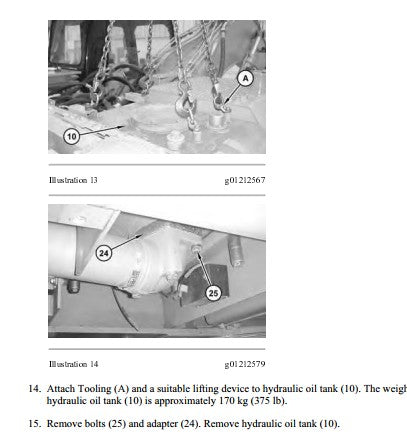

- Peso do tanque de óleo hidráulico: aproximadamente 170 kg (375 lb)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos na Escavadeira Caterpillar 336D L.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Caterpillar 336D L.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque e tolerâncias para cada sistema. Por exemplo: parafusos do motor C9 devem ser apertados a 130 ± 15 N·m com rotação adicional de 90°; mangueiras do resfriador hidráulico a 114,5 ± 17,0 N·m.
Inclui diagramas elétricos e hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
Este manual cobre todas as séries da 336D L?
Não. Este manual cobre especificamente a série M4T0001-UP. Cada série da 336D L possui seu manual específico — verifique o número de série da sua máquina e solicite o manual correspondente.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
