Descrição
Manual de Serviço Caterpillar C9 — arquivo PDF pesquisável com 1.382 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.

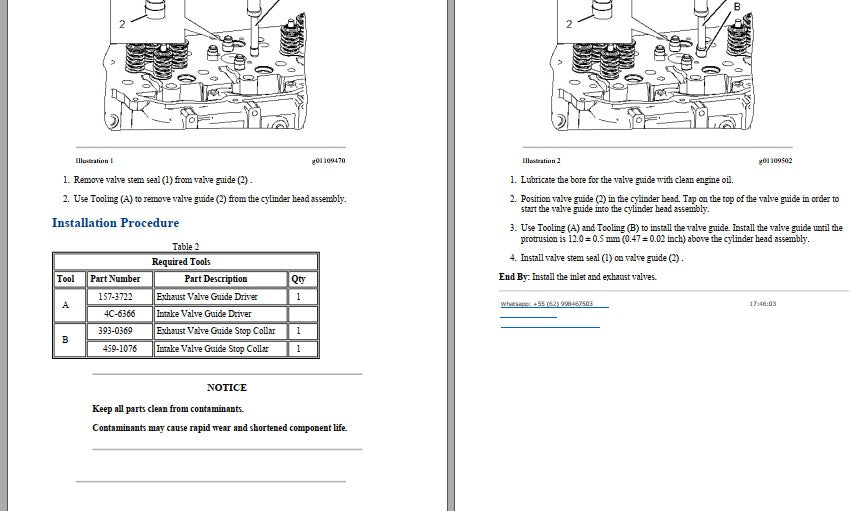

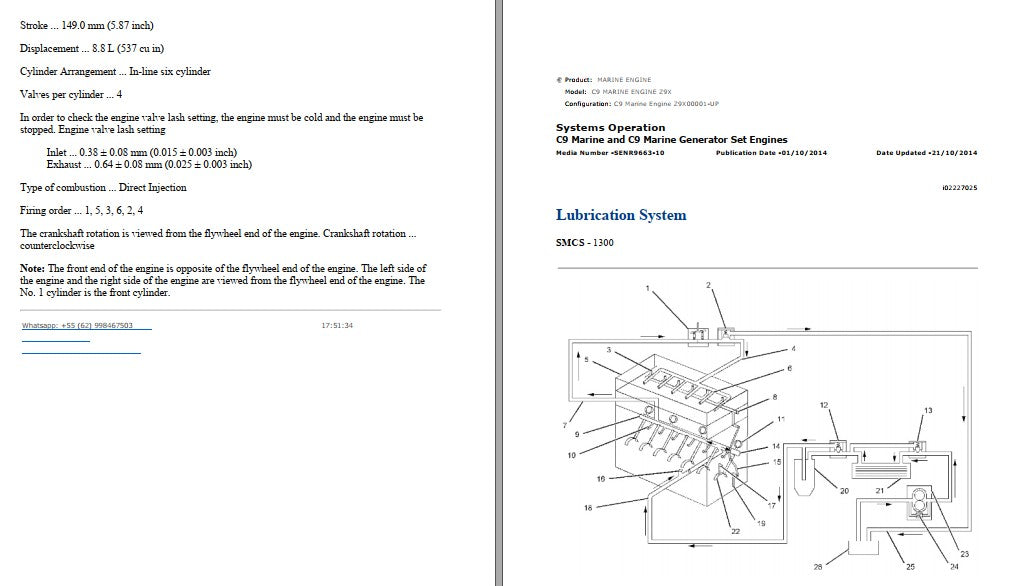

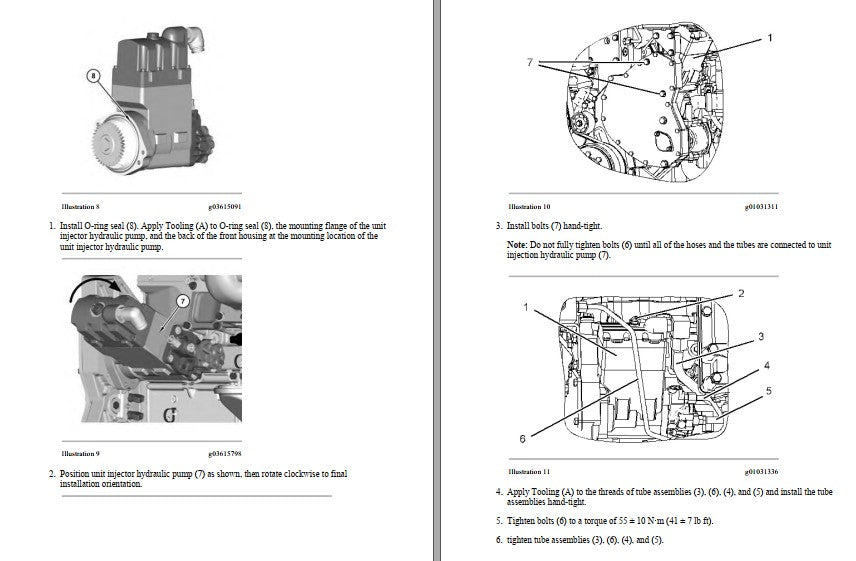

Referência oficial: SENR9663-10. Cobre o motor Caterpillar C9 in-line de 6 cilindros, 8,8 L de cilindrada, 4 válvulas por cilindro e injeção direta, em aplicações Marine e Marine Generator Set. Importante: um único manual não cobre todas as séries do C9 — cada faixa de número de série (THX, THY, TXD, KLW, KLX, P7Z, P9L, P9W, PHY, C9E, LN9, LX9, NBP, NGP, X3R, XP7, NTX, JLW, JSC, MBD, MNK, REH e Z9X) possui sua publicação técnica específica. As informações técnicas e especificações contidas nesta descrição foram extraídas da série Z9X0001-UP. O documento traz vistas explodidas do trem de válvulas, diagramas numerados do sistema de lubrificação, tabelas de folga de válvulas, valores de torque, lista de ferramentas especiais e procedimentos passo a passo ilustrados. PDF pesquisável e navegável por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C9
- Tipo: Motor (Engine)
- Aplicação: Marine e Marine Generator Set
- Páginas: 1.382
- Tamanho: 58,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência (Media Number): SENR9663-10
- Data de Publicação: 2008 (extração da série Z9X com atualização 21/10/2014)
- Motor: C9 — 8,8 L (537 cu in), 6 cilindros em linha, 4 válvulas/cilindro, injeção direta
- Séries cobertas (cada uma possui manual próprio): THX0001-UP, THY0001-UP, TXD0001-UP, KLW0001-UP, KLX0001-UP, P7Z0001-UP, P9L0001-UP, P9W0001-UP, PHY0001-UP, C9E0001-UP, LN90001-UP, LX90001-UP, NBP0001-UP, NGP0001-UP, X3R0001-UP, XP70001-UP, NTX0001-UP, JLW0001-UP, JSC0001-UP, MBD0001-UP, MNK0001-UP, REH0001-UP e Z9X0001-UP
Procedimentos e Sistemas Cobertos
Operação dos sistemas (Systems Operation), cabeçote, guias e selos de válvula, ajuste de folga de válvulas, sistema de combustível e bomba hidráulica do injetor unitário, sistema de lubrificação (SMCS 1300), sistema de arrefecimento, pistões, bielas e virabrequim, sistema de admissão e exaustão, sistema elétrico do motor, especificações e torques, testes e ajustes, fluxogramas de diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Cilindrada: 8,8 L (537 cu in)
- Curso: 149,0 mm (5,87 inch)
- Configuração: 6 cilindros em linha, 4 válvulas por cilindro
- Tipo de combustão: Injeção Direta
- Ordem de injeção: 1, 5, 3, 6, 2, 4
- Rotação do virabrequim: anti-horária (vista do volante)

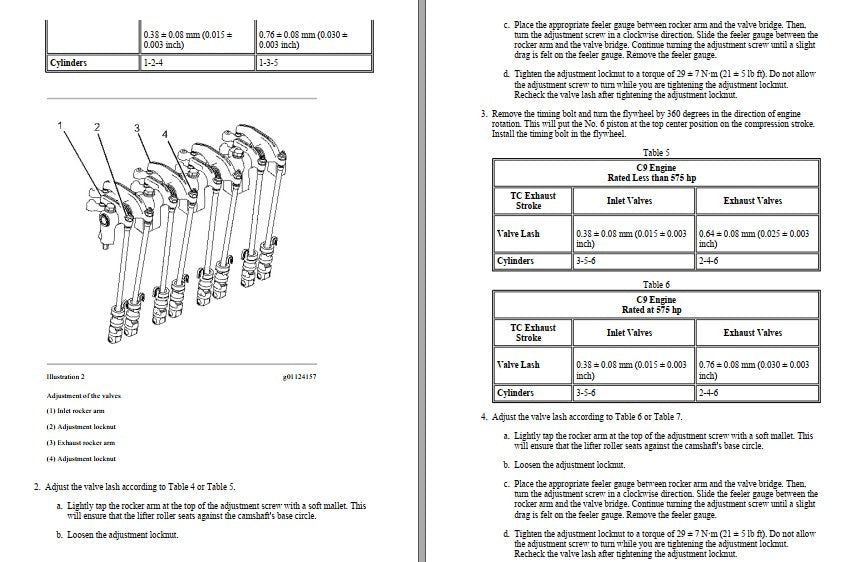

- Folga de válvulas C9 abaixo de 575 hp — Admissão: 0,38 ± 0,08 mm (cilindros 3-5-6) / Escape: 0,64 ± 0,08 mm (cilindros 2-4-6)
- Folga de válvulas C9 a 575 hp — Admissão: 0,38 ± 0,08 mm / Escape: 0,76 ± 0,08 mm
- Torque da contraporca de ajuste de válvulas: 29 ± 7 N·m (21 ± 5 lb ft)
- Torque dos parafusos da bomba hidráulica do injetor unitário: 55 ± 10 N·m (41 ± 7 lb ft)
- Protrusão da guia de válvula acima do cabeçote: 12,0 ± 0,5 mm (0,47 ± 0,02 inch)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com motores Caterpillar e necessitam de especificações técnicas confiáveis para reparos em motores marítimos e geradores C9.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico, incluindo o sistema de lubrificação completo do C9 com seus 28 componentes numerados.
O manual traz os torques e folgas do motor C9?
Sim, contém tabelas completas. Por exemplo: contraporca de ajuste de válvulas com 29 ± 7 N·m, parafusos da bomba hidráulica do injetor com 55 ± 10 N·m, folgas de admissão de 0,38 mm e de escape 0,64 mm para motores abaixo de 575 hp (0,76 mm para motores 575 hp).
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
