Descrição

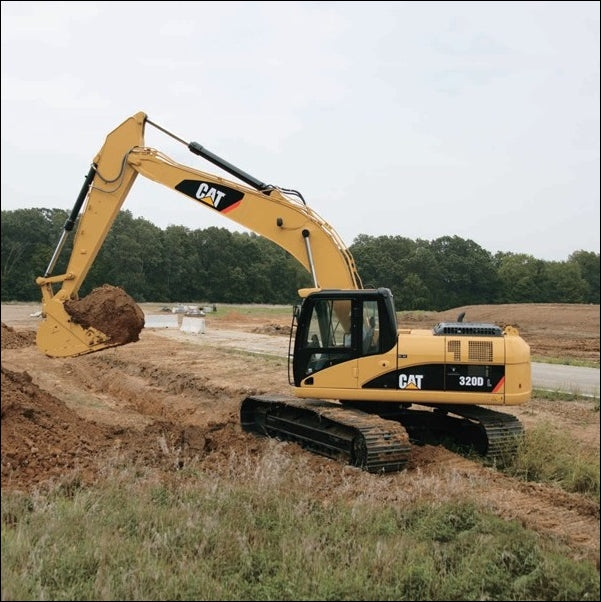

Manual de Serviço Escavadeira Caterpillar 320DL — publicação técnica oficial em formato PDF com 4.910 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Publicação de referência KENR8106-09 (Disassembly and Assembly do motor C6.4) complementada pelo módulo de Troubleshooting RENR9848-30 do Machine Electronic Control System. Cobre escavadeiras 320D e 320DL fabricadas a partir de 2013, equipadas com motor Caterpillar C6.4. O manual traz desde a remoção e instalação do valve mechanism cover base e regulagem da folga de válvulas, até a montagem completa do swing motor (barrel, piston assembly, friction/separator plates, port plate), instalação da bomba piloto e bomba auxiliar, acoplamento flexível e hub type coupling, desmontagem do conjunto de válvulas (vista explodida com todos os componentes numerados) e diagnóstico eletrônico com diagramas elétricos do ECM e códigos MID/CID/FMI. PDF pesquisável com índice navegável por sistema e procedimento.
Observação importante sobre as séries: a linha 320D/320DL é composta por múltiplas séries de produção (A8F, A9E, BWP, DFB, DHK, FNA, GDP, KGF, KZF, MDE, MGG, PHX, SPN, TDH, WJN — todas com sufixo 0001-UP). Um único manual não cobre todas essas séries: cada série possui seu manual específico, com configurações, componentes e procedimentos próprios. As informações técnicas, referências e especificações apresentadas nesta descrição foram extraídas da série A8F0001-UP (320D & 320D L Excavators A8F00001-UP MACHINE POWERED BY C6.4 Engine). Se você precisa do manual de outra série específica, consulte-nos antes da compra para confirmarmos a disponibilidade.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 320DL (também aplicável ao 320D da mesma configuração)
- Tipo: Escavadeira Hidráulica
- Páginas: 4.910
- Tamanho: 276.6 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: KENR8106-09 (Disassembly and Assembly C6.4) / RENR9848-30 (Troubleshooting Electronic Control System)
- Motor: C6.4 (Caterpillar)
- Anos: a partir de 2013
- Série base desta descrição: A8F0001-UP
- Séries da família 320D/320DL: A8F0001-UP, A9E0001-UP, BWP0001-UP, DFB0001-UP, DHK0001-UP, FNA0001-UP, GDP0001-UP, KGF0001-UP, KZF0001-UP, MDE0001-UP, MGG0001-UP, PHX0001-UP, SPN0001-UP, TDH0001-UP, WJN0001-UP
Procedimentos e Sistemas Cobertos

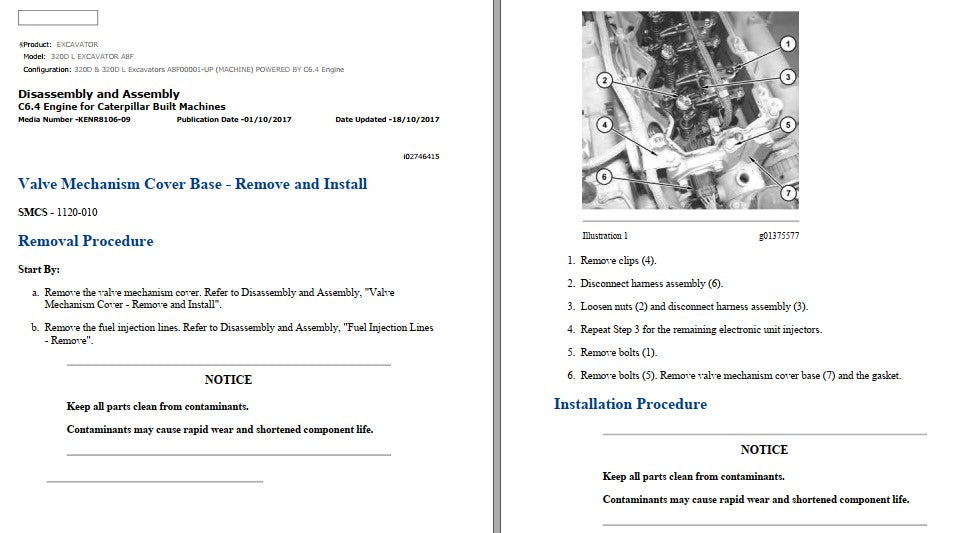

Motor C6.4: desmontagem e montagem, remoção e instalação do valve mechanism cover base (SMCS 1120-010), regulagem da folga de válvulas (Valve Lash Check e Valve Lash Adjustment), sincronismo, sistema de combustível, injetores eletrônicos (electronic unit injectors), linhas de injeção e especificações de torque.

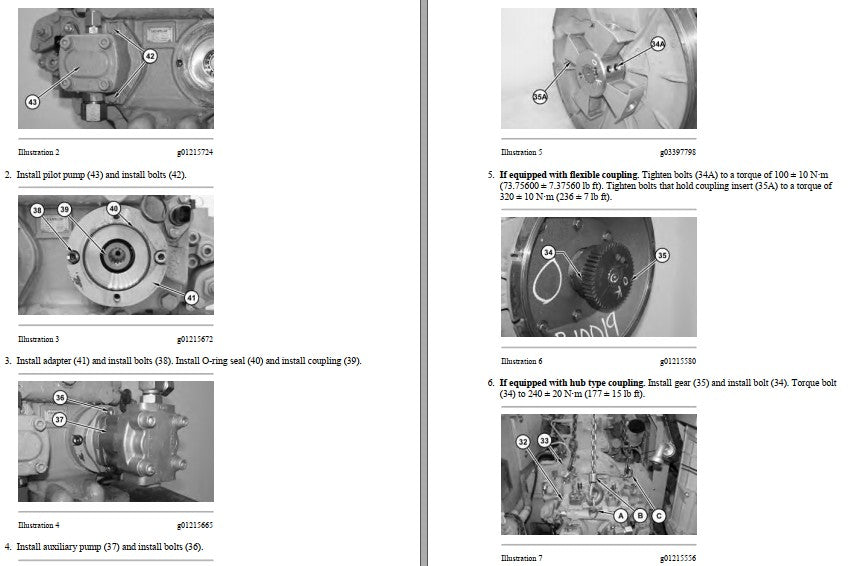

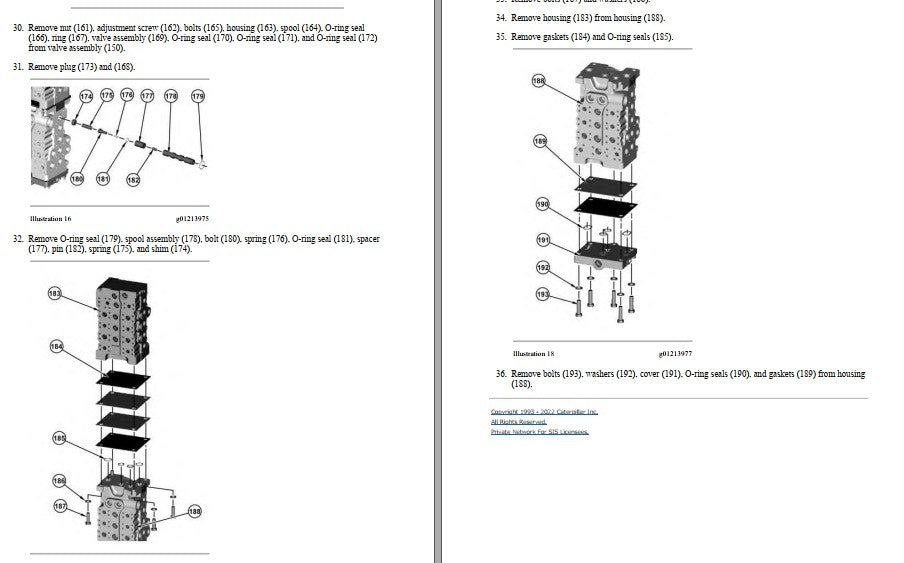

Sistema Hidráulico: instalação da bomba piloto com adaptador, O-ring seal e coupling, instalação da bomba auxiliar, procedimentos para acoplamento flexível (flexible coupling) e hub type coupling, desmontagem completa do conjunto de válvulas (spool, O-ring seals, spring, spacer, pin, shim, housing e gaskets), testes e ajustes de pressão.

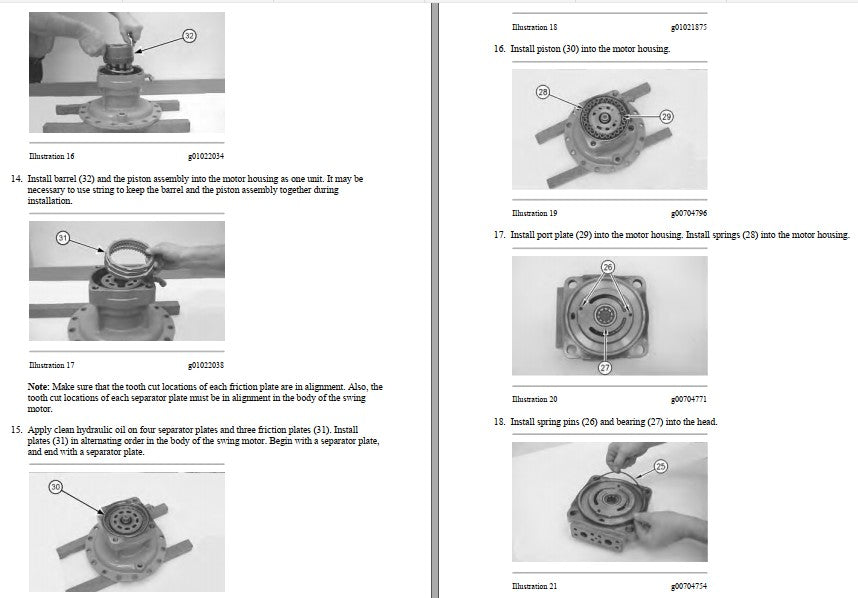

Motor de Giro (Swing Motor): instalação do conjunto barrel + piston assembly, aplicação de óleo hidráulico limpo nas placas, montagem alternada de placas separadoras e de fricção, instalação da port plate e springs, instalação de spring pins e bearing.

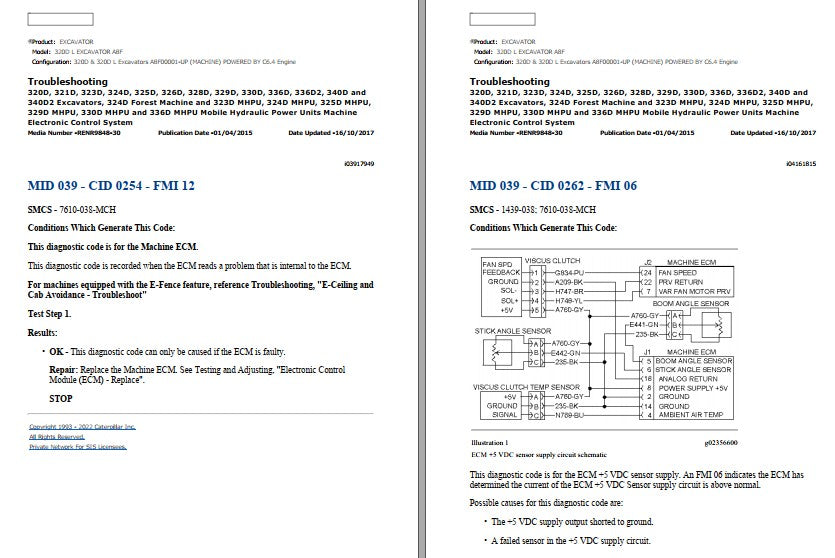

Sistema Elétrico e Diagnóstico: diagramas elétricos do ECM (Machine Electronic Control Module) com identificação completa de conectores e pinagem, códigos de falha MID/CID/FMI (ex.: MID 039 CID 0254 FMI 12, MID 039 CID 0262 FMI 06), procedimentos de troubleshooting passo a passo, testes de continuidade e tensão, diagnóstico do circuito de alimentação +5 VDC dos sensores.
Material Rodante e Estrutura: procedimentos de manutenção da esteira, rolos, sapatas e componentes estruturais conforme documentação oficial do fabricante.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

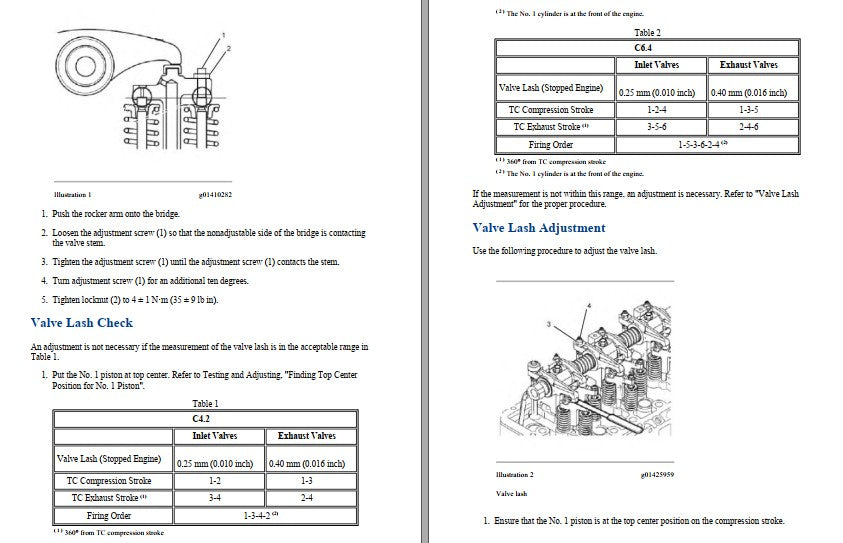

- Folga de válvulas motor C6.4 — Admissão: 0,25 mm (0.010 inch)
- Folga de válvulas motor C6.4 — Escape: 0,40 mm (0.016 inch)
- Ordem de ignição motor C6.4: 1-5-3-6-2-4
- Torque da contraporca do ajuste de válvulas: 4 ± 1 N·m (35 ± 9 lb in)
- Torque dos parafusos do acoplamento flexível (34A): 100 ± 10 N·m (73.75 ± 7.37 lb ft)
- Torque dos parafusos do inserto do acoplamento (35A): 320 ± 10 N·m (236 ± 7 lb ft)
- Torque do parafuso do hub type coupling (34): 240 ± 20 N·m (177 ± 15 lb ft)
- Diagnóstico ECM com tabela de códigos MID/CID/FMI e fluxogramas de teste
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 320D / 320DL Caterpillar.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Tem diagrama elétrico do ECM e códigos de falha?
Sim. O manual inclui diagramas elétricos completos do ECM (Machine Electronic Control Module) com identificação de conectores e pinagem, além da lista de códigos MID/CID/FMI (ex.: MID 039 CID 0254 FMI 12, MID 039 CID 0262 FMI 06) com descrição da falha e procedimento de diagnóstico para cada código.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
