Descrição

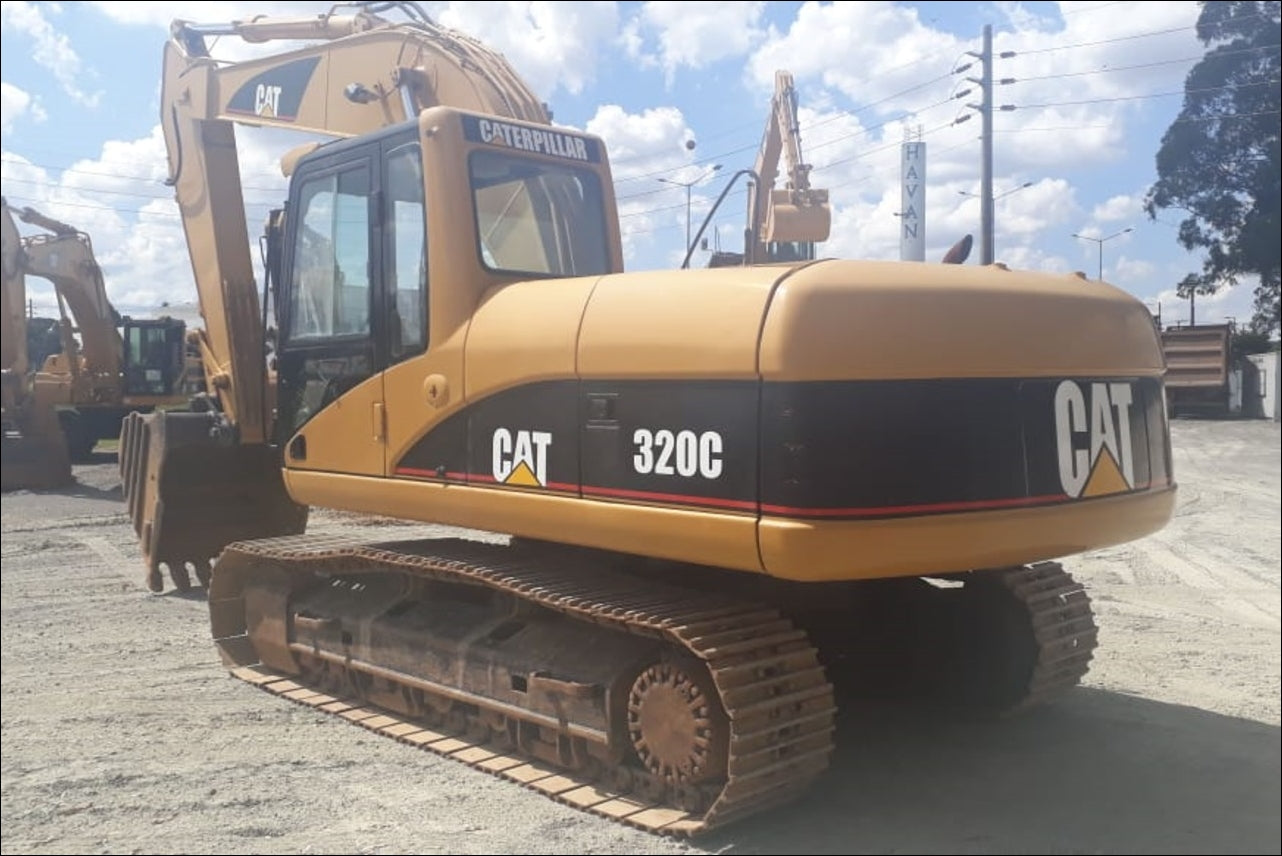

Manual de Serviço Escavadora Caterpillar 320C — publicação técnica oficial em formato PDF com 4.432 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Observação importante sobre as séries: devido à ampla gama de séries de fabricação do modelo 320C, um único manual não cobre todas as séries — cada série possui seu manual específico com as informações correspondentes àquela configuração. As informações técnicas e especificações apresentadas nesta descrição foram extraídas do manual da série RAW0001-UP. O documento inclui referências oficiais RENR8615-12 (Control Valve Auxiliary) e SENR3130-19 (Torque Specifications), aplicável às escavadeiras 320C e 320C L equipadas com motor 3066. Traz vistas explodidas de conjuntos de engrenagens, fotografias de procedimentos passo a passo, tabelas de torque detalhadas e fluxogramas de diagnóstico por códigos MID/CID/FMI. Formato PDF pesquisável com navegação por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 320C / 320C L
- Tipo: Escavadora Hidráulica
- Motor: 3066
- Ano de referência: 2013
- Série da descrição: RAW0001-UP
- Séries atendidas (cada uma com manual próprio): AKH, ALF, ALX, AMC, ANB, APA, AXK, BBL, BCB, BCN, BDB, BDC, BDE, BEA, BER, BMZ, BPR, BRX, CLM, CLZ, DBG, EGA, EGL, FBA, FBB, GAA, GAB, GAD, GLA, GNG, HBC, HKT, JPL, JTG, MAA, MAB, MAC, PAA, PAB, PAC, RAW, SBN, MSN, BGB, BKK, SAH, TBR, EAG (todas 0001-UP)
- Referências técnicas do documento: RENR8615-12, SENR3130-19
- Páginas: 4.432
- Tamanho: 314.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

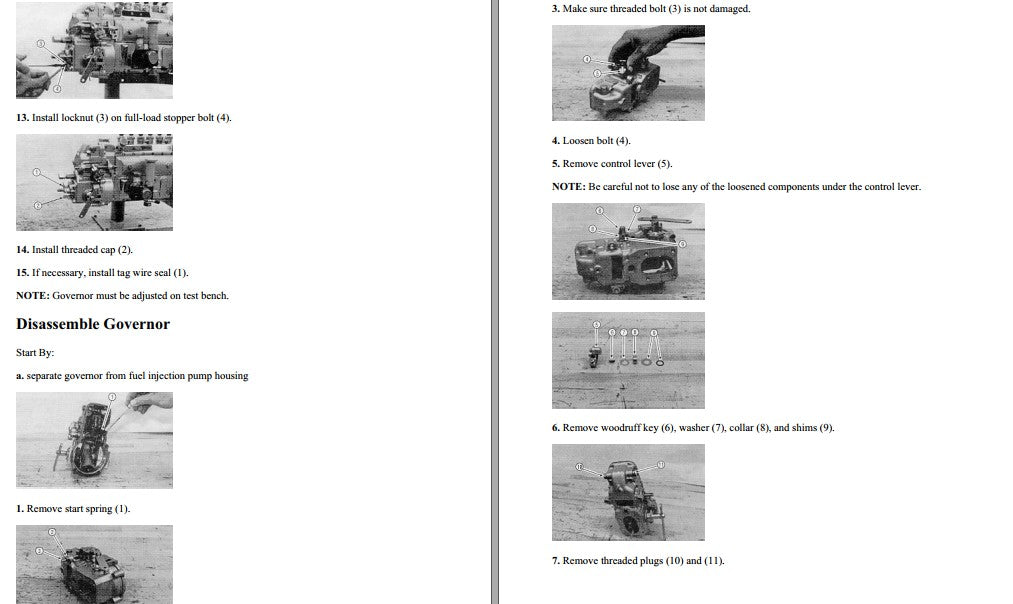

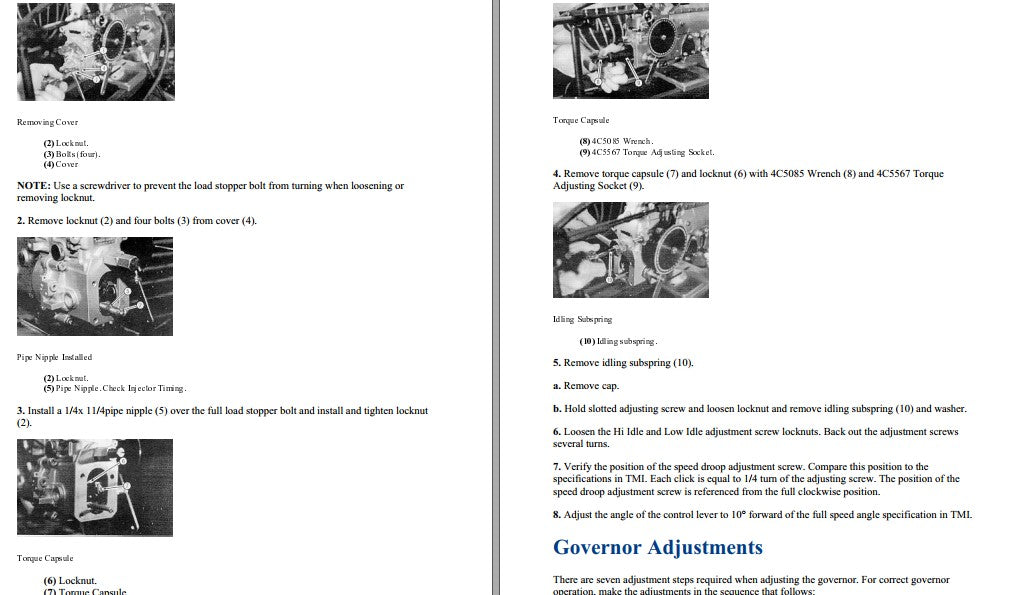

Motor 3066 e Sistema de Combustível: desmontagem do governador (Disassemble Governor), ajustes do governador (Governor Adjustments) com uso das ferramentas 4C5085 Wrench e 4C5567 Torque Adjusting Socket, verificação de ponto de injeção (Check Injector Timing), remoção e instalação de locknut, torque capsule, idling subspring e speed droop adjustment screw.

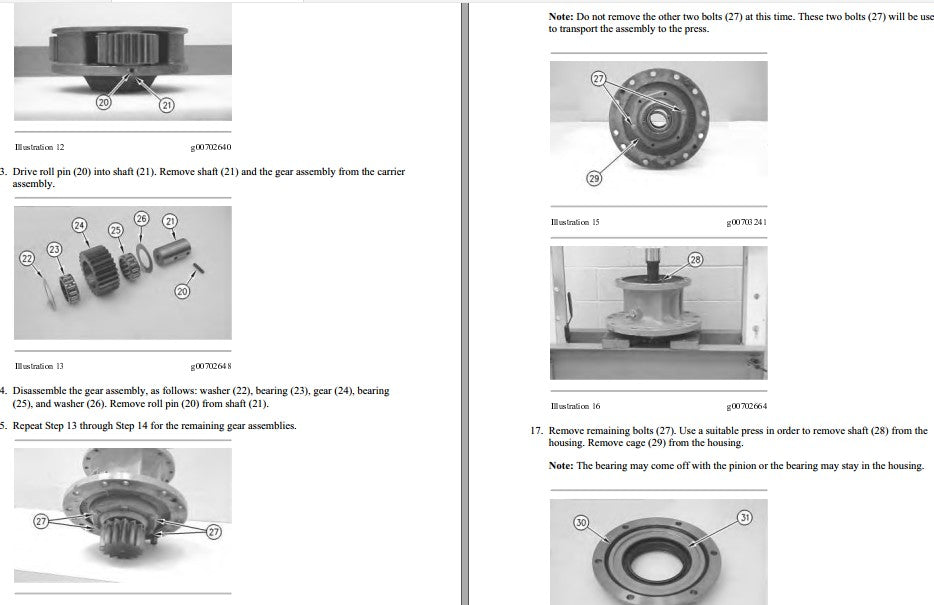

Sistema Hidráulico: válvula de controle auxiliar (Control Valve - Auxiliary, SMCS 5051-AX), desmontagem de conjuntos de engrenagens com roll pins, shafts, bearings e washers, uso de prensa para remoção de cage e pinion shaft.

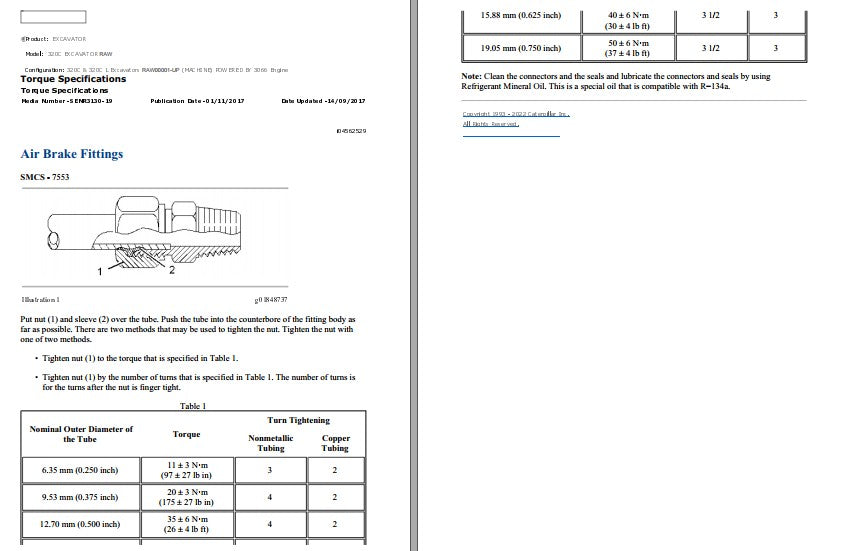

Sistema de Freios e Conexões Pneumáticas: Air Brake Fittings (SMCS 7553) com procedimento de aperto de porca e sleeve, tabelas de torque por diâmetro nominal do tubo (de 6.35 mm a 19.05 mm) e especificação de voltas para tubulação não metálica e de cobre.

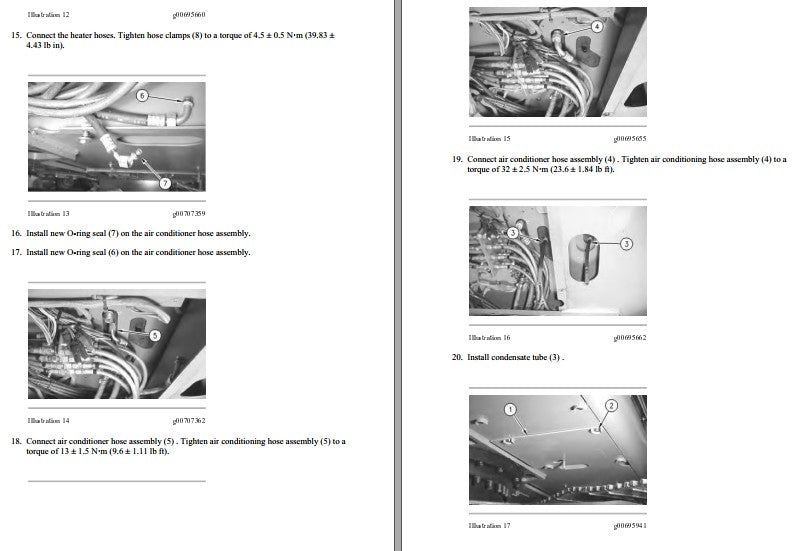

Sistema de Climatização: instalação de mangueiras do aquecedor (heater hoses) e do ar condicionado, troca de O-ring seals, instalação do condensate tube, uso de óleo mineral refrigerante compatível com R-134a.

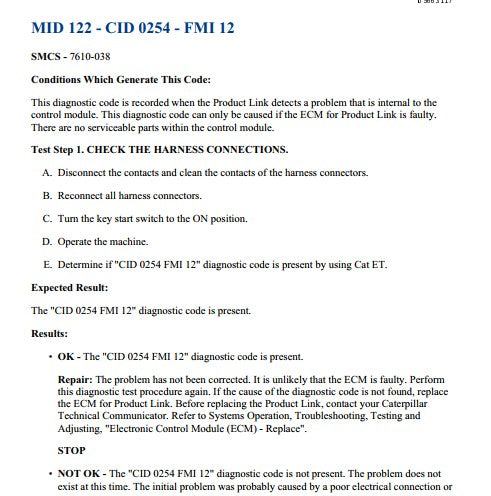

Diagnóstico Eletrônico: códigos de falha no padrão MID/CID/FMI (ex.: MID 122 - CID 0254 - FMI 12, SMCS 7610-038), procedimentos de teste de chicote (harness connections), leitura via Cat ET, verificação e substituição do ECM.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

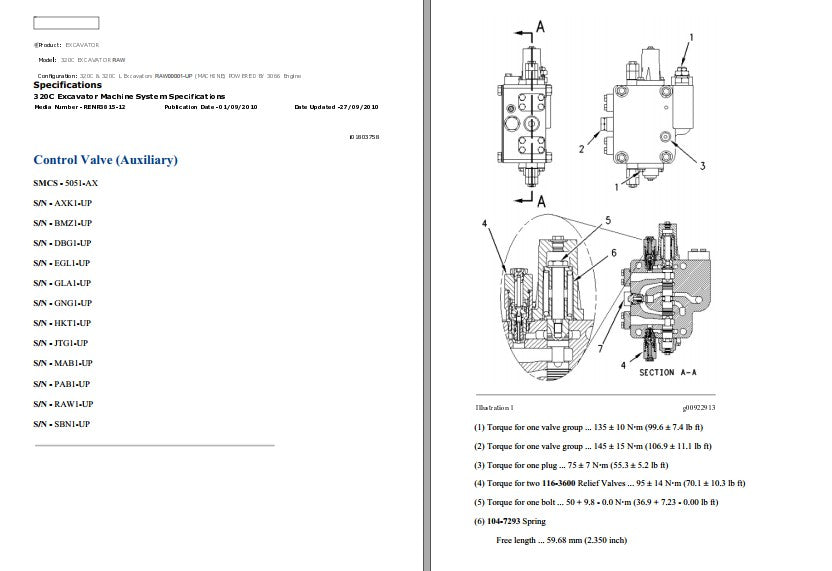

- Control Valve Auxiliary — torque grupo de válvulas (1): 135 ± 10 N·m (99.6 ± 7.4 lb ft)
- Control Valve Auxiliary — torque grupo de válvulas (2): 145 ± 15 N·m (106.9 ± 11.1 lb ft)
- Control Valve Auxiliary — torque do plug: 75 ± 7 N·m (55.3 ± 5.2 lb ft)
- Relief Valves 116-3600: 95 ± 14 N·m (70.1 ± 10.3 lb ft)
- Mola 104-7293 — comprimento livre: 59.68 mm (2.350 inch)
- Abraçadeira da mangueira do aquecedor: 4.5 ± 0.5 N·m (39.83 ± 4.43 lb in)
- Mangueira do ar condicionado (hose 5): 13 ± 1.5 N·m (9.6 ± 1.11 lb ft)
- Mangueira do ar condicionado (hose 4): 32 ± 2.5 N·m (23.6 ± 1.84 lb ft)
- Air Brake Fitting tubo 6.35 mm: 11 ± 3 N·m (97 ± 27 lb in)
- Air Brake Fitting tubo 19.05 mm: 50 ± 6 N·m (37 ± 4 lb ft)
- Ferramentas especiais: 4C5085 Wrench e 4C5567 Torque Adjusting Socket
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Escavadeira 320 Caterpillar.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3066 e dos demais sistemas da 320C?
Sim, o manual é rico em tabelas de torque. Exemplos reais presentes no documento: grupo de válvulas da Control Valve Auxiliary 135 ± 10 N·m e 145 ± 15 N·m, Relief Valves 116-3600 com 95 ± 14 N·m, mangueira do ar condicionado 32 ± 2.5 N·m, abraçadeiras do aquecedor 4.5 ± 0.5 N·m, além da tabela completa de Air Brake Fittings por diâmetro de tubo (de 11 N·m a 50 N·m).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
