Descrição

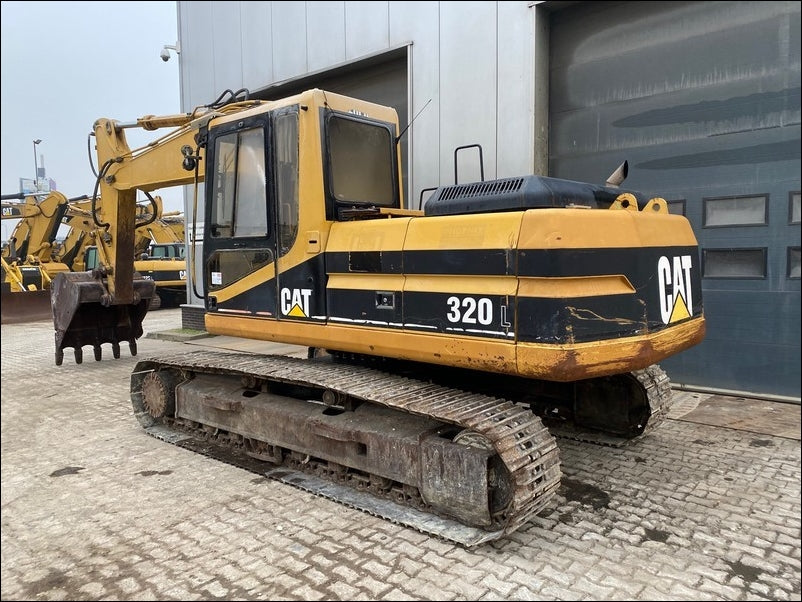

Manual de Serviço Escavadeira Caterpillar 320 L — publicação técnica oficial em formato PDF com 1.936 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referências oficiais: SENR3611-20 e SENR3581-04. Cobre as configurações 320, 320 L, 320 N e 320 S da série 3XK00822-UP, equipadas com motor Caterpillar 3116 — a documentação de motor abrange também os modelos 3114 e 3126 da mesma família. Publicado originalmente em 2008 com última atualização em 2019. Importante: um único manual não cobre todas as séries da 320 L. Cada série de número de série possui seu manual específico (1KL0001-UP, 1TL0001-UP, 3XK0001-UP, 4BK0001-UP, 4JK0001-UP e 9KK0001-UP). As informações técnicas e especificações contidas nesta descrição foram extraídas da série 3XK0001-UP. O conteúdo inclui vistas explodidas de grupos mecânicos, fotos de procedimentos passo a passo com numeração de componentes, seções transversais de vedações, diagramas com identificação de peças e tabelas completas de torque. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 320 L
- Tipo: Escavadeira
- Páginas: 1.936
- Tamanho: 75,2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: SENR3611-20 e SENR3581-04
- Anos: Publicação 2008 — última atualização 2019
- Série coberta nesta descrição: 3XK00822-UP (3XK0001-UP)
- Demais séries com manual específico: 1KL0001-UP, 1TL0001-UP, 4BK0001-UP, 4JK0001-UP, 9KK0001-UP
- Motor: Caterpillar 3116 (documentação cobre também 3114 e 3126)
- Configurações: 320, 320 L, 320 N e 320 S
Procedimentos e Sistemas Cobertos

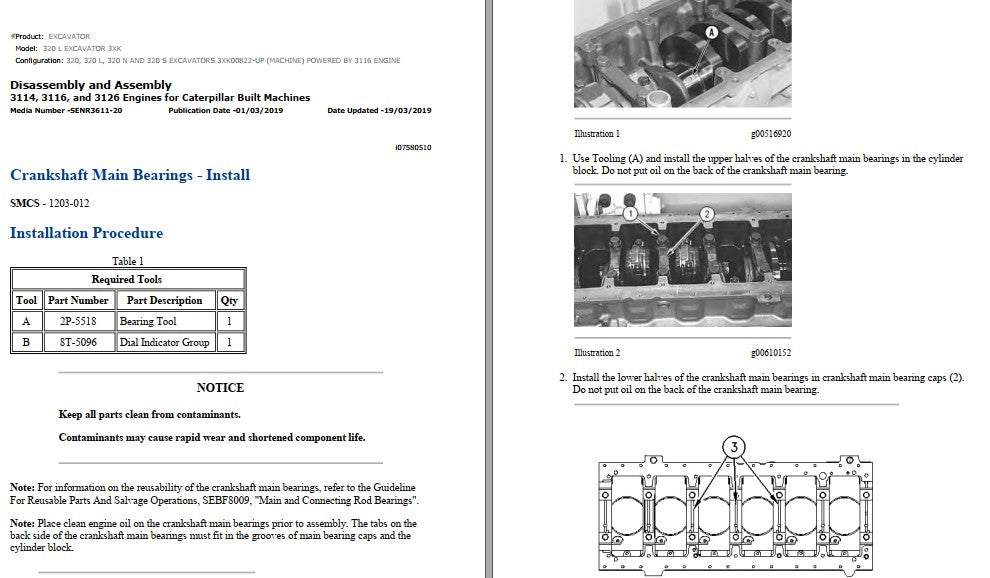

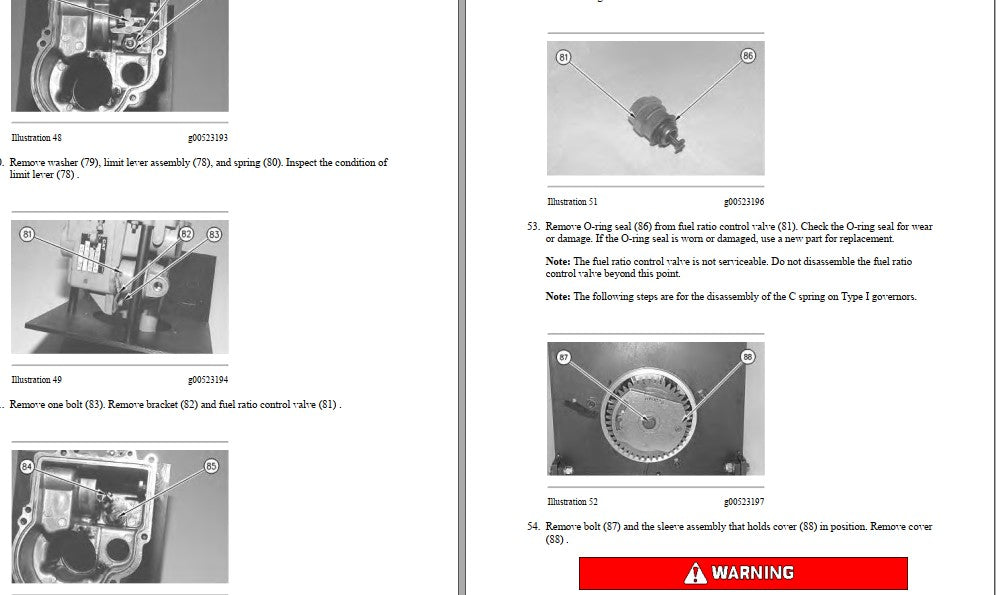

Motor 3116 (e famílias 3114/3126): desmontagem e montagem completa, instalação das bronzinas do virabrequim (crankshaft main bearings), inspeção e reuso de parafusos conforme SEBF8301, lubrificação e instalação dos parafusos do cabeçote com sequência numérica de aperto 1 a 20, procedimento de aperto angular (torque + ângulo), válvula de controle de relação de combustível (fuel ratio control valve) e governador Tipo I.
Sistema Hidráulico: reparo do cilindro hidráulico do boom (referência 875496), procedimentos de desmontagem e montagem com uso de graxa limpa, instalação de rolamentos na haste e no conjunto do cilindro, instalação de vedações no bore em quatro locais, verificação de diâmetros de haste e bore.
Sistema Elétrico e Partida: motores de partida das séries 37-MT, 41-MT e 42-MT — desmontagem e montagem completa, instalação da bobina de campo (field winding coil), sapatas polares (pole shoes), armadura, carcaça do motor de partida, alavanca de câmbio (shift lever housing) e disco de freio.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

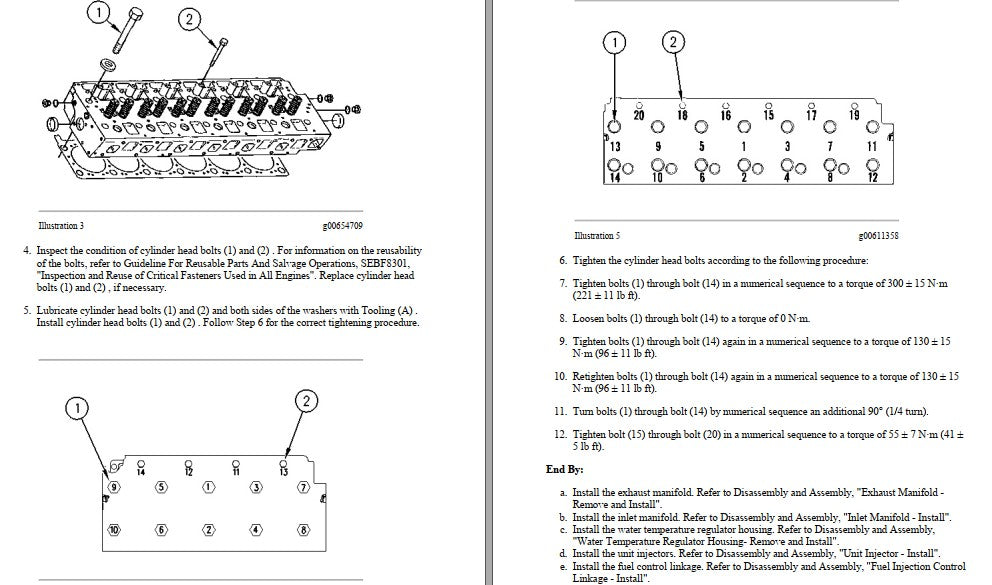

- Sequência de aperto do cabeçote: 300 ± 15 N·m (221 ± 11 lb ft) → afrouxar a 0 N·m → reapertar a 130 ± 15 N·m (96 ± 11 lb ft) em duas etapas → giro adicional de 90° (1/4 de volta)
- Parafusos (15) a (20) do cabeçote: 55 ± 7 N·m (41 ± 5 lb ft)

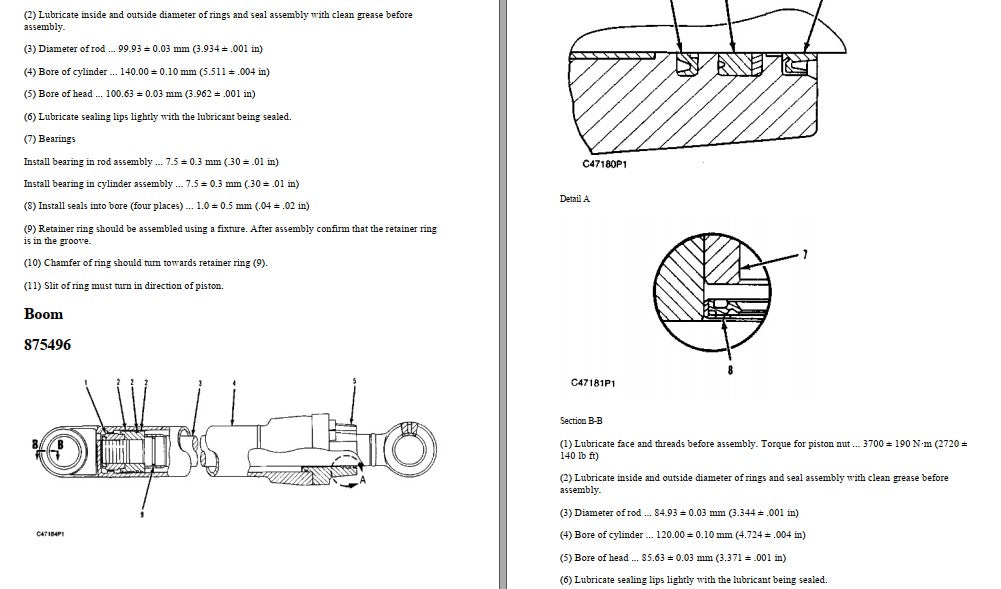

- Torque da porca do pistão do cilindro do boom: 3700 ± 190 N·m (2720 ± 140 lb ft)
- Diâmetro da haste do cilindro do boom: 99,93 ± 0,03 mm (3.934 ± .001 in)
- Bore do cilindro do boom: 140,00 ± 0,10 mm (5.511 ± .004 in)
- Bore do cabeçote do cilindro: 100,63 ± 0,03 mm (3.962 ± .001 in)
- Dimensões alternativas do cilindro (segundo modelo): haste 84,93 ± 0,03 mm, bore 120,00 ± 0,10 mm

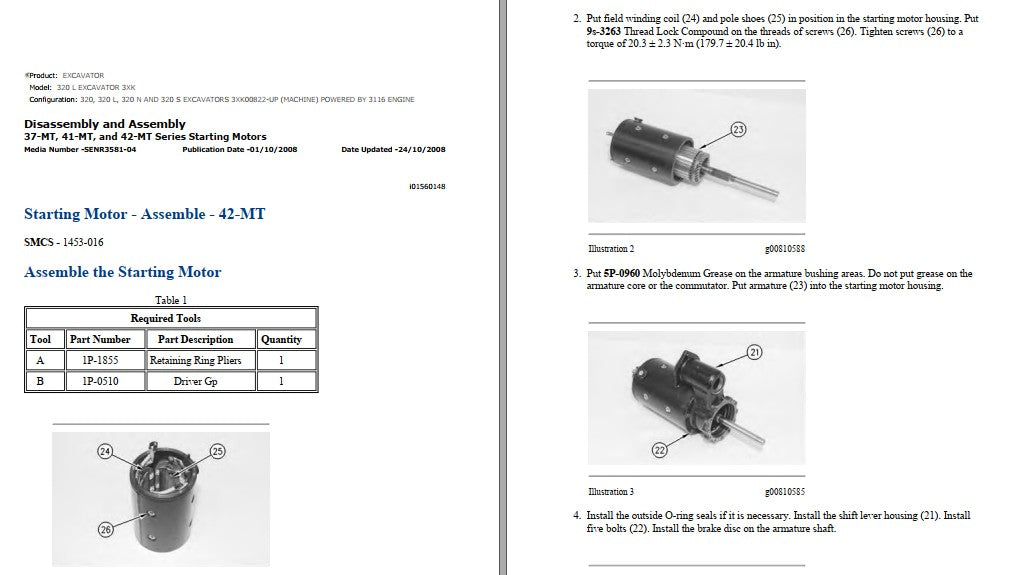

- Torque dos parafusos da bobina de campo do motor de partida 42-MT: 20,3 ± 2,3 N·m (179,7 ± 20,4 lb in)
- Produtos auxiliares especificados: composto trava-rosca 9S-3263 e graxa de molibdênio 5P-0960
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 320 L.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3116 e do sistema hidráulico?
Sim, inclui tabelas completas de torque. Exemplos reais deste manual: sequência de aperto do cabeçote 300 ± 15 N·m seguido de reaperto a 130 ± 15 N·m mais giro angular de 90°; porca do pistão do cilindro do boom 3700 ± 190 N·m (2720 lb ft).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
