Descrição
Manual de Serviço Escavadeira CATERPILLAR 320 — publicação técnica oficial em formato PDF com 3.611 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.

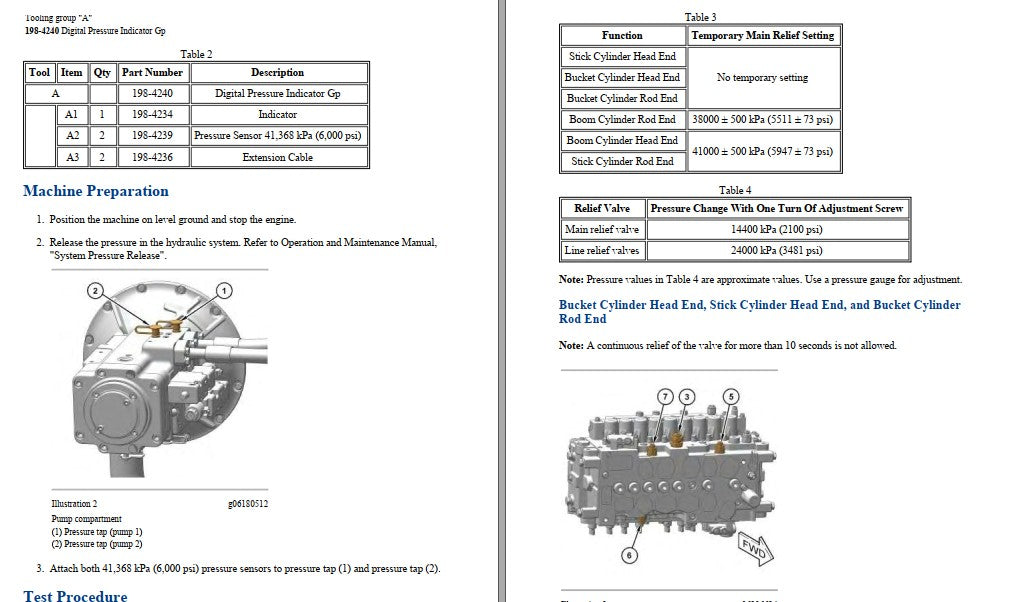

Equipado com motor C7.1, o conteúdo técnico deste manual foi produzido pela Caterpillar entre 2008 (publicação original) e 2019 (última atualização). Importante: um único manual não cobre todas as séries da 320 — cada série possui seu próprio manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série ZBN0001-UP. As demais séries contempladas (cada uma em seu manual correspondente) são: 2BN0001-UP, 2DL0001-UP, 3RK0001-UP, 3XM0001-UP, 4ZJ0001-UP, 7WK0001-UP, 8HL0001-UP, 8LK0001-UP, DJH0001-UP e HEX0001-UP. O documento traz vistas explodidas, diagramas de sequência de aperto do rocker shaft, tabelas completas de torque, procedimentos de teste de pressão hidráulica com ferramentas específicas (Digital Pressure Indicator 198-4240) e tabelas de códigos de diagnóstico (DTCs) do módulo A4E2 ECM. PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: 320
- Tipo: Escavadeira
- Páginas: 3.611
- Tamanho: 188,4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: C7.1
- Anos: Publicação 2008, última atualização 2019
- Série utilizada como referência: ZBN0001-UP
- Outras séries contempladas (cada uma em manual próprio): 2BN0001-UP, 2DL0001-UP, 3RK0001-UP, 3XM0001-UP, 4ZJ0001-UP, 7WK0001-UP, 8HL0001-UP, 8LK0001-UP, DJH0001-UP, HEX0001-UP
- Módulo de controle: A4E2 ECM
- Ferramenta especial citada: Digital Pressure Indicator 198-4240
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, material rodante, sistema de giro, lança e braço, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

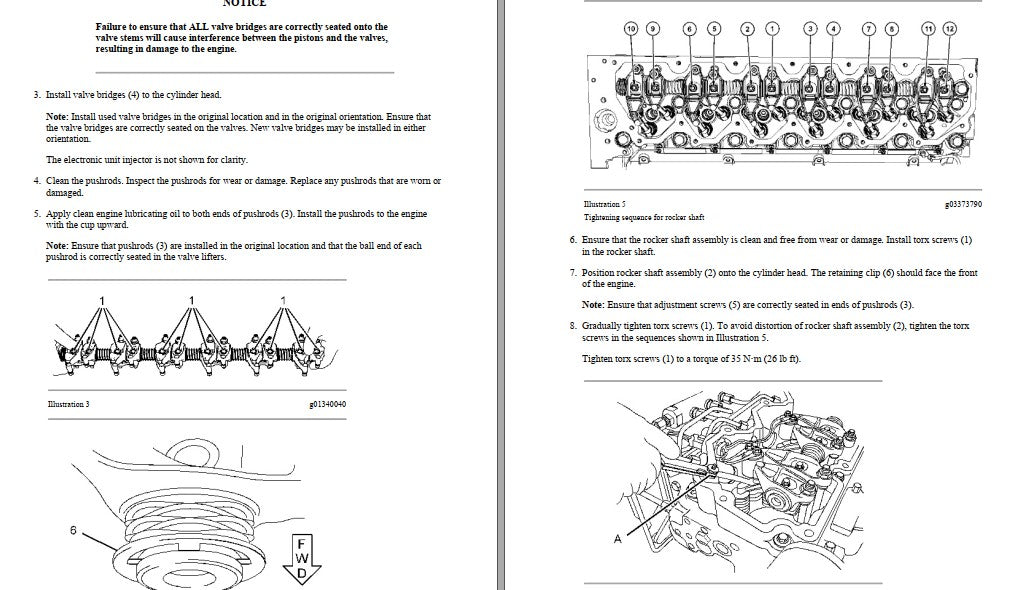

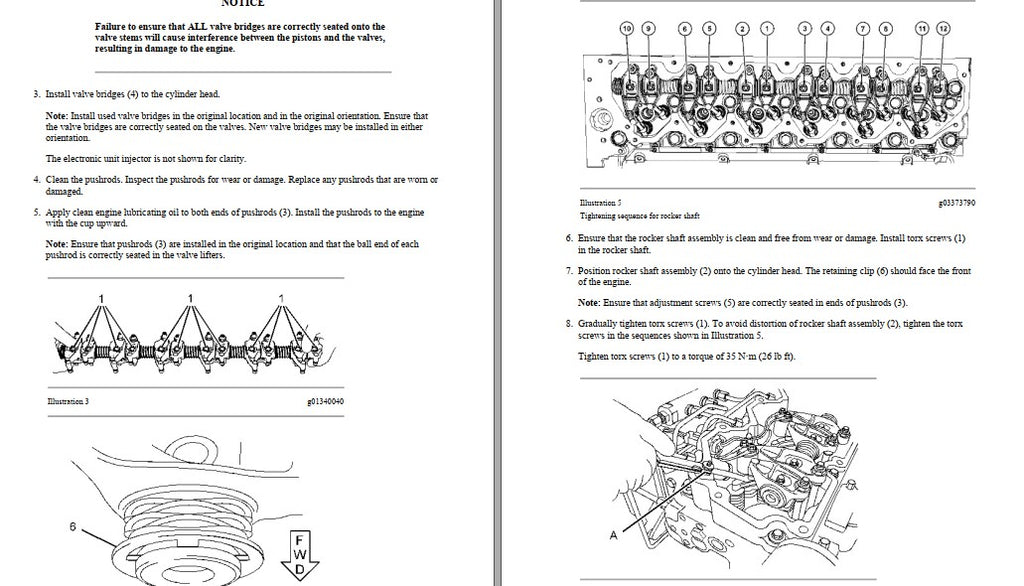

- Torque dos parafusos torx do rocker shaft: 35 N·m (26 lb ft)
- Parafuso graduação 10.9 (cabeçote): 120 N·m (89 lb ft)
- Parafuso graduação 8.8: 95 N·m (70 lb ft)
- Pressão de alívio do Boom Cylinder Head End e Stick Cylinder Rod End: 41.000 ± 500 kPa (5.947 ± 73 psi)
- Pressão de alívio do Boom Cylinder Rod End: 38.000 ± 500 kPa (5.511 ± 73 psi)
- Variação de pressão por volta do parafuso — válvula de alívio principal: 14.400 kPa (2.100 psi) por volta
- Variação de pressão — válvulas de alívio de linha: 24.000 kPa (3.481 psi) por volta

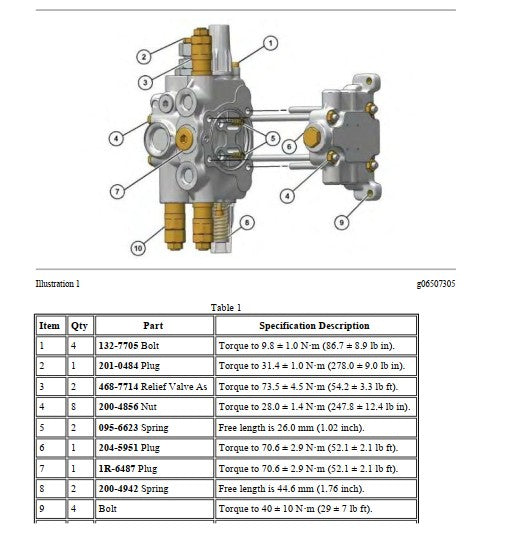

- Válvula de alívio 468-7714: torque 73,5 ± 4,5 N·m (54,2 ± 3,3 lb ft)
- Comprimento livre da mola 200-4942: 44,6 mm (1,76 pol)

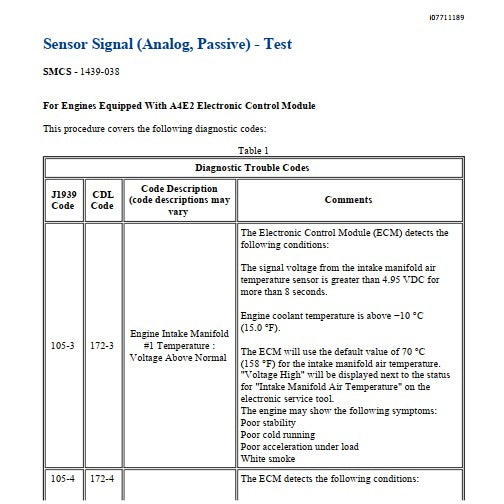

- DTC 105-3 / 172-3: Engine Intake Manifold #1 Temperature — Voltage Above Normal (valor padrão assumido pelo ECM: 70 °C / 158 °F)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas CATERPILLAR e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 320.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor C7.1?

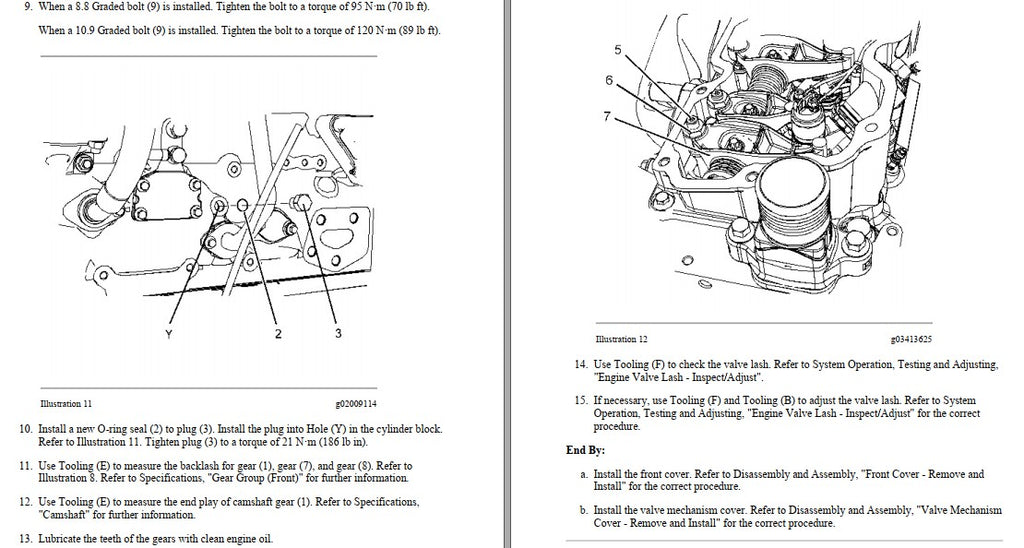

Sim, inclui tabelas completas de torque. Exemplos extraídos do próprio manual: parafusos torx do rocker shaft 35 N·m (26 lb ft), parafusos graduação 10.9 do cabeçote 120 N·m (89 lb ft), parafusos graduação 8.8 95 N·m (70 lb ft) e bujão 21 N·m (186 lb in).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
