Descrição

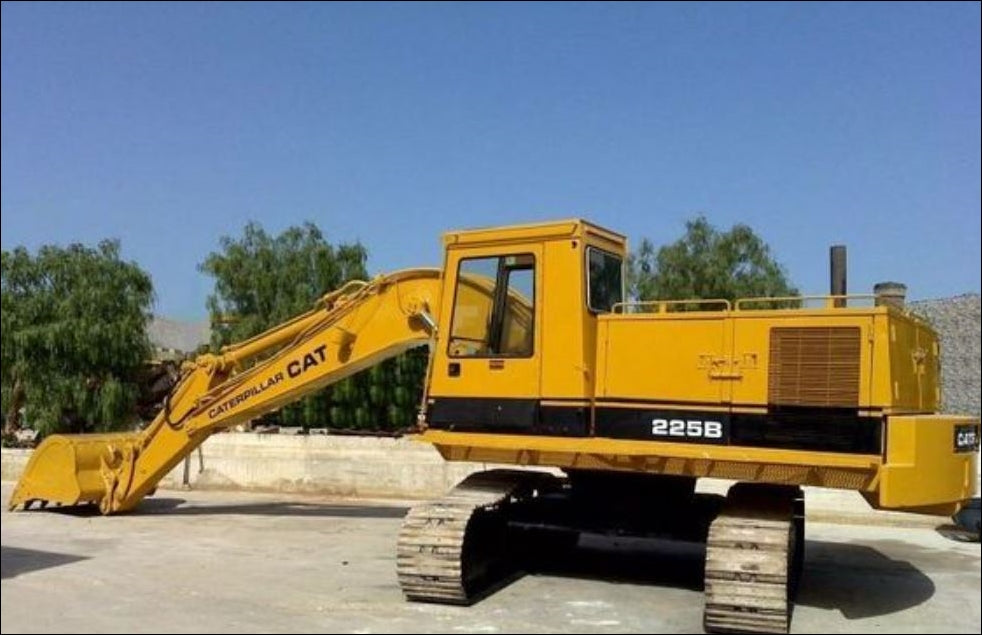

Manual de Serviço Escavadeira Caterpillar 225B — arquivo digital em PDF com 2920 páginas em Inglês. Apresenta procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Referência oficial: SENR7110-02 (publicação 1979, atualização Outubro/2001). Manual unificado das 225B e 229 Excavators, série 3YD00001-UP, equipadas com motor Caterpillar 3304. Inclui tabelas de torque por sistema (com torque maior para hub do crankshaft a 312 ± 25 N·m), tabelas de tolerância (largura mínima do main bearing cap 166,573 mm, clearance de cap a 0,033–0,043 mm), procedimentos de instalação de válvulas e linhas de óleo, ajustes de regulagem (low idle screw, tachometer drive) e uso de Plastigage para verificação de folgas. PDF pesquisável com índice navegável por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 225B
- Tipo: Escavadeira
- Páginas: 2920
- Tamanho: 266.2 MB
- Idioma: Inglês
- Formato: PDF com texto selecionável
- Referência: SENR7110-02 (1979 — atualizado 2001)
- Variantes cobertas: 225B e 229 Excavators (manual unificado)
- Série coberta: 3YD00001-UP
- Motor: Caterpillar 3304
Procedimentos e Sistemas Cobertos
O manual está organizado nas seções Specifications (especificações dimensionais e tolerâncias) e Disassembly and Assembly (desmontagem e montagem) com cobertura ampla do equipamento. Os procedimentos listados cobrem o motor Caterpillar 3304 com bloco do cilindro, virabrequim com main bearing caps numerados (cap bolts apertados em ordem) e clearance especificado de 0,033 a 0,043 mm, hub-to-crankshaft com torque elevado, bielas com uso de Plastigage para verificação de folgas, cabeçote, sistema de combustível e injeção, ajuste do low idle screw, tachometer drive adapter, air compressor (com bolts e drive pulley), thrust pin, sistema hidráulico principal com bombas e válvulas, boom check and relief valve com oil lines, sistema de giro, lança e braço, sistema elétrico e diagnóstico, conforme a documentação oficial Caterpillar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do bolt do hub-to-crankshaft: 312 ± 25 N·m (230 ± 20 lb.ft)
- Torque do tachometer drive adapter shaft: 150 ± 14 N·m (110 ± 10 lb.ft)
- Torque conjunto intermediário: 149 ± 14 N·m (110 ± 10 lb.ft)
- Torque do nut da drive pulley: 70 N·m (50 lb.ft)
- Torque dos bolts (camshaft drive): 55 ± 7 N·m (41 ± 5 lb.ft)
- Torque do thrust pin: 48 ± 7 N·m (35 ± 5 lb.ft)
- Torque dos bolts do air compressor: 40 ± 7 N·m (30 ± 5 lb.ft)
- Torque dos plugs: 23 ± 4 N·m (17 ± 3 lb.ft)
- Largura mínima permitida do main bearing cap: 166,573 mm (6,5580 in)
- Clearance entre main bearing cap e bloco do cilindro: 0,033 a 0,043 mm
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 225B.
Perguntas Frequentes
O que é um manual de serviço?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
Inclui diagramas elétricos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual cobre os principais sistemas?
Sim, o manual abrange os sistemas e procedimentos listados na seção acima, conforme a documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
