Descrição

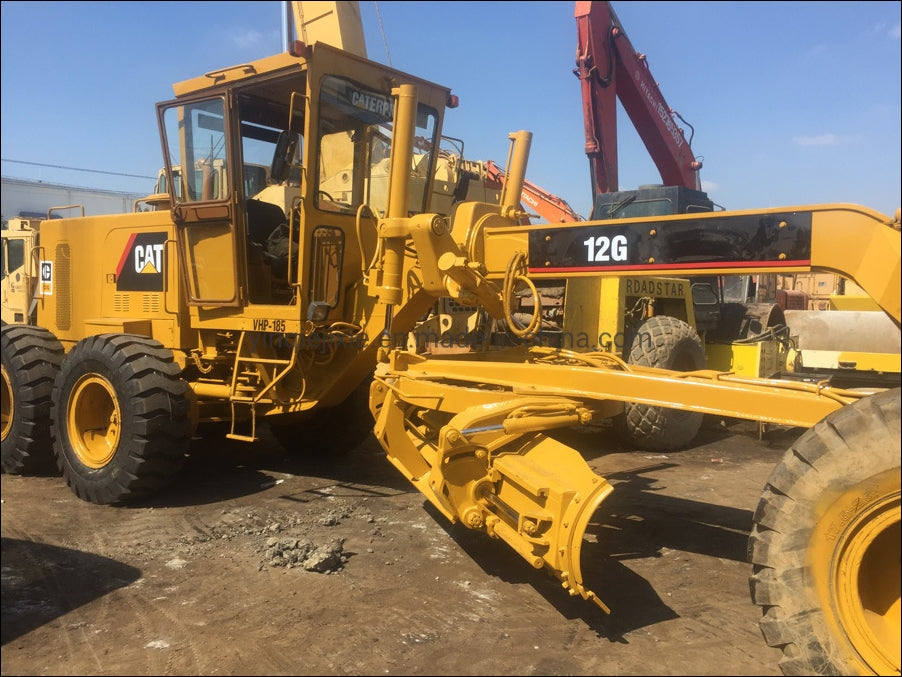

Manual de Serviço Motoniveladora Caterpillar 12G — arquivo digital em PDF com 2.776 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial: SENR3648-00 (Disassembly and Assembly), documento cobrindo os motores vehicular 3304 e 3306 utilizados nos modelos 12G, 14G, 120G, 130G e 140. Aplica-se à configuração 12G Motor Grader 3PL00001-UP equipada com motor 3306. Importante: um único manual NÃO cobre todas as séries da Motoniveladora 12G — cada série possui seu manual específico (as séries 3WC0001-UP, 61M0001-UP e 26V0001-UP possuem documentação separada). As informações técnicas e especificações contidas nesta descrição foram extraídas da série 3PL0001-UP. O manual inclui vistas explodidas com numeração de componentes, fotos reais de procedimentos passo a passo, cortes em seção com cotas, tabelas completas de torque e listas de ferramentas especiais (como 5P8665 Cylinder Liner Puller, 1P510 Driver Group, 9S7352 Torque Wrench). PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 12G
- Tipo: Motoniveladora
- Páginas: 2.776
- Tamanho: 189 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR3648-00 (Disassembly and Assembly)
- Motor: 3306 (manual também cobre motor 3304)
- Ano: 2013
- Série de referência: 3PL0001-UP
- Séries relacionadas (manuais específicos separados): 3WC0001-UP, 61M0001-UP, 26V0001-UP
Procedimentos e Sistemas Cobertos

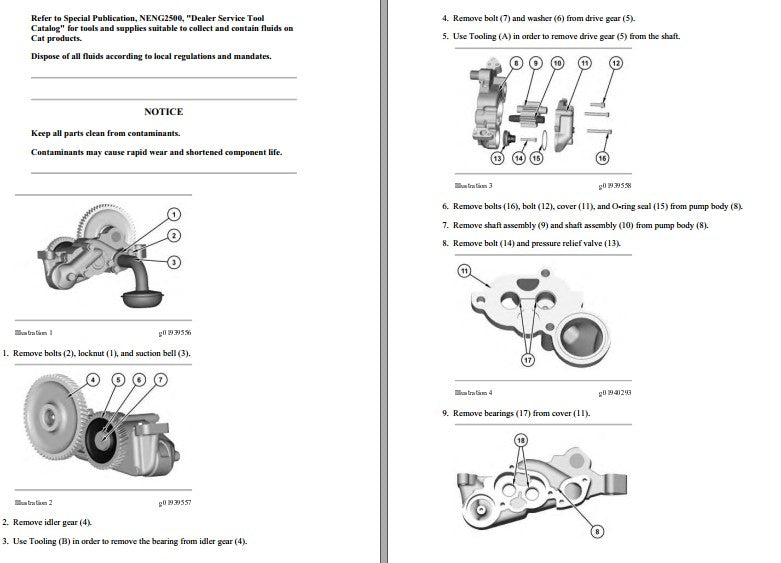

Motor 3304 e 3306: Disassembly and Assembly completo, Cylinder Liners (remove/install — SMCS 1216-011; 1216-012), camshaft e camshaft bearings com profundidades de alojamento, oil pump com pressure relief valve, gear train (idler gear, drive gear, input gear), fuel pump com timing gear plate, O-ring seals e gaskets.
Sistemas Auxiliares do Motor: Air compressor (remoção e instalação com Thread Lock Compound), sistema de arrefecimento, sistema de lubrificação, bearings do eixo de entrada, directional clutch com ajuste de end clearance por shims.
Componentes Mecânicos: Springs com especificações completas de test force, bearings (instalação com aquecimento controlado), cages e retainers, eyebolts forjados para içamento.
Sistemas da Motoniveladora: Transmissão, circle e moldboard, sistema hidráulico, tandem e eixos, direção e articulação, escarificador, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

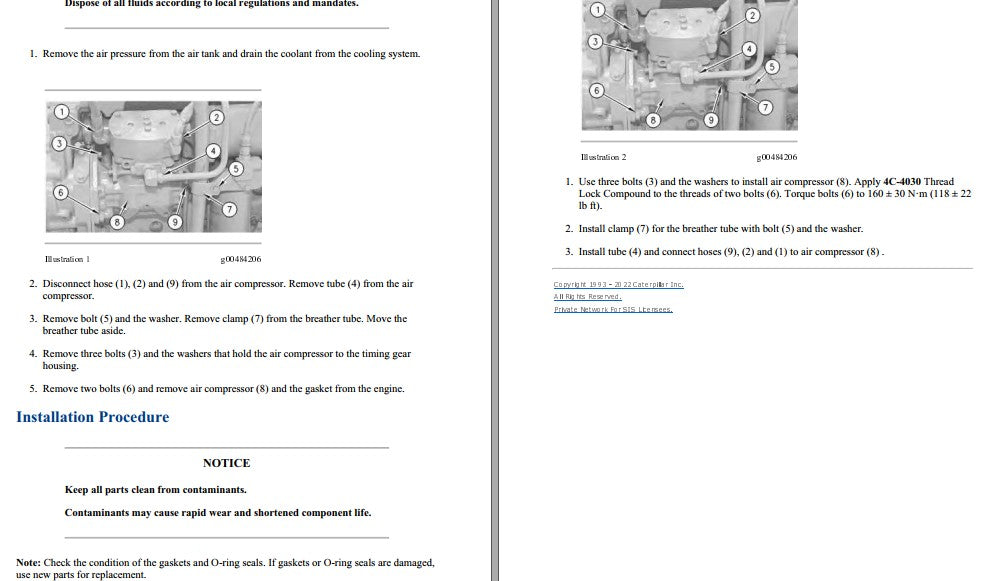

- Torque de bolts do air compressor: 160 ± 30 N·m (118 ± 22 lb ft) — aplicar 4C-4030 Thread Lock Compound
- Torque de O-ring seal retainer bolt: 115 ± 7 N·m (85 ± 5 lb.ft)

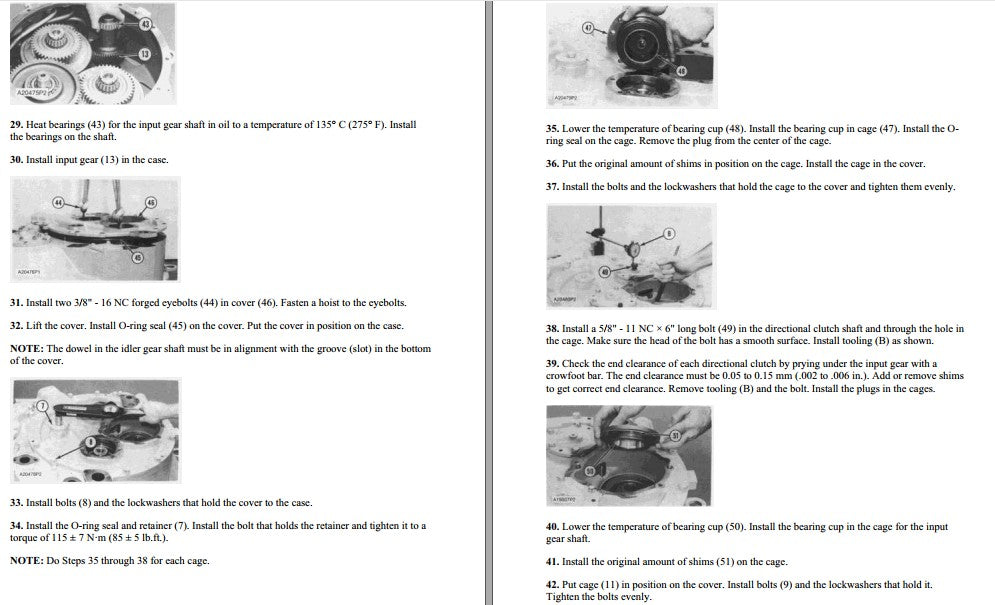

- End clearance do directional clutch: 0,05 a 0,15 mm (.002 a .006 in) — ajustado por shims
- Temperatura para instalação de bearings por aquecimento: 135 °C (275 °F)

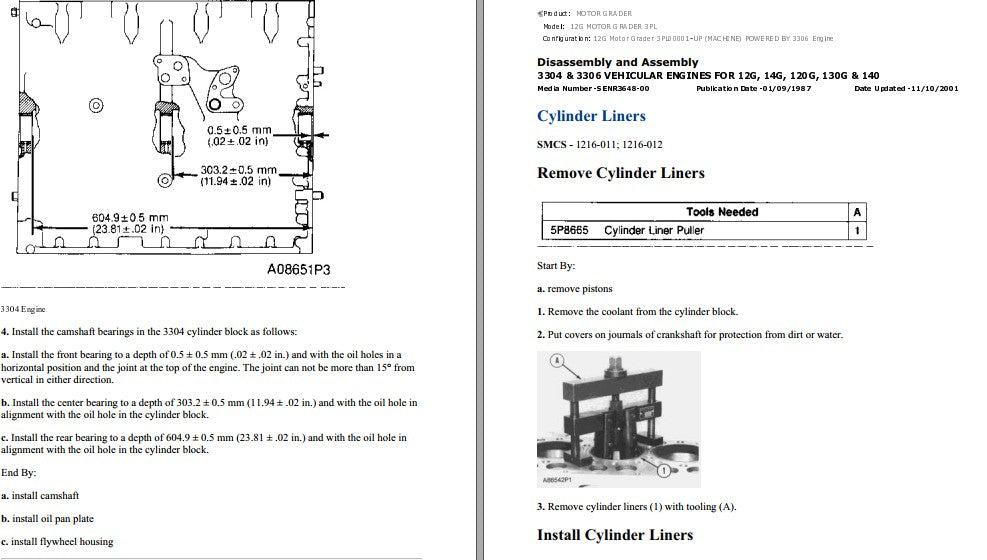

- Profundidade de camshaft bearings (3304): frontal 0,5 ± 0,5 mm (.02 ± .02 in) / central 303,2 ± 0,5 mm (11.94 ± .02 in) / traseiro 604,9 ± 0,5 mm (23.81 ± .02 in)

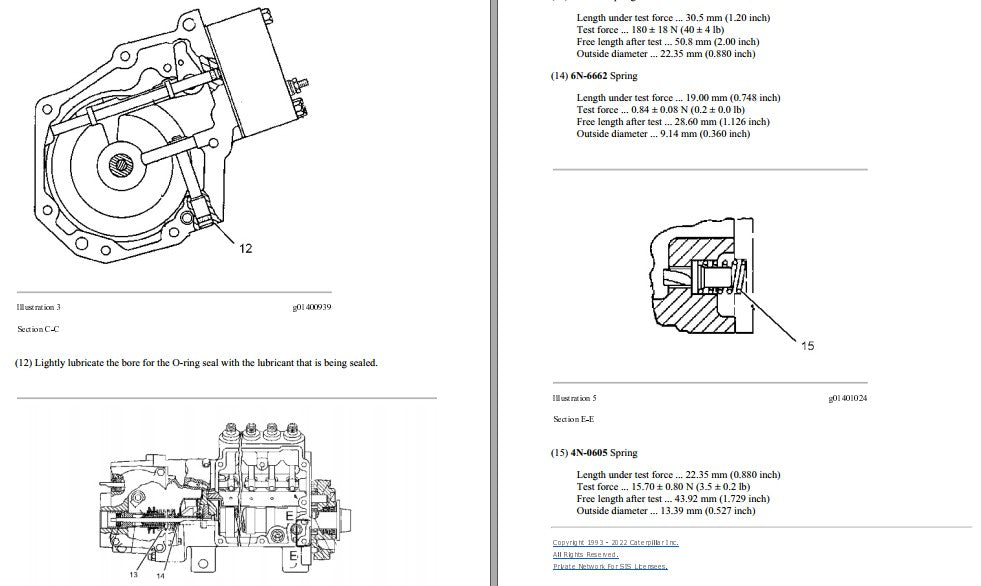

- Spring 4N-0605: comprimento sob carga 22,35 mm (0.880 in), test force 15,70 ± 0,80 N
- Spring 6N-6662: comprimento sob carga 19,00 mm (0.748 in), test force 0,84 ± 0,08 N

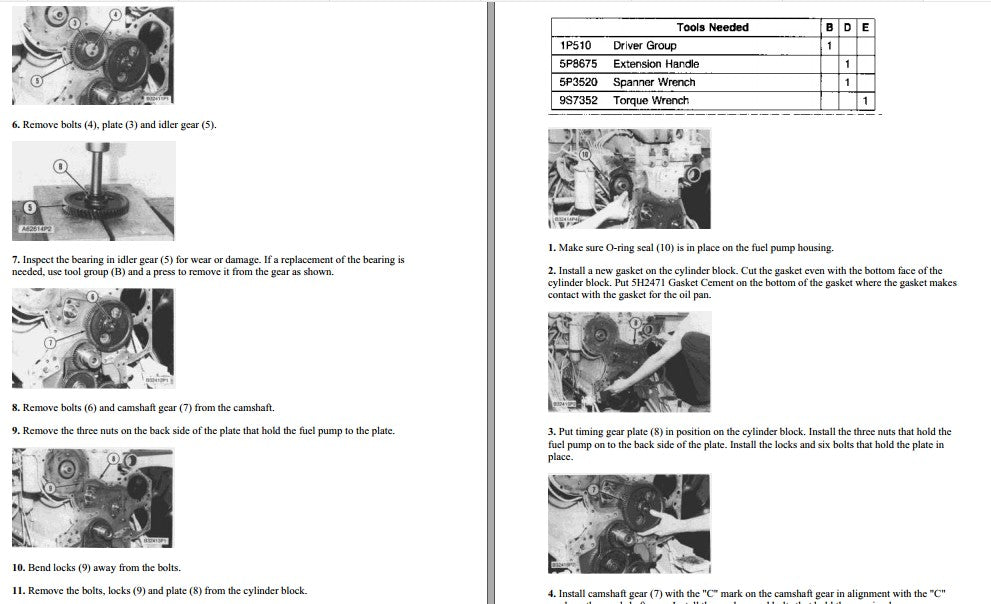

- Ferramentas especiais referenciadas: 5P8665 Cylinder Liner Puller, 1P510 Driver Group, 5P8675 Extension Handle, 5P3520 Spanner Wrench, 9S7352 Torque Wrench, 5H2471 Gasket Cement
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 12G.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3306?
Sim, inclui tabelas completas de torque. Exemplos reais extraídos: bolts do air compressor 160 ± 30 N·m (118 ± 22 lb ft) com 4C-4030 Thread Lock e bolt do O-ring seal retainer 115 ± 7 N·m (85 ± 5 lb.ft).
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
