Descrição
Manual de Serviço Motoniveladora Caterpillar 120G — arquivo digital em PDF com 2.470 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

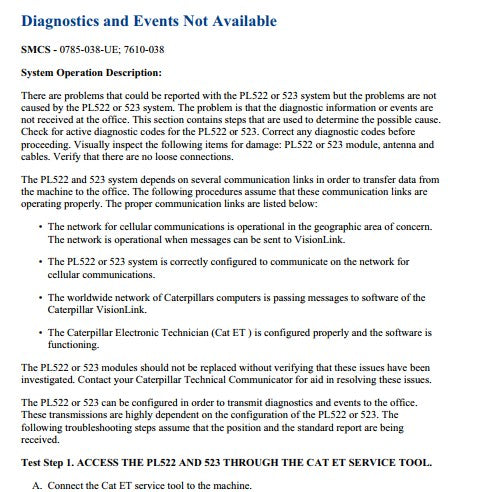

Referência oficial SENR3606-00, cobrindo motoniveladoras das séries 87V0001-UP, 4HD0001-UP, 23X0001-UP e 24X0001-UP, equipadas com motor Caterpillar 3304. Traz vistas explodidas de sistemas hidráulicos, diagramas de válvulas com corte transversal, procedimentos de diagnóstico eletrônico via ferramenta Cat ET (módulo PL522/523) e tabelas de torque e pressão por sistema. Formato PDF pesquisável com 2.470 páginas para localização rápida por seção ou procedimento.
Atenção importante: Vale ressaltar que cada série possui seu manual específico — um único manual não cobre todas as séries disponíveis da Caterpillar 120G. Certifique-se de que a série da sua máquina está contemplada neste documento antes de adquiri-lo. As informações técnicas e especificações contidas nesta descrição foram extraídas da série 4HD0001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 120G
- Tipo: Motoniveladora
- Páginas: 2.470
- Tamanho: 155,3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR3606-00
- Série: 87V0001-UP, 4HD0001-UP, 23X0001-UP, 24X0001-UP
- Motor: Caterpillar 3304
Procedimentos e Sistemas Cobertos
Motor: Basic Engine, Air Inlet and Exhaust System, Cooling System, Fuel System, Lubrication System.
Sistemas Mecânicos: Braking System, Power Train, Frame and Body, Machine Arrangement.
Sistema Hidráulico e Implementos: Hydraulic System, Implements, Work Tools.
Sistema Elétrico e Diagnóstico: Electrical and Starting System, Operator Station, Service Equipment and Supplies.
Referência Técnica Geral: Torque Specifications.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

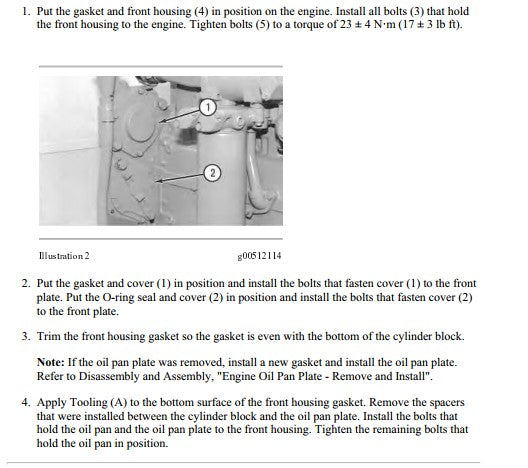

- Torque de fixação do alojamento frontal do motor: 23 ± 4 N·m (17 ± 3 lb ft)

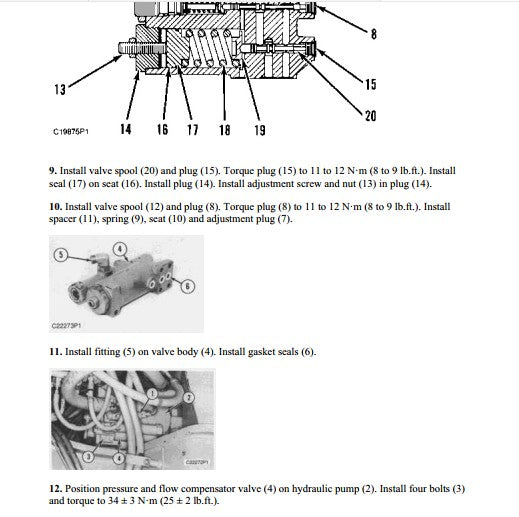

- Torque do plug de válvula spool: 11 a 12 N·m (8 a 9 lb.ft.)
- Torque dos parafusos de fixação da bomba hidráulica: 34 ± 3 N·m (25 ± 2 lb.ft.)

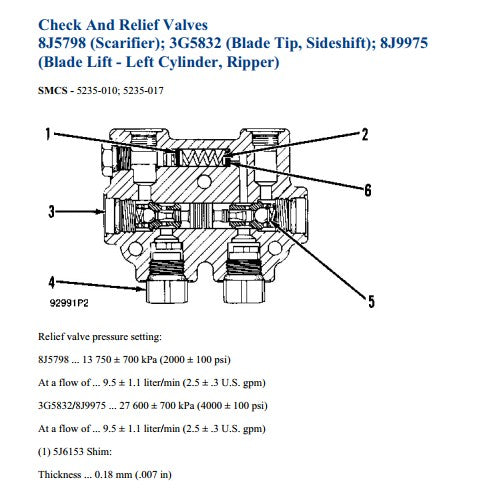

- Pressão de alívio válvula 8J5798 — Scarifier: 13.750 ± 700 kPa (2.000 ± 100 psi)
- Pressão de alívio válvulas 3G5832/8J9975 — Blade Lift e Ripper: 27.600 ± 700 kPa (4.000 ± 100 psi)
- Espessura do shim 5J6153: 0,18 mm (0.007 in)
- Temperatura de aquecimento de rolamento para montagem: 135°C (275°F)

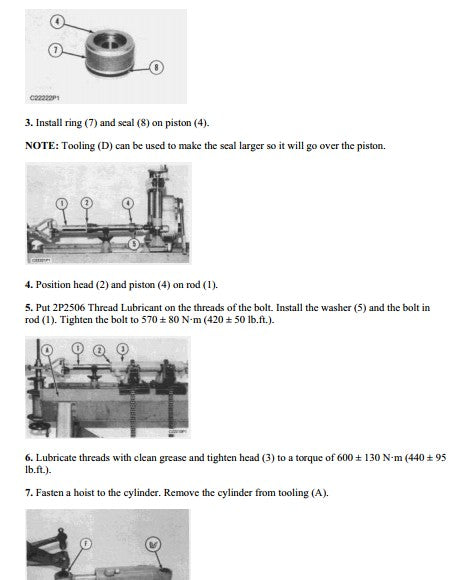

- Torque do parafuso do cilindro hidráulico: 570 ± 80 N·m (420 ± 50 lb.ft.)
- Torque de aperto da cabeça do cilindro: 600 ± 130 N·m (440 ± 95 lb.ft.)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 120G.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os valores de pressão das válvulas hidráulicas?
Sim, inclui tabelas completas de pressão de alívio por componente. Exemplo: a válvula do Scarifier (8J5798) é regulada a 13.750 ± 700 kPa (2.000 ± 100 psi), enquanto as válvulas do Blade Lift e Ripper (3G5832/8J9975) operam a 27.600 ± 700 kPa (4.000 ± 100 psi).
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
