Descrição
Manual de Serviço Motoniveladora Caterpillar 120 — arquivo digital em PDF com 3.520 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Aplicável à Caterpillar 120 Motor Grader nas séries 10R0001-UP, 22R0001-UP e E920001-UP, equipada com motor C7.1. Importante: um único manual não cobre todas as séries — cada faixa de serial possui seu manual de serviço específico, com procedimentos e especificações próprios. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série E920001-UP (configuração 120 Motor Grader E92). Documento publicado em 2015 com atualização em 2020. Inclui vistas explodidas dos grupos mecânicos, fotos passo a passo de desmontagem e montagem, tabelas completas de torque, fluxogramas de troubleshooting com códigos de falha (DTCs) e vistas em corte de componentes hidráulicos. PDF pesquisável com índice navegável por sistema.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 120
- Tipo: Motoniveladora
- Configuração: 120 Motor Grader E92
- Motor: C7.1
- Série: 10R0001-UP, 22R0001-UP e E920001-UP (specs extraídas da série E920001-UP)
- Anos: Publicação 2015 / Última atualização 2020
- Páginas: 3.520
- Tamanho: 153.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

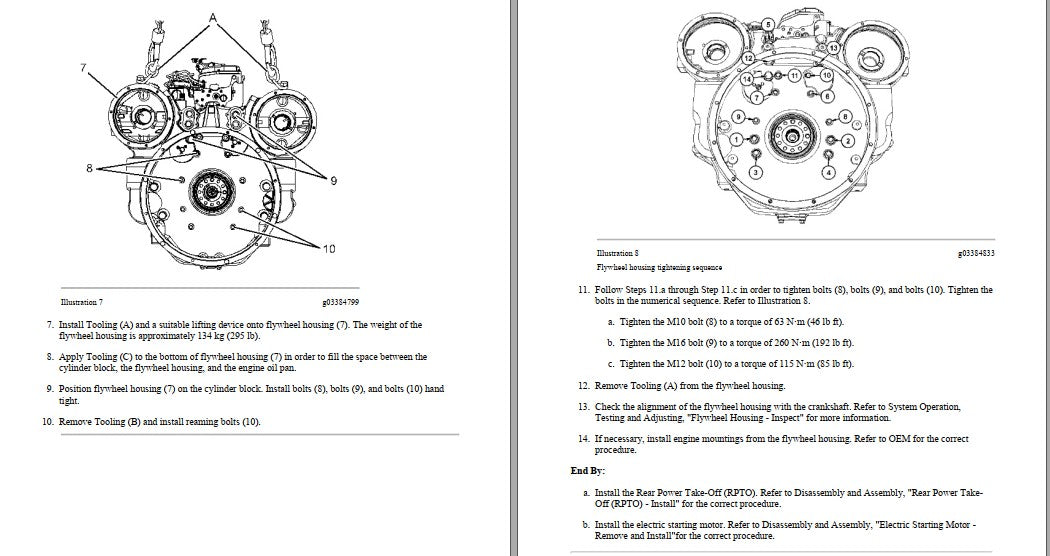

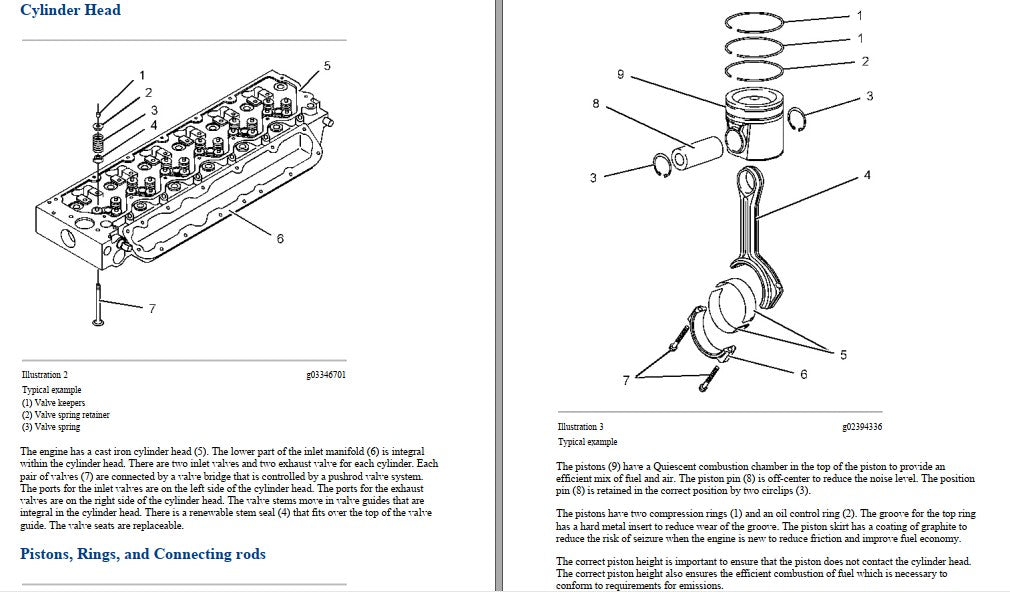

Motor C7.1: Cylinder Head, Pistons / Rings / Connecting Rods, Flywheel Housing (com sequência numerada de aperto), Engine Valve Lash - Inspect/Adjust, Cylinder Block Plug, Front Cover, Valve Mechanism Cover.

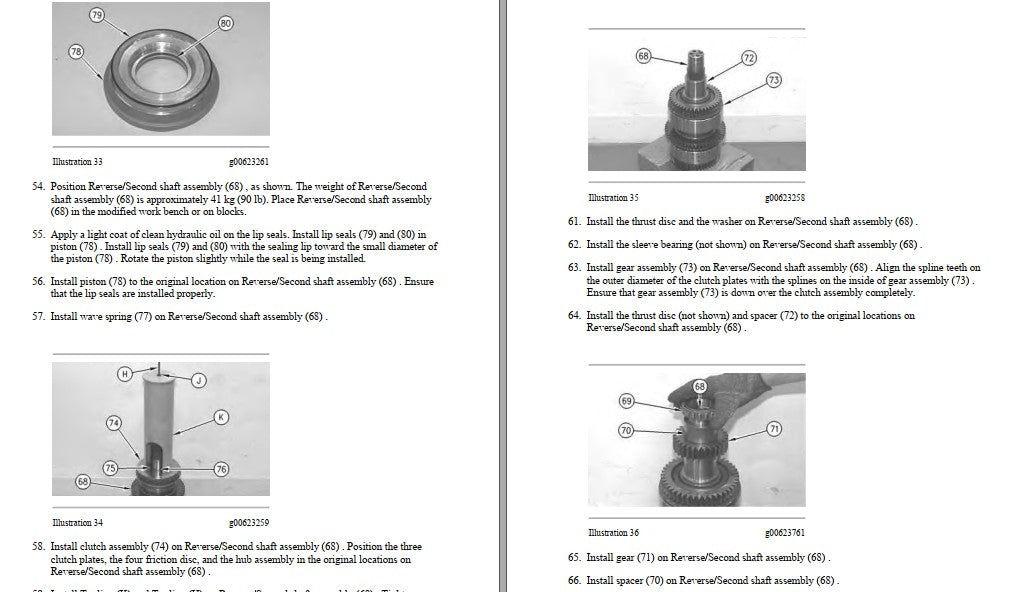

Transmissão: Reverse/Second Shaft Assembly (piston com lip seals, wave spring, clutch assembly com discos de fricção, gear assembly com alinhamento das splines, thrust disc, sleeve bearing, spacer).

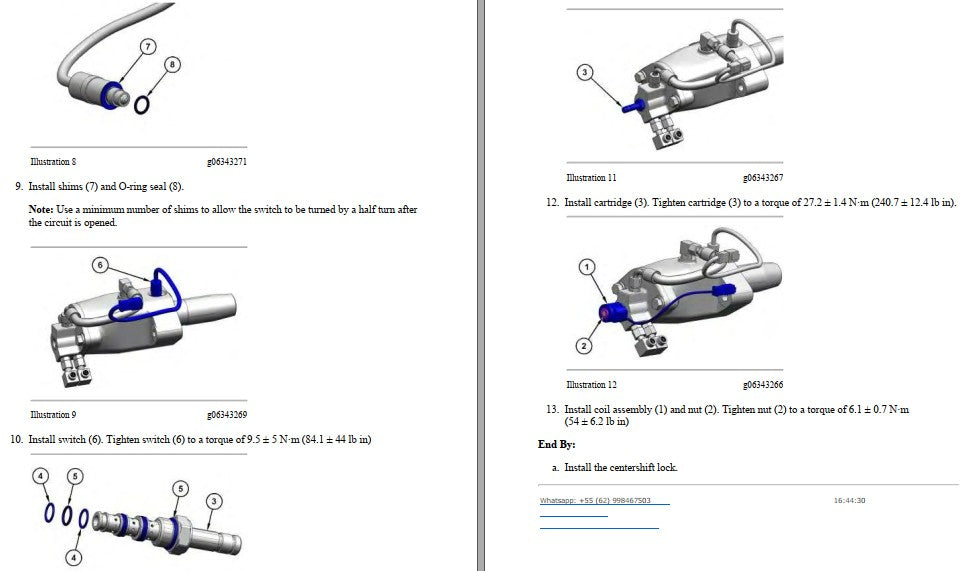

Sistema Hidráulico: Relief Valve - Cooler Bypass, Gerotor Motor (com gear, O-ring seal, washer, lock e nut), Centershift Lock (shims, switch, cartridge, coil assembly).

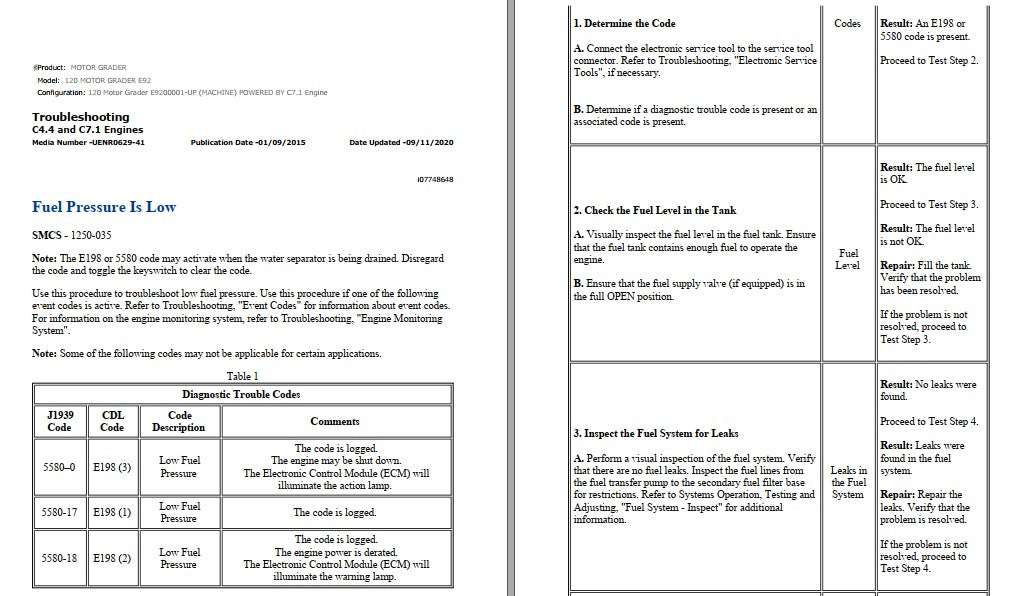

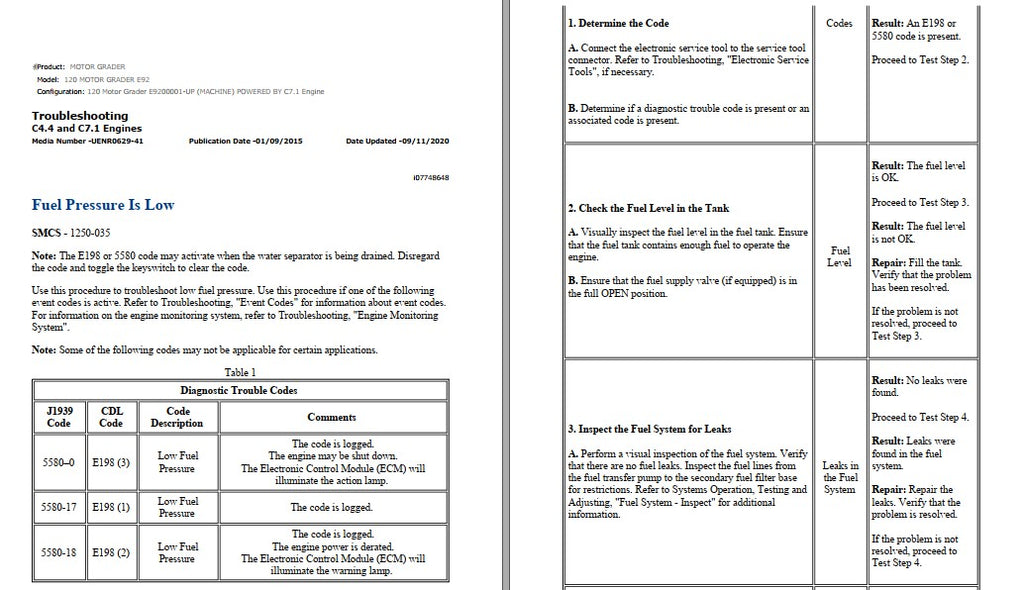

Troubleshooting e Diagnóstico: Fuel Pressure Is Low, Determine the Code, Check Fuel Level in the Tank, Inspect the Fuel System for Leaks, Diagnostic Trouble Codes (E198, 5580 — códigos J1939 e CDL).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Carcaça do volante — Parafuso M10: 63 N·m (46 lb ft) / M16: 260 N·m (192 lb ft) / M12: 115 N·m (85 lb ft)

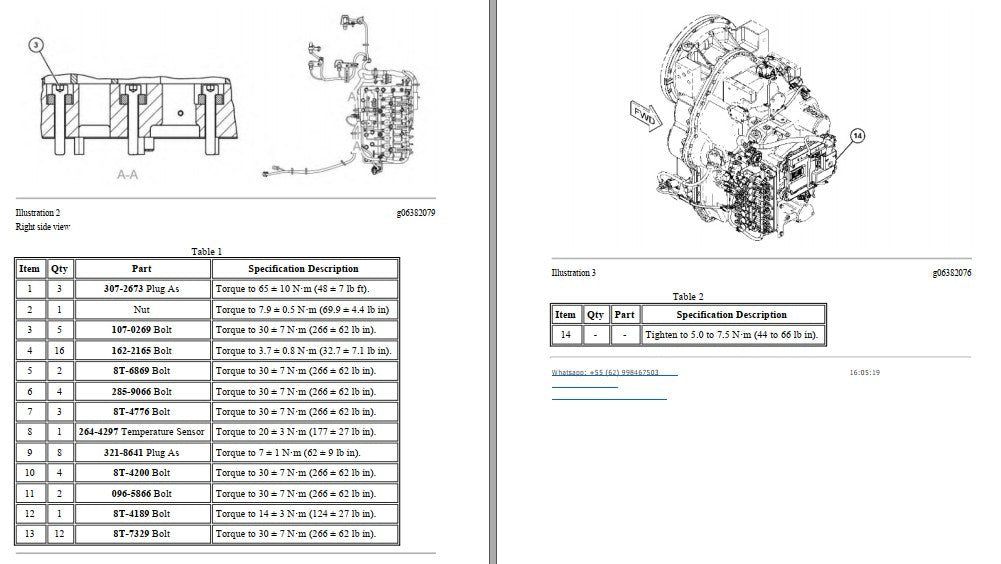

- Plug 307-2673: torque 65 ± 10 N·m (48 ± 7 lb ft)
- Sensor de temperatura 264-4297: torque 20 ± 3 N·m (177 ± 27 lb in)

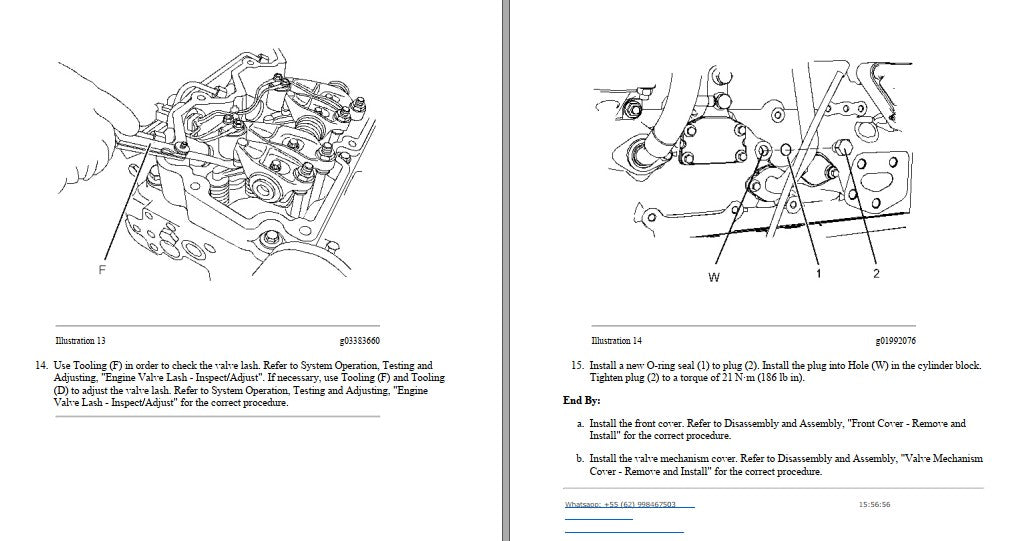

- O-ring plug do bloco de cilindros: 21 N·m (186 lb in)

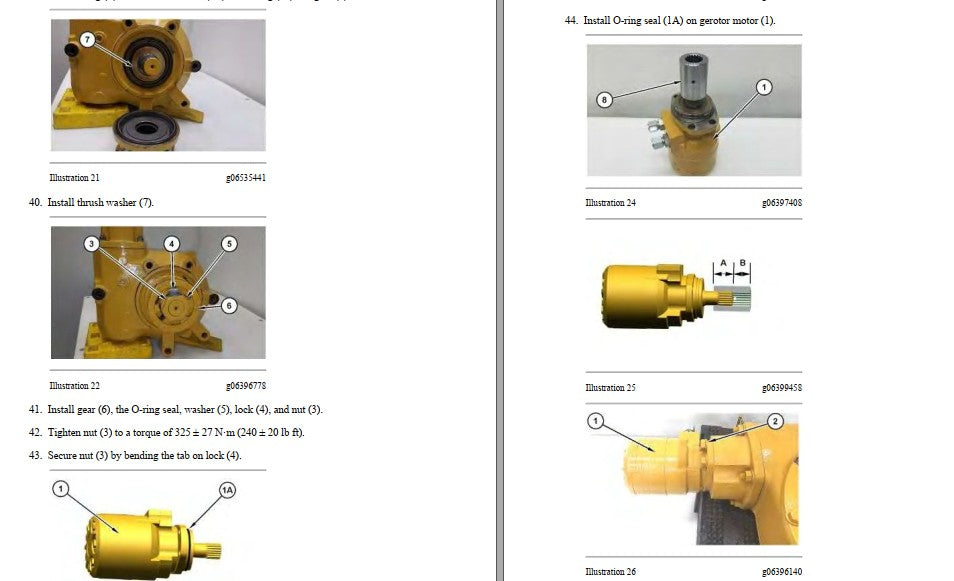

- Porca do gerotor motor: 325 ± 27 N·m (240 ± 20 lb ft)
- Centershift lock — switch: 9.5 ± 5 N·m / cartridge: 27.2 ± 1.4 N·m / coil nut: 6.1 ± 0.7 N·m

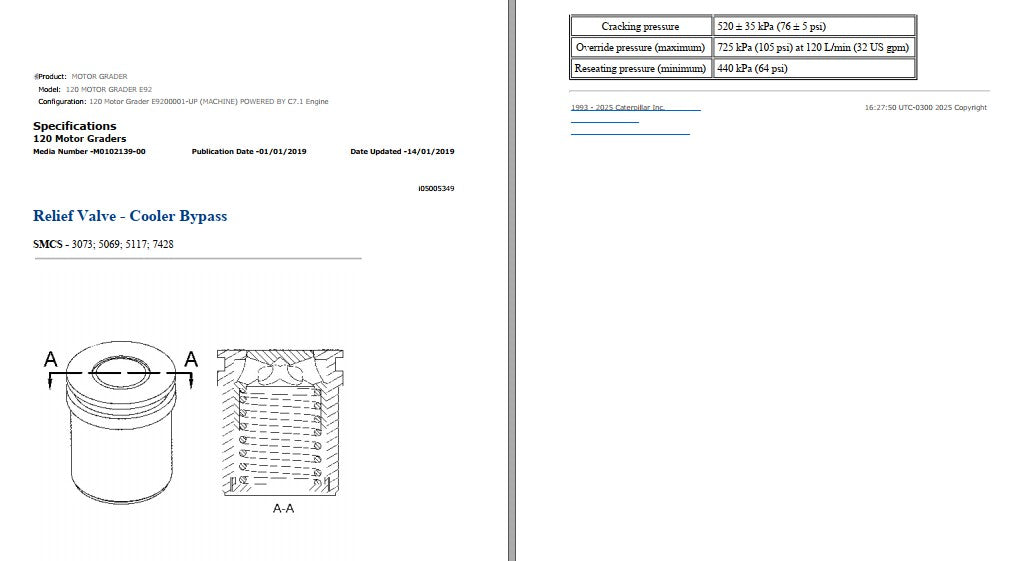

- Relief Valve Cooler Bypass — Cracking pressure: 520 ± 35 kPa (76 ± 5 psi)
- Relief Valve Cooler Bypass — Override pressure máxima: 725 kPa (105 psi) a 120 L/min (32 US gpm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 120.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz códigos de falha do motor C7.1?
Sim, contém procedimentos de troubleshooting com códigos como E198 e 5580 (Low Fuel Pressure), incluindo tabela de Diagnostic Trouble Codes (J1939 e CDL) e passos de diagnóstico para identificar a causa de cada falha.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
