Descrição
Especificações
Marca
Aisin AW
Modelo(s) de câmbio
TF-70SC · AT6
Tipo de equipamento
Câmbio / Transmissão
Documento
Manual de Serviço
Páginas
111
Idioma
Português
Formato
PDF pesquisável
O Manual de Serviço Aisin AW TF-70SC / AT6 é o documento técnico em PDF, com 111 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto.
Destaques deste material
- Folga axial do eixo de entrada: 0,30 a 0,80 mm
- Resistência dos solenoides: ON/OFF de 10 a 16 ohms; PWM de 4 a 8 ohms
- Distância padrão entre a carcaça e a face de apoio da arruela de calço da bomba: aprox. 6,3 mm
- Torques de 6, 8, 10, 11, 13, 25, 26 e 37 N.m conforme o conjunto
- Cárter lateral fixado por 11 parafusos TORX T40 e carcaça do conversor por 22 parafusos de 12 mm
O que este manual cobre

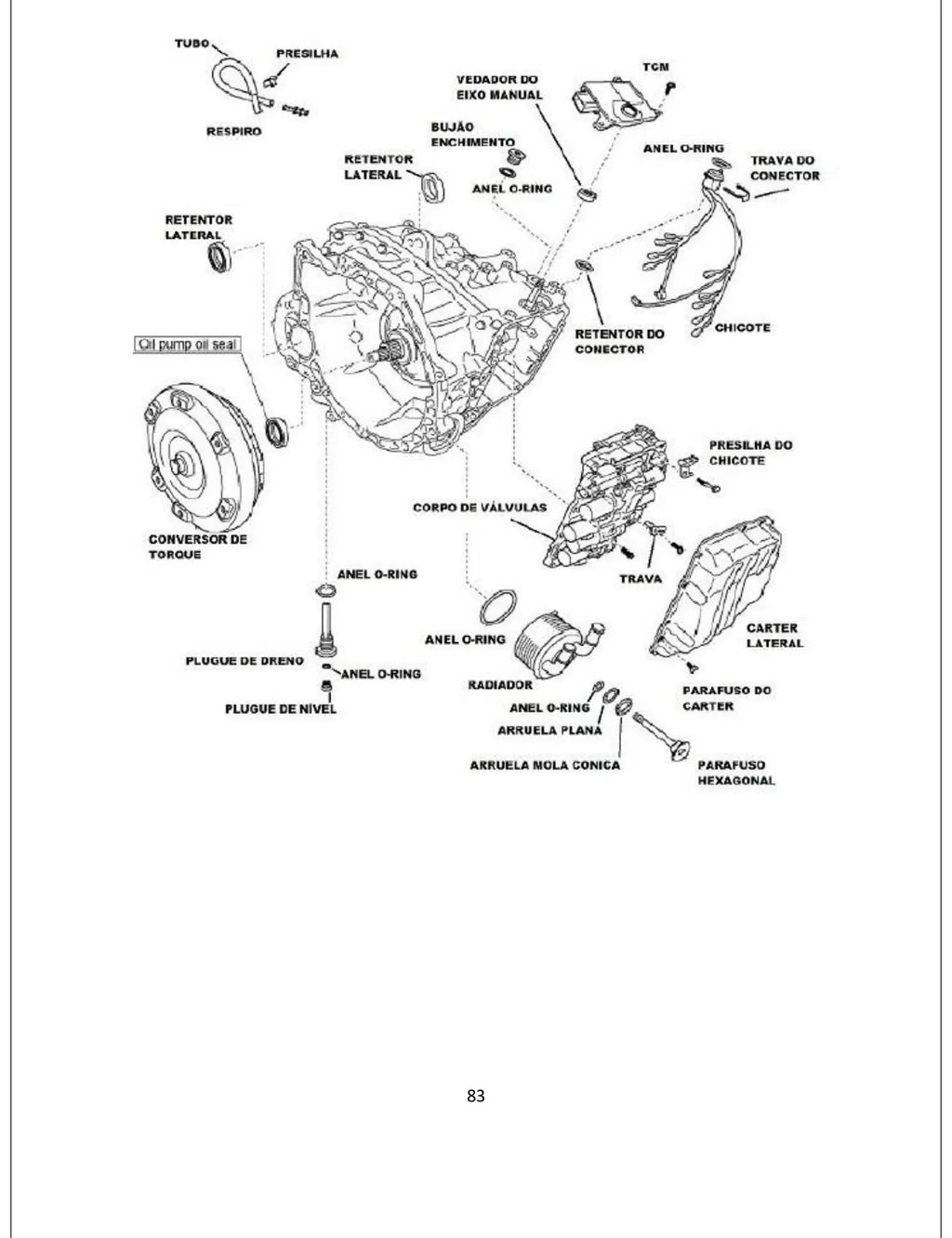

- Desmontagem da transmissão
- Preparação dos conjuntos da transmissão
- Embreagem C3 e freio B1
- Preparação da embreagem C1
- Revisão dos componentes
- Conjunto da bomba de óleo e filtro principal
- Montagem final da transmissão
- Especificações de serviço
- Tabela de aplicação dos elementos da TF-70SC
- Localização dos solenoides e mapeamento do conector do módulo
- Procedimento para substituição e ajuste do nível de fluido

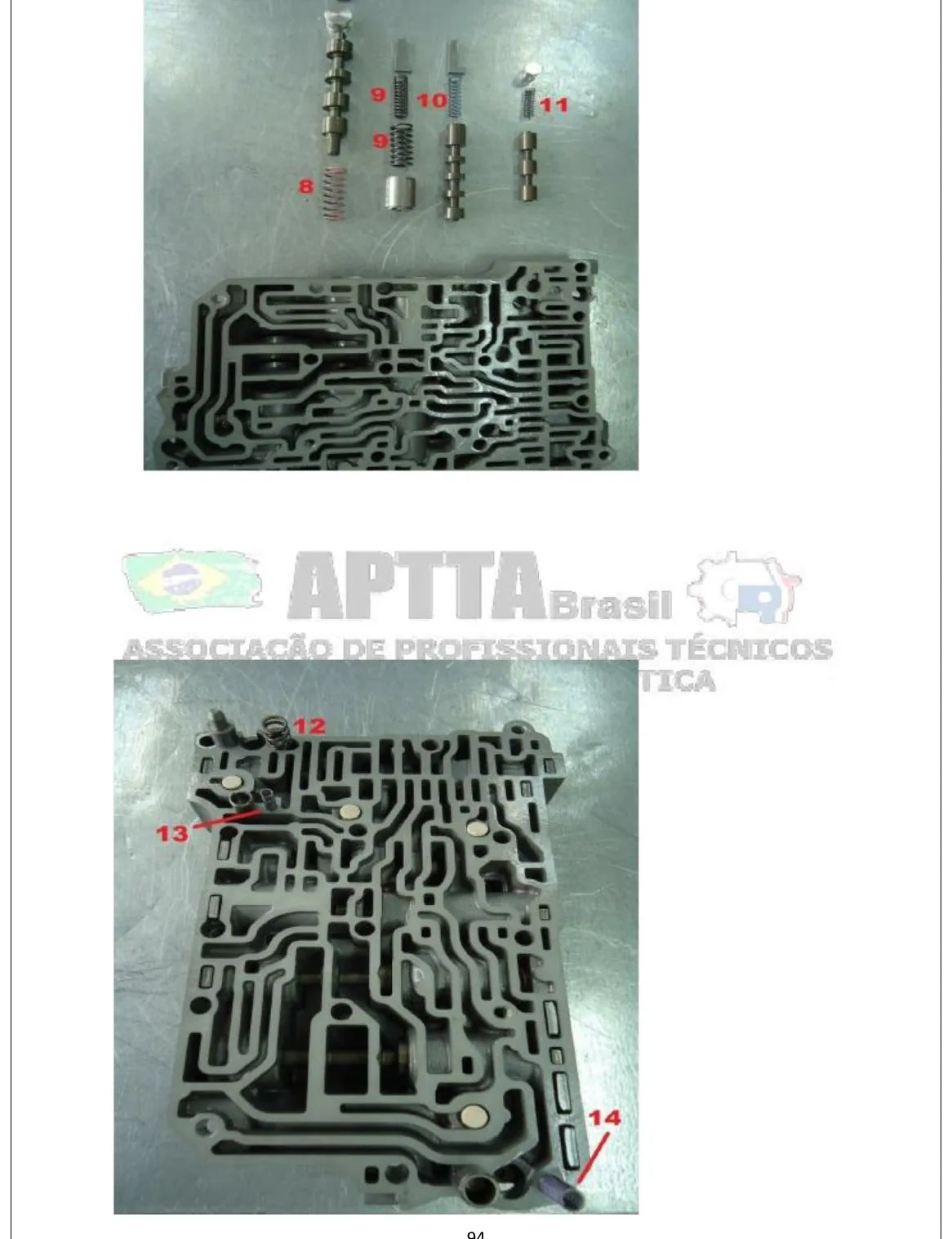

- Corpo de válvulas — desmontagem e montagem
- Tabela das molas do corpo intermediário e do corpo superior
- Nomenclatura das válvulas do corpo intermediário e superior
Veículos atendidos
Aplicações listadas neste manual — transcritas da tabela de aplicação do próprio documento:
- Linha Peugeot
- Linha Citroën
- Land Rover
- SsangYong
- Fiat
Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:
- Peugeot 408 1.6 / 2.0 (2012-2016)
- Citroën C4 Lounge 1.6 / 2.0 (2013-2016)
- Peugeot 308 1.6 / 2.0 (2009-2016)
- Peugeot 3008 1.6 / 2.0 (2009-2016)
- Peugeot RCZ 1.6 (2009-2015)
- Citroën C5 1.6 / 2.0 (2009-2016)
Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.
Por que vale a pena
- Procedimentos passo a passo, do diagnóstico à remontagem
- Torques, folgas e especificações de ajuste conferidos no documento original
- Desmontagem e montagem ilustradas, componente por componente
- 111 páginas em PDF pesquisável, com busca por palavra-chave
- Acesso vitalício com reentrega gratuita e entrega imediata
Para quem é
Indicado para retíficas de câmbio, oficinas de transmissão automática, mecânicos autônomos e eletricistas automotivos que precisam de especificação verificada antes de fechar o conjunto.
Perguntas frequentes
Em que idioma está o manual?
Em português. São 111 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
