Descrição
Manual de Serviço Câmbio Automático Mitsubishi L200 Pajero — PDF oficial com 160 páginas em português. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
Referência oficial: 0372L. Cobre a transmissão automática dos modelos L200 e Pajero da Mitsubishi, com instruções integralmente em português. Inclui vistas em corte da transmissão completa, procedimentos ilustrados de desmontagem e montagem de cada subconjunto, tabelas de especificações técnicas e a Tabela de Aplicação dos Elementos da Transmissão. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Mitsubishi
- Modelo: L200 / Pajero
- Referência: 0372L
- Tipo: Câmbio Automático
- Páginas: 160
- Tamanho: 11,8 MB
- Idioma: Português
- Formato: PDF Pesquisável

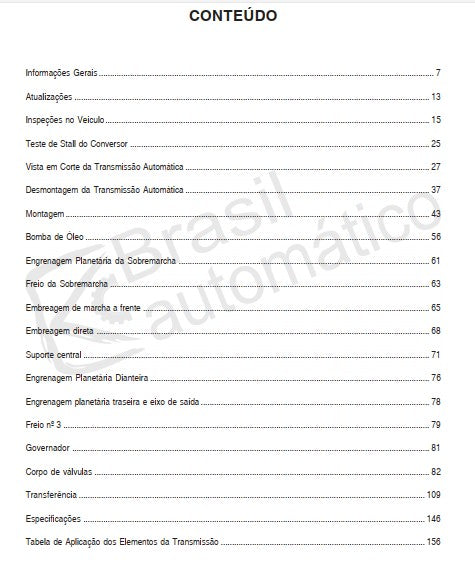

Procedimentos e Sistemas Cobertos
Diagnóstico e Inspeção: Informações Gerais, Atualizações, Inspeções no Veículo, Teste de Stall do Conversor, Vista em Corte da Transmissão Automática.
Desmontagem e Montagem: Desmontagem da Transmissão Automática, Montagem, Bomba de Óleo, Suporte central, Transferência.
Componentes Internos: Engrenagem Planetária da Sobremarcha, Freio da Sobremarcha, Embreagem de marcha a frente, Embreagem direta, Engrenagem Planetária Dianteira, Engrenagem planetária traseira e eixo de saída, Freio nº 3, Governador, Corpo de válvulas.
Dados Técnicos: Especificações, Tabela de Aplicação dos Elementos da Transmissão.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

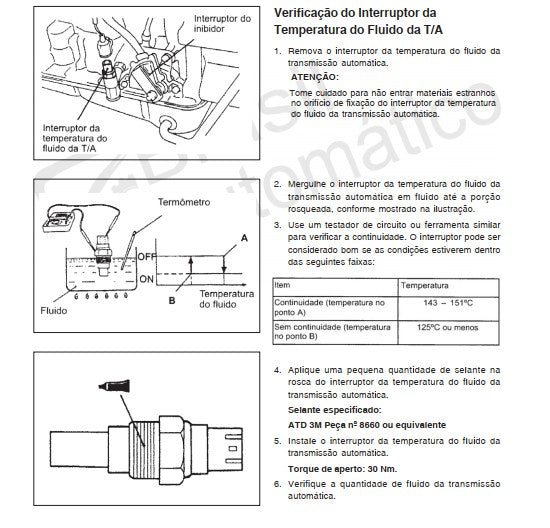

- Torque de aperto do interruptor de temperatura do fluido da T/A: 30 Nm
- Temperatura de continuidade do interruptor (ponto A): 143–151°C
- Temperatura de desligamento do interruptor (ponto B): 125°C ou menos
- Pressão de teste para inspeção da embreagem: 400–800 kPa (4–8 kg/cm², 58–116 psi)

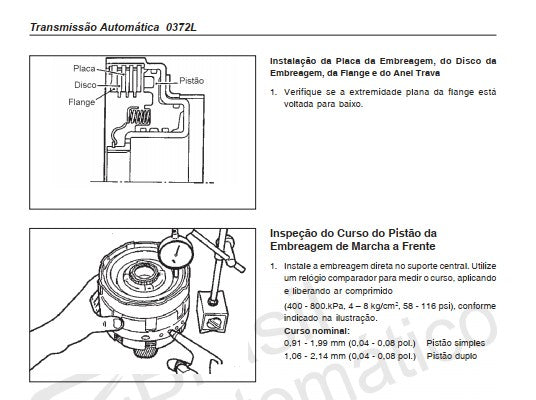

- Curso nominal do pistão simples (embreagem de marcha a frente): 0,91–1,99 mm
- Curso nominal do pistão duplo (embreagem de marcha a frente): 1,06–2,14 mm

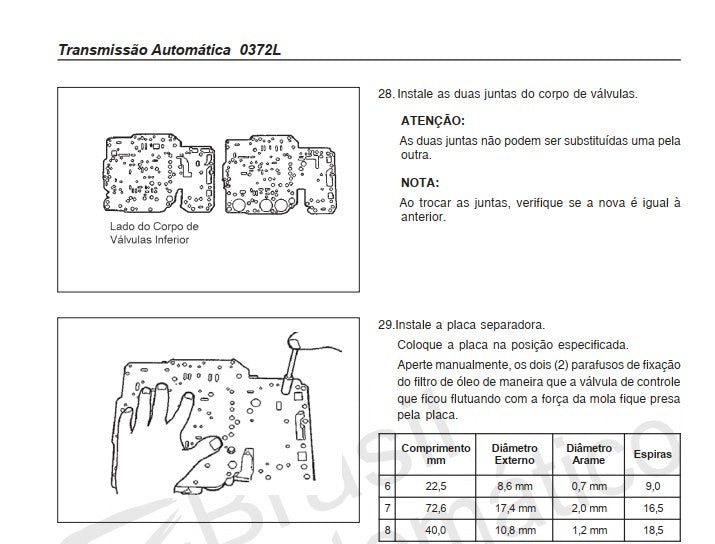

- Especificações dimensionais das molas do corpo de válvulas (comprimento, diâmetro externo, diâmetro do arame e número de espiras para cada mola)
Para Quem é Este Manual
Ideal para oficinas mecânicas, centros automotivos, concessionárias e profissionais que precisam de documentação técnica oficial para diagnósticos precisos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema, como o torque de aperto do interruptor de temperatura do fluido da transmissão.
Inclui especificações dos pistões e embreagens?
Sim, contém os cursos nominais de inspeção dos pistões (simples: 0,91–1,99 mm; duplo: 1,06–2,14 mm), pressões de teste e critérios de aprovação para cada componente interno.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
